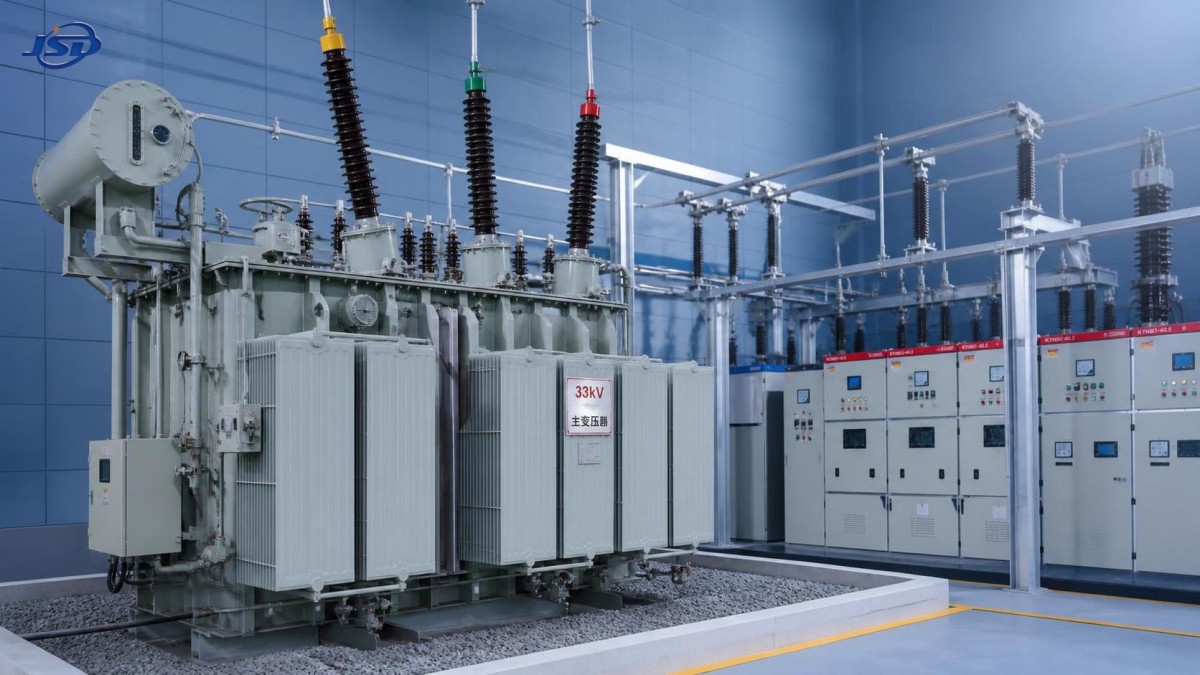

Comment sélectionner un transformateur 33 kV pour les sous-stations de distribution et industrielles

La sélection d’un transformateur 33 kV est fondamentalement une décision de gestion des risques, et non un simple exercice consistant à faire correspondre les tensions nominales primaire et secondaire.

Les évaluateurs techniques ont besoin d’un transformateur capable de répondre à la demande prévue, de résister aux défauts du réseau, de respecter les contraintes d’installation et de rester économique pendant toute sa durée de vie.

Le bon processus de sélection commence par des données réseau vérifiées, puis traduit ces conditions en exigences électriques, thermiques, d’isolation, de protection et commerciales claires.

Pour les postes de services publics, la fiabilité, la compatibilité avec le réseau et la flexibilité face aux charges futures dominent généralement la décision. Les postes industriels exigent souvent un examen plus approfondi des charges de procédé.

Ce guide explique comment évaluer systématiquement un transformateur 33 kV afin d’aider les équipes de projet à éviter le sous-dimensionnement, les pertes excessives, une mauvaise coordination des défauts et des contraintes d’exploitation évitables.

Ce que les évaluateurs techniques doivent d’abord confirmer

L’intention de recherche autour d’un transformateur 33 kV est généralement pratique : les évaluateurs souhaitent disposer d’une spécification défendable qui fonctionnera de manière fiable dans une application de poste définie.

La première question consiste à déterminer si le transformateur raccordera un réseau de service public 33 kV à une tension de distribution aval de 11 kV, 6,6 kV, 0,4 kV ou autre.

Cette fonction de transformation de tension influence la conception des enroulements, les niveaux d’isolation, le groupe vectoriel, la plage de prises, les réglages de protection, les interfaces avec l’appareillage de commutation et le calcul du courant de défaut en aval.

Les évaluateurs doivent également déterminer si l’unité dessert une demande industrielle continue, un réseau de distribution public, une production d’énergie renouvelable, des infrastructures critiques ou des installations à usages mixtes.

Un transformateur alimentant des moteurs, des fours, des redresseurs, des charges de données ou des variateurs de vitesse doit être évalué différemment d’un transformateur alimentant des charges de distribution générale conventionnelles.

Les documents d’évaluation les plus utiles sont le schéma unifilaire, l’étude de charge, l’étude de court-circuit, le rapport sur la qualité de l’énergie, le plan d’implantation du site, les conditions ambiantes et les exigences de raccordement du service public.

Sans ces données, les fournisseurs peuvent proposer des équipements techniquement conformes qui créent néanmoins des problèmes de régulation de tension, une capacité indisponible ou une coordination de protection difficile après la mise en service.

Par conséquent, utilisez la puissance nominale de la plaque signalétique comme résultat d’une analyse d’ingénierie, plutôt que comme point de départ pour sélectionner un transformateur 33 kV.

Commencez par le profil de charge et la capacité requise

La puissance nominale doit couvrir la demande maximale diversifiée tout en tenant compte de la croissance prévisible, des surcharges d’exploitation, des effets de la température ambiante et de la capacité de refroidissement du transformateur.

Ne dimensionnez pas uniquement à partir de la charge installée raccordée. Calculez la demande de pointe simultanée à l’aide des horaires d’exploitation réels, des facteurs de demande, de la diversité des charges et des plans d’extension documentés.

Pour les installations industrielles, déterminez si les gros moteurs démarrent en direct, si plusieurs charges peuvent démarrer simultanément et si le service de procédé est continu.

Le démarrage des moteurs peut entraîner une chute de tension importante. Un transformateur de capacité marginale ou d’impédance inadaptée peut perturber les commandes sensibles et empêcher une accélération fiable des équipements.

Les charges non linéaires nécessitent une analyse distincte, car les harmoniques augmentent les pertes par courants de Foucault dans les enroulements, génèrent de la chaleur supplémentaire et peuvent réduire la capacité continue utilisable du transformateur.

Lorsque les prévisions de charge sont incertaines, comparez un transformateur de plus grande puissance à une configuration de transformateurs en parallèle. La redondance peut améliorer la disponibilité, mais exige une coordination attentive des impédances et des prises.

Les services publics évaluent couramment les conditions de charge normale, de charge d’urgence et de perte d’un transformateur. La puissance requise peut différer considérablement selon ces scénarios d’exploitation.

Demandez au fabricant d’indiquer dans la proposition technique la norme de charge applicable, la température ambiante de référence, les limites de point chaud des enroulements et le profil de surcharge autorisé.

Une sélection réaliste de la capacité équilibre les dépenses d’investissement et l’exposition aux interruptions. Un dimensionnement excessivement conservateur peut entraîner des pertes à vide inutiles et une faible utilisation des actifs.

Définissez précisément les tensions nominales, les prises et le groupe vectoriel

Un transformateur 33 kV doit être spécifié en utilisant la tension maximale réelle du réseau, la tension nominale, la fréquence, les exigences d’isolation et la tension de fonctionnement secondaire prévue.

Confirmez si le réseau 33 kV est nominalement à 33 kV avec des équipements prévus pour 36 kV, car cette distinction affecte directement la coordination de l’isolation et la conception des bornes.

La tension secondaire doit refléter les exigences réelles du jeu de barres en charge, plutôt que de simplement reprendre une tension nominale d’appareillage provenant d’un document de projet antérieur.

Les changeurs de prises compensent les variations de tension d’alimentation et les conditions de charge. La plage de prises appropriée dépend des pratiques de régulation du service public, de la longueur des départs et de la tolérance de tension en aval.

Un changeur de prises hors tension convient lorsque la tension est stable et que des réglages peu fréquents sont acceptables. Un changeur de prises en charge permet une régulation continue de la tension.

Pour un changeur de prises en charge, évaluez la plage de prises, la taille des pas, le service du commutateur-diverter, la logique de commande, les exigences de fonctionnement en parallèle et l’accès pour la maintenance avant de finaliser la spécification.

Le choix du groupe vectoriel détermine le déphasage et le comportement de mise à la terre. Il doit être compatible avec les transformateurs existants, les schémas de protection, la gestion des harmoniques et les exigences de fonctionnement en parallèle.

Un enroulement en triangle peut fournir un chemin pour les harmoniques de rang multiple de trois, tandis qu’un enroulement en étoile mis à la terre peut fournir le raccordement du neutre requis par le réseau de distribution en aval.

Ne sélectionnez jamais un groupe vectoriel uniquement selon une convention de catalogue. Confirmez les relations de phase à partir du schéma unifilaire complet du poste et de tous les états d’exploitation possibles en réalimentation.

Adapter l’impédance au niveau de défaut et à la régulation de tension

L’impédance du transformateur est l’un des paramètres les plus déterminants d’un transformateur 33 kV, car elle contrôle le courant de défaut secondaire, la chute de tension et le comportement de partage de charge en parallèle.

Une impédance plus faible produit généralement un courant de défaut plus élevé et une meilleure régulation de tension, mais elle peut dépasser les pouvoirs de coupure de l’appareillage ou accroître les contraintes mécaniques dues aux défauts.

Une impédance plus élevée limite le courant de défaut et peut réduire le coût de l’appareillage, mais une impédance excessive peut entraîner une chute de tension inacceptable lors du démarrage des moteurs ou de la demande de pointe.

Utilisez des études de court-circuit pour calculer les niveaux de défaut présumés à chaque jeu de barres. Incluez la contribution du réseau amont, des générateurs, des moteurs et la tolérance d’impédance du transformateur.

L’impédance indiquée doit inclure sa tolérance de fabrication. De faibles écarts peuvent affecter sensiblement le fonctionnement en parallèle et la coordination des protections dans les grands postes industriels ou de services publics.

Lorsque des transformateurs fonctionneront en parallèle, leurs rapports de tension, groupes vectoriels, pourcentages d’impédance, angles d’impédance, positions de prises et puissances nominales doivent être compatibles.

Des unités non appariées ne partagent pas la charge de manière prévisible. Un transformateur peut subir une surcharge avant que le banc combiné n’atteigne sa puissance apparente totale nominale.

Spécifiez séparément la tenue au court-circuit et l’impédance. Le transformateur doit supporter les courants de défaut externes calculés pendant la durée requise sans dommage mécanique permanent.

Les comparaisons techniques d’offres doivent indiquer l’impédance à la puissance nominale ainsi que les hypothèses de l’étude réseau associée, et non simplement un pourcentage unique repris dans une fiche technique.

Sélectionner l’isolation, le refroidissement et la construction selon le site

La construction du transformateur doit refléter l’environnement d’installation, la stratégie incendie, les ressources de maintenance, les limitations d’espace, l’altitude, le niveau de pollution, le risque sismique et la plage de température ambiante.

Les transformateurs immergés dans l’huile sont largement utilisés en extérieur, car ils offrent des puissances élevées, un refroidissement efficace et des performances éprouvées à long terme lorsque le confinement de l’huile est correctement géré.

Les transformateurs secs peuvent être préférables pour les postes intérieurs, les bâtiments, les tunnels et les sites où la sécurité incendie, la réduction de la maintenance et l’absence de risque de fuite d’huile sont prioritaires.

Pour les applications de distribution secondaire intérieure, untransformateur de distribution triphasé sec en résine moulée 11 kV peut offrir une solution pratique sans huile après l’étage de transformation 33 kV.

Les conceptions en résine moulée utilisent des enroulements encapsulés pour améliorer la résistance à l’humidité, à la poussière et à l’exposition au feu. Leur adéquation dépend toujours des conditions de ventilation et thermiques.

La désignation de refroidissement définit les performances thermiques disponibles. Les configurations courantes de transformateurs immergés dans l’huile incluent ONAN, ONAF, OFAF et OFWF, chacune avec des exigences auxiliaires différentes.

Le refroidissement à air forcé peut augmenter la capacité disponible, mais les ventilateurs introduisent des besoins de maintenance, du bruit, des dépendances de commande et une puissance réduite lorsque le refroidissement auxiliaire n’est pas disponible.

Vérifiez la puissance garantie pour chaque étape de refroidissement. Ne supposez pas que la puissance maximale avec refroidissement forcé reste disponible en cas de défaillance des ventilateurs ou de perte de l’alimentation auxiliaire du poste.

Les sites de haute altitude nécessitent un déclassement ou une conception d’isolation renforcée, car une densité d’air plus faible affecte les performances de refroidissement et la tenue diélectrique externe.

Évaluer les pertes comme un coût sur le cycle de vie, et non comme un détail de fiche technique

Les pertes du transformateur sont payées tout au long de la durée de vie de l’actif. Un prix d’achat faible peut devenir coûteux lorsque les pertes à vide et en charge restent élevées pendant des décennies.

Les pertes à vide surviennent dès que le transformateur est sous tension, quelle que soit la charge. Elles sont particulièrement importantes pour les actifs de services publics faiblement chargés fonctionnant en continu.

Les pertes en charge augmentent approximativement avec le carré du courant. Elles deviennent plus importantes pour les transformateurs industriels fortement chargés et les actifs supportant une demande de procédé soutenue.

Comparez les valeurs de pertes garanties au point de fonctionnement pertinent, puis appliquez le prix de l’énergie du projet, le profil de charge annuel prévu et la durée de service anticipée.

Une évaluation utile tient compte des pertes capitalisées, et pas seulement du coût des équipements proposés. Cela attribue une valeur monétaire à chaque watt de perte à vide et en charge.

Le rendement doit être évalué à des niveaux de charge réalistes. Un transformateur optimisé pour le rendement à pleine charge peut ne pas fournir les meilleures performances énergétiques annuelles à charge partielle.

Le matériau du noyau, le choix des conducteurs, la géométrie des enroulements et la qualité de fabrication influencent les performances en matière de pertes. Les valeurs garanties doivent être étayées par les résultats des essais de routine en usine.

Évaluez également la consommation auxiliaire des ventilateurs de refroidissement, des pompes à huile, des commandes de changeur de prises, des réchauffeurs et des équipements de surveillance, en particulier pour les postes exploités en continu.

Spécifier les exigences de protection, de surveillance et d’essais

Une installation de transformateur fiable exige une protection électrique coordonnée, une protection mécanique, une surveillance de la température et un signalement des alarmes adaptés à la criticité de la charge.

Les protections typiques peuvent inclure la protection différentielle, la protection de terre restreinte, la protection contre les surintensités, la protection contre les défauts à la terre, la protection Buchholz et des dispositifs de décompression.

La température de l’huile, la température des enroulements, le niveau d’huile, la pression, l’état des ventilateurs de refroidissement et la position du changeur de prises doivent être surveillés lorsque les conséquences opérationnelles justifient l’investissement.

Pour les actifs critiques de services publics, l’analyse en ligne des gaz dissous et la surveillance des traversées peuvent aider à identifier les défauts d’isolation en développement avant qu’ils ne provoquent des arrêts forcés.

Les réglages de protection doivent être élaborés à partir du groupe vectoriel réel du transformateur, de la configuration de mise à la terre du neutre, du comportement à l’appel de courant, de l’impédance et des niveaux de défaut amont et aval.

Les essais de réception en usine doivent inclure les essais de routine exigés par les normes applicables, notamment le rapport de transformation, la polarité, le groupe vectoriel, la résistance des enroulements, l’impédance, les pertes et les essais diélectriques.

Pour les projets à risque plus élevé, demandez des preuves d’essais de type, des données d’échauffement, la capacité à supporter les impulsions de foudre, des preuves de tenue au court-circuit et une documentation qualité indépendante, le cas échéant.

Des normes telles que IEC 60076 fournissent une base technique solide, mais les spécifications du projet doivent ajouter des exigences propres au site plutôt que de s’appuyer uniquement sur les normes.

Utiliser une évaluation technique structurée des offres

Établissez une matrice d’évaluation pondérée avant de recevoir les devis. Cela évite que le prix ne prenne le pas sur les exigences liées à la fiabilité, aux pertes, à la livraison, à la maintenabilité et à la conformité.

Les vérifications obligatoires doivent inclure la puissance nominale, le rapport de tension, le changeur de prises, le groupe vectoriel, l’impédance, le niveau d’isolation, la classe de refroidissement, la configuration des bornes et les limitations dimensionnelles.

Comparez ensuite les pertes garanties, l’échauffement, le niveau sonore, la consommation auxiliaire, la capacité de surcharge, les interfaces de protection, les accessoires et les recommandations relatives aux pièces de rechange.

Examinez les contrôles de fabrication du fournisseur, ses installations d’essais, ses références pour des services similaires, ses certifications qualité, ses capacités de service et son processus de réponse aux problèmes techniques.

Pour un transformateur 33 kV, clarifiez dès le début les limites de responsabilité entre le fournisseur du transformateur, l’entrepreneur civil, le fournisseur d’appareillage, l’ingénieur de protection et l’équipe de mise en service.

Ces limites doivent couvrir les boîtes à câbles, les traversées, les équipements de mise à la terre du neutre, les armoires de raccordement, les câbles de commande, le confinement de l’huile, les systèmes incendie et l’intégration de la surveillance à distance.

Demandez les documents de livraison garantis, les plans, les rapports d’essais, les instructions d’installation, les calendriers de maintenance et les pièces de rechange critiques recommandées dans le cadre contractuel.

Jinshida Electric Power Technology soutient les projets de distribution électrique grâce à une fabrication axée sur l’ingénierie, à la gestion de la qualité et à des solutions d’équipements destinées aux applications industrielles, de services publics, d’infrastructure et d’énergies nouvelles.

Conclusion : sélectionnez pour le système, pas seulement pour la plaque signalétique

Le meilleur choix de transformateur 33 kV repose sur l’ensemble du système électrique : comportement de charge, régulation de tension, régime de défaut, environnement, philosophie de protection et économie du cycle de vie.

La capacité et le rapport de tension sont essentiels, mais l’impédance, les prises, le groupe vectoriel, la coordination de l’isolation, la résilience du refroidissement et les pertes garanties déterminent fréquemment le succès du projet à long terme.

Les évaluateurs techniques doivent exiger des études documentées, des garanties mesurables et des essais d’acceptation clairs avant d’approuver un fournisseur ou de publier la spécification finale du transformateur.

Un processus d’évaluation rigoureux permet d’obtenir un transformateur adapté au poste, qui protège les équipements raccordés, maîtrise les coûts d’exploitation et soutient une expansion future fiable.
