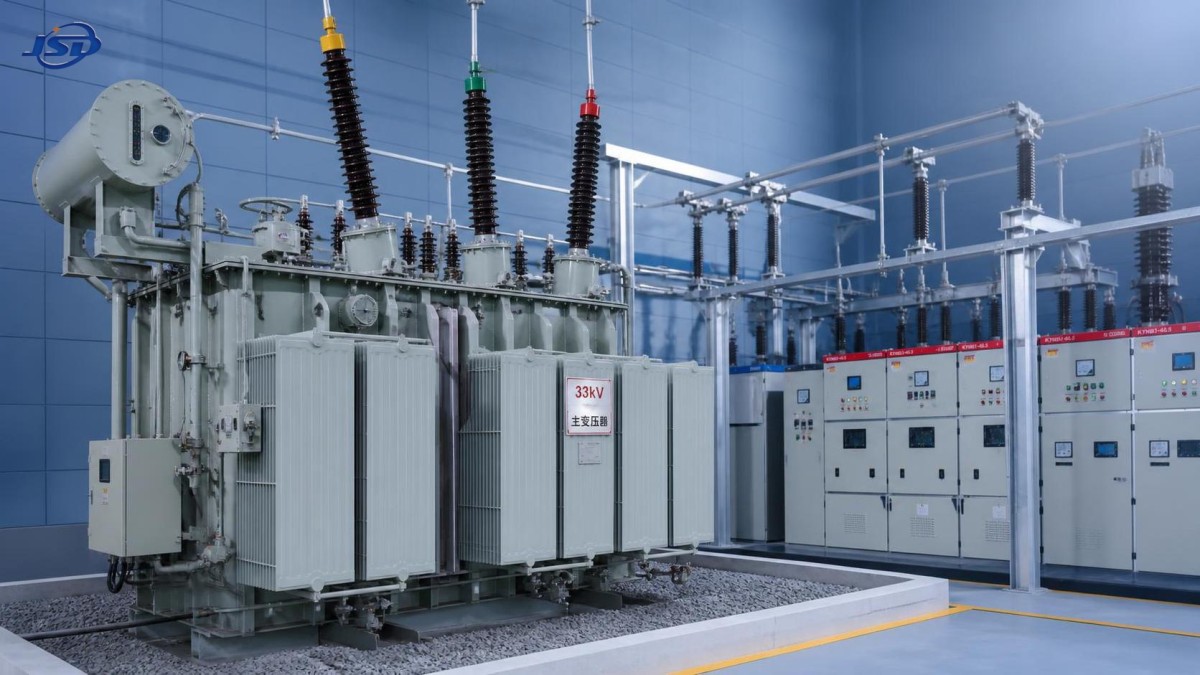

Cómo seleccionar un transformador de 33 kV para subestaciones de servicios públicos e industriales

La selección de un transformador de 33 kV es fundamentalmente una decisión de gestión de riesgos, no un simple ejercicio de correspondencia entre las tensiones nominales primaria y secundaria.

Los evaluadores técnicos necesitan un transformador que admita la demanda prevista, soporte fallos del sistema, cumpla las restricciones de instalación y siga siendo rentable durante toda su vida útil.

El proceso de selección adecuado comienza con datos verificados de la red y, a continuación, convierte esas condiciones en requisitos eléctricos, térmicos, de aislamiento, protección y comerciales claros.

En las subestaciones de servicios públicos, la fiabilidad, la compatibilidad con la red y la flexibilidad ante futuras cargas suelen dominar la decisión. Las subestaciones industriales suelen requerir un análisis más detallado de las cargas de proceso.

Esta guía explica cómo evaluar sistemáticamente un transformador de 33 kV, ayudando a los equipos de proyecto a evitar el subdimensionamiento, pérdidas excesivas, mala coordinación de fallos y restricciones operativas evitables.

Qué deben confirmar primero los evaluadores técnicos

La intención de búsqueda relacionada con un transformador de 33 kV suele ser práctica: los evaluadores desean una especificación justificable que funcione de forma fiable en una aplicación definida de subestación.

La primera cuestión es si el transformador conectará una red de servicios públicos de 33 kV con 11 kV, 6,6 kV, 0,4 kV u otra tensión de distribución aguas abajo.

Esta función de transformación de tensión afecta al diseño de los devanados, los niveles de aislamiento, el grupo vectorial, el rango de tomas, los ajustes de protección, las interfaces con la aparamenta y el cálculo de la corriente de fallo aguas abajo.

Los evaluadores también deben determinar si la unidad alimenta una demanda industrial continua, una red de distribución pública, generación renovable, infraestructura crítica o instalaciones de uso mixto.

Un transformador que alimenta motores, hornos, rectificadores, cargas de datos o variadores de velocidad debe evaluarse de forma diferente a uno que alimenta cargas convencionales de distribución general.

Los documentos de evaluación más valiosos son el diagrama unifilar, el estudio de carga, el estudio de cortocircuito, el informe de calidad de energía, el plano de emplazamiento, las condiciones ambientales y los requisitos de conexión de la empresa eléctrica.

Sin estas entradas, los proveedores pueden cotizar equipos técnicamente conformes que, sin embargo, generen problemas de regulación de tensión, capacidad no disponible o una coordinación de protección difícil tras la puesta en servicio.

Por lo tanto, utilice la potencia nominal de placa como resultado del análisis de ingeniería, en lugar de tratarla como el punto de partida para seleccionar un transformador de 33 kV.

Comience con el perfil de carga y la capacidad requerida

La capacidad nominal debe cubrir la demanda máxima diversificada y permitir el crecimiento previsible, las sobrecargas operativas, los efectos de la temperatura ambiente y la capacidad de refrigeración del transformador.

No dimensione únicamente a partir de la carga conectada instalada. Calcule la demanda máxima coincidente utilizando los programas reales de operación, los factores de demanda, la diversidad de carga y los planes documentados de expansión.

Para instalaciones industriales, determine si los motores grandes arrancan directamente en línea, si varias cargas pueden arrancar simultáneamente y si el servicio de proceso es continuo.

El arranque de motores puede provocar una caída de tensión considerable. Un transformador con capacidad marginal o impedancia inadecuada puede interrumpir controles sensibles e impedir una aceleración fiable de los equipos.

Las cargas no lineales requieren un análisis independiente, ya que los armónicos aumentan las pérdidas por corrientes parásitas en los devanados, generan calor adicional y pueden reducir la capacidad continua útil del transformador.

Cuando las previsiones de carga son inciertas, compare un transformador de mayor tamaño con una disposición de transformadores en paralelo. La redundancia puede mejorar la disponibilidad, pero requiere una coordinación cuidadosa de impedancias y tomas.

Las empresas eléctricas suelen evaluar las condiciones de carga normal, carga de emergencia y pérdida de un transformador. La potencia requerida puede diferir significativamente entre estos escenarios operativos.

Solicite al fabricante que indique en la propuesta técnica la norma de carga aplicable, la temperatura ambiente de referencia, los límites de punto caliente de los devanados y el perfil de sobrecarga permitido.

Una selección realista de capacidad equilibra la inversión de capital frente a la exposición a interrupciones. Un dimensionamiento excesivamente conservador puede generar pérdidas en vacío innecesarias y una baja utilización de los activos.

Defina con precisión las tensiones nominales, las tomas y el grupo vectorial

Un transformador de 33 kV debe especificarse utilizando la tensión máxima real del sistema, la tensión nominal, la frecuencia, los requisitos de aislamiento y la tensión de funcionamiento secundaria prevista.

Confirme si el sistema de 33 kV tiene una tensión nominal de 33 kV con equipos clasificados para 36 kV, ya que esta distinción afecta directamente a la coordinación de aislamiento y al diseño de terminales.

La tensión secundaria debe reflejar los requisitos reales de las barras colectoras bajo carga, en lugar de limitarse a copiar una tensión nominal de aparamenta de un documento de proyecto anterior.

Los cambiadores de tomas compensan las variaciones de tensión de suministro y las condiciones de carga. El rango de tomas adecuado depende de las prácticas de regulación de la empresa eléctrica, la longitud del alimentador y la tolerancia de tensión aguas abajo.

Un cambiador de tomas sin carga es adecuado cuando la tensión es estable y se acepta un ajuste poco frecuente. Un cambiador de tomas bajo carga permite una regulación continua de tensión.

Para un cambiador de tomas bajo carga, evalúe el rango de tomas, el tamaño de paso, el servicio del conmutador desviador, la lógica de control, los requisitos de operación en paralelo y el acceso para mantenimiento antes de finalizar la especificación.

La selección del grupo vectorial determina el desplazamiento de fase y el comportamiento de puesta a tierra. Debe ser compatible con los transformadores existentes, los esquemas de protección, la gestión de armónicos y los requisitos de operación en paralelo.

Un devanado en delta puede proporcionar una trayectoria para los armónicos triplén, mientras que un devanado en estrella con puesta a tierra puede proporcionar la conexión neutra requerida por el sistema de distribución aguas abajo.

Nunca seleccione el grupo vectorial únicamente según una convención de catálogo. Confirme las relaciones de fase con el diagrama unifilar completo de la subestación y todos los posibles estados de operación con alimentación inversa.

Ajuste la impedancia al nivel de fallo y a la regulación de tensión

La impedancia del transformador es uno de los parámetros más determinantes de un transformador de 33 kV, ya que controla la corriente de fallo secundaria, la caída de tensión y el comportamiento de reparto de carga en paralelo.

Una impedancia menor generalmente produce una corriente de fallo más alta y una mejor regulación de tensión, pero puede superar las capacidades de interrupción de la aparamenta o aumentar los esfuerzos mecánicos debidos a fallos.

Una impedancia mayor limita la corriente de fallo y puede reducir los costes de la aparamenta, pero una impedancia excesiva puede generar una caída de tensión inaceptable durante el arranque de motores o la demanda máxima.

Utilice estudios de cortocircuito para calcular los niveles de fallo previstos en cada barra colectora. Incluya la contribución de la red aguas arriba, la contribución de generadores, la contribución de motores y la tolerancia de impedancia del transformador.

La impedancia declarada debe incluir su tolerancia de fabricación. Pequeñas desviaciones pueden afectar materialmente a la operación en paralelo y a la coordinación de protección en grandes subestaciones industriales o de servicios públicos.

Cuando los transformadores funcionen en paralelo, sus relaciones de tensión, grupos vectoriales, porcentajes de impedancia, ángulos de impedancia, posiciones de tomas y potencias nominales deben ser compatibles.

Las unidades no compatibles no comparten la carga de forma predecible. Un transformador puede sobrecargarse antes de que el banco combinado alcance su capacidad total aparente de placa.

Especifique la capacidad de soportar cortocircuitos por separado de la impedancia. El transformador debe tolerar las corrientes de fallo externas calculadas durante la duración requerida sin daños mecánicos permanentes.

Las comparaciones de ofertas técnicas deben mostrar la impedancia a capacidad nominal y los supuestos del estudio de sistema relacionados, no simplemente un único porcentaje copiado en una ficha técnica.

Seleccione el aislamiento, la refrigeración y la construcción según el emplazamiento

La construcción del transformador debe reflejar el entorno de instalación, la estrategia contra incendios, los recursos de mantenimiento, las limitaciones de espacio, la altitud, el nivel de contaminación, el riesgo sísmico y el rango de temperatura ambiente.

Los transformadores sumergidos en aceite se utilizan ampliamente en exteriores porque ofrecen altas potencias nominales, refrigeración eficaz y un rendimiento comprobado a largo plazo cuando la contención de aceite se gestiona adecuadamente.

Los transformadores de tipo seco pueden ser preferibles para subestaciones interiores, edificios, túneles y ubicaciones donde la seguridad contra incendios, el mantenimiento reducido y la ausencia de riesgo de fugas de aceite son prioritarios.

Para aplicaciones de distribución secundaria en interiores, untransformador de distribución trifásico de tipo seco de resina fundida de 11 kV puede proporcionar una solución práctica sin aceite después de la etapa de transformación de 33 kV.

Los diseños de resina fundida utilizan devanados encapsulados para mejorar la resistencia a la humedad, el polvo y la exposición al fuego. Su idoneidad sigue dependiendo de las condiciones de ventilación y térmicas.

La designación de refrigeración define el rendimiento térmico disponible. Las configuraciones comunes sumergidas en aceite incluyen ONAN, ONAF, OFAF y OFWF, cada una con diferentes requisitos auxiliares.

La refrigeración por aire forzado puede aumentar la capacidad disponible, pero los ventiladores introducen necesidades de mantenimiento, ruido, dependencias de control y una potencia reducida cuando la refrigeración auxiliar no está disponible.

Verifique la potencia garantizada para cada etapa de refrigeración. No suponga que la máxima potencia con refrigeración forzada seguirá disponible durante un fallo de ventiladores o la pérdida de alimentación auxiliar de la estación.

Los emplazamientos de gran altitud requieren desclasificación o un diseño de aislamiento mejorado, ya que la menor densidad del aire afecta al rendimiento de refrigeración y a la capacidad de soportar dieléctricamente de forma externa.

Evalúe las pérdidas como un coste del ciclo de vida, no como un detalle de la ficha técnica

Las pérdidas del transformador se pagan durante toda la vida útil del activo. Un bajo precio de compra puede resultar costoso cuando las pérdidas en vacío y con carga se mantienen elevadas durante décadas.

La pérdida en vacío se produce siempre que el transformador está energizado, independientemente de la carga. Es especialmente importante para activos de servicios públicos con poca carga que operan continuamente.

La pérdida con carga aumenta aproximadamente con el cuadrado de la corriente. Se vuelve más significativa para transformadores industriales muy cargados y activos que soportan una demanda de proceso sostenida.

Compare los valores de pérdidas garantizados en el punto de operación pertinente y, a continuación, aplique el precio de la energía del proyecto, el perfil de carga anual esperado y la duración de servicio prevista.

Una evaluación útil considera las pérdidas capitalizadas, no solo el coste cotizado del equipo. Esto asigna un valor monetario a cada vatio de pérdida en vacío y con carga.

La eficiencia debe evaluarse a niveles de carga realistas. Un transformador optimizado para la eficiencia a plena carga puede no ofrecer el mejor rendimiento energético anual con carga parcial.

El material del núcleo, la selección de conductores, la geometría de los devanados y la calidad de fabricación influyen en el rendimiento de pérdidas. Los valores garantizados deben estar respaldados por resultados de pruebas rutinarias en fábrica.

Evalúe también el consumo auxiliar de ventiladores de refrigeración, bombas de aceite, controles del cambiador de tomas, calefactores y equipos de monitorización, especialmente en subestaciones de operación continua.

Especifique los requisitos de protección, monitorización y pruebas

Una instalación de transformador fiable requiere protección eléctrica coordinada, protección mecánica, supervisión de temperatura y notificación de alarmas adecuadas para la criticidad de la carga.

La protección típica puede incluir protección diferencial, protección de fallo a tierra restringido, protección contra sobrecorriente, protección contra fallo a tierra, protección Buchholz y dispositivos de alivio de presión.

La temperatura del aceite, la temperatura de los devanados, el nivel de aceite, la presión, el estado de los ventiladores de refrigeración y la posición del cambiador de tomas deben monitorizarse cuando las consecuencias operativas justifiquen la inversión.

Para activos críticos de servicios públicos, el análisis en línea de gases disueltos y la monitorización de pasatapas pueden ayudar a identificar fallos de aislamiento en desarrollo antes de que se conviertan en interrupciones forzadas.

Los ajustes de protección deben desarrollarse utilizando el grupo vectorial real del transformador, la disposición de puesta a tierra del neutro, el comportamiento de corriente de irrupción, la impedancia y los niveles de fallo aguas arriba y aguas abajo.

Las pruebas de aceptación en fábrica deben incluir las pruebas rutinarias requeridas por las normas aplicables, incluidas las de relación de transformación, polaridad, grupo vectorial, resistencia de devanados, impedancia, pérdidas y pruebas dieléctricas.

Para proyectos de mayor riesgo, solicite evidencias de pruebas de tipo, datos de elevación de temperatura, capacidad frente a impulso de rayo, evidencias de resistencia a cortocircuitos y documentación de calidad independiente cuando corresponda.

Normas como IEC 60076 proporcionan una sólida base técnica, pero las especificaciones del proyecto deben añadir requisitos específicos del emplazamiento en lugar de depender únicamente de las normas.

Utilice una evaluación técnica estructurada de ofertas

Elabore una matriz de evaluación ponderada antes de recibir las cotizaciones. Esto evita que el precio prevalezca sobre los requisitos relacionados con la fiabilidad, las pérdidas, la entrega, la mantenibilidad y el cumplimiento.

Las verificaciones obligatorias deben incluir potencia nominal, relación de tensión, cambiador de tomas, grupo vectorial, impedancia, nivel de aislamiento, clase de refrigeración, disposición de terminales y limitaciones dimensionales.

A continuación, compare las pérdidas garantizadas, la elevación de temperatura, el nivel sonoro, el consumo auxiliar, la capacidad de sobrecarga, las interfaces de protección, los accesorios y las recomendaciones de repuestos.

Revise los controles de fabricación del proveedor, las instalaciones de prueba, las referencias en servicios similares, las certificaciones de calidad, la capacidad de servicio y el proceso de respuesta ante problemas técnicos.

Para un transformador de 33 kV, aclare desde el inicio los límites de responsabilidad entre el proveedor del transformador, el contratista civil, el proveedor de aparamenta, el ingeniero de protección y el equipo de puesta en servicio.

Estos límites deben cubrir cajas de cables, pasatapas, equipos de puesta a tierra del neutro, paneles de agrupamiento, cables de control, contención de aceite, sistemas contra incendios e integración de monitorización remota.

Solicite documentos de entrega garantizados, planos, informes de pruebas, instrucciones de instalación, programas de mantenimiento y repuestos críticos recomendados como parte del alcance contractual.

Jinshida Electric Power Technology respalda proyectos de distribución eléctrica con fabricación orientada a la ingeniería, gestión de calidad y soluciones de equipos para aplicaciones industriales, de servicios públicos, de infraestructura y de nuevas energías.

Conclusión: seleccione para el sistema, no solo para la placa de características

La mejor selección de un transformador de 33 kV se basa en el sistema eléctrico completo: comportamiento de carga, regulación de tensión, exigencia de fallo, entorno, filosofía de protección y economía del ciclo de vida.

La capacidad y la relación de tensión son esenciales, pero la impedancia, las tomas, el grupo vectorial, la coordinación de aislamiento, la resiliencia de la refrigeración y las pérdidas garantizadas determinan con frecuencia el éxito del proyecto a largo plazo.

Los evaluadores técnicos deben exigir estudios documentados, garantías medibles y pruebas de aceptación claras antes de aprobar a un proveedor o emitir la especificación final del transformador.

Un proceso de evaluación riguroso produce un transformador que se adapta a la subestación, protege los equipos conectados, controla el coste operativo y respalda una expansión futura fiable.
