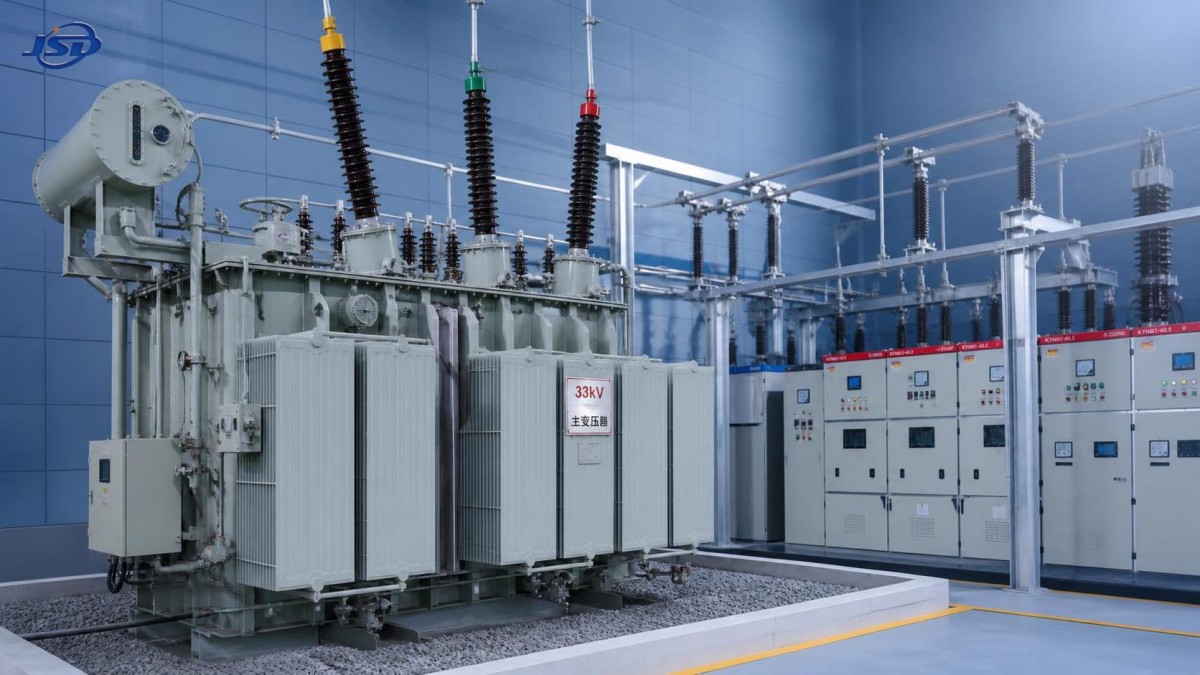

كيفية اختيار محول 33kV لمحطات التحويل التابعة للمرافق والمنشآت الصناعية

يُعد اختيار محول 33kV قراراً لإدارة المخاطر في جوهره، وليس مجرد عملية مطابقة بسيطة بين قيم الجهد الاسمي للملفين الابتدائي والثانوي.

يحتاج المقيمون الفنيون إلى محول يدعم الطلب المتوقع، ويتحمل أعطال النظام، ويلبي قيود التركيب، ويظل اقتصادياً طوال عمره التشغيلي.

تبدأ عملية الاختيار الصحيحة ببيانات شبكة موثقة، ثم تحول تلك الظروف إلى متطلبات كهربائية وحرارية ومتطلبات عزل وحماية ومتطلبات تجارية واضحة.

بالنسبة لمحطات المرافق، عادةً ما تهيمن الموثوقية والتوافق مع الشبكة ومرونة الأحمال المستقبلية على القرار. أما المحطات الفرعية الصناعية فتتطلب غالباً تدقيقاً أكبر في أحمال العمليات.

يشرح هذا الدليل كيفية تقييم محول 33kV بصورة منهجية، بما يساعد فرق المشاريع على تجنب السعة غير الكافية، والفواقد المفرطة، وسوء تنسيق الأعطال، والقيود التشغيلية التي يمكن تجنبها.

ما الذي يحتاج المقيمون الفنيون إلى تأكيده أولاً

يكون هدف البحث عن محول 33kV عملياً في العادة: إذ يرغب المقيمون في مواصفة يمكن تبريرها وتعمل بموثوقية في تطبيق محدد لمحطة فرعية.

السؤال الأول هو ما إذا كان المحول سيربط شبكة مرافق بجهد 33kV بجهد توزيع لاحق قدره 11kV أو 6.6kV أو 0.4kV أو جهد آخر.

تؤثر مهمة تحويل الجهد هذه في تصميم الملفات ومستويات العزل ومجموعة المتجهات ونطاق النقرات وإعدادات الحماية وواجهات معدات التبديل وحساب تيار العطل في الجانب اللاحق.

يحتاج المقيمون أيضاً إلى تحديد ما إذا كانت الوحدة تخدم طلباً صناعياً مستمراً، أو شبكة توزيع عامة، أو توليد طاقة متجددة، أو بنية تحتية حرجة، أو منشآت متعددة الاستخدامات.

يجب تقييم المحول الذي يغذي المحركات أو الأفران أو المقومات أو أحمال البيانات أو محركات السرعة المتغيرة بشكل مختلف عن المحول الذي يغذي أحمال التوزيع العامة التقليدية.

تتمثل وثائق التقييم الأكثر قيمة في المخطط أحادي الخط، ودراسة الأحمال، ودراسة القصر الكهربائي، وتقرير جودة الطاقة، ومخطط الموقع، والظروف المحيطة، ومتطلبات الربط بشبكة المرافق.

من دون هذه المدخلات، قد يقدم الموردون عروضاً لمعدات متوافقة فنياً ولكنها تتسبب مع ذلك في مشكلات تنظيم الجهد، أو سعة غير متاحة، أو تنسيق حماية صعب بعد التشغيل.

لذلك، استخدم القدرة المقننة على لوحة البيانات كنتيجة للتحليل الهندسي، بدلاً من اعتبارها نقطة البداية لاختيار محول 33kV.

ابدأ بمنحنى الحمل والسعة المطلوبة

ينبغي أن تغطي السعة المقننة أقصى طلب متنوع مع السماح بالنمو المتوقع، وأحمال التشغيل الزائدة، وتأثيرات درجة الحرارة المحيطة، وقدرة تبريد المحول.

لا تحدد الحجم استناداً إلى الحمل المركب المتصل فقط. احسب ذروة الطلب المتزامن باستخدام جداول التشغيل الفعلية، وعوامل الطلب، وتنوع الأحمال، وخطط التوسع الموثقة.

بالنسبة للمنشآت الصناعية، حدد ما إذا كانت المحركات الكبيرة تبدأ بالتشغيل المباشر على الخط، وما إذا كانت أحمال متعددة يمكن أن تبدأ معاً، وما إذا كانت مهمة العملية مستمرة.

قد يؤدي بدء تشغيل المحركات إلى هبوط كبير في الجهد. ويمكن لمحول ذي سعة هامشية أو ممانعة غير مناسبة أن يعطل أنظمة التحكم الحساسة ويمنع تسارع المعدات بصورة موثوقة.

تتطلب الأحمال غير الخطية تحليلاً منفصلاً لأن التوافقيات تزيد فواقد التيارات الدوامية في الملفات، وتولد حرارة إضافية، وقد تقلل السعة المستمرة القابلة للاستخدام للمحول.

عندما تكون توقعات الأحمال غير مؤكدة، قارن بين محول واحد أكبر وترتيب محولات متوازية. يمكن للتكرار الاحتياطي أن يحسن الإتاحة، لكنه يتطلب تنسيقاً دقيقاً للممانعة والنقرات.

تقيّم المرافق عادةً ظروف التحميل العادي، والتحميل الطارئ، وفقدان محول واحد. وقد تختلف القدرة المطلوبة بشكل كبير بين هذه السيناريوهات التشغيلية.

اطلب من المصنّع توضيح معيار التحميل المطبق، ودرجة الحرارة المحيطة المرجعية، وحدود النقطة الساخنة للملفات، ومنحنى الحمل الزائد المسموح به في العرض الفني.

يوازن اختيار السعة الواقعي بين النفقات الرأسمالية والتعرض لانقطاعات الخدمة. وقد يؤدي التحفظ المفرط في تحديد الحجم إلى فواقد لا حمل غير ضرورية وضعف استغلال الأصل.

حدد بدقة قيم الجهد والنقرات ومجموعة المتجهات

يجب تحديد مواصفات محول 33kV باستخدام أعلى جهد فعلي للنظام، والجهد الاسمي، والتردد، ومتطلبات العزل، وجهد التشغيل الثانوي المقصود.

أكد ما إذا كان نظام 33kV اسميًا بجهد 33kV مع معدات مصنفة لجهد 36kV، لأن هذا التمييز يؤثر مباشرةً في تنسيق العزل وتصميم الأطراف.

ينبغي أن يعكس الجهد الثانوي متطلبات قضبان التوصيل الفعلية تحت الحمل، بدلاً من نسخ جهد اسمي لمعدات التبديل من وثيقة مشروع سابقة.

تعوض مغيرات النقرات تغيرات جهد التغذية وظروف التحميل. ويعتمد نطاق النقرات المناسب على ممارسات تنظيم المرافق وطول المغذي وسماحية الجهد في الجانب اللاحق.

يكون مغير النقرات خارج الدائرة مناسباً عندما يكون الجهد مستقراً ويكون الضبط غير المتكرر مقبولاً. أما مغير النقرات تحت الحمل فيدعم التنظيم المستمر للجهد.

بالنسبة لمغير النقرات تحت الحمل، قيّم نطاق النقرات وحجم الخطوة وواجب مفتاح التحويل ومنطق التحكم ومتطلبات التشغيل المتوازي وإمكانية الوصول للصيانة قبل اعتماد المواصفة النهائية.

يحدد اختيار مجموعة المتجهات إزاحة الطور وسلوك التأريض. ويجب أن يتوافق مع المحولات القائمة وأنظمة الحماية وإدارة التوافقيات ومتطلبات التشغيل المتوازي.

يمكن لملف دلتا توفير مسار للتوافقيات الثلاثية، بينما قد يوفر ملف نجمي مؤرض وصلة التعادل التي يتطلبها نظام التوزيع في الجانب اللاحق.

لا تختر مجموعة المتجهات استناداً إلى اصطلاح كتالوج فقط. أكد علاقات الطور بالرجوع إلى المخطط أحادي الخط الكامل للمحطة الفرعية وجميع حالات التشغيل المحتملة للتغذية العكسية.

طابق الممانعة مع مستوى العطل وتنظيم الجهد

تُعد ممانعة المحول واحدة من أكثر معلمات محول 33kV تأثيراً لأنها تتحكم في تيار العطل الثانوي، وهبوط الجهد، وسلوك تقاسم الحمل في التشغيل المتوازي.

تؤدي الممانعة الأقل عموماً إلى تيار عطل أعلى وتنظيم جهد أفضل، لكنها قد تتجاوز قدرات الفصل لمعدات التبديل أو تزيد الإجهادات الميكانيكية الناتجة عن الأعطال.

تحد الممانعة الأعلى من تيار العطل وقد تخفض تكاليف معدات التبديل، لكن الممانعة المفرطة قد تسبب هبوط جهد غير مقبول أثناء بدء تشغيل المحركات أو ذروة الطلب.

استخدم دراسات القصر الكهربائي لحساب مستويات العطل المتوقعة عند كل قضيب توصيل. وشمل مساهمة الشبكة العليا، ومساهمة المولدات، ومساهمة المحركات، وسماحية ممانعة المحول.

ينبغي أن تتضمن الممانعة المعلنة سماحية التصنيع الخاصة بها. إذ يمكن للانحرافات الصغيرة أن تؤثر بصورة جوهرية في التشغيل المتوازي وتنسيق الحماية في المحطات الصناعية أو محطات المرافق الكبيرة.

عندما تعمل المحولات على التوازي، يجب أن تكون نسب الجهد ومجموعات المتجهات ونسب الممانعة وزوايا الممانعة ومواضع النقرات والقدرات متوافقة.

لا تتقاسم الوحدات غير المتطابقة الحمل بشكل يمكن التنبؤ به. وقد يتعرض أحد المحولات للحمل الزائد قبل أن تصل مجموعة المحولات المجمعة إلى إجمالي قدرتها الظاهرية على لوحات البيانات.

حدد قدرة تحمل القصر الكهربائي بصورة منفصلة عن الممانعة. يجب أن يتحمل المحول تيارات العطل الخارجية المحسوبة للمدة المطلوبة من دون تلف ميكانيكي دائم.

ينبغي أن تُظهر مقارنات العروض الفنية الممانعة عند السعة المقننة وافتراضات دراسة النظام ذات الصلة، وليس مجرد نسبة مئوية واحدة منسوخة في ورقة البيانات.

اختر العزل والتبريد والإنشاء المناسب للموقع

ينبغي أن يعكس إنشاء المحول بيئة التركيب، واستراتيجية الحريق، وموارد الصيانة، وقيود المساحة، والارتفاع، ومستوى التلوث، والمخاطر الزلزالية، ونطاق درجات الحرارة المحيطة.

تُستخدم المحولات المغمورة بالزيت على نطاق واسع في الأماكن الخارجية لأنها توفر قدرات عالية وتبريداً فعالاً وأداءً مثبتاً طويل الأمد عند إدارة احتواء الزيت بصورة مناسبة.

قد تكون المحولات الجافة مفضلة للمحطات الفرعية الداخلية والمباني والأنفاق والمواقع التي تكون فيها السلامة من الحريق وانخفاض متطلبات الصيانة وعدم وجود خطر تسرب الزيت من الأولويات.

لتطبيقات التوزيع الداخلي الثانوي، يمكن أن يوفر محول توزيع ثلاثي الطور جاف من الراتنج المصبوب بجهد 11kV حلاً عملياً خالياً من الزيت بعد مرحلة التحويل بجهد 33kV.

تستخدم تصميمات الراتنج المصبوب ملفات مغلفة لتحسين مقاومة الرطوبة والغبار والتعرض للحريق. وتظل ملاءمتها معتمدة على التهوية والظروف الحرارية.

يحدد تصنيف التبريد الأداء الحراري المتاح. وتشمل ترتيبات المحولات المغمورة بالزيت الشائعة ONAN وONAF وOFAF وOFWF، ولكل منها متطلبات مساعدة مختلفة.

يمكن للتبريد بالهواء القسري زيادة السعة المتاحة، لكن المراوح تضيف احتياجات صيانة وضوضاء واعتماداً على أنظمة التحكم وقدرة أقل عندما لا يتوفر التبريد المساعد.

تحقق من القدرة المضمونة لكل مرحلة تبريد. لا تفترض أن أعلى قدرة للتبريد القسري ستظل متاحة عند تعطل المروحة أو فقدان الطاقة المساعدة للمحطة.

تتطلب المواقع المرتفعة خفض القدرة أو تصميم عزل محسناً لأن انخفاض كثافة الهواء يؤثر في أداء التبريد وقدرة التحمل العازلة الخارجية.

قيّم الفواقد كتكلفة لدورة الحياة، لا كتفصيل في ورقة البيانات

يتم دفع تكلفة فواقد المحول طوال عمر الأصل. ويمكن أن يصبح سعر الشراء المنخفض مكلفاً عندما تبقى فواقد اللاحمل والحمل مرتفعة لعقود.

تحدث فواقد اللاحمل كلما كان المحول تحت الجهد، بغض النظر عن الحمل. وهي مهمة بصفة خاصة لأصول المرافق ذات الأحمال الخفيفة التي تعمل باستمرار.

تزداد فواقد الحمل تقريباً مع مربع التيار. وتصبح أكثر أهمية للمحولات الصناعية المحملة بشدة والأصول التي تحمل طلب عمليات مستداماً.

قارن قيم الفواقد المضمونة عند نقطة التشغيل ذات الصلة، ثم طبق سعر طاقة المشروع ومنحنى التحميل السنوي المتوقع ومدة الخدمة المتوقعة.

يتضمن التقييم المفيد الفواقد المحولة إلى تكلفة رأسمالية، وليس فقط تكلفة المعدات المعروضة. وهذا يمنح قيمة نقدية لكل واط من فواقد اللاحمل وفواقد الحمل.

ينبغي تقييم الكفاءة عند مستويات تحميل واقعية. فقد لا يوفر المحول المحسن لكفاءة الحمل الكامل أفضل أداء سنوي للطاقة عند الحمل الجزئي.

تؤثر مادة القلب واختيار الموصلات وهندسة الملفات وجودة التصنيع في أداء الفواقد. وينبغي دعم القيم المضمونة بنتائج اختبارات المصنع الروتينية.

قيّم أيضاً الاستهلاك المساعد لمراوح التبريد ومضخات الزيت ووحدات التحكم في مغير النقرات والسخانات ومعدات المراقبة، خصوصاً للمحطات الفرعية العاملة باستمرار.

حدد متطلبات الحماية والمراقبة والاختبار

يتطلب تركيب محول موثوق حماية كهربائية منسقة وحماية ميكانيكية وإشرافاً على درجة الحرارة وإبلاغاً بالإنذارات يتناسب مع أهمية الحمل.

قد تشمل الحماية النموذجية الحماية التفاضلية، وحماية العطل الأرضي المقيد، وحماية زيادة التيار، وحماية العطل الأرضي، وحماية بوخهولز، وأجهزة تخفيف الضغط.

ينبغي مراقبة درجة حرارة الزيت ودرجة حرارة الملفات ومستوى الزيت والضغط وحالة مروحة التبريد وموضع مغير النقرات عندما تبرر العواقب التشغيلية هذا الاستثمار.

بالنسبة لأصول المرافق الحرجة، يمكن لتحليل الغازات الذائبة عبر الإنترنت ومراقبة البطانات أن يساعدا في تحديد أعطال العزل الناشئة قبل أن تتحول إلى انقطاعات قسرية.

ينبغي إعداد إعدادات الحماية باستخدام مجموعة المتجهات الفعلية للمحول، وترتيب تأريض التعادل، وسلوك تيار الاندفاع، والممانعة، ومستويات الأعطال العليا والسفلى.

ينبغي أن يتضمن اختبار القبول في المصنع الاختبارات الروتينية التي تتطلبها المعايير السارية، بما في ذلك النسبة والقطبية ومجموعة المتجهات ومقاومة الملفات والممانعة والفواقد والاختبارات العازلة.

بالنسبة للمشاريع الأعلى خطورة، اطلب أدلة الاختبارات النوعية وبيانات ارتفاع درجة الحرارة وقدرة تحمل نبضات الصواعق وأدلة تحمل القصر الكهربائي ووثائق الجودة المستقلة حيثما ينطبق ذلك.

توفر معايير مثل IEC 60076 أساساً فنياً قوياً، لكن ينبغي أن تضيف مواصفات المشروع متطلبات خاصة بالموقع بدلاً من الاعتماد على المعايير وحدها.

استخدم تقييماً فنياً منظماً للعروض

أنشئ مصفوفة تقييم مرجحة قبل تلقي عروض الأسعار. يمنع ذلك السعر من طغيان متطلبات الموثوقية والفواقد والتسليم وقابلية الصيانة والامتثال.

ينبغي أن تشمل الفحوصات الإلزامية القدرة المقننة ونسبة الجهد ومغير النقرات ومجموعة المتجهات والممانعة ومستوى العزل وفئة التبريد وترتيب الأطراف والقيود على الأبعاد.

ثم قارن الفواقد المضمونة وارتفاع درجة الحرارة ومستوى الصوت والاستهلاك المساعد وقدرة الحمل الزائد وواجهات الحماية والملحقات وتوصيات قطع الغيار.

راجع ضوابط التصنيع لدى المورد ومرافق الاختبار والمراجع في مهام مماثلة وشهادات الجودة وقدرة الخدمة وإجراءات الاستجابة للمشكلات الفنية.

بالنسبة لمحول 33kV، وضح مبكراً حدود المسؤوليات بين مورد المحول والمقاول المدني ومورد معدات التبديل ومهندس الحماية وفريق التشغيل.

ينبغي أن تغطي هذه الحدود صناديق الكابلات والبطانات ومعدات تأريض التعادل ولوحات التوصيل وكابلات التحكم واحتواء الزيت وأنظمة الحريق وتكامل المراقبة عن بُعد.

اطلب وثائق التسليم المضمونة والرسومات وتقارير الاختبار وتعليمات التركيب وجداول الصيانة وقطع الغيار الحرجة الموصى بها كجزء من النطاق التعاقدي.

تدعم Jinshida Electric Power Technology مشاريع توزيع الطاقة من خلال تصنيع يركز على الهندسة وإدارة الجودة وحلول المعدات للتطبيقات الصناعية والمرافق والبنية التحتية والطاقة الجديدة.

الخلاصة: اختر للنظام، وليس للوحة البيانات فقط

يعتمد أفضل اختيار لمحول 33kV على نظام الطاقة الكامل: سلوك الحمل، وتنظيم الجهد، وواجب العطل، والبيئة، وفلسفة الحماية، واقتصاديات دورة الحياة.

تُعد السعة ونسبة الجهد ضروريتين، لكن الممانعة والنقرات ومجموعة المتجهات وتنسيق العزل ومرونة التبريد والفواقد المضمونة هي التي تحدد في كثير من الأحيان نجاح المشروع على المدى الطويل.

ينبغي للمقيمين الفنيين طلب دراسات موثقة وضمانات قابلة للقياس واختبارات قبول واضحة قبل اعتماد مورد أو إصدار المواصفة النهائية للمحول.

تنتج عملية التقييم المنضبطة محولاً يلائم المحطة الفرعية ويحمي المعدات المتصلة ويضبط تكاليف التشغيل ويدعم التوسع المستقبلي الموثوق.
