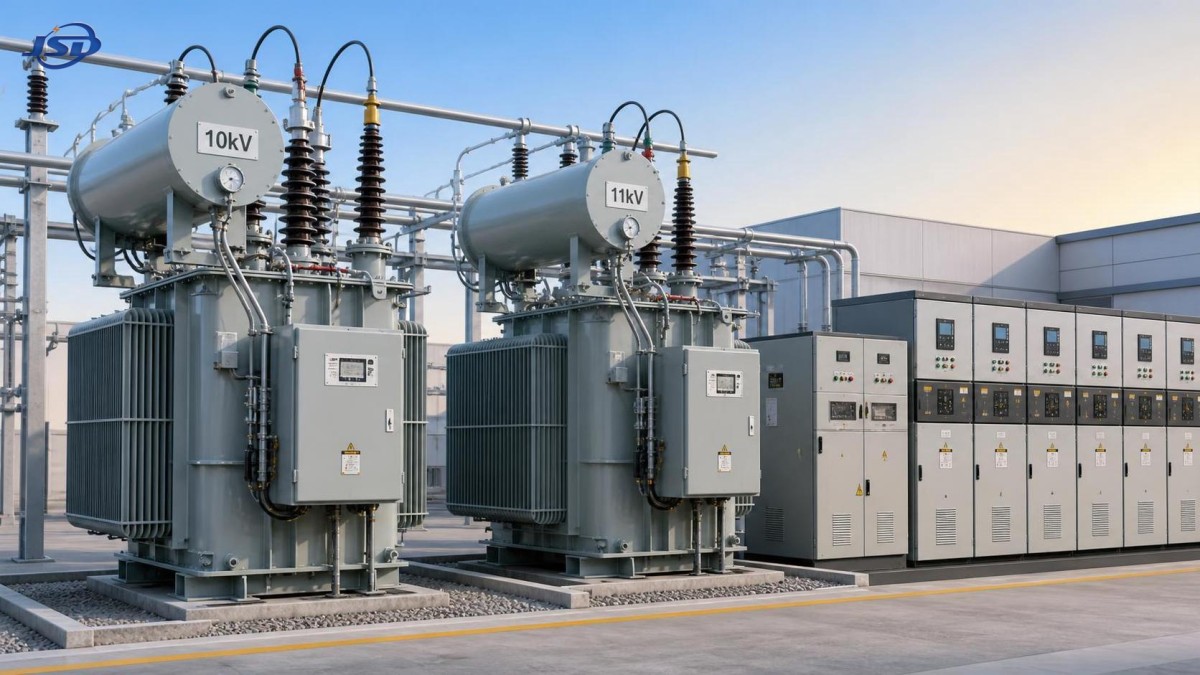

Трансформаторы 11 кВ и 10 кВ: какое номинальное напряжение подходит для вашего проекта?

Трансформаторы 11 кВ и 10 кВ: какой класс напряжения подходит для вашего проекта?

Выбор между трансформатором 11 кВ и агрегатом 10 кВ требует большего, чем сравнение напряжения на паспортной табличке. Технические специалисты должны подтвердить совместимость с системой до рассмотрения цены или срока поставки.

Правильный выбор обычно определяется питающей распределительной сетью. Трансформатор должен соответствовать фактическому напряжению системы, схеме заземления, требованиям к изоляции и допустимым отклонениям в работе энергосистемы.

Для большинства проектов оборудование 10 кВ подходит для сетей, стандартизированных на 10 кВ. Трансформатор 11 кВ целесообразен там, где номинальное напряжение сети, распределительное устройство, кабели и системы защиты рассчитаны на 11 кВ.

Попытка использовать один класс напряжения в качестве взаимозаменяемой замены другого может привести к проблемам координации изоляции, неправильному выбору ответвлений, осложнениям в защите и ограничениям для будущего расширения.

Что на самом деле стремятся определить технические специалисты

Пользователям, сравнивающим трансформатор 11 кВ с моделью 10 кВ, обычно требуется обоснованное решение по спецификации, а не общее объяснение принципов работы трансформатора.

Они хотят знать, будет ли выбранный класс напряжения безопасно работать в местной сети, соответствовать применимым стандартам и позволит ли избежать ненужных капитальных затрат.

Техническим командам также необходимо убедиться, что потери трансформатора, полное сопротивление, группа соединения, способность выдерживать короткое замыкание и выходное низкое напряжение соответствуют требованиям оборудования на стороне нагрузки.

Это решение становится особенно важным для промышленных предприятий, объектов возобновляемой энергетики, инфраструктурных объектов и проектов распределительных сетей с длительным расчетным сроком эксплуатации.

Начните с номинального напряжения энергосистемы или внутренней сети

Первое правило выбора простое: номинальное напряжение высшей стороны трансформатора следует указывать в соответствии с номинальным напряжением питающей сети.

Для сети 10 кВ обычно следует применять трансформатор, рассчитанный на работу при 10 кВ. Аналогично, в сети 11 кВ обычно должен использоваться трансформатор 11 кВ.

Номинальное напряжение — это не просто административное обозначение. Оно определяет ожидаемый рабочий диапазон для изоляции оборудования, коммутационных аппаратов, кабельных систем, ограничителей перенапряжений и уставок защиты.

Перед выпуском закупочной спецификации получите договор на технологическое присоединение, однолинейную схему, допуски питающего напряжения, сведения об уровне короткого замыкания и способе заземления.

Для частных промышленных сетей подтвердите, действительно ли входящий фидер имеет напряжение 10 кВ или 11 кВ. Устаревшая документация может отличаться от фактической практики эксплуатации энергосистемы.

Для проектов с несколькими подстанциями также необходимо определить, использует ли каждый фидер один и тот же класс напряжения. Объекты со смешанными напряжениями требуют четко определенных границ интерфейсов и строгой маркировки.

Почему 10 кВ и 11 кВ не являются автоматически взаимозаменяемыми

Хотя числовая разница кажется небольшой, конструкция изоляции трансформатора основывается на классе напряжения, воздействии временных перенапряжений, требованиях по выдерживаемому импульсному напряжению и стандартных уровнях испытаний.

Трансформатор 11 кВ может электрически работать от питания 10 кВ при условии правильного выбора его ответвлений и соответствующей конструкции всей системы. Однако это не делает его автоматически оптимальным вариантом.

Использование агрегата с более высоким номиналом в сети с более низким напряжением может снизить доступное вторичное напряжение, если положение переключателя ответвлений без возбуждения или под нагрузкой выбрано неправильно.

И наоборот, применение трансформатора 10 кВ при питании 11 кВ может чрезмерно нагружать изоляцию высшего напряжения, увеличивать ток намагничивания и снижать долгосрочную надежность.

Важна вся первичная система. Вводы трансформатора, кабельные оконцевания, ограничители перенапряжений, кольцевые распределительные устройства, разъединители и измерительные трансформаторы должны иметь совместимые номинальные параметры.

Поэтому выбор напряжения следует рассматривать как задачу координации системы, а не как отдельное сравнение оборудования.

Проверяйте фактический диапазон рабочего напряжения, а не только паспортную табличку

Распределительные сети не работают при одном идеально постоянном напряжении. Изменения нагрузки, регулирование источника, коммутационные операции и длина фидера создают нормальные колебания напряжения.

Специалистам следует запрашивать ожидаемое минимальное, нормальное и максимальное первичное напряжение на выводах трансформатора, а не полагаться только на номинальное значение.

Ответвления трансформатора предназначены для компенсации ожидаемых отклонений напряжения. Однако диапазон регулирования и шаги ответвлений должны соответствовать условиям эксплуатации проекта.

Например, трансформатор 11 кВ, работающий в сети 11 кВ, может требовать положений ответвлений, поддерживающих заданное напряжение на шинах низкого напряжения при типичных изменениях питающего напряжения.

Характеристики на стороне низкого напряжения важны, поскольку двигатели, преобразователи частоты, выпрямители, нагревательное оборудование и чувствительные системы управления могут плохо реагировать на длительные отклонения напряжения.

При нестабильных условиях питания оцените, достаточно ли ответвлений без возбуждения или применение переключателя ответвлений под нагрузкой обосновано условиями эксплуатации.

Сравните требования к координации изоляции и защите от перенапряжений

Координация изоляции является одной из наиболее веских причин избегать произвольной замены между классами напряжения. Она защищает оборудование от грозовых и коммутационных перенапряжений.

Соответствующие параметры включают выдерживаемое напряжение промышленной частоты, уровень выдерживаемого грозового импульса, уровень изоляции нейтрали, длину пути утечки вводов и местную степень загрязнения.

Наружные подстанции в прибрежных, промышленных, пустынных или сильно загрязненных районах часто требуют более тщательного проектирования изоляции и пути утечки, чем защищенные внутренние установки.

Трансформатор 11 кВ следует оценивать вместе с уровнем защиты соответствующего ограничителя перенапряжений, классом изоляции кабеля и характеристиками коммутационных перенапряжений на питающей стороне.

Ограничители перенапряжений необходимо выбирать в соответствии с напряжением системы и условиями заземления. Неправильно скоординированный ограничитель может оставить трансформатор недостаточно защищенным.

Запрашивайте у поставщиков данные испытаний изоляции, сведения о вводах, применимые стандарты IEC или ANSI и подтверждение того, что предлагаемая конфигурация соответствует условиям площадки.

Мощность не определяет класс напряжения, но меняет оценку

Номинальная мощность трансформатора в кВА и номинальное первичное напряжение решают разные задачи. Мощность определяет способность питать нагрузку, тогда как класс напряжения определяет совместимость с питающей сетью.

Тем не менее более крупные трансформаторы требуют более широкого анализа, поскольку их пусковой ток, вклад в ток короткого замыкания, выбор сопротивления, система охлаждения и требования к транспортировке влияют на проект.

Рассчитывайте потребность, используя данные о разнородной нагрузке, прогнозы расширения, условия пуска двигателей, нагрузки, создающие гармоники, и требуемую концепцию резервирования.

Завышение мощности исключительно ради будущего роста может увеличить потери холостого хода и капитальные затраты. Недостаточная мощность может вызвать чрезмерный нагрев, падение напряжения и сокращение срока службы оборудования.

Для критических нагрузок рассмотрите схемы с двумя трансформаторами, секционирование шин, аварийное переключение нагрузки и последствия отказа одного трансформатора.

Выбор напряжения остается определяемым сетью, в то время как мощность следует оптимизировать на основе реалистичных профилей эксплуатации и документированных предположений о будущей нагрузке.

Выбор сопротивления может влиять на характеристики проекта сильнее, чем разница напряжений

Полное сопротивление трансформатора определяет величину падения напряжения под нагрузкой и ток короткого замыкания, который трансформатор может подать при повреждениях на стороне нагрузки.

Более низкое сопротивление может поддержать пуск двигателей и уменьшить просадку напряжения, однако оно также увеличивает доступный ток короткого замыкания и может потребовать распределительного устройства с более высоким номиналом.

Более высокое сопротивление может ограничивать ток короткого замыкания, но чрезмерное сопротивление может ухудшить разгон мощных двигателей или вызвать недопустимые колебания напряжения при изменениях технологической нагрузки.

Технические специалисты должны моделировать трансформатор совместно с сопротивлением входящего источника, длинами кабелей, профилями пуска двигателей, генераторами и устройствами защиты низкого напряжения.

Не выбирайте сопротивление по типичному каталожному значению без проверки расчетов координации. Правильный процент зависит от номинала, применения и архитектуры сети.

Этот анализ одинаково важен для трансформаторов 10 кВ и 11 кВ, особенно на промышленных объектах с высоким уровнем короткого замыкания.

Оценивайте требования ко вторичному напряжению от стороны нагрузки

Выбранный трансформатор должен обеспечивать выходное низкое напряжение, совместимое с местным потребляющим оборудованием, распределительными щитами, двигателями, преобразователями и стандартами электроснабжения зданий.

Распространенные вторичные напряжения могут включать 400V, 415V, 420V, 440V или 480V в зависимости от региона, происхождения оборудования и требований промышленного процесса.

Укажите требуемое напряжение на нагрузке или главной шине низкого напряжения, затем учтите регулирование трансформатора, падение напряжения в кабеле и нормальные колебания питающего напряжения.

Подходящий номинал первичного напряжения не может компенсировать неправильно выбранное вторичное напряжение. Неверное выходное напряжение может вызвать эксплуатационные проблемы на всем объекте.

Если используется импортное оборудование, до окончательного выбора коэффициента трансформации проверьте паспортные таблички двигателей, трансформаторы управления, диапазоны входных напряжений приводов и требования к частоте.

Для установок, требующих входного напряжения 13.8kV и гибких вариантов низкого напряжения, оценитераспределительный трансформатор 13.8kV вместе с полными требованиями к электрическим интерфейсам проекта.

Частота, группа соединения и схема нейтрали должны быть определены заранее

Частота является основополагающим исходным параметром проектирования. Нельзя считать, что трансформатор, предназначенный для 50Hz, пригоден для работы на 60Hz без подтверждения производителя.

Эксплуатация трансформатора при частоте ниже расчетной может увеличить плотность магнитного потока в сердечнике и потенциально вызвать перегрев, насыщение, более высокие потери и нагрузку на изоляцию.

Выбор группы соединения влияет на сдвиг фаз, параллельную работу, гармонические характеристики и наличие нейтральной точки для распределения низкого напряжения.

Dyn11 остается распространенной группой для многих распределительных применений, поскольку она обеспечивает нейтраль на стороне низкого напряжения и помогает управлять некоторыми эффектами токов третьей гармоники.

Однако правильная группа соединения зависит от сети. Параллельно работающие трансформаторы должны иметь совместимые коэффициенты трансформации, группы соединения, значения сопротивления и положения ответвлений.

Четко указывайте требования к заземлению нейтрали, особенно при наличии защиты от замыканий на землю, подключения генераторов, чувствительных электронных нагрузок или требований непрерывности технологического процесса.

Потери и стоимость жизненного цикла должны влиять на окончательный выбор

Цена покупки заметна на этапе закупки, однако потери трансформатора продолжаются в течение всего срока эксплуатации агрегата и могут существенно влиять на общую стоимость проекта.

Потери холостого хода возникают всякий раз, когда трансформатор находится под напряжением. Потери нагрузки растут с током и становятся особенно важными на объектах с высокой нагрузкой или непрерывной работой.

Сравнивайте гарантированные значения потерь при одинаковой эталонной температуре, номинале, сопротивлении и стандарте испытаний. Меньшие потери следует оценивать с учетом тарифов на электроэнергию и профилей нагрузки.

Оценка эффективности должна включать ожидаемый годовой коэффициент нагрузки, часы работы, стоимость электроэнергии, энергозатраты на охлаждение при необходимости и предполагаемый срок службы.

Высококачественная холоднокатаная электротехническая сталь с ориентированной зеренной структурой, хорошо спроектированные обмотки и контролируемые производственные процессы могут снизить потери, шум и тепловыделение.

Для технически сложных проектов запрашивайте гарантированные потери с определенными допусками и устанавливайте требования к приемочным испытаниям в закупочной спецификации.

Условия окружающей среды могут изменить требуемую конструкцию

Температура окружающей среды, высота над уровнем моря, влажность, пыль, коррозия, сейсмическое воздействие, риск пожара и монтажное пространство могут влиять на конструкцию трансформатора и решения по номинальным параметрам.

Высокогорные районы снижают эффективность охлаждения и характеристики внешней изоляции. Они могут требовать снижения номинальной мощности, увеличенных расстояний или специально подобранных изоляционных компонентов.

Жаркий климат может повышать температуру обмоток, тогда как закрытые трансформаторные помещения могут требовать анализа вентиляции для предотвращения накопления тепла и сокращения срока службы.

Масляные трансформаторы требуют учета противопожарного разделения, удержания масла, дренажа, доступа и местных нормативных требований. Сухие трансформаторы могут подходить для определенных внутренних применений.

Наружным агрегатам требуются долговечные кожухи, подходящие лакокрасочные системы, защита от коррозии и соответствующая степень защиты клеммных коробок и шкафов управления.

Эти факторы окружающей среды не определяют, является ли правильным 10 кВ или 11 кВ, но они определяют, останется ли выбранный агрегат надежным в эксплуатации.

Используйте стандарты как основу закупки, а не замену инженерного проектирования

Стандарты определяют основные методы испытаний, допуски, ожидания к конструкции и контроль качества. Они помогают покупателям справедливо сравнивать технически аналогичные предложения по трансформаторам.

IEC 60076 широко применяется для требований к силовым трансформаторам, тогда как стандарты IEEE и ANSI могут применяться в проектах, следующих североамериканской практике.

Проектные спецификации должны указывать применимые стандарты, необходимые приемо-сдаточные испытания, доказательства типовых испытаний, уровни изоляции, пределы превышения температуры и допустимые значения потерь.

Уточните, относятся ли отчеты об испытаниях к предлагаемой конструкции, а не к отдаленному семейству продукции. Критические данные должны быть прослеживаемы до фактической конфигурации оборудования.

Заводские приемочные испытания должны подтверждать коэффициент трансформации, группу соединения, сопротивление обмоток, сопротивление изоляции, полное сопротивление, потери холостого хода, потери нагрузки и диэлектрические характеристики.

Для проектов с более высоким риском контрольные испытания в присутствии заказчика или независимая инспекция могут дать полезное подтверждение перед отгрузкой и уменьшить неожиданности на этапе ввода в эксплуатацию.

Практический процесс принятия решения по выбору трансформатора 11 кВ

Начните с точки присоединения. Подтвердите номинальное напряжение энергосистемы, максимальное напряжение, схему заземления, уровень короткого замыкания и применимые требования к присоединению.

Затем установите требуемое вторичное напряжение, частоту, общую потребность, резерв на будущий рост, коэффициент мощности, гармонический профиль и ожидания по критическим нагрузкам.

После этого выполните расчеты потокораспределения, короткого замыкания, координации защиты и пуска двигателей. Эти расчеты преобразуют базовые параметры трансформатора в рекомендацию, специфичную для проекта.

Определите в технической спецификации уровни изоляции, диапазон ответвлений, группу соединения, сопротивление, метод охлаждения, тип кожуха, условия окружающей среды и требования к мониторингу.

Сравнивайте поставщиков по гарантированным техническим данным, возможностям испытаний, документации по качеству, графику поставки, потерям жизненного цикла, условиям гарантии и возможностям местного сервиса.

Наконец, рассмотрите трансформатор как часть всей подстанции. Распределительное устройство, кабели, ограничители перенапряжений, приборы учета, заземление и реле защиты должны быть совместимы.

Распространенные ошибки спецификации, которых следует избегать

Частая ошибка — заказывать трансформатор 11 кВ, поскольку он кажется более надежным, без подтверждения того, что его коэффициент трансформации и ответвления подходят для питания 10 кВ.

Другая ошибка — выбирать мощность только по суммарной подключенной нагрузке. Это игнорирует коэффициент одновременности, режим работы, пуск двигателей, гармонический нагрев и управление будущей нагрузкой.

В некоторых спецификациях не указываются сопротивление, группа соединения или уровень изоляции. Такие упущения допускают предположения поставщика, которые могут противоречить требованиям защиты и эксплуатации.

Специалистам также следует избегать сравнения значений потерь без подтверждения одинаковой основы испытаний. Внешне схожие показатели могут относиться к разным температурам или условиям номинальной мощности.

Выбор оборудования исключительно по первоначальной стоимости часто не учитывает потери энергии, риск отключений, доступ для обслуживания, поддержку запасными частями и стоимость поздних изменений проекта.

Четкий технический график снижает эти риски и обеспечивает содержательную оценку нескольких соответствующих требованиям предложений по трансформаторам.

Итоговая рекомендация

Правильный выбор между трансформаторами 10 кВ и 11 кВ начинается с фактической питающей сети, а не с предпочтения одного класса напряжения другому.

Выбирайте агрегат 10 кВ для подтвержденной системы 10 кВ и трансформатор 11 кВ для подтвержденной системы 11 кВ, затем оптимизируйте ответвления, сопротивление, мощность и изоляцию.

Для технических специалистов наиболее обоснованное закупочное решение подтверждается расчетами сети, документированными условиями эксплуатации, анализом стоимости жизненного цикла и полной спецификацией соответствия требованиям.

Когда класс напряжения, вторичные требования, координация защиты и экологическое исполнение согласованы, трансформатор становится надежным долгосрочным активом, а не риском для проекта.
