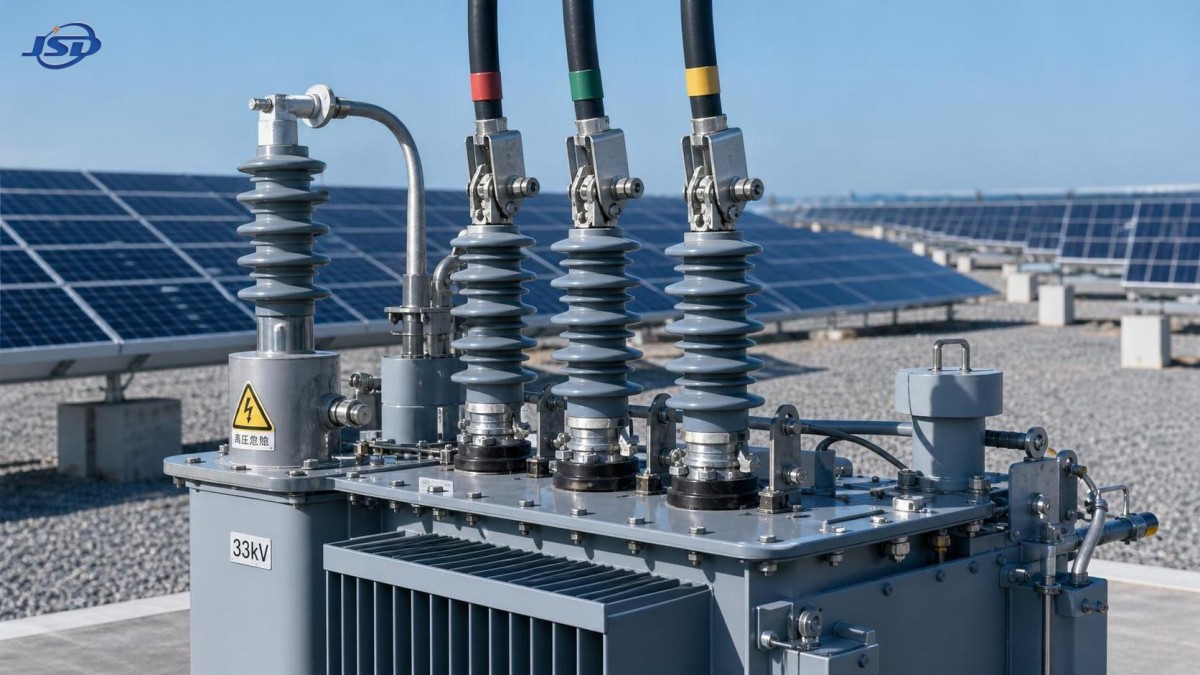

Выбор трансформатора 33 кВ для солнечных электростанций, подключённых к энергосети

Выбор трансформатора 33 кВ для солнечной электростанции, подключённой к энергосистеме, заключается не столько в выборе наибольшей мощности в кВА при наименьшей цене закупки. Подходящий агрегат должен соответствовать требованиям к присоединению к сети, фактическому режиму работы станции, характеристикам инверторов, концепции защиты и условиям окружающей среды. Трансформатор, который выглядит приемлемым на однолинейной схеме, всё же может вызвать задержки при вводе в эксплуатацию, проблемы с регулированием напряжения или ненужные потери энергии после включения станции.

В солнечном проекте трансформатор находится между быстро меняющимся источником генерации и сетью, ожидающей предсказуемого электрического поведения. Поэтому выбор следует начинать с соглашения о присоединении к сети и исследования систем защиты, а затем переходить к мощности, группе соединения, сопротивлению короткого замыкания, охлаждению, изоляции, мониторингу и поддержке поставщика.

Начинайте с сетевого присоединения, а не с каталога трансформаторов

Первым документом для изучения является спецификация энергоснабжающей организации по присоединению. Трансформатор 33 кВ может быть частью коллекторной сети, повышающей схемы от низковольтных инверторных блоков или трансформатором, питающим экспортный фидер 33 кВ. Это разные функции, даже при одинаковом номинальном напряжении.

Подтвердите требуемое номинальное напряжение, допустимый диапазон напряжения, частоту, схему заземления, уровень короткого замыкания, требования к реактивной мощности и интерфейс защиты. Энергоснабжающие организации также могут определять группы соединения трансформатора, способы заземления нейтрали, требования к переключателю ответвлений, ограничителям перенапряжений, схемам учёта и ожиданиям по прохождению аварийных режимов для всей станции.

Распространённая ошибка — считать, что «33 кВ» полностью определяет сторону высокого напряжения. Это не так. Сеть с номинальным напряжением 33 кВ может иметь собственный допустимый рабочий диапазон, правила координации изоляции и требования по коммутационным перенапряжениям. Наибольшее рабочее напряжение оборудования трансформатора, уровень основной изоляции, вводы, разрядники и кабельные оконцеватели должны соответствовать фактическому проекту сети, а не только напряжению, указанному на предварительном чертеже.

Перед запросом коммерческих предложений по возможности зафиксируйте следующие параметры:

• Напряжение в точке общего присоединения и требуемый энергоснабжающей организацией допуск напряжения.
• Максимальное и минимальное напряжение сети, ожидаемое на выводах трансформатора.
• Экспортная мощность солнечной станции, полная мощность инверторов и диапазон работы по реактивной мощности.
• Требуемая группа соединения и режим нейтрали.
• Расчётный уровень короткого замыкания на шинах 33 кВ и требуемая стойкость трансформатора к короткому замыканию.
• Применимые стандарты, включая редакцию и любые специальные отклонения энергоснабжающей организации.
• Высота площадки над уровнем моря, температура окружающей среды, уровень загрязнения, сейсмические требования и схема размещения.

Эта информация делает предложения поставщиков сопоставимыми. Без неё два предложения с одинаковой мощностью в МВА могут представлять существенно разные электрические конструкции.

Выбирайте мощность трансформатора 33 кВ по рабочему режиму, а не по мощности DC-модулей

Солнечные электростанции часто характеризуются мощностью в MWp по стороне постоянного тока, тогда как трансформаторы имеют номинальную мощность в кВА или МВА по стороне переменного тока. Рассмотрение этих величин как взаимозаменяемых приводит к ошибкам на раннем этапе подбора. Трансформатор должен выдерживать максимально ожидаемую полную мощность переменного тока, включая реактивную мощность, которую может потребовать оператор сети.

Например, станция может выдавать активную мощность, близкую к её номинальной мощности по стороне AC, одновременно работая с заданным коэффициентом мощности или обеспечивая поддержку напряжения. Реактивная мощность использует пропускную способность трансформатора, хотя и не увеличивает количество энергии, переданной в кВт·ч. Ограничение мощности инверторами, правила ограничения генерации, интеграция аккумуляторных систем и будущее расширение также могут изменить фактический профиль нагрузки.

Практический подход заключается в расчёте наибольшей продолжительной полной мощности при требуемом режиме поддержки сети, после чего оценивается необходимость запаса с учётом условий окружающей среды, профиля солнечной инсоляции, нагрева от гармоник и планируемого расширения. Завышение мощности не всегда является разумным решением. Трансформатор завышенной мощности имеет более высокую капитальную стоимость и может десятилетиями нести большие потери холостого хода. Недостаточная мощность, напротив, может ограничить экспорт, повысить тепловую нагрузку и затруднить выполнение требований по реактивной мощности.

Проектное решение должно быть подтверждено графиком нагрузок, а не основано на неформальном практическом правиле. Попросите проектировщика электрической части показать принятые значения активной мощности, реактивной мощности, коэффициента мощности, максимальной выходной мощности инверторов и ожидаемой нагрузки трансформатора при расчётной температуре окружающей среды на площадке.

Коэффициент трансформации и диапазон ответвлений заслуживают большего внимания, чем им обычно уделяют

На солнечной электростанции, подключённой к сети, регулирование напряжения является рабочей задачей, а не формальностью документации. Падение напряжения в кабелях коллекторной сети, изменения напряжения сети, пределы напряжения инверторов и диспетчеризация реактивной мощности влияют на напряжение, воспринимаемое оборудованием. Подходящий коэффициент трансформации и схема ответвлений могут обеспечить полезный рабочий запас; неправильная схема может привести к постоянной работе станции вблизи пределов инверторов.

Для многих солнечных применений достаточно переключателя ответвлений без возбуждения, поскольку коэффициент трансформации устанавливается при вводе в эксплуатацию или во время плановых отключений. Регулирование под нагрузкой может быть целесообразным при значительных колебаниях напряжения сети, если трансформатор выполняет более широкую распределительную функцию или если энергоснабжающая организация прямо требует активного регулирования напряжения. Оно усложняет конструкцию, увеличивает потребности в обслуживании, требует интеграции управления и повышает стоимость, поэтому не должно указываться по умолчанию.

Не выбирайте диапазон ответвлений только потому, что он является стандартным в каталоге поставщика. Подтвердите, какая обмотка имеет ответвления, количество и величину ступеней, предпочтительное номинальное ответвление и действительно ли предложенный диапазон покрывает рассчитанное изменение напряжения. В этом анализе должны участвовать поставщик инверторов, проектировщик кабелей и инженер по сетевым исследованиям.

Сопротивление, группа соединения и заземление — это решения по защите

Сопротивление трансформатора влияет на ток короткого замыкания, падение напряжения, параллельную работу и поведение устройств защиты. Меньшее сопротивление может улучшить регулирование напряжения, но увеличить аварийный ток. Большее сопротивление может ограничить ток короткого замыкания, но вызвать большее падение напряжения под нагрузкой. Универсального «наилучшего» процента сопротивления для солнечных электростанций не существует.

Правильное значение определяется исследованиями координации. Оно должно согласовываться с номинальными параметрами КРУ 33 кВ, защитой фидеров, вкладом инверторов в ток короткого замыкания, сопротивлением кабелей и настройками защиты энергоснабжающей организации. Генерация на основе инверторов ведёт себя иначе, чем синхронная генерация, поэтому в исследованиях защиты следует использовать реалистичные характеристики тока короткого замыкания инверторов, предоставленные их изготовителем.

Выбор группы соединения не менее важен. Он влияет на сдвиг фаз, поведение токов нулевой последовательности, пути гармоник и варианты заземления. Обмотка, соединённая треугольником, может блокировать прохождение токов нулевой последовательности между сторонами, тогда как заземлённая обмотка, соединённая звездой, может требоваться для создания опорной точки системы среднего напряжения. Окончательный выбор должен соответствовать концепции заземления сети и схеме релейной защиты. Копирование группы соединения с другого проекта может быть рискованным при иной конфигурации сети.

Запрашивайте согласованный комплект: группа соединения трансформатора, оборудование заземления нейтрали, защита от перенапряжений, подход к заземлению экранов кабелей и настройки защиты должны рассматриваться совместно. Рассмотрение их как отдельных закупочных позиций часто приводит к поздним изменениям проекта.

Потери важны, поскольку солнечные электростанции имеют длительный срок эксплуатации

Потери трансформатора обычно делятся на потери холостого хода и потери нагрузки. Потери холостого хода существуют всегда, когда трансформатор находится под напряжением, включая ночное время. Потери нагрузки возрастают с током и более значимы при высокой нагрузке трансформатора. Солнечные электростанции имеют характерный профиль: дневная нагрузка может быть высокой, но трансформатор остаётся под напряжением в часы низкой или отсутствующей генерации.

Это делает оценку жизненного цикла более полезной, чем сравнение только первоначальной цены. Конструкция с меньшими потерями может быть коммерчески обоснованной, если цены на энергию, часы эксплуатации и принятые допущения по капитализации потерь оправдывают дополнительные затраты. Расчёт требует прозрачных допущений. Стоимость электроэнергии, доступность станции, местные правила в сфере энергетики и ожидаемый рабочий профиль различаются в зависимости от проекта, поэтому нельзя принимать какой-либо универсальный показатель окупаемости без проверки базовой модели.

Для низковольтного вспомогательного распределения внутри фотоэлектрической установки может быть актуален такой продукт, какмасляный силовой распределительный трансформатор 30kV/0.4kV, если проект площадки предусматривает питание 30 кВ на 0,4 кВ. Указанная сфера его применения включает фотоэлектрические электростанции, а заявленные номинальные мощности от 500 кВА до 1600 кВА могут подходить для местных распределительных задач. Его не следует использовать вместо трансформатора присоединения 33 кВ, если архитектура напряжения проекта и требования энергоснабжающей организации специально не допускают такую схему.

Это различие важно. Надёжный вспомогательный трансформатор не решает автоматически основную задачу присоединения к сети. Чётко разграничивайте функции оборудования в техническом задании.

Выбирайте конструкцию с учётом площадки, а не только предпочтений

Масляные трансформаторы остаются распространённым выбором для наружных солнечных площадок, поскольку обеспечивают эффективное охлаждение и доступны в широком диапазоне мощностей. Для них необходимы надлежащее удержание масла, оценка пожарного риска, доступ для осмотра и экологический план на случай утечек или утилизации по окончании срока службы. Если проект определяется ограничениями по пожарной безопасности, размещением внутри помещений или чувствительными локациями, может рассматриваться сухой тип, однако он имеет собственные тепловые и стоимостные особенности.

Температуру окружающей среды и высоту над уровнем моря нельзя считать второстепенными деталями. Высокая температура окружающей среды снижает запас по охлаждению. Большая высота уменьшает плотность воздуха и может влиять на изоляционные расстояния и эффективность охлаждения. Прибрежные, пустынные, сельскохозяйственные и промышленные районы имеют различные риски загрязнения и коррозии. Корпус трансформатора, вводы, радиаторы, кабельные коробки, система окраски и защита выводов должны соответствовать реальным условиям площадки.

Для удалённых станций мониторинг часто ценнее незначительной экономии на закупочной стоимости. Как минимум, укажите индикацию температуры, сигнализацию, отключения, индикацию уровня масла, где это применимо, устройство сброса давления и точки интерфейса, требуемые системой SCADA станции. Для более крупных или критичных агрегатов может быть оправдан мониторинг растворённых газов, мониторинг вводов или другие меры контроля состояния, но выбранная система должна соответствовать стратегии обслуживания. Установка сложных датчиков без чёткого порядка реагирования не повышает надёжность.

Что должна содержать технически пригодная спецификация трансформатора

Поставщик не может предоставить содержательный окончательный проект, имея только данные «33 кВ, солнечный проект, 10 МВА». Пригодная спецификация должна определять электрическую нагрузку и условия площадки в одном документе.

Укажите номинальную мощность и ступень охлаждения, коэффициент трансформации, частоту, группу соединения, допуск сопротивления, схему ответвлений, требования к материалу обмоток при необходимости, уровень изоляции, потери, пределы превышения температуры, стойкость к короткому замыканию, схему выводов, длину пути утечки по вводам, параметры нейтрали, комплектующие, систему окраски, применимый стандарт, приемо-сдаточные испытания, требования к типовым испытаниям, требования к заводским приёмо-сдаточным испытаниям, документацию, упаковку и запасные части.

Также разумно определить договорную границу поставки. Уточните, поставляет ли поставщик только трансформатор либо также ограничители перенапряжений, оборудование заземления нейтрали, шкаф управления, кабельные коробки, устройства мониторинга, надзор за транспортировкой, заливку масла, испытания на площадке и поддержку при вводе в эксплуатацию. Неясные границы часто становятся источником споров по срокам.

Jinshida Electric Power Technology Co., Ltd. специализируется на оборудовании передачи и распределения электроэнергии для сетевых, промышленных, инфраструктурных и новых энергетических применений. Для комплекта солнечного трансформатора полезный вопрос заключается не просто в том, может ли производитель изготовить агрегат, а в том, может ли его инженерная команда до начала производства проверить сетевые данные, условия площадки, требования к испытаниям и пакет документации. Строгий процесс контроля качества наиболее ценен тогда, когда он приводит к ясным утверждённым чертежам, прослеживаемым испытаниям и оборудованию, соответствующему утверждённой спецификации.

Не принимайте «соответствует IEC» как полный ответ

IEC 60076 широко применяется для проектирования и испытаний силовых трансформаторов, однако формулировка «соответствует IEC» сама по себе слишком широка для закупки. Подтвердите точную редакцию стандарта, применимые пункты, требования по потерям, требования к изоляции, объём испытаний и дополнительные условия энергоснабжающей организации. Если местные нормы или оператор сети требуют ANSI/IEEE, EN, GOST или иной нормативной базы, определите это требование до заключения контракта.

Приемо-сдаточные испытания должны быть согласованы в спецификации закупки. В зависимости от проекта и номинальной мощности трансформатора покупатель может потребовать заводские приёмо-сдаточные испытания в присутствии представителя, проверку коэффициента трансформации и группы соединения, измерение сопротивления обмоток, испытания сопротивления и потерь нагрузки, измерения потерь и тока холостого хода, диэлектрические испытания и функциональные проверки комплектующих. Любое специальное испытание следует определить заранее, поскольку оно может повлиять на конструкцию, график завода и стоимость.

Качественное заводское приёмо-сдаточное испытание — не церемониальный визит. Это последняя практическая возможность сопоставить готовый агрегат с утверждёнными чертежами, данными паспортной таблички, протоколами испытаний, перечнями комплектующих, маркировкой выводов и требованиями к транспортировке до отгрузки.

Вопросы, которые предотвращают поздние неожиданности

Должна ли номинальная мощность трансформатора учитывать будущее расширение солнечной станции?

Только если расширение реально и остальная электрическая система может его поддержать. Проверьте пропускную способность фидера, номиналы КРУ, настройки защиты, использование земельного участка, ограничения соглашения по экспорту и планы по инверторам. Покупка одного лишь трансформатора большей мощности не создаёт доступной мощности для будущего экспорта.

Достаточна ли повышенная перегрузочная способность, чтобы уменьшить номинальную мощность трансформатора?

Нет. Кратковременная перегрузочная способность зависит от температуры, предшествующей нагрузки, охлаждения и ограничений производителя. Она может помочь в исключительных случаях, но не должна заменять номинальную мощность продолжительного режима, требуемую обязательствами станции по экспорту и реактивной мощности.

Можно ли использовать трансформатор 30 кВ в системе 33 кВ?

Не следует исходить из этого предположения. Необходимо проверить номинальное напряжение, наибольшее рабочее напряжение оборудования, уровень изоляции, диапазон ответвлений и одобрение энергоснабжающей организации. Продукт на 30 кВ может подходить для коллекторной или вспомогательной сети 30 кВ, но он не становится автоматически пригодным для присоединения 33 кВ.

Какова наиболее распространённая ошибка при закупке?

Выпуск расплывчатой спецификации и сравнение заявок только по цене и номиналу в МВА. Различия в потерях, сопротивлении, уровне изоляции, комплектующих, объёме испытаний и ответственности за поставку могут сделать более дешёвое предложение более затратным после ввода в эксплуатацию.

На завершающем этапе выбора рассматривайте трансформатор 33 кВ как часть полной электрической системы: сеть энергоснабжающей организации, инверторы, коллекторные кабели, КРУ, реле защиты, заземление и план эксплуатации. Наилучший выбор — агрегат, документированная конструкция которого соответствует этой системе и поставщик которого может подтвердить соответствие чертежами, испытаниями и поддержкой. Именно такое решение защищает график, отпуск энергии и долгосрочную доступность станции.
