Как снизить риски перегрева и отказов в трансформаторах 10 кВ

Трансформатор 10 кВ редко выходит из строя из-за одного внезапного события. Гораздо чаще нагрев накапливается незаметно: в соединении повышается сопротивление, путь охлаждения ограничивается, период перегрузки длится дольше запланированного или стареющая изоляция теряет запас прочности. К моменту срабатывания сигнализации повреждения уже могут включать ухудшение состояния масла, обугливание контактов или ослабление изоляции обмоток.

Практическая цель заключается не в том, чтобы постоянно поддерживать трансформатор в «холодном» состоянии. Необходимо удерживать температуры в пределах, предусмотренных его конструкцией, своевременно выявлять аномальное повышение температуры и устранять фактическую причину до того, как тепловое воздействие приведет к отключению. Для этого следует совместно анализировать нагрузку, охлаждение, соединения, состояние масла и записи устройств защиты, а не рассматривать каждое показание изолированно.

С чего обычно начинается перегрев трансформатора 10 кВ

Нагрев в трансформаторе 10 кВ возникает вследствие нормальных электрических потерь, однако аномальный нагрев имеет характерные признаки. Потери в меди быстро возрастают с увеличением тока, тогда как потери в сердечнике сохраняются даже при малой нагрузке. Поэтому устройство может работать приемлемо при обычном производственном режиме, но перегреваться при смене смен, пусках двигателей, сезонных пиках или неожиданном переносе нагрузки с другого фидера.

Перегрузка — это первое, что необходимо проверить, но она не должна автоматически считаться диагнозом. Трансформатор, работающий ниже ожидаемой нагрузки, все равно может развить опасную горячую точку, если одна клемма ослаблена, контакт ввода загрязнен, устройство переключения ответвлений имеет недостаточное контактное давление или нарушена циркуляция внутри бака. Общая температура верхних слоев масла может казаться лишь умеренно высокой, в то время как локальное соединение уже ухудшается.

На практике наиболее распространенными причинами являются:

• Длительная нагрузка, превышающая тепловую способность трансформатора, либо повторяющиеся пиковые нагрузки при недостаточном времени охлаждения.
• Засоренные ребра радиаторов, неисправные вентиляторы или насосы, недостаточный поток воздуха вокруг корпуса, а также накопившаяся пыль или мусор.
• Ослабленные клеммы НН или ВН, окисленные контактные поверхности, поврежденные кабельные наконечники и недостаточный момент затяжки болтов.
• Низкий уровень масла, утечки масла, попадание влаги или ухудшение масла, которое больше не передает тепло эффективно.
• Несбалансированная нагрузка по фазам, особенно при постепенном подключении крупных однофазных нагрузок.
• Ухудшение изоляции, неисправности обмоток, дефекты устройства переключения ответвлений или аномальный магнитный поток, вызванный условиями напряжения.

Ключевой момент прост: температура является симптомом. Снижение показания без выявления источника лишь отсрочит следующую неисправность.

Начинайте с базового уровня, а не с одного показания температуры

Значение температуры мало что означает без контекста. Записывайте температуру окружающей среды, ток нагрузки по всем фазам, температуру верхних слоев масла, температуру обмоток при наличии соответствующих данных, состояние оборудования охлаждения и время суток. Трансформатор 10 кВ, работающий при определенной температуре масла прохладным утром, может требовать большего внимания, чем при той же температуре жарким днем и при более высокой нагрузке.

Данные трендов полезнее разовой проверки. Сравнивайте одинаковый уровень нагрузки с течением времени. Если температура масла или обмоток постепенно растет при в целом сходных условиях окружающей среды и нагрузке, исследуйте эффективность охлаждения, контактное сопротивление, состояние масла и внутренние потери. Внезапное ступенчатое изменение требует более быстрых действий, поскольку оно может указывать на отказ группы вентиляторов, перекрытый путь масла, новый дисбаланс нагрузки или соединение с высоким сопротивлением.

Полезное рабочее правило — рассматривать различия между фазами столь же серьезно, как и высокие абсолютные температуры. Одна фаза, несущая существенно больший ток или имеющая более теплое кабельное оконцевание, может прямо указать на область неисправности. Не следует считать сам трансформатор неисправным до проверки отходящих цепей и распределения нагрузки.

Управляйте нагрузкой, прежде чем она начнет управлять трансформатором

Анализ нагрузки должен включать не только номинальную мощность трансформатора в кВА. Проверьте фактический почасовой спрос, коэффициент мощности, баланс фаз, условия пуска двигателей, оборудование, создающее гармоники, и запланированные будущие подключения. Трансформатор, который кажется правильно подобранным по ежемесячному отчету об энергопотреблении, все же может испытывать кратковременные периоды сильного теплового воздействия, незаметные в усредненных данных.

Повторяющуюся перегрузку следует рассматривать как эксплуатационное решение, а не как обычную процедуру обслуживания. Допустимая временная перегрузка зависит от конструкции трансформатора, состояния охлаждения, состояния изоляции, начальной температуры, температуры окружающей среды и продолжительности. Это не является общим разрешением работать выше номинала всякий раз, когда этого требует производство.

Например, некоторые масляные конструкции с медными обмотками могут допускать кратковременную нагрузку до 150% номинальной мощности не более чем на два часа при условии контроля температуры масла и ее поддержания на уровне не выше 95 градусов C. Это значение должно быть подтверждено по документации конкретного производителя и условиям площадки. Оно не подходит в качестве постоянной эксплуатационной цели и не должно использоваться для трансформатора, уже имеющего проблемы с маслом, охлаждением или изоляцией.

Если пиковых нагрузок невозможно избежать, рассмотрите практические альтернативы: перенесите некритические нагрузки, разнесите по времени пуски крупных двигателей, при необходимости улучшите коэффициент мощности, сбалансируйте однофазные цепи или установите дополнительную мощность. Умеренное снижение нагрузки в самый жаркий период может обеспечить гораздо большее, чем ожидается, увеличение теплового запаса.

Воздушный поток и охлаждение масла требуют физической проверки

Многие случаи перегрева устраняются вне бака. На наружных установках вокруг радиаторов и вентиляционных каналов могут скапливаться пыль, листья, полиэтиленовая пленка, строительный мусор или гнезда насекомых. Внутренние трансформаторные помещения могут иметь заблокированные жалюзи, неисправные вытяжные вентиляторы, закрытые двери или новое оборудование, размещенное слишком близко к трансформатору.

Осматривайте установку, а не только панель управления. Убедитесь, что поверхности радиаторов доступны и чисты, вентиляторы охлаждения вращаются в предусмотренном направлении, показания насосов соответствуют их фактической работе, а теплый воздух может покидать помещение. Для масляной установки важно сохранять достаточное расстояние от стен; планировка с расстоянием не менее 1.5 metres от стены может способствовать сохранению воздушного потока и доступа для осмотра, если это допускают конструкция оборудования и местные требования к монтажу.

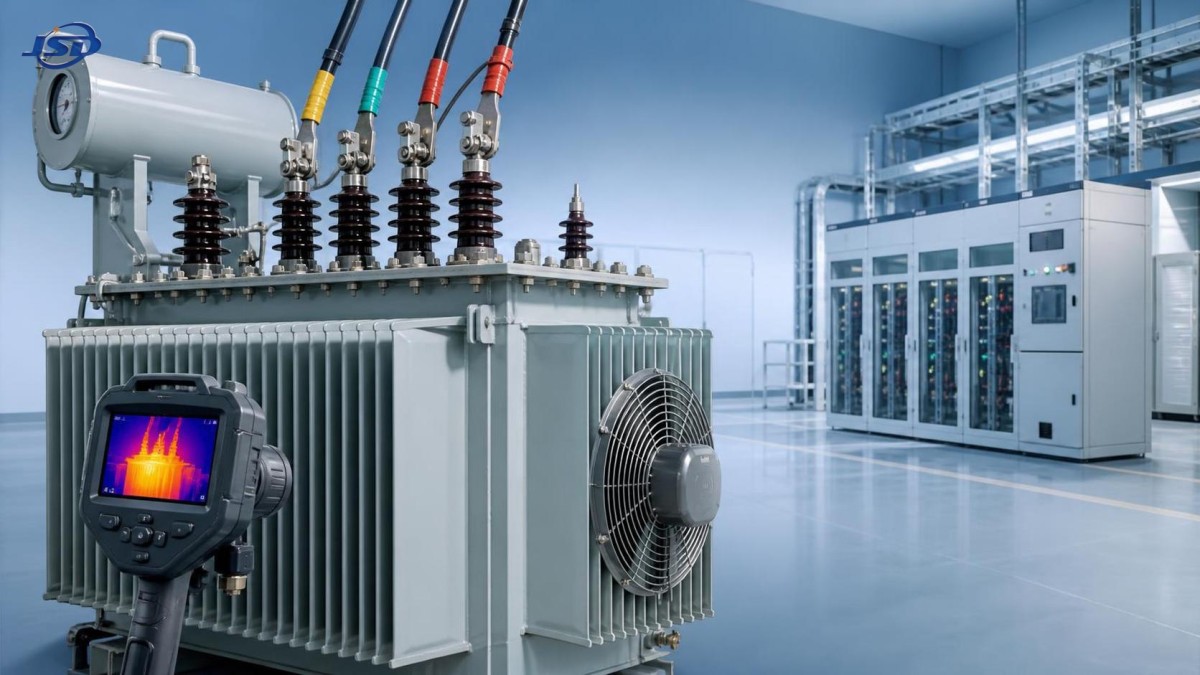

Инфракрасная термография особенно ценна после стабилизации работы трансформатора под значимой нагрузкой. Сканируйте вводы ВН и НН, кабельные оконцевания, нейтральные точки, заземляющие соединения, коллекторы радиаторов, отсеки устройства переключения ответвлений и клеммы вентиляторов охлаждения. Нагретое соединение часто обнаруживается до возникновения аварийного сигнала. Однако термография является средством скрининга, а не самостоятельным доказательством: отраженное тепло, ошибки коэффициента излучения и различная отделка поверхностей могут ввести оператора в заблуждение. Подтверждайте подозрительные места безопасными последующими проверками и электрическими измерениями.

Ослабленные соединения — небольшие дефекты с серьезными последствиями

Ослабленное соединение создает сопротивление; сопротивление создает тепло; тепло ускоряет окисление и дополнительно увеличивает сопротивление. Эта петля обратной связи способна удивительно быстро повредить клеммы, кабельную изоляцию, вводы и распределительное оборудование.

Во время планового отключения осматривайте контактные поверхности на предмет изменения цвета, точечной коррозии, расплавленной изоляции, затвердевшей смазки, коррозии или признаков смещения наконечника. Соблюдайте утвержденные значения крутящего момента для конкретной клеммы и крепежа. «Затянуто на ощупь» не является надежным стандартом. Чрезмерная затяжка также может повредить резьбу, деформировать контактные поверхности или создать нагрузку на клеммы вводов.

Уделяйте особое внимание периоду после крупных работ: замены кабеля, обслуживания во время отключения, аварийного события, установки новых нагрузок, транспортировки и перемещения. Именно в эти моменты у ранее стабильного трансформатора может возникнуть проблема соединения.

Масло и изоляция показывают, что происходит внутри

Для маслонаполненного трансформатора 10 кВ масло является одновременно охлаждающей средой и диагностическим материалом. Видимая утечка, падение уровня масла, поврежденная прокладка или попадание влаги через осушители и уплотнения никогда не должны считаться лишь косметической проблемой. Меньшее количество масла может снизить эффективность охлаждения; влага и окисление снижают диэлектрическую прочность и ускоряют старение изоляции.

Регулярные испытания масла должны основываться на критичности площадки, истории оборудования и применимой программе технического обслуживания. Обычные оценки могут включать пробивное напряжение, содержание влаги, кислотность, межфазное натяжение и анализ растворенных газов. Результаты необходимо интерпретировать в контексте. Одно неудовлетворительное значение может потребовать подтверждения или исследования; ухудшающийся тренд часто информативнее отдельного результата испытания.

Анализ растворенных газов может обеспечить раннее предупреждение о перегреве, частичных разрядах, дуговых процессах или другой внутренней активности, однако он не позволяет с уверенностью выявить каждую неисправность. Правильной реакцией обычно является сравнение исторических результатов, анализ событий нагрузки и температуры, осмотр связанного оборудования и консультация с производителем трансформатора или квалифицированным специалистом по диагностике, если характеристики газов вызывают беспокойство.

Не пытайтесь решить каждую температурную проблему фильтрацией или заменой масла. Если первопричиной является ослабленное соединение НН, неисправный вентилятор охлаждения или чрезмерные гармоники, свежее масло не устранит источник нагрева.

Настройки защиты должны соответствовать реальным условиям эксплуатации

Сигнализация перегрева, индикаторы температуры обмоток, устройства давления, сигнализация уровня масла, реле Бухгольца при их наличии и защита от перегрузки ценны только тогда, когда они работоспособны и правильно согласованы. Распространенным слабым местом является сигнализация, которая в жаркую погоду стала восприниматься как «нормальная». Такая практика устраняет предупреждающий запас, защищающий трансформатор при возникновении второй проблемы.

Анализируйте записи событий после каждого отключения, сигнала тревоги или необычного повышения температуры. Отмечайте уровень нагрузки, условия окружающей среды, последовательность коммутаций, работу ступеней охлаждения и реакцию защиты. Сброс реле без документированной причины превращает полезное предупреждение в утраченное диагностическое свидетельство.

Координация защиты также должна отражать изменения на стороне низкого напряжения. Новые приводы с регулируемой скоростью, выпрямители, сварочные нагрузки, конденсаторные батареи или крупные двигатели могут изменять форму тока, пиковый спрос и характер неисправностей. Если профиль нагрузки изменился, оценка трансформатора и проверка защиты должны измениться вместе с ним.

Когда ремонт целесообразен, а когда замена безопаснее

Очистка радиаторов, восстановление вентиляции, замена неисправных вентиляторов, устранение дисбаланса нагрузки, ремонт утечек и повторная затяжка соединений часто эффективны, если трансформатор не имеет признаков значительного внутреннего повреждения. Решение становится более серьезным, когда перегрев повторяется, результаты испытаний изоляции ухудшаются, тренды растворенных газов становятся неблагоприятными или устройство постоянно слишком мало для текущей нагрузки.

Замену следует оценивать как решение по обеспечению надежности, особенно для промышленных предприятий, сетевых подключений объектов возобновляемой энергетики, общественных объектов, операций с интенсивной обработкой данных и медицинских учреждений, где незапланированное отключение имеет высокую эксплуатационную стоимость. Спецификация на замену должна учитывать фактический рост нагрузки, коэффициент трансформации, условия охлаждения, воздействие окружающей среды, требования к эффективности, интерфейсы защиты и доступ для обслуживания.

Для проектов, требующих преобразования среднего напряжения в распределительную сеть класса 400 V, масляный силовой распределительный трансформатор 15kV/0.4kV является примером категории продукции, которую следует оценивать в соответствии с реальным рабочим циклом площадки, а не выбирать только по мощности. Такие варианты, как растительное масло FR3, могут быть актуальны, когда на спецификацию влияют требования пожарной безопасности или экологические соображения. Окончательный выбор все равно должен быть проверен на соответствие применимым стандартам, требованиям сети и условиям монтажа.

Jinshida Electric Power Technology Co., Ltd. поддерживает области применения передачи и распределения электроэнергии посредством разработки продукции, производства и ориентированного на качество сервиса. В контексте технического обслуживания полезный вклад заключается не просто в поставке оборудования, а в обеспечении совместного учета спецификации трансформатора, условий площадки, эксплуатационного профиля и плана осмотров до ввода замены в эксплуатацию.

Практические действия при начале повышения температуры

При возникновении температурного сигнала избегайте резких изменений без понимания рабочего состояния. Сначала подтвердите показание и сравните его с нагрузкой и условиями окружающей среды. Затем осмотрите оборудование охлаждения, вентиляцию помещения, уровень масла, видимые утечки и горячие точки на клеммах с использованием утвержденных безопасных процедур. Проверьте фазные токи и наличие недавно добавленной или аномальной отходящей нагрузки.

Если температура продолжает расти, снижение нагрузки обычно является наиболее безопасной немедленной мерой во время расследования причины. Быстро повышайте уровень реагирования при наличии дыма, утечки масла рядом с горячими частями, необычного шума, сильного запаха, срабатывания устройства давления, повторяющихся сигналов тревоги или признаков дугового процесса. Такие признаки могут указывать на развивающуюся внутреннюю неисправность или неисправность соединения, которой не следует управлять путем продолжения эксплуатации.

Надежная работа обеспечивается дисциплинированными последующими действиями: документируйте событие, устраните подтвержденную причину, проверьте температуры после ремонта и обновите историю технического обслуживания. Трансформатор 10 кВ, работающий в стабильном тепловом режиме, значительно проще обслуживать, чем трансформатор, который постоянно доводят до пределов его возможностей.

Часто задаваемые вопросы

Может ли трансформатор 10 кВ работать с высокой температурой, не будучи неисправным?

Да. Высокая температура окружающей среды и допустимая пиковая нагрузка могут повышать температуру. Причиной для беспокойства является повышение температуры, чрезмерное для данной нагрузки и условий, усиливающееся с течением времени или сопровождающееся дисбалансом фаз, неисправностями охлаждения, сигналами тревоги либо аномальными результатами испытаний масла.

Достаточно ли очистки радиатора для устранения перегрева?

Этого достаточно только тогда, когда фактической причиной является ограниченный отвод тепла. Очистка не устранит работу с перегрузкой, ослабленные клеммы, внутренние дефекты обмоток, плохое состояние масла или неисправную цепь управления охлаждением.

Как часто следует проверять клеммные соединения?

Используйте утвержденный график технического обслуживания площадки, а затем усиливайте контроль после неисправностей, установки новых нагрузок, крупных работ во время отключения, перемещения или повторяющихся тепловых сигналов тревоги. Термографическое сканирование под нагрузкой может помочь определить приоритетность соединений, требующих более тщательной проверки.

Следует ли оставлять перегревающийся трансформатор в работе до следующего планового окна отключения?

Это зависит от причины, тренда температуры, состояния защиты и критичности площадки. Продолжение работы не подходит, когда температура неконтролируемо растет, срабатывают устройства безопасности, подозревается дуговой процесс или присутствуют признаки внутренней неисправности. Снизьте нагрузку и следуйте аварийной процедуре площадки.
