Comment réduire les risques de surchauffe et de défaillance des transformateurs 10 kV

Un transformateur de 10 kV tombe rarement en panne à cause d’un seul événement spectaculaire. Plus souvent, la chaleur s’accumule discrètement : une connexion développe une résistance, un circuit de refroidissement se restreint, une période de surcharge dure plus longtemps que prévu, ou une isolation vieillissante perd sa marge. Au moment où une alarme se déclenche, les dommages peuvent déjà inclure une huile dégradée, des contacts carbonisés ou une isolation d’enroulement affaiblie.

L’objectif pratique n’est pas de maintenir un transformateur « froid » en permanence. Il s’agit de conserver les températures dans les limites prévues par sa conception, d’identifier rapidement toute élévation anormale de température et de corriger la cause réelle avant que le stress thermique ne provoque une interruption de service. Cela nécessite d’examiner conjointement la charge, le refroidissement, les connexions, l’état de l’huile et les enregistrements de protection, plutôt que de considérer chaque relevé isolément.

Où commence généralement la surchauffe d’un transformateur de 10 kV

La chaleur dans un transformateur de 10 kV provient des pertes électriques normales, mais une chaleur anormale présente un schéma particulier. Les pertes cuivre augmentent rapidement avec le courant, tandis que les pertes fer restent présentes même à faible charge. Une unité peut donc fonctionner correctement pendant la production normale, mais surchauffer lors des changements d’équipe, des démarrages de moteurs, des pointes saisonnières ou d’un transfert imprévu de charge depuis un autre départ.

La surcharge est le premier élément à vérifier, mais elle ne doit pas devenir le diagnostic automatique. Un transformateur fonctionnant en dessous de sa charge prévue peut néanmoins développer un point chaud dangereux si une borne est desserrée, un contact de traversée est contaminé, un changeur de prises présente une pression de contact insuffisante ou si la circulation à l’intérieur de la cuve est entravée. La température globale de l’huile en partie supérieure peut sembler seulement modérément élevée alors qu’une connexion localisée se détériore déjà.

En pratique, les causes les plus fréquentes sont :

• Une charge de longue durée dépassant la capacité thermique du transformateur ou des charges de pointe répétées avec un temps de refroidissement insuffisant.
• Des ailettes de radiateur obstruées, des ventilateurs ou pompes défaillants, une mauvaise circulation d’air autour de l’enceinte, ainsi que l’accumulation de poussière ou de débris.
• Des bornes BT ou HT desserrées, des surfaces de contact oxydées, des cosses de câble endommagées et un couple de serrage insuffisant des boulons.
• Un niveau d’huile bas, une fuite d’huile, une pénétration d’humidité ou une huile dégradée qui ne transfère plus efficacement la chaleur.
• Un déséquilibre des charges entre phases, en particulier lorsque de grandes charges monophasées ont été ajoutées progressivement.
• Une détérioration de l’isolation, des défauts d’enroulement, des défauts de changeur de prises ou un flux magnétique anormal causé par les conditions de tension.

Le point essentiel est simple : la température est un symptôme. Réduire la valeur affichée sans identifier la source ne fait que retarder la panne suivante.

Commencez par une référence, et non par une seule lecture de température

Une valeur de température a peu de sens sans contexte. Enregistrez la température ambiante, le courant de charge sur toutes les phases, la température de l’huile en partie supérieure, la température des enroulements lorsqu’elle est disponible, l’état des équipements de refroidissement et l’heure de la journée. Un transformateur de 10 kV fonctionnant à une certaine température d’huile par une matinée fraîche peut nécessiter plus d’attention que la même température lors d’un après-midi chaud avec une charge plus élevée.

Les données de tendance sont plus utiles qu’une inspection ponctuelle. Comparez un même niveau de charge dans le temps. Si la température de l’huile ou des enroulements augmente progressivement alors que les conditions ambiantes et la charge restent globalement similaires, examinez les performances de refroidissement, la résistance des contacts, l’état de l’huile et les pertes internes. Une variation brusque exige une intervention plus rapide, car elle peut indiquer une batterie de ventilateurs défaillante, un circuit d’huile obstrué, un nouveau déséquilibre de charge ou une connexion à haute résistance.

Une règle de travail utile consiste à étudier les écarts entre phases avec autant de sérieux que les températures absolues élevées. Une phase transportant un courant nettement supérieur ou présentant une terminaison de câble plus chaude peut orienter directement vers la zone de défaut. Ne supposez pas que le transformateur lui-même est défectueux avant d’avoir contrôlé les circuits en aval et la répartition des charges.

Maîtrisez la charge avant qu’elle ne maîtrise le transformateur

L’examen de la charge doit inclure davantage que la puissance nominale en kVA du transformateur. Vérifiez la demande horaire réelle, le facteur de puissance, l’équilibre des phases, les conditions de démarrage des moteurs, les équipements générant des harmoniques et les ajouts futurs prévus. Un transformateur qui semble correctement dimensionné dans un rapport mensuel d’énergie peut néanmoins subir de courtes périodes de stress thermique sévère invisibles dans les données moyennées.

Les surcharges répétées doivent être considérées comme une décision d’exploitation, et non comme une opération de maintenance courante. La capacité de surcharge temporaire dépend de la conception du transformateur, de l’état du refroidissement, de l’état de l’isolation, de la température initiale, de la température ambiante et de la durée. Elle ne constitue pas une autorisation générale de fonctionner au-dessus de la puissance nominale dès que la production l’exige.

Par exemple, certaines conceptions immergées dans l’huile avec bobines en cuivre peuvent autoriser une charge de courte durée allant jusqu’à 150 % de la capacité nominale pendant un maximum de deux heures, à condition que la température de l’huile soit surveillée et maintenue à 95 degrés C ou moins. Cette valeur doit être confirmée par la documentation spécifique du fabricant et les conditions du site. Elle ne convient pas comme objectif d’exploitation permanent et ne doit pas être utilisée pour un transformateur présentant déjà des problèmes d’huile, de refroidissement ou d’isolation.

Lorsque les pointes de charge ne peuvent être évitées, envisagez des solutions pratiques : transférer les charges non critiques, échelonner les démarrages des gros moteurs, améliorer le facteur de puissance lorsque cela est approprié, rééquilibrer les circuits monophasés ou installer une capacité supplémentaire. Réduire légèrement la charge pendant la période la plus chaude peut produire une amélioration de la marge thermique bien plus importante que prévu.

La circulation d’air et le refroidissement par huile nécessitent une inspection physique

De nombreux cas de surchauffe sont résolus à l’extérieur de la cuve. Les unités extérieures peuvent accumuler de la poussière, des feuilles, des films plastiques, des débris de construction ou des nids d’insectes autour des radiateurs et des voies de ventilation. Les locaux de transformateurs intérieurs peuvent présenter des persiennes obstruées, des ventilateurs d’extraction défaillants, des portes fermées ou de nouveaux équipements placés trop près du transformateur.

Inspectez l’installation, et pas seulement le panneau de commande. Vérifiez que les surfaces des radiateurs sont accessibles et propres, que les ventilateurs de refroidissement tournent dans le sens prévu, que les indications des pompes correspondent au fonctionnement réel et que l’air chaud peut quitter l’espace. Pour une installation immergée dans l’huile, il est important de maintenir un dégagement suffisant par rapport aux murs ; une configuration laissant au moins 1.5 mètres d’espace par rapport au mur peut aider à préserver la circulation d’air et l’accès pour l’inspection, lorsque la conception de l’équipement et les exigences locales d’installation le permettent.

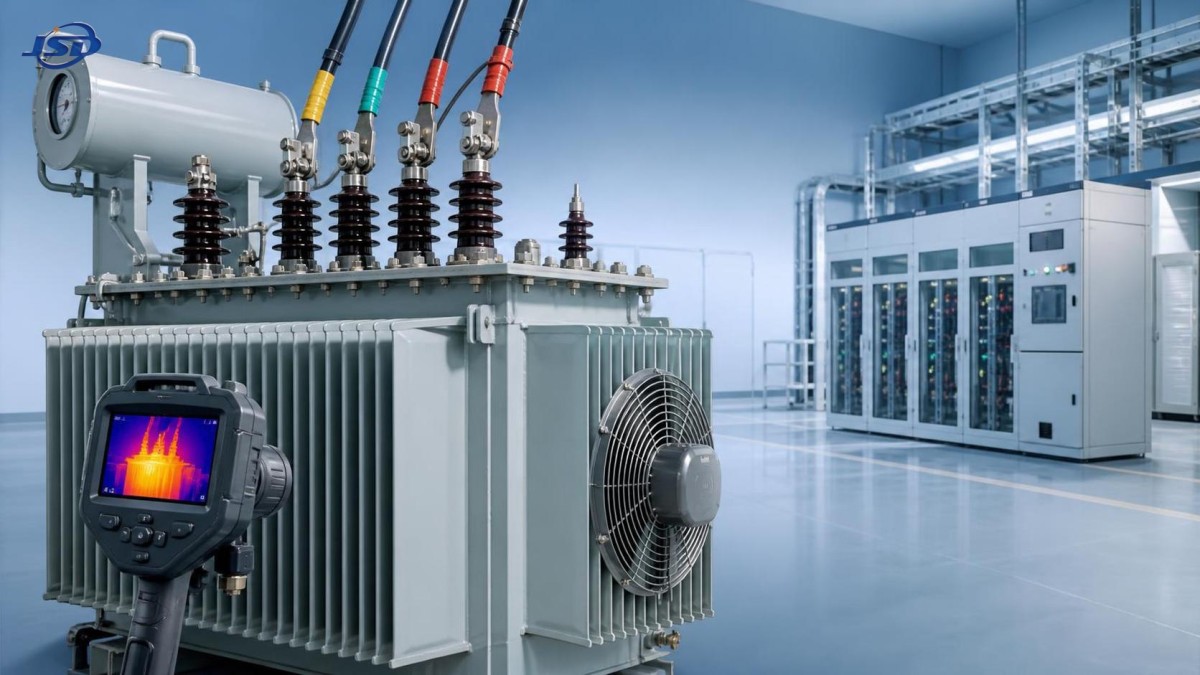

La thermographie infrarouge est particulièrement précieuse après que le transformateur s’est stabilisé sous une charge significative. Inspectez les traversées HT et BT, les terminaisons de câbles, les points neutres, les connexions de mise à la terre, les collecteurs de radiateurs, les compartiments du changeur de prises et les bornes des ventilateurs de refroidissement. Une connexion chaude apparaît souvent avant de déclencher une alarme. La thermographie est toutefois un outil de dépistage, et non une preuve à elle seule : la chaleur réfléchie, les erreurs d’émissivité et les différents états de surface peuvent induire l’opérateur en erreur. Confirmez les emplacements suspects par des contrôles de suivi sûrs et des mesures électriques.

Les connexions desserrées sont de petits défauts aux conséquences importantes

Une connexion desserrée crée une résistance ; la résistance crée de la chaleur ; la chaleur accélère l’oxydation et augmente davantage la résistance. Cette boucle de rétroaction peut endommager étonnamment rapidement les bornes, l’isolation des câbles, les traversées et les appareillages de commutation.

Lors d’une mise hors tension planifiée, inspectez les surfaces de contact afin de détecter une décoloration, des piqûres, une isolation fondue, une graisse durcie, de la corrosion ou des signes de déplacement d’une cosse. Respectez les valeurs de couple approuvées pour la borne et la quincaillerie concernées. Un serrage « au ressenti » n’est pas une norme fiable. Un serrage excessif peut également endommager les filetages, déformer les surfaces de contact ou soumettre les bornes de traversée à des contraintes.

Accordez une attention particulière après des travaux majeurs : remplacement de câble, maintenance durant un arrêt, événement de défaut, installation de nouvelles charges, transport ou déplacement. Ce sont les moments où un transformateur auparavant stable peut acquérir un problème de connexion.

L’huile et l’isolation révèlent ce qui se passe à l’intérieur

Pour un transformateur de 10 kV rempli d’huile, l’huile constitue à la fois le liquide de refroidissement et le milieu de diagnostic. Une fuite visible, une baisse du niveau d’huile, un joint endommagé ou une pénétration d’humidité par les reniflards et les joints ne doivent jamais être considérés comme un simple problème esthétique. Une quantité d’huile insuffisante peut réduire les performances de refroidissement ; l’humidité et l’oxydation réduisent la rigidité diélectrique et accélèrent le vieillissement de l’isolation.

Les essais d’huile de routine doivent être fondés sur la criticité du site, l’historique de l’équipement et le programme de maintenance applicable. Les évaluations courantes peuvent inclure la tension de claquage diélectrique, l’humidité, l’acidité, la tension interfaciale et l’analyse des gaz dissous. Les résultats doivent être interprétés dans leur contexte. Une seule valeur défavorable peut nécessiter une confirmation ou une investigation ; une tendance à la dégradation est souvent plus informative qu’un résultat d’essai isolé.

L’analyse des gaz dissous peut fournir une alerte précoce concernant une surchauffe, une décharge partielle, un arc électrique ou toute autre activité interne, mais elle n’identifie pas chaque défaut avec certitude. La réponse appropriée consiste généralement à comparer les résultats historiques, à examiner les événements de charge et de température, à inspecter les équipements associés et à consulter le fabricant du transformateur ou un spécialiste qualifié du diagnostic lorsque les profils de gaz sont préoccupants.

N’essayez pas de résoudre chaque problème de température par filtration ou remplacement de l’huile. Si la cause profonde est une connexion BT desserrée, un ventilateur de refroidissement défaillant ou des harmoniques excessives, une huile neuve n’éliminera pas la source de chaleur.

Les réglages de protection doivent correspondre aux conditions réelles d’exploitation

Les alarmes de surtempérature, les indicateurs de température des enroulements, les dispositifs de pression, les alarmes de niveau d’huile, les relais Buchholz lorsqu’ils sont installés et les protections contre les surcharges ne sont utiles que s’ils sont fonctionnels et correctement coordonnés. Un point faible fréquent est une alarme devenue considérée comme « normale » par temps chaud. Cette pratique supprime la marge d’avertissement qui protège le transformateur lorsqu’un second problème apparaît.

Examinez les enregistrements d’événements après chaque déclenchement, alarme ou élévation inhabituelle de température. Notez le niveau de charge, les conditions ambiantes, la séquence de manœuvre, le fonctionnement des étages de refroidissement et la réponse de la protection. Réinitialiser un relais sans cause documentée transforme un avertissement utile en preuve de diagnostic perdue.

La coordination des protections doit également refléter les changements du côté basse tension. De nouveaux variateurs de vitesse, redresseurs, charges de soudage, batteries de condensateurs ou gros moteurs peuvent modifier la forme d’onde du courant, la demande de pointe et le comportement en cas de défaut. Si le profil de charge a changé, l’évaluation du transformateur et l’examen des protections doivent évoluer en conséquence.

Quand la réparation est judicieuse et quand le remplacement est plus sûr

Le nettoyage des radiateurs, le rétablissement de la ventilation, le remplacement des ventilateurs défaillants, la correction du déséquilibre de charge, la réparation des fuites et le resserrage au couple des connexions sont souvent efficaces lorsque le transformateur ne présente aucun signe de dommage interne important. La décision devient plus sérieuse lorsque la surchauffe s’est répétée, que les résultats des essais d’isolation se dégradent, que les tendances des gaz dissous s’aggravent ou que l’unité est constamment trop petite pour la charge actuelle.

Le remplacement doit être évalué comme une décision de fiabilité, en particulier pour les installations industrielles, les raccordements au réseau d’énergies renouvelables, les établissements publics, les activités fortement dépendantes des données et les sites de santé où une interruption imprévue entraîne un coût opérationnel élevé. La spécification de remplacement doit prendre en compte la croissance réelle de la charge, le rapport de tension, les conditions de refroidissement, l’exposition environnementale, les exigences d’efficacité, les interfaces de protection et l’accès pour la maintenance.

Pour les projets nécessitant une conversion de la moyenne tension vers une distribution de classe 400 V, letransformateur de distribution de puissance immergé dans l’huile 15kV/0.4kV constitue un exemple de catégorie de produit qui doit être évaluée en fonction du cycle de service réel du site, plutôt que sélectionnée uniquement selon sa capacité. Des options telles que l’huile végétale FR3 peuvent être pertinentes lorsque les considérations de sécurité incendie ou d’environnement influencent la spécification. Le choix final doit néanmoins être vérifié par rapport aux normes applicables, aux exigences du réseau et aux conditions d’installation.

Jinshida Electric Power Technology Co., Ltd. accompagne les applications de transport et de distribution d’électricité par le développement de produits, la fabrication et un service axé sur la qualité. Dans un contexte de maintenance, la contribution utile ne consiste pas simplement à fournir des équipements ; elle consiste à veiller à ce que la spécification du transformateur, l’environnement du site, le profil d’exploitation et le plan d’inspection soient examinés conjointement avant la mise en service d’un remplacement.

Une réponse pratique lorsque la température commence à augmenter

Lorsqu’une alarme de température se produit, évitez d’apporter des changements brusques sans comprendre l’état de fonctionnement. Commencez par confirmer la lecture et la comparer aux conditions de charge et ambiantes. Inspectez ensuite l’équipement de refroidissement, la ventilation du local, le niveau d’huile, les fuites visibles et les points chauds aux bornes en utilisant des procédures de sécurité approuvées. Vérifiez les courants de phase et recherchez une charge en aval nouvellement ajoutée ou anormale.

Si la température continue d’augmenter, la réduction de charge est généralement la mesure immédiate la plus sûre pendant l’investigation de la cause. Intervenez rapidement en présence de fumée, de fuite d’huile près de pièces chaudes, de bruit anormal, d’odeur forte, de fonctionnement d’un dispositif de pression, d’alarmes répétées ou de signes d’arc électrique. Ces signes peuvent indiquer un défaut interne ou lié à une connexion en cours de développement qui ne doit pas être géré par la poursuite de l’exploitation.

Un fonctionnement fiable repose sur un suivi rigoureux : documenter l’événement, corriger la cause confirmée, vérifier les températures après la réparation et mettre à jour l’historique de maintenance. Un transformateur de 10 kV fonctionnant selon un régime thermique stable est bien plus facile à entretenir qu’un transformateur constamment poussé à la limite de ses capacités.

Questions fréquemment posées

Un transformateur de 10 kV peut-il fonctionner à haute température sans être défectueux ?

Oui. Une température ambiante élevée et des pointes de charge légitimes peuvent augmenter les températures. Le problème est une élévation de température excessive au regard de la charge et des conditions, qui augmente avec le temps ou s’accompagne d’un déséquilibre de phase, de défauts de refroidissement, d’alarmes ou de résultats anormaux d’analyse d’huile.

Le nettoyage du radiateur suffit-il à résoudre une surchauffe ?

Il est suffisant uniquement lorsque la dissipation thermique limitée est la cause réelle. Le nettoyage ne corrigera pas un fonctionnement en surcharge, des bornes desserrées, des défauts internes d’enroulement, un mauvais état de l’huile ou un circuit de commande du refroidissement défaillant.

À quelle fréquence les connexions des bornes doivent-elles être contrôlées ?

Suivez le calendrier de maintenance approuvé du site, puis renforcez la surveillance après des défauts, l’installation de nouvelles charges, des travaux majeurs lors d’un arrêt, un déplacement ou des alarmes thermiques répétées. Les inspections thermographiques sous charge peuvent aider à déterminer les connexions nécessitant une inspection plus approfondie.

Un transformateur en surchauffe doit-il rester en service jusqu’à la prochaine fenêtre d’arrêt ?

Cela dépend de la cause, de la tendance de température, de l’état des protections et de la criticité du site. La poursuite de l’exploitation n’est pas appropriée lorsque les températures augmentent de manière incontrôlable, que les dispositifs de sécurité fonctionnent, qu’un arc électrique est suspecté ou que des indicateurs de défaut interne sont présents. Réduisez la charge et suivez la procédure d’urgence du site.
