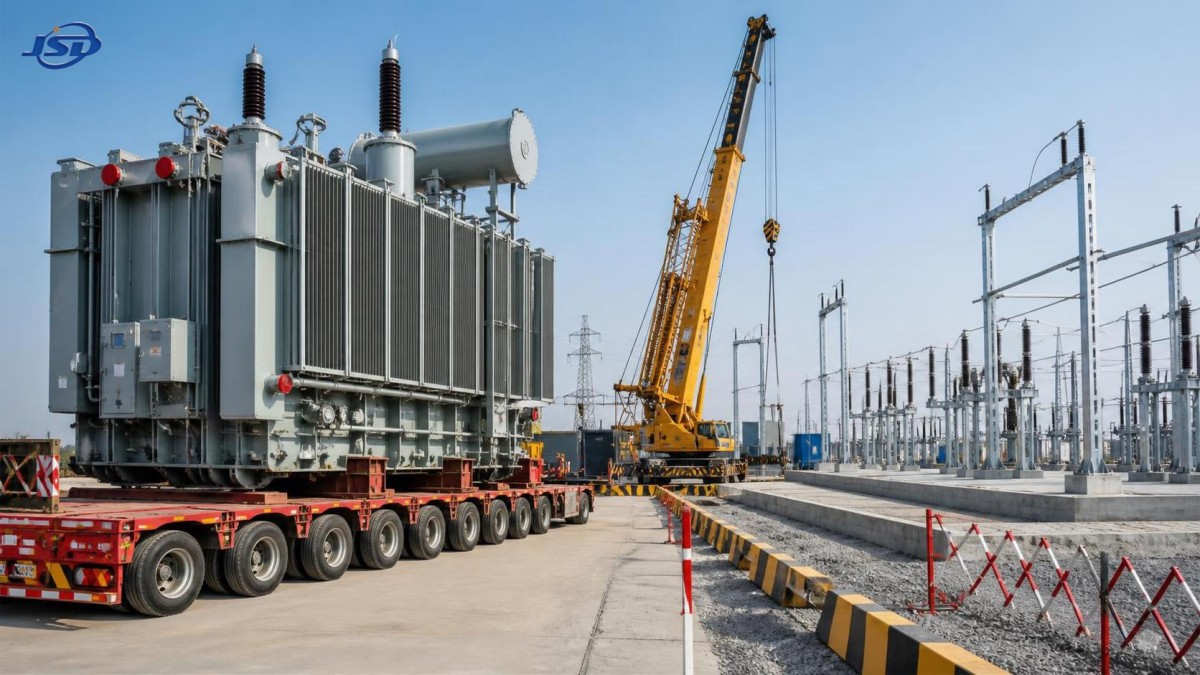

Силовые трансформаторы большой мощности: транспортировка, монтаж и контроль проектных рисков

Крупные силовые трансформаторы относятся к наиболее значимым активам в проектах электросетей, промышленных объектов или инфраструктуры. Задолго до подачи напряжения на подстанцию или обеспечения технологического предприятия они формируют сложную цепочку решений: обследование маршрута, расчёты подъёмных операций, готовность строительной части, контроль интерфейсов, консервация, испытания и планирование действий на случай непредвиденных обстоятельств. В графике закупок трансформатор может выглядеть как одна позиция, но на практике он представляет собой проект внутри проекта.

Для руководителей проектов ключевая задача заключается не просто в доставке агрегата на площадку. Необходимо доставить его без скрытых повреждений, установить в состоянии, обеспечивающем надёжное проведение пусконаладочных работ, и не допустить, чтобы одно запоздавшее или неопределённое действие повлияло на всех связанных подрядчиков. Ниже приведены рекомендации по управлениюкрупными силовыми трансформаторами от отгрузки с завода до подачи напряжения с особым вниманием к рискам, которые с наибольшей вероятностью влияют на сроки, стоимость и долгосрочные характеристики актива.

Начинайте с маршрута, а не с даты отгрузки

Планирование транспортировки крупного трансформатора следует начинать ещё на этапе определения стратегии поставки. Общая масса отправления важна, но это лишь часть задачи. Команде проекта также необходима подтверждённая информация о транспортных габаритах, нагрузках на оси, центре тяжести, точках подъёма, ограничениях железнодорожных или автомобильных маршрутов, грузоподъёмности мостов, ограничениях портов, радиусах поворота, высотных габаритах и состоянии последнего участка подъездной дороги.

Маршрут, который выглядит приемлемым на карте, может оказаться непригодным из-за узкого подъезда к мосту, неучтённой линии инженерных коммуникаций, слабого грунта у ворот подстанции или временной водопропускной трубы, установленной для строительного транспорта. Обнаружение таких проблем после того, как трансформатор уже находится в порту или ожидает тяжеловозного транспорта, обходится дорого. Ими можно управлять, если выявить их достаточно рано для усиления участка дороги, корректировки конфигурации прицепа, переноса линии или пересмотра последовательности работ на площадке.

Практический вывод прост: не рассматривайте обследование маршрута как формальность логистики. Это инженерный результат работ. Обследование должно совместно рассматриваться логистическим оператором, подрядчиком по гражданскому строительству, поставщиком трансформатора, специалистом по подъёмным операциям и командой проекта. Любое неподтверждённое допущение должно быть зафиксировано как риск, закреплено за ответственным лицом и устранено до разрешения на отправку.

Информация, которую необходимо зафиксировать до разрешения на отгрузку

• Окончательная масса и габариты отправления, включая отдельные комплектующие и транспортные рамы.
• Подтверждённый центр тяжести, утверждённые инструкции по подъёму домкратами и подъёму краном, а также допустимые положения при обращении.
• Ограничения, характерные для маршрута, требуемые разрешения, требования к сопровождению и погодные ограничения.
• Готовность подъезда к площадке, включая ширину ворот, зоны установки кранов, несущую способность дорог и водоотвод.
• Обязанности при приёмке: кто проводит осмотр, подписывает документы о поставке, контролирует индикаторы ударных воздействий и организует хранение.
• Протокол связи при изменениях маршрута, задержках, инцидентах или необычных показаниях ударных индикаторов.

Также разумно различать «транспортный маршрут» и «последние 200 метров». Последний участок внутри площадки часто характеризуется наибольшей неопределённостью, поскольку используется совместно с земляными работами, прокладкой кабельных траншей, временными сооружениями и другими подрядчиками. Перемещение тяжёлого трансформатора не может безопасно зависеть от рабочей зоны, которая меняется каждый день.

Защитите трансформатор от повреждений, которые не видны сразу

Видимые повреждения привлекают внимание, поскольку их легко заметить: вмятина на радиаторе, повреждённое лакокрасочное покрытие, сломанный ящик для ввода или смещённая упаковка. Более серьёзную обеспокоенность вызывают условия, способные повлиять на активную часть без явных внешних признаков. Чрезмерный удар, вибрация, проникновение влаги, потеря давления сухого воздуха, загрязнение или ненадлежащая практика хранения могут привести к проблемам, которые проявятся только во время испытаний или, что ещё хуже, после подачи напряжения.

Регистраторы ударов и индикаторы наклона полезны, но они не заменяют дисциплинированный контроль. Их показания следует проверять в согласованных точках передачи, как правило, при отгрузке с завода, обработке в порту, прибытии на площадку и окончательной установке. Если регистратор указывает на событие за пределами согласованного диапазона, ответной мерой не должно быть автоматическое принятие или отклонение. Команде необходим чётко определённый порядок эскалации: обеспечить сохранность агрегата, уведомить производителя, сохранить записи, осмотреть соответствующие зоны и определить, требуется ли электрическая или механическая проверка.

Контроль влажности заслуживает не меньшего внимания. Многие крупные силовые трансформаторы транспортируются под защитой сухого воздуха или азота, в зависимости от утверждённого метода консервации. Показания давления, записи точки росы, если применимо, и состояние уплотнений необходимо контролировать на протяжении всей транспортировки и хранения. Агрегат может безопасно храниться длительное время при контролируемой консервации; однако он также может потерять месяцы графика, если такой контроль предполагается, а не документируется.

Период монтажа является проверкой координации

Монтаж трансформатора часто описывают как подъёмную операцию. В действительности подъём — лишь один строго контролируемый момент в более широком периоде монтажа. Фундамент должен достичь требуемого состояния. Системы сбора масла и дренажа должны быть завершены. Необходимо скоординировать интерфейсы противопожарной защиты, заземление, кабельные трассы, готовность диспетчерской и доступ для монтажных бригад. Если эти фронты работ не завершены, трансформатор может прибыть на площадку, но при этом подвергаться ненужным перемещениям, хранению или переделкам.

Перед перемещением агрегата с транспортного средства проведите официальную проверку готовности. Это не формальная встреча; это возможность остановить недостаточно подготовленную операцию до того, как она станет инцидентом. Проверьте утверждённый план подъёма, сертификаты кранов и их грузоподъёмность при фактическом вылете стрелы, расчёты несущей способности грунта, прогноз погоды, зоны отчуждения, каналы связи, меры на случай непредвиденных обстоятельств и квалификацию всех лиц, выполняющих критически важные роли.

Инструкции производителя трансформатора по обращению имеют приоритет над неформальными привычками на площадке. Точки установки домкратов, направления тяги, подъёмные проушины, требования к траверсам и допустимые наклоны являются специфичными для данного агрегата. Даже бригада, имеющая опыт работы с аналогичным оборудованием, должна действовать по утверждённым инструкциям для этого оборудования. «Мы уже делали это раньше» не является инженерной мерой контроля.

Распространённые риски при монтаже, требующие активного управления

Хранение — это не бездействие

При изменении строительных графиков трансформаторы и их комплектующие могут оставаться на площадке дольше запланированного. Именно здесь проекты могут непреднамеренно превратить управляемую задержку в проблему качества актива. Условия хранения должны соответствовать требованиям производителя по консервации, с чётко определённой периодичностью осмотров и назначенной ответственностью. Команда должна фиксировать состояние давления, состояние осушителя, если он используется, внешнюю коррозию, защиту от погодных воздействий, целостность упаковки и любые признаки скопления воды вокруг фундамента или зоны хранения.

Комплектующие требуют собственного контроля. Вводы, детали переключателя ответвлений, охлаждающее оборудование, шкафы управления и комплекты прокладок не должны теряться в общей складской системе. Отсутствующий или неправильно хранимый комплектующий может задержать сборку так же эффективно, как и поздняя поставка трансформатора. Прослеживаемость на уровне упаковок снижает этот риск и помогает пусконаладочной команде подтвердить, что окончательная конфигурация соответствует утверждённой документации.

Пусконаладочные работы должны подтверждать всю установку, а не только трансформатор

Успешная программа пусконаладочных работ подтверждает не только значения сопротивления изоляции и проверки коэффициента трансформации. Она удостоверяет, что трансформатор, система защиты, управление охлаждением, переключатель ответвлений, система заземления, вспомогательное питание, сигнализация и эксплуатационные процедуры работают как единая интегрированная система. Точный объём испытаний зависит от класса напряжения, конструкции, спецификаций проекта и рекомендаций производителя, однако руководитель проекта должен понимать логику последовательности.

Испытания и осмотры обычно включают визуальные и механические проверки, оценку состояния масла, испытания изоляции и обмоток, проверку коэффициента трансформации, подтверждение группы соединения, испытания вводов, если предусмотрено, функциональные проверки охлаждающего оборудования, работу переключателя ответвлений, проверку сигнализации и отключения, а также проверки системы защиты. Результаты следует рассматривать в сопоставлении с заводскими протоколами и критериями приёмки, а не как изолированные числовые значения.

Одна из частых ошибок — сокращение сроков пусконаладочных работ, поскольку гражданское строительство или транспортировка ранее исчерпали резерв времени программы. Это понятно при давлении сроков, но является неудачным компромиссом. Пусконаладочные работы — последняя возможность выявить дефекты монтажа, ошибки подключения, проблемы, связанные с транспортировкой, или несоответствия конфигурации в контролируемых условиях. Дисциплинированная контрольная точка испытаний может защитить годы эксплуатационной службы.

Временное электроснабжение должно быть частью плана управления рисками

Во время монтажа и пусконаладочных работ временное электроснабжение может требоваться для освещения, оборудования для обработки масла, цепей управления, испытательных приборов, насосов, вентиляции, связи и охраны площадки. Потеря такого питания в неподходящий момент может повлиять на мероприятия по консервации или прервать тщательно спланированные работы. Для проектов, которым требуется надёжная генерация на площадке, дизельная генераторная установка открытого типа может поддержать планирование временного электроснабжения в промышленных, коммерческих, сельскохозяйственных и строительных условиях.

Выбор должен соответствовать фактическому профилю нагрузки, а не только наибольшему номиналу на шильдике. Учитывайте пусковые нагрузки, требования к напряжению и частоте, время работы, организацию подачи топлива, заземление, воздействие погодных условий, ограничения по шуму, а также необходимость автоматического переключения питания или параллельной работы. Генераторные установки с основной мощностью 50kVA–500kVA, бесщёточными альтернаторами, электронными регуляторами и опциональной функцией ATS могут быть актуальны там, где временное электроснабжение должно оставаться стабильным в ходе длительных работ на площадке. Ключевой вопрос проекта не в том, «Есть ли у нас генератор?», а в том, «Может ли система временного электроснабжения надёжно поддерживать критически важные работы, которые нельзя прерывать?»

Превратите контроль рисков в постоянную практику проекта

Наилучшие меры контроля для крупных силовых трансформаторов обычно просты; их эффективность определяется своевременностью и ответственностью. На раннем этапе сформируйте реестр рисков, специфичный для трансформатора, затем пересматривайте его на этапах, когда меняются условия: утверждение проекта, одобрение маршрута, выпуск с завода, передача при перевозке, прибытие на площадку, готовность к монтажу, завершение сборки и готовность к подаче напряжения.

Для каждого пункта должны быть определены чёткий триггер и ответная мера. Например, проблема с подъездной дорогой не должна оставаться в виде «контролировать дороги на площадке». Следует указать необходимую проверку несущей способности, ответственное лицо, срок и действия в случае неприемлемого результата. Аналогично, низкое показание давления газа должно инициировать определённую меру по консервации, а не расплывчатое указание «проверить позже». Чёткие действия уменьшают неоднозначность, когда проект находится под давлением.

Контроль документации является частью этой практики. Команда должна поддерживать актуальные утверждённые чертежи, упаковочные листы, заводские протоколы испытаний, транспортные журналы, записи хранения, монтажные контрольные листы, отчёты об инспекциях и результаты пусконаладочных работ в контролируемой системе, доступной соответствующим сторонам. При возникновении проблемы неполные записи могут превратить краткое техническое расследование в длительный спор.

Что должны спросить руководители проекта перед разрешением на подачу напряжения

Перед принятием окончательного решения о подаче напряжения отступите от рассмотрения отдельных пакетов работ. Произошло ли с трансформатором какое-либо нештатное событие при транспортировке или хранении и было ли оно официально закрыто? Все ли комплектующие установлены и правильно идентифицированы? Оценено ли влияние незакрытых пунктов перечня замечаний на эксплуатацию? Соответствуют ли защита, управление, охлаждение, сигнализация и аварийные процедуры установленной конфигурации? Полны ли результаты испытаний, рассмотрены ли они и приняты ли ответственными заинтересованными сторонами?

Эти вопросы не предназначены для задержки проекта. Они создают уверенность, необходимую для ответственной подачи напряжения на дорогостоящий актив. Ожидается, что крупные силовые трансформаторы будут служить десятилетиями, часто в местах, где отключения имеют серьёзные эксплуатационные и общественные последствия. Тщательный процесс транспортировки, монтажа и контроля рисков защищает это ожидание от первого обследования маршрута до первой успешной подачи напряжения.

Для проектных команд наиболее полезный подход — рассматривать трансформатор как взаимосвязанную систему инженерных, логистических, строительных и эксплуатационных решений. Когда эти направления объединяются на раннем этапе, риски становятся видимыми, пока ещё есть возможность ими управлять, а путь к надёжному электроснабжению становится значительно более предсказуемым.
