Como Reduzir os Riscos de Sobreaquecimento e Falhas em Transformadores de 10 kV

Um transformador de 10 kV raramente falha devido a um único evento dramático. Mais frequentemente, o calor se acumula silenciosamente: uma conexão desenvolve resistência, um caminho de resfriamento fica restrito, um período de sobrecarga dura mais do que o planejado ou o isolamento envelhecido perde sua margem. Quando um alarme é acionado, os danos já podem incluir óleo degradado, contatos carbonizados ou isolamento dos enrolamentos enfraquecido.

O objetivo prático não é manter um transformador “frio” o tempo todo. É manter as temperaturas dentro dos limites considerados em seu projeto, identificar precocemente aumentos anormais de temperatura e corrigir a causa real antes que o estresse térmico resulte em uma interrupção. Isso requer analisar conjuntamente a carga, o resfriamento, as conexões, a condição do óleo e os registros de proteção, em vez de tratar cada leitura isoladamente.

Onde o superaquecimento de transformadores de 10 kV geralmente começa

O calor em um transformador de 10 kV é gerado por perdas elétricas normais, mas o calor anormal segue um padrão. As perdas no cobre aumentam rapidamente à medida que a corrente aumenta, enquanto as perdas no núcleo permanecem presentes mesmo com carga leve. Portanto, uma unidade pode operar adequadamente durante a produção normal, mas superaquecer durante trocas de turno, partidas de motores, picos sazonais ou uma transferência inesperada de carga de outro alimentador.

A sobrecarga é o primeiro item a ser verificado, mas não deve se tornar o diagnóstico automático. Um transformador operando abaixo da carga prevista ainda pode desenvolver um ponto quente perigoso se um terminal estiver frouxo, um contato de bucha estiver contaminado, um comutador de derivações tiver baixa pressão de contato ou a circulação dentro do tanque estiver prejudicada. A temperatura geral do óleo superior pode parecer apenas moderadamente alta enquanto uma conexão localizada já está se deteriorando.

Na prática, as causas mais comuns são:

• Carga prolongada além da capacidade térmica do transformador ou cargas de pico repetidas com tempo de resfriamento insuficiente.
• Aletas do radiador obstruídas, falha de ventiladores ou bombas, fluxo de ar insuficiente ao redor do invólucro e acúmulo de poeira ou detritos.
• Terminais de BT ou AT frouxos, superfícies de contato oxidadas, terminais de cabo danificados e torque de aperto inadequado dos parafusos.
• Baixo nível de óleo, vazamento de óleo, entrada de umidade ou óleo degradado que já não transfere calor de forma eficaz.
• Desequilíbrio de carga entre fases, especialmente onde grandes cargas monofásicas foram adicionadas gradualmente.
• Deterioração do isolamento, falhas nos enrolamentos, defeitos no comutador de derivações ou fluxo magnético anormal causado por condições de tensão.

O ponto principal é simples: a temperatura é um sintoma. Reduzir a leitura sem identificar a origem apenas adia a próxima falha.

Comece com uma linha de base, não com uma única leitura de temperatura

Um valor de temperatura tem pouco significado sem contexto. Registre a temperatura ambiente, a corrente de carga em todas as fases, a temperatura do óleo superior, a temperatura dos enrolamentos quando disponível, o estado dos equipamentos de resfriamento e o horário do dia. Um transformador de 10 kV operando a uma determinada temperatura de óleo em uma manhã fria pode exigir mais atenção do que na mesma temperatura durante uma tarde quente com carga maior.

Os dados de tendência são mais úteis do que uma inspeção pontual. Compare o mesmo nível de carga ao longo do tempo. Se a temperatura do óleo ou dos enrolamentos aumentar gradualmente enquanto as condições ambientais e a carga forem, em geral, semelhantes, investigue o desempenho do resfriamento, a resistência de contato, a condição do óleo e as perdas internas. Uma mudança repentina exige ação mais rápida, pois pode indicar falha de um conjunto de ventiladores, caminho de óleo bloqueado, novo desequilíbrio de carga ou uma conexão de alta resistência.

Uma regra prática útil é investigar as diferenças entre fases com a mesma seriedade que temperaturas absolutas elevadas. Uma fase conduzindo substancialmente mais corrente ou apresentando uma terminação de cabo mais quente pode indicar diretamente a área da falha. Não presuma que o próprio transformador está com defeito antes de verificar os circuitos a jusante e a distribuição das cargas.

Controle a carga antes que ela controle o transformador

A análise da carga deve incluir mais do que os kVA da placa de identificação do transformador. Verifique a demanda horária real, o fator de potência, o equilíbrio de fases, as condições de partida de motores, os equipamentos geradores de harmônicos e as futuras ampliações planejadas. Um transformador que parece corretamente dimensionado em um relatório mensal de energia ainda pode enfrentar curtos períodos de estresse térmico severo que não são visíveis em dados médios.

A sobrecarga repetida deve ser tratada como uma decisão operacional, não como uma rotina de manutenção. A capacidade de sobrecarga temporária depende do projeto do transformador, da condição de resfriamento, da condição do isolamento, da temperatura inicial, da temperatura ambiente e da duração. Ela não representa uma autorização geral para operar acima da capacidade nominal sempre que a produção exigir.

Por exemplo, alguns projetos imersos em óleo com bobinas de cobre podem permitir uma carga de curto prazo de até 150% da capacidade nominal por no máximo duas horas, desde que a temperatura do óleo seja monitorada e mantida em ou abaixo de 95 graus C. Esse valor deve ser confirmado na documentação específica do fabricante e nas condições do local. Ele não é adequado como meta operacional permanente e não deve ser usado em um transformador com problemas existentes de óleo, resfriamento ou isolamento.

Quando os picos de carga não puderem ser evitados, considere alternativas práticas: transferir cargas não críticas, escalonar as partidas de grandes motores, melhorar o fator de potência quando apropriado, reequilibrar circuitos monofásicos ou instalar capacidade adicional. Reduzir a carga em uma quantidade modesta durante o período mais quente pode gerar uma melhoria muito maior na margem térmica do que o esperado.

O fluxo de ar e o resfriamento a óleo precisam de inspeção física

Muitos chamados de superaquecimento são resolvidos fora do tanque. Unidades externas podem acumular poeira, folhas, filme plástico, resíduos de construção ou ninhos de insetos ao redor de radiadores e passagens de ventilação. Salas internas de transformadores podem ter venezianas bloqueadas, ventiladores de exaustão com falha, portas fechadas ou novos equipamentos instalados muito próximos ao transformador.

Inspecione a instalação, não apenas o painel de controle. Verifique se as superfícies dos radiadores estão acessíveis e limpas, se os ventiladores de resfriamento giram no sentido previsto, se as indicações das bombas correspondem à operação real e se o ar quente pode sair do ambiente. Para uma instalação imersa em óleo, é importante manter afastamento suficiente das paredes; um layout com pelo menos 1,5 metros de espaço em relação à parede pode ajudar a preservar o fluxo de ar e o acesso para inspeção, quando o projeto do equipamento e os requisitos locais de instalação permitirem.

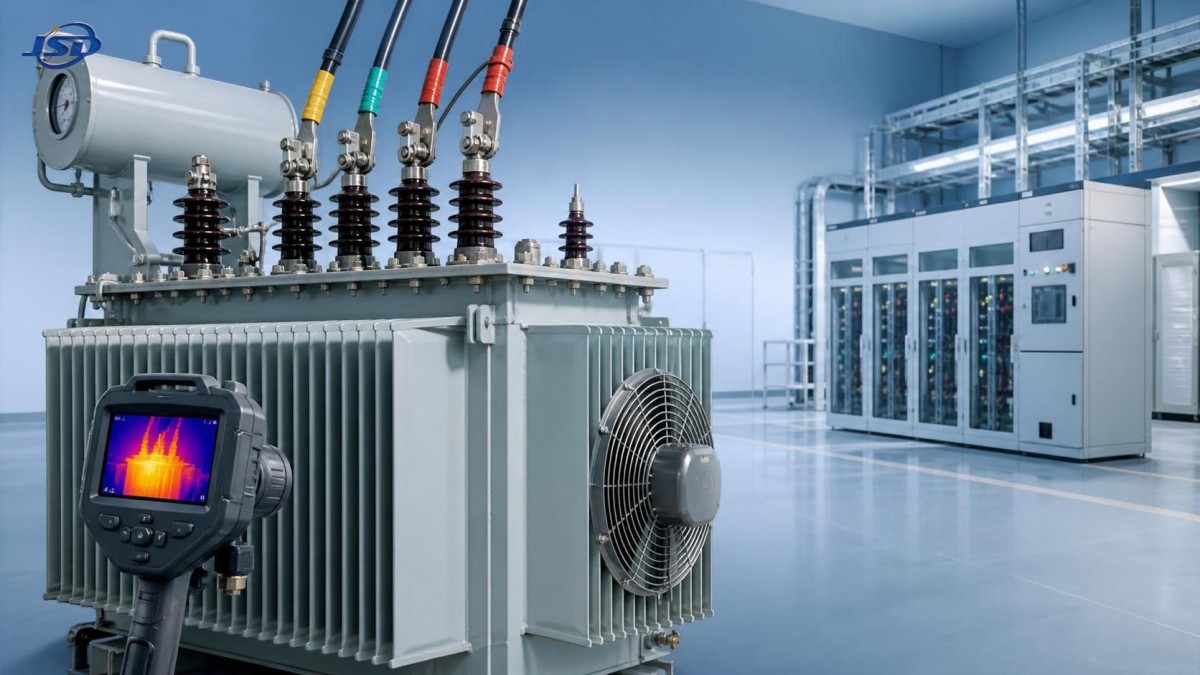

A termografia infravermelha é especialmente valiosa após o transformador se estabilizar sob uma carga significativa. Examine buchas de AT e BT, terminações de cabos, pontos neutros, conexões de aterramento, coletores dos radiadores, compartimentos do comutador de derivações e terminais dos ventiladores de resfriamento. Uma conexão quente frequentemente aparece antes de gerar um alarme. No entanto, a termografia é uma ferramenta de triagem, e não uma prova por si só: calor refletido, erros de emissividade e diferentes acabamentos de superfície podem induzir o operador ao erro. Confirme locais suspeitos com verificações de acompanhamento seguras e medições elétricas.

Conexões frouxas são pequenos defeitos com grandes consequências

Uma conexão frouxa cria resistência; a resistência gera calor; o calor acelera a oxidação e aumenta ainda mais a resistência. Esse ciclo de realimentação pode danificar terminais, isolamento dos cabos, buchas e equipamentos de manobra de forma surpreendentemente rápida.

Durante um isolamento programado, inspecione as superfícies de contato quanto a descoloração, corrosão por pontos, isolamento derretido, graxa endurecida, corrosão ou sinais de deslocamento de um terminal. Siga os valores de torque aprovados para o terminal e os componentes reais. “Apertado ao tato” não é um padrão confiável. O aperto excessivo também pode danificar roscas, deformar superfícies de contato ou tensionar os terminais das buchas.

Preste especial atenção após trabalhos importantes: substituição de cabos, manutenção durante parada, ocorrência de falha, instalação de novas cargas ou transporte e relocação. Esses são os momentos em que um transformador antes estável pode adquirir um problema de conexão.

O óleo e o isolamento informam o que está acontecendo no interior

Para um transformador de 10 kV cheio de óleo, o óleo é simultaneamente refrigerante e meio de diagnóstico. Vazamentos visíveis, queda do nível de óleo, junta danificada ou entrada de umidade através de respiradores e vedações nunca devem ser tratados como uma questão estética. Menos óleo pode reduzir o desempenho de resfriamento; a umidade e a oxidação reduzem a rigidez dielétrica e aceleram o envelhecimento do isolamento.

Os testes rotineiros de óleo devem se basear na criticidade do local, no histórico do equipamento e no programa de manutenção aplicável. As avaliações comuns podem incluir tensão de ruptura dielétrica, umidade, acidez, tensão interfacial e análise de gases dissolvidos. Os resultados precisam ser interpretados no contexto. Um único valor insatisfatório pode exigir confirmação ou investigação; uma tendência de piora costuma ser mais informativa do que um resultado de teste isolado.

A análise de gases dissolvidos pode fornecer um alerta precoce de superaquecimento, descarga parcial, arco elétrico ou outra atividade interna, mas não identifica todas as falhas com certeza. A resposta correta geralmente consiste em comparar resultados históricos, revisar eventos de carga e temperatura, inspecionar equipamentos relacionados e consultar o fabricante do transformador ou um especialista qualificado em diagnóstico quando os padrões de gases forem preocupantes.

Não tente resolver todos os problemas de temperatura com filtragem ou substituição de óleo. Se a causa raiz for uma conexão de BT frouxa, um ventilador de resfriamento com falha ou harmônicos excessivos, o óleo novo não eliminará a fonte de calor.

As configurações de proteção devem corresponder à condição operacional real

Alarmes de sobretemperatura, indicadores de temperatura dos enrolamentos, dispositivos de pressão, alarmes de nível de óleo, relés Buchholz quando instalados e proteção contra sobrecarga só são valiosos quando funcionam e estão corretamente coordenados. Um ponto fraco comum é um alarme que passou a ser aceito como “normal” durante períodos de calor. Essa prática elimina a margem de aviso que protege o transformador quando surge um segundo problema.

Revise os registros de eventos após cada desarme, alarme ou aumento incomum de temperatura. Anote o nível de carga, as condições ambientais, a sequência de manobras, a operação dos estágios de resfriamento e a resposta da proteção. Redefinir um relé sem uma causa documentada transforma um aviso útil em evidência de diagnóstico perdida.

A coordenação da proteção também precisa refletir mudanças no lado de baixa tensão. Novos acionamentos de velocidade variável, retificadores, cargas de soldagem, bancos de capacitores ou grandes motores podem alterar a forma de onda da corrente, a demanda de pico e o comportamento em falhas. Se o perfil de carga mudou, a avaliação do transformador e a revisão da proteção devem mudar junto com ele.

Quando o reparo é sensato e quando a substituição é mais segura

A limpeza dos radiadores, o restabelecimento da ventilação, a substituição de ventiladores com falha, a correção do desequilíbrio de carga, o reparo de vazamentos e o reaperto de conexões são frequentemente eficazes quando o transformador não apresenta indicação de danos internos significativos. A decisão se torna mais séria quando o superaquecimento é repetido, os resultados dos testes de isolamento diminuem, as tendências de gases dissolvidos pioram ou a unidade é consistentemente pequena demais para a carga atual.

A substituição deve ser avaliada como uma decisão de confiabilidade, especialmente para plantas industriais, conexões à rede de energia renovável, instalações públicas, operações intensivas em dados e unidades de saúde, onde uma interrupção não planejada tem alto custo operacional. A especificação de substituição deve abordar o crescimento real da carga, a relação de tensão, as condições de resfriamento, a exposição ambiental, os requisitos de eficiência, as interfaces de proteção e o acesso para manutenção.

Para projetos que exigem conversão de média tensão para distribuição na classe de 400 V, oTransformador de Distribuição de Potência Imerso em Óleo 15kV/0.4kV é um exemplo de categoria de produto que deve ser avaliada em relação ao ciclo de trabalho real do local, em vez de ser selecionada apenas pela capacidade. Opções como o óleo vegetal FR3 podem ser relevantes quando considerações de segurança contra incêndio ou ambientais afetam a especificação. A seleção final ainda deve ser verificada conforme as normas aplicáveis, os requisitos da rede e as condições de instalação.

A Jinshida Electric Power Technology Co., Ltd. apoia aplicações de transmissão e distribuição de energia por meio do desenvolvimento de produtos, fabricação e serviços focados na qualidade. Em um contexto de manutenção, a contribuição útil não é simplesmente fornecer equipamentos; é garantir que a especificação do transformador, o ambiente do local, o perfil operacional e o plano de inspeção sejam considerados em conjunto antes do comissionamento de uma substituição.

Uma resposta prática quando a temperatura começa a subir

Quando ocorrer um alarme de temperatura, evite fazer mudanças abruptas sem compreender o estado operacional. Primeiro, confirme a leitura e compare-a com as condições de carga e ambiente. Em seguida, inspecione os equipamentos de resfriamento, a ventilação da sala, o nível de óleo, vazamentos visíveis e pontos quentes nos terminais usando procedimentos de segurança aprovados. Verifique as correntes de fase e procure uma carga a jusante recém-adicionada ou anormal.

Se a temperatura continuar a subir, a redução de carga costuma ser a medida imediata mais segura enquanto a causa é investigada. Acelere a resposta quando houver fumaça, vazamento de óleo próximo a partes quentes, ruído anormal, odor forte, operação de dispositivo de pressão, alarmes repetidos ou evidência de arco elétrico. Esses sinais podem indicar uma falha interna ou relacionada à conexão em desenvolvimento, que não deve ser gerenciada por meio da operação contínua.

A operação confiável resulta de um acompanhamento disciplinado: documente o evento, corrija a causa confirmada, verifique as temperaturas após o reparo e atualize o histórico de manutenção. Um transformador de 10 kV que opera dentro de um padrão térmico estável é muito mais fácil de manter do que um que é repetidamente levado ao limite de suas capacidades.

Perguntas frequentes

Um transformador de 10 kV pode operar quente sem estar com defeito?

Sim. Temperatura ambiente elevada e picos de carga legítimos podem elevar as temperaturas. A preocupação é um aumento de temperatura excessivo para a carga e as condições, que aumenta ao longo do tempo ou é acompanhado de desequilíbrio de fases, falhas de resfriamento, alarmes ou resultados anormais em testes de óleo.

A limpeza do radiador é suficiente para resolver o superaquecimento?

Ela é suficiente apenas quando a dissipação de calor restrita é a causa real. A limpeza não corrigirá operação sobrecarregada, terminais frouxos, defeitos internos nos enrolamentos, condição inadequada do óleo ou falha no circuito de controle do resfriamento.

Com que frequência as conexões dos terminais devem ser verificadas?

Utilize o cronograma de manutenção aprovado do local e aumente a atenção após falhas, instalação de novas cargas, grandes trabalhos durante parada, relocação ou alarmes térmicos repetidos. Varreduras termográficas sob carga podem ajudar a priorizar quais conexões precisam de inspeção mais detalhada.

Um transformador em superaquecimento deve permanecer em serviço até a próxima janela de parada?

Isso depende da causa, da tendência de temperatura, do estado da proteção e da criticidade do local. A operação contínua não é apropriada quando as temperaturas estão subindo de forma descontrolada, os dispositivos de segurança são acionados, há suspeita de arco elétrico ou estão presentes indicadores de falha interna. Reduza a carga e siga o procedimento de emergência do local.
