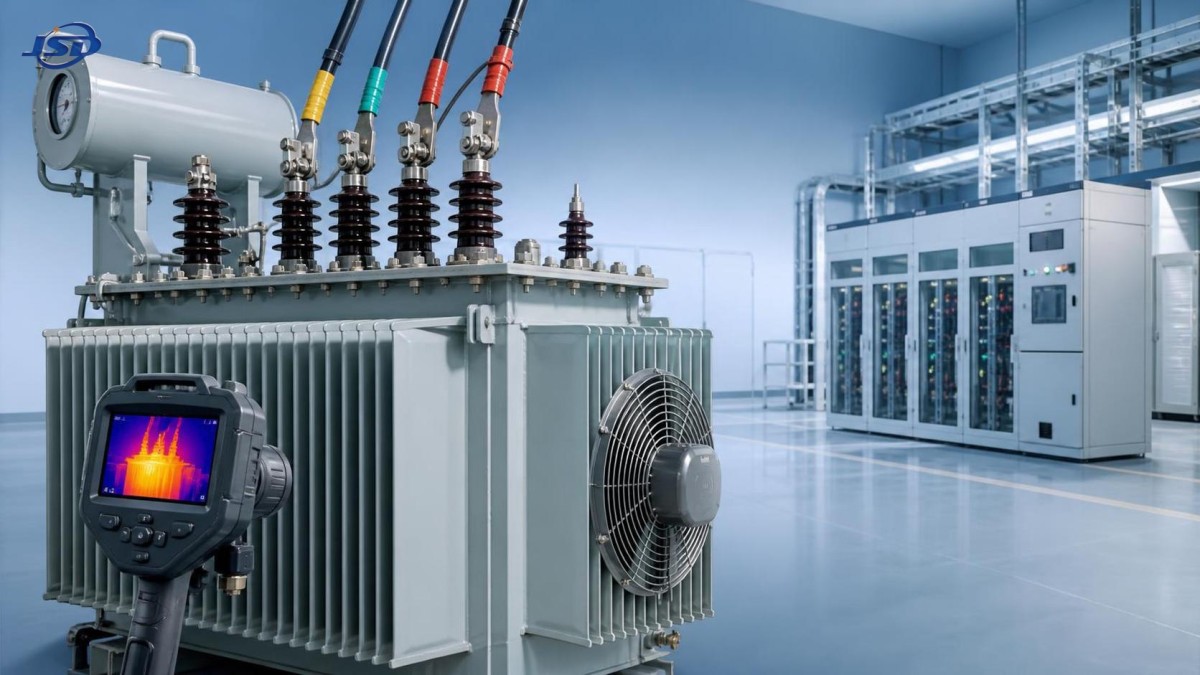

كيفية تقليل مخاطر ارتفاع درجة الحرارة والأعطال في محولات 10kV

نادراً ما يتعطل محول 10kV بسبب حدث دراماتيكي واحد. وفي أغلب الأحيان، تتراكم الحرارة بهدوء: تتطور مقاومة في أحد التوصيلات، أو يصبح مسار التبريد مقيداً، أو تستمر فترة التحميل الزائد مدة أطول من المخطط، أو يفقد العزل المتقادم هامش تحمله. وبحلول وقت عمل الإنذار، قد يكون الضرر قد شمل بالفعل تدهور الزيت، أو تفحم نقاط التلامس، أو ضعف عزل الملفات.

الهدف العملي ليس إبقاء المحول «بارداً» في جميع الأوقات، بل إبقاء درجات الحرارة ضمن الحدود التي افترضها تصميمه، وتحديد الارتفاع غير الطبيعي في الحرارة مبكراً، وتصحيح السبب الفعلي قبل أن يتحول الإجهاد الحراري إلى انقطاع. ويتطلب ذلك النظر إلى التحميل والتبريد والتوصيلات وحالة الزيت وسجلات الحماية معاً بدلاً من التعامل مع كل قراءة بمعزل عن الأخرى.

أين يبدأ ارتفاع حرارة محول 10kV عادةً

تنتج الحرارة في محول 10kV عن الفواقد الكهربائية العادية، لكن الحرارة غير الطبيعية لها نمط محدد. ترتفع فواقد النحاس بسرعة مع زيادة التيار، بينما تبقى فواقد القلب موجودة حتى عند الأحمال الخفيفة. ولذلك، قد يعمل الجهاز بصورة مقبولة أثناء الإنتاج العادي لكنه يسخن بشكل مفرط خلال تغييرات الورديات، أو بدء تشغيل المحركات، أو الذروات الموسمية، أو نقل حمل غير متوقع من مغذٍ آخر.

يُعد الحمل الزائد أول عنصر يجب التحقق منه، لكنه لا ينبغي أن يصبح التشخيص التلقائي. فقد ينشأ في محول يعمل دون الحمل المتوقع موضع ساخن خطير إذا كان أحد الأطراف مرتخياً، أو كانت نقطة تلامس الجلبة ملوثة، أو كان مغير النقرات ذا ضغط تلامس ضعيف، أو كانت حركة الدوران داخل الخزان معاقة. وقد تبدو درجة حرارة الزيت العلوية مرتفعة بدرجة متوسطة فقط، بينما يكون أحد التوصيلات الموضعية قد بدأ بالفعل في التدهور.

عملياً، تشمل الأسباب الأكثر شيوعاً ما يلي:

• تحميل طويل المدة يتجاوز القدرة الحرارية للمحول، أو تحميل ذروي متكرر مع وقت تبريد غير كافٍ.
• زعانف مشعاع مسدودة، أو تعطل المراوح أو المضخات، أو ضعف تدفق الهواء حول الحاوية، أو تراكم الغبار أو المخلفات.
• أطراف LV أو HV مرتخية، أو أسطح تلامس مؤكسدة، أو عروات كابلات تالفة، أو عزم ربط غير كافٍ للمسامير.
• انخفاض مستوى الزيت، أو تسرب الزيت، أو دخول الرطوبة، أو تدهور الزيت بحيث لم يعد ينقل الحرارة بكفاءة.
• عدم اتزان أحمال الأطوار، خصوصاً عند إضافة أحمال أحادية الطور كبيرة تدريجياً.
• تدهور العزل، أو أعطال الملفات، أو عيوب مغير النقرات، أو تدفق مغناطيسي غير طبيعي ناتج عن ظروف الجهد.

النقطة الأساسية بسيطة: الحرارة عرض وليست سبباً. إن خفض القراءة دون تحديد المصدر لا يؤدي إلا إلى تأخير العطل التالي.

ابدأ بخط أساس، وليس بقراءة حرارة واحدة

لقيمة درجة الحرارة معنى محدود دون سياق. سجّل درجة الحرارة المحيطة، وتيار الحمل على جميع الأطوار، ودرجة حرارة الزيت العلوية، ودرجة حرارة الملفات حيثما كانت متاحة، وحالة معدات التبريد، ووقت اليوم. وقد يستحق محول 10kV يعمل عند درجة حرارة زيت معينة في صباح بارد اهتماماً أكبر من درجة الحرارة نفسها في فترة بعد ظهر حارة عند حمل أعلى.

بيانات الاتجاهات أكثر فائدة من الفحص لمرة واحدة. قارن مستوى الحمل نفسه مع مرور الوقت. فإذا ارتفعت درجة حرارة الزيت أو الملفات تدريجياً بينما ظلت الظروف المحيطة والحمل متشابهة عموماً، فافحص أداء التبريد ومقاومة التلامس وحالة الزيت والفواقد الداخلية. ويستدعي التغير المفاجئ على شكل خطوة إجراءً أسرع، لأنه قد يشير إلى تعطل مجموعة مراوح، أو انسداد مسار الزيت، أو عدم اتزان حمل جديد، أو توصيل عالي المقاومة.

قاعدة عمل مفيدة هي التعامل مع الفروق بين الأطوار بالجدية نفسها التي تُعامل بها درجات الحرارة المطلقة المرتفعة. فقد يشير طور يحمل تياراً أكبر بكثير أو يظهر عنده طرف كابل أكثر سخونة مباشرة إلى منطقة العطل. لا تفترض أن المحول نفسه معيب قبل فحص الدوائر اللاحقة وتوزيع الأحمال.

تحكم في الحمل قبل أن يتحكم في المحول

ينبغي أن تتضمن مراجعة الحمل أكثر من قيمة kVA على لوحة بيانات المحول. تحقق من الطلب الفعلي بالساعة، ومعامل القدرة، واتزان الأطوار، وظروف بدء المحركات، والمعدات المولدة للتوافقيات، والإضافات المستقبلية المخطط لها. فالمحول الذي يبدو بالحجم المناسب في تقرير الطاقة الشهري قد يواجه مع ذلك فترات قصيرة من الإجهاد الحراري الشديد لا تظهر في البيانات المتوسطة.

ينبغي التعامل مع الحمل الزائد المتكرر باعتباره قراراً تشغيلياً لا إجراء صيانة روتينياً. تعتمد قدرة التحميل الزائد المؤقتة على تصميم المحول، وحالة التبريد، وحالة العزل، ودرجة حرارة البداية، ودرجة الحرارة المحيطة، والمدة. وهي ليست تصريحاً عاماً للتشغيل فوق القدرة المقننة كلما تطلب الإنتاج ذلك.

على سبيل المثال، قد تسمح بعض التصاميم المغمورة بالزيت ذات ملفات النحاس بتحميل قصير الأجل يصل إلى 150% من السعة المقننة لمدة لا تتجاوز ساعتين، شريطة مراقبة درجة حرارة الزيت والحفاظ عليها عند 95 درجة C أو أقل. ويجب تأكيد هذه القيمة بالرجوع إلى وثائق الشركة المصنعة المحددة وظروف الموقع. وهي غير مناسبة كهدف تشغيل دائم، ولا ينبغي استخدامها لمحول لديه مشكلات قائمة في الزيت أو التبريد أو العزل.

عندما لا يمكن تجنب ذروات الحمل، ففكر في بدائل عملية: نقل الأحمال غير الحرجة، أو جدولة بدء تشغيل المحركات الكبيرة على فترات، أو تحسين معامل القدرة عند الاقتضاء، أو إعادة موازنة الدوائر أحادية الطور، أو تركيب سعة إضافية. ويمكن أن يؤدي خفض الحمل بمقدار متواضع خلال الفترة الأشد حرارة إلى تحسن أكبر بكثير من المتوقع في الهامش الحراري.

يتطلب تدفق الهواء وتبريد الزيت فحصاً مادياً

تُحل العديد من حالات ارتفاع الحرارة خارج الخزان. فقد تتراكم حول المشعاعات ومسارات التهوية في الوحدات الخارجية الأتربة والأوراق والأغشية البلاستيكية ومخلفات البناء أو أعشاش الحشرات. وقد تحتوي غرف المحولات الداخلية على فتحات تهوية مسدودة، أو مراوح شفط معطلة، أو أبواب مغلقة، أو معدات جديدة موضوعة على مسافة قريبة جداً من المحول.

تجول في موقع التركيب، وليس في لوحة التحكم فقط. تحقق من أن أسطح المشعاع يسهل الوصول إليها ونظيفة، وأن مراوح التبريد تدور في الاتجاه المقصود، وأن مؤشرات المضخة تتوافق مع التشغيل الفعلي، وأن الهواء الدافئ يمكنه مغادرة المكان. وبالنسبة للتركيب المغمور بالزيت، من المهم الحفاظ على مسافة كافية من الجدران؛ إذ يمكن أن يساعد تصميم يترك مساحة لا تقل عن 1.5 metres عن الجدار في الحفاظ على تدفق الهواء وإتاحة الوصول للفحص، عندما يسمح تصميم المعدات ومتطلبات التركيب المحلية بذلك.

يُعد التصوير الحراري بالأشعة تحت الحمراء ذا قيمة خاصة بعد استقرار المحول تحت حمل ذي معنى. افحص الجلب HV وLV، ونهايات الكابلات، ونقاط التعادل، وتوصيلات التأريض، ورؤوس المشعاعات، وحجرات مغير النقرات، وأطراف مراوح التبريد. وغالباً ما يظهر التوصيل الساخن قبل أن يتسبب في إنذار. لكن التصوير الحراري أداة تحرٍّ وليس دليلاً بحد ذاته: إذ يمكن للحرارة المنعكسة، وأخطاء الانبعاثية، واختلاف تشطيبات الأسطح أن تضلل المشغل. أكد المواقع المشتبه بها بفحوصات متابعة آمنة وقياسات كهربائية.

التوصيلات المرتخية عيوب صغيرة ذات عواقب كبيرة

ينشئ التوصيل المرتخي مقاومة؛ وتولد المقاومة حرارة؛ وتسرع الحرارة الأكسدة وتزيد المقاومة أكثر. ويمكن أن تتسبب حلقة التغذية الراجعة هذه في تلف الأطراف وعزل الكابلات والجلب ومعدات التبديل بسرعة مدهشة.

أثناء العزل المخطط له، افحص أسطح التلامس بحثاً عن تغير اللون، أو التنقر، أو ذوبان العزل، أو تصلب الشحم، أو التآكل، أو علامات تحرك العروة. اتبع قيم العزم المعتمدة للطرف والمعدات الفعلية. فعبارة «مشدود عند الإحساس» ليست معياراً موثوقاً. ويمكن أن يسبب الشد المفرط أيضاً تلف القلاوظ، أو تشويه أسطح التلامس، أو إجهاد أطراف الجلب.

انتبه بصورة خاصة بعد الأعمال الرئيسية: استبدال الكابلات، أو صيانة الإيقاف، أو حادث عطل، أو تركيب أحمال جديدة، أو النقل وإعادة التمركز. فهذه هي الأوقات التي يمكن أن يكتسب فيها محول مستقر سابقاً مشكلة في التوصيلات.

يكشف الزيت والعزل ما يحدث في الداخل

بالنسبة لمحول 10kV المملوء بالزيت، يعمل الزيت كسائل تبريد ووسط تشخيصي في آن واحد. يجب ألا يُعامل التسرب المرئي أو انخفاض مستوى الزيت أو تلف الحشية أو دخول الرطوبة عبر أجهزة التنفيس والأختام على أنه مشكلة شكلية. يمكن أن يقلل نقص الزيت من أداء التبريد؛ كما تقلل الرطوبة والأكسدة من قوة العزل الكهربائي وتسرّع تقادم العزل.

ينبغي أن يستند اختبار الزيت الروتيني إلى مدى أهمية الموقع وسجل المعدات وبرنامج الصيانة المعمول به. وقد تشمل التقييمات الشائعة جهد الانهيار العازل، والرطوبة، والحموضة، والشد البيني، وتحليل الغازات الذائبة. وتتطلب النتائج تفسيراً ضمن سياقها. فقد تستدعي قيمة سيئة واحدة التأكيد أو التحقيق؛ بينما يكون الاتجاه المتدهور غالباً أكثر إفادة من نتيجة اختبار منفردة.

يمكن لتحليل الغازات الذائبة أن يقدم إنذاراً مبكراً بشأن ارتفاع الحرارة أو التفريغ الجزئي أو القوس الكهربائي أو نشاط داخلي آخر، لكنه لا يحدد كل عطل بيقين. والاستجابة الصحيحة عادة هي مقارنة النتائج التاريخية، ومراجعة أحداث التحميل ودرجات الحرارة، وفحص المعدات ذات الصلة، واستشارة الشركة المصنعة للمحول أو أخصائي تشخيص مؤهل عندما تكون أنماط الغازات مثيرة للقلق.

لا تحاول حل كل مشكلة في درجة الحرارة بترشيح الزيت أو استبداله. فإذا كان السبب الجذري هو توصيل LV مرتخٍ، أو مروحة تبريد معطلة، أو توافقيات مفرطة، فلن يزيل الزيت الجديد مصدر الحرارة.

يجب أن تتوافق إعدادات الحماية مع حالة التشغيل الفعلية

إنذارات فرط الحرارة، ومؤشرات درجة حرارة الملفات، وأجهزة الضغط، وإنذارات مستوى الزيت، ومرحلات بوخولز عند تركيبها، والحماية من الحمل الزائد لا تكون ذات قيمة إلا عندما تعمل بصورة صحيحة وتكون منسقة بشكل سليم. ومن نقاط الضعف الشائعة إنذار أصبح مقبولاً باعتباره «طبيعياً» أثناء الطقس الحار. وهذه الممارسة تلغي هامش التحذير الذي يحمي المحول عند ظهور مشكلة ثانية.

راجع سجلات الأحداث بعد كل فصل أو إنذار أو ارتفاع غير معتاد في درجة الحرارة. دوّن مستوى الحمل والظروف المحيطة وتسلسل المناورات وتشغيل مرحلة التبريد واستجابة الحماية. إن إعادة ضبط المرحل دون سبب موثق تحول تحذيراً مفيداً إلى دليل تشخيصي مفقود.

كما يجب أن يعكس تنسيق الحماية التغييرات على جانب الجهد المنخفض. إذ يمكن لمشغلات السرعة المتغيرة الجديدة، أو المقومات، أو أحمال اللحام، أو بنوك المكثفات، أو المحركات الكبيرة أن تغير شكل موجة التيار والطلب الذروي وسلوك الأعطال. وإذا تغير ملف الحمل، فينبغي أن يتغير معه تقييم المحول ومراجعة الحماية.

متى يكون الإصلاح منطقياً ومتى يكون الاستبدال أكثر أماناً

غالباً ما يكون تنظيف المشعاعات، واستعادة التهوية، واستبدال المراوح المعطلة، وتصحيح عدم اتزان الحمل، وإصلاح التسربات، وإعادة شد التوصيلات بالعزم الصحيح فعالاً عندما لا توجد في المحول مؤشرات على ضرر داخلي كبير. ويصبح القرار أكثر جدية عندما يتكرر ارتفاع الحرارة، أو تتراجع نتائج اختبارات العزل، أو تسوء اتجاهات الغازات الذائبة، أو تكون سعة الوحدة أصغر باستمرار من الحمل الحالي.

ينبغي تقييم الاستبدال باعتباره قرار موثوقية، ولا سيما في المصانع الصناعية، وربط شبكات الطاقة المتجددة، والمرافق العامة، والعمليات كثيفة البيانات، ومواقع الرعاية الصحية التي تكون فيها تكلفة الانقطاع غير المخطط له مرتفعة تشغيلياً. وينبغي أن تعالج مواصفات الاستبدال نمو الحمل الفعلي، ونسبة الجهد، وظروف التبريد، والتعرض البيئي، ومتطلبات الكفاءة، وواجهات الحماية، وإمكانية الوصول للصيانة.

بالنسبة للمشروعات التي تتطلب التحويل من الجهد المتوسط إلى توزيع من فئة 400 V، فإنمحول توزيع قدرة مغمور بالزيت 15kV/0.4kV مثال على فئة منتجات ينبغي تقييمها وفق دورة التشغيل الفعلية للموقع بدلاً من اختيارها بناءً على السعة وحدها. وقد تكون خيارات مثل زيت FR3 النباتي ذات صلة عندما تؤثر اعتبارات السلامة من الحريق أو البيئة في المواصفات. ومع ذلك، يجب التحقق من الاختيار النهائي وفقاً للمعايير المعمول بها ومتطلبات الشبكة وظروف التركيب.

تدعم Jinshida Electric Power Technology Co., Ltd. تطبيقات نقل وتوزيع الطاقة من خلال تطوير المنتجات والتصنيع والخدمة التي تركز على الجودة. وفي سياق الصيانة، لا تقتصر المساهمة المفيدة على توريد المعدات؛ بل تتمثل في ضمان مراعاة مواصفات المحول وبيئة الموقع وملف التشغيل وخطة الفحص معاً قبل تشغيل المحول البديل.

استجابة عملية عندما تبدأ درجة الحرارة في الارتفاع

عند حدوث إنذار حرارة، تجنب إجراء تغييرات مفاجئة دون فهم حالة التشغيل. أكد أولاً القراءة وقارنها بالحمل والظروف المحيطة. ثم افحص معدات التبريد وتهوية الغرفة ومستوى الزيت والتسرب المرئي والنقاط الساخنة عند الأطراف باستخدام إجراءات السلامة المعتمدة. تحقق من تيارات الأطوار وابحث عن حمل لاحق مضاف حديثاً أو غير طبيعي.

إذا استمرت درجة الحرارة في الارتفاع، فإن تخفيض الحمل يكون عادةً الإجراء الفوري الأكثر أماناً أثناء التحقيق في السبب. صعّد الأمر بسرعة عند وجود دخان، أو تسرب زيت قرب الأجزاء الساخنة، أو صوت غير طبيعي، أو رائحة قوية، أو تشغيل جهاز الضغط، أو إنذارات متكررة، أو دليل على حدوث قوس كهربائي. فقد تشير هذه العلامات إلى عطل داخلي أو متعلق بالتوصيلات آخذ في التطور، ولا ينبغي التعامل معه عبر الاستمرار في التشغيل.

ينتج التشغيل الموثوق من المتابعة المنضبطة: وثق الحدث، وصحح السبب المؤكد، وتحقق من درجات الحرارة بعد الإصلاح، وحدّث سجل الصيانة. إن محول 10kV الذي يعمل ضمن نمط حراري مستقر أسهل بكثير في صيانته من محول يُدفع مراراً إلى حافة حدوده.

الأسئلة الشائعة

هل يمكن أن يعمل محول 10kV ساخناً دون أن يكون معيباً؟

نعم. يمكن لارتفاع درجة الحرارة المحيطة وأحمال الذروة المشروعة رفع درجات الحرارة. ويكمن القلق في ارتفاع الحرارة المفرط بالنسبة للحمل والظروف، أو المتزايد بمرور الوقت، أو المصحوب بعدم اتزان الأطوار أو أعطال التبريد أو الإنذارات أو نتائج اختبارات زيت غير طبيعية.

هل يكفي تنظيف المشعاع لحل مشكلة ارتفاع الحرارة؟

يكفي ذلك فقط عندما يكون تقييد تبديد الحرارة هو السبب الحقيقي. ولن يعالج التنظيف التشغيل بحمل زائد، أو الأطراف المرتخية، أو عيوب الملفات الداخلية، أو سوء حالة الزيت، أو تعطل دائرة التحكم في التبريد.

كم مرة ينبغي فحص توصيلات الأطراف؟

استخدم جدول الصيانة المعتمد في الموقع، ثم زد الاهتمام بعد الأعطال، أو تركيب أحمال جديدة، أو أعمال الإيقاف الرئيسية، أو النقل، أو إنذارات الحرارة المتكررة. ويمكن أن تساعد عمليات المسح الحراري تحت الحمل في تحديد أولويات التوصيلات التي تحتاج إلى فحص أدق.

هل ينبغي إبقاء محول ترتفع حرارته في الخدمة حتى نافذة الإيقاف التالية؟

يعتمد ذلك على السبب واتجاه درجة الحرارة وحالة الحماية ومدى أهمية الموقع. ولا يكون استمرار التشغيل مناسباً عندما ترتفع درجات الحرارة بصورة لا يمكن التحكم بها، أو تعمل أجهزة السلامة، أو يُشتبه في وجود قوس كهربائي، أو تكون مؤشرات العطل الداخلي موجودة. خفف الحمل واتبع إجراء الطوارئ في الموقع.
