Cómo reducir los riesgos de sobrecalentamiento y fallos en transformadores de 10 kV

Un transformador de 10 kV rara vez falla por un solo evento dramático. Con mayor frecuencia, el calor se acumula silenciosamente: una conexión desarrolla resistencia, una vía de refrigeración se restringe, un período de sobrecarga dura más de lo previsto o el aislamiento envejecido pierde su margen. Para cuando se activa una alarma, el daño puede incluir aceite degradado, contactos carbonizados o aislamiento de devanados debilitado.

El objetivo práctico no es mantener un transformador «frío» en todo momento. Es mantener las temperaturas dentro de los límites previstos en su diseño, identificar tempranamente un aumento anormal de temperatura y corregir la causa real antes de que el estrés térmico provoque una interrupción. Esto requiere analizar conjuntamente la carga, la refrigeración, las conexiones, el estado del aceite y los registros de protección, en lugar de tratar cada lectura de forma aislada.

Dónde suele comenzar el sobrecalentamiento de un transformador de 10 kV

El calor en un transformador de 10 kV proviene de pérdidas eléctricas normales, pero el calor anormal sigue un patrón. Las pérdidas en cobre aumentan rápidamente a medida que se incrementa la corriente, mientras que las pérdidas en el núcleo permanecen incluso con carga ligera. Por ello, una unidad puede funcionar de forma aceptable durante la producción normal, pero sobrecalentarse durante cambios de turno, arranques de motores, picos estacionales o una transferencia inesperada de carga desde otro alimentador.

La sobrecarga es el primer aspecto que debe verificarse, pero no debe convertirse en el diagnóstico automático. Un transformador que opera por debajo de su carga prevista puede aun así desarrollar un punto caliente peligroso si un terminal está flojo, un contacto de pasatapas está contaminado, un cambiador de tomas tiene presión de contacto deficiente o la circulación dentro del tanque está obstaculizada. La temperatura global del aceite superior puede parecer solo moderadamente alta mientras una conexión localizada ya se está deteriorando.

En la práctica, las causas más comunes son:

• Carga prolongada superior a la capacidad térmica del transformador o cargas pico repetidas con tiempo de refrigeración insuficiente.
• Aletas de radiador bloqueadas, ventiladores o bombas averiados, flujo de aire deficiente alrededor de la envolvente y acumulación de polvo o residuos.
• Terminales de BT o AT flojos, superficies de contacto oxidadas, terminales de cable dañados y par de apriete insuficiente en los pernos.
• Nivel bajo de aceite, fugas de aceite, ingreso de humedad o aceite degradado que ya no transfiere el calor eficazmente.
• Carga desequilibrada entre fases, especialmente cuando se han añadido gradualmente grandes cargas monofásicas.
• Deterioro del aislamiento, fallas de devanados, defectos del cambiador de tomas o flujo magnético anormal causado por condiciones de tensión.

El punto clave es simple: la temperatura es un síntoma. Reducir la lectura sin identificar el origen solo retrasa la siguiente falla.

Comience con una línea base, no con una sola lectura de temperatura

Un valor de temperatura tiene poco significado sin contexto. Registre la temperatura ambiente, la corriente de carga en todas las fases, la temperatura del aceite superior, la temperatura de los devanados cuando esté disponible, el estado de los equipos de refrigeración y la hora del día. Un transformador de 10 kV que opera a una determinada temperatura de aceite en una mañana fresca puede requerir más atención que la misma temperatura durante una tarde calurosa con mayor carga.

Los datos de tendencias son más útiles que una inspección puntual. Compare el mismo nivel de carga a lo largo del tiempo. Si la temperatura del aceite o del devanado aumenta gradualmente mientras las condiciones ambientales y la carga son en general similares, investigue el rendimiento de la refrigeración, la resistencia de contacto, el estado del aceite y las pérdidas internas. Un cambio escalonado repentino requiere una acción más rápida, ya que puede indicar un banco de ventiladores averiado, una vía de aceite bloqueada, un nuevo desequilibrio de carga o una conexión de alta resistencia.

Una regla práctica útil es investigar las diferencias entre fases con la misma seriedad que las temperaturas absolutas elevadas. Una fase que transporta sustancialmente más corriente o presenta una terminación de cable más caliente puede señalar directamente la zona de falla. No suponga que el propio transformador está defectuoso antes de comprobar los circuitos aguas abajo y la distribución de carga.

Controle la carga antes de que controle el transformador

La revisión de carga debe incluir más que los kVA de placa del transformador. Verifique la demanda horaria real, el factor de potencia, el equilibrio de fases, las condiciones de arranque de motores, los equipos que generan armónicos y las ampliaciones futuras planificadas. Un transformador que parece tener el tamaño correcto en un informe mensual de energía aún puede sufrir períodos cortos de estrés térmico severo que no son visibles en los datos promediados.

La sobrecarga repetida debe tratarse como una decisión operativa, no como una rutina de mantenimiento. La capacidad de sobrecarga temporal depende del diseño del transformador, la condición de refrigeración, el estado del aislamiento, la temperatura inicial, la temperatura ambiente y la duración. No es una autorización general para operar por encima de la capacidad nominal siempre que la producción lo requiera.

Por ejemplo, algunos diseños sumergidos en aceite con bobinas de cobre pueden permitir una carga de corta duración de hasta el 150% de la capacidad nominal durante no más de dos horas, siempre que la temperatura del aceite se supervise y se mantenga en 95 grados C o menos. Esta cifra debe confirmarse con la documentación específica del fabricante y las condiciones del sitio. No es adecuada como objetivo operativo permanente ni debe utilizarse para un transformador con problemas existentes de aceite, refrigeración o aislamiento.

Cuando no puedan evitarse los picos de carga, considere alternativas prácticas: transferir cargas no críticas, escalonar los arranques de motores grandes, mejorar el factor de potencia cuando corresponda, reequilibrar circuitos monofásicos o instalar capacidad adicional. Reducir modestamente la carga durante el período más caluroso puede generar una mejora del margen térmico mucho mayor de la esperada.

El flujo de aire y la refrigeración por aceite requieren inspección física

Muchos casos de sobrecalentamiento se resuelven fuera del tanque. Las unidades exteriores pueden acumular polvo, hojas, película plástica, residuos de construcción o nidos de insectos alrededor de radiadores y rutas de ventilación. Las salas interiores de transformadores pueden tener rejillas bloqueadas, ventiladores de extracción averiados, puertas cerradas o equipos nuevos colocados demasiado cerca del transformador.

Inspeccione la instalación, no solo el panel de control. Verifique que las superficies de los radiadores sean accesibles y estén limpias, que los ventiladores de refrigeración giren en la dirección prevista, que las indicaciones de las bombas coincidan con su funcionamiento real y que el aire caliente pueda salir del espacio. Para una instalación sumergida en aceite, es importante mantener suficiente distancia de las paredes; una disposición con al menos 1.5 metres de espacio respecto a la pared puede ayudar a preservar el flujo de aire y el acceso para inspección, cuando lo permitan el diseño del equipo y los requisitos locales de instalación.

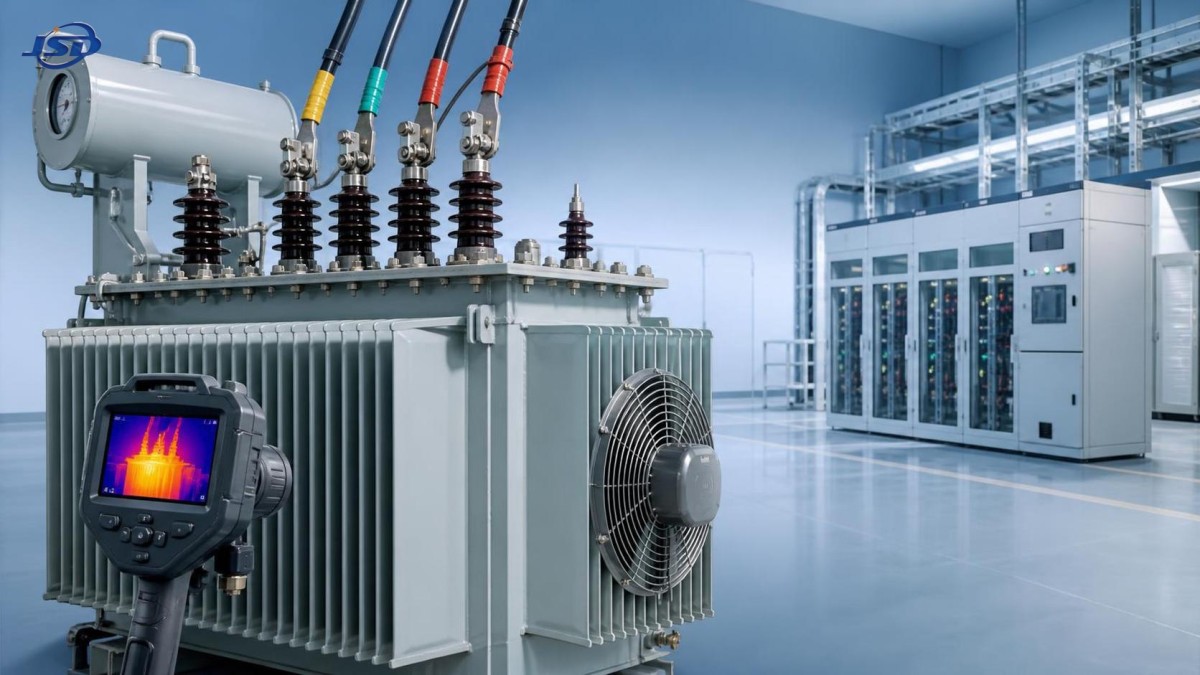

La termografía infrarroja es especialmente valiosa después de que el transformador se haya estabilizado bajo una carga significativa. Examine los pasatapas de AT y BT, las terminaciones de cables, los puntos neutros, las conexiones de puesta a tierra, los colectores de radiadores, los compartimentos del cambiador de tomas y los terminales de los ventiladores de refrigeración. Una conexión caliente suele aparecer antes de generar una alarma. Sin embargo, la termografía es una herramienta de detección, no una prueba por sí sola: el calor reflejado, los errores de emisividad y los distintos acabados superficiales pueden inducir a error al operador. Confirme las ubicaciones sospechosas mediante verificaciones de seguimiento seguras y mediciones eléctricas.

Las conexiones flojas son defectos pequeños con grandes consecuencias

Una conexión floja genera resistencia; la resistencia genera calor; el calor acelera la oxidación y aumenta aún más la resistencia. Este ciclo de retroalimentación puede dañar sorprendentemente rápido los terminales, el aislamiento de cables, los pasatapas y la aparamenta.

Durante un aislamiento planificado, inspeccione las superficies de contacto para detectar decoloración, picaduras, aislamiento fundido, grasa endurecida, corrosión o señales de que un terminal se haya desplazado. Siga los valores de par de apriete aprobados para el terminal y la tornillería reales. «Apretado al tacto» no es un estándar fiable. Un apriete excesivo también puede dañar las roscas, deformar las superficies de contacto o someter a tensión los terminales de los pasatapas.

Preste especial atención después de trabajos importantes: sustitución de cables, mantenimiento durante una parada, un evento de falla, instalación de nuevas cargas o transporte y reubicación. Estos son los momentos en que un transformador previamente estable puede adquirir un problema de conexión.

El aceite y el aislamiento indican lo que ocurre en el interior

En un transformador de 10 kV lleno de aceite, el aceite actúa tanto como refrigerante como medio de diagnóstico. Una fuga visible, una disminución del nivel de aceite, una junta dañada o la entrada de humedad a través de respiraderos y sellos nunca deben considerarse un problema meramente estético. Una menor cantidad de aceite puede reducir el rendimiento de refrigeración; la humedad y la oxidación reducen la rigidez dieléctrica y aceleran el envejecimiento del aislamiento.

Las pruebas rutinarias de aceite deben basarse en la criticidad del sitio, el historial del equipo y el programa de mantenimiento aplicable. Las evaluaciones habituales pueden incluir tensión de ruptura dieléctrica, humedad, acidez, tensión interfacial y análisis de gases disueltos. Los resultados deben interpretarse en contexto. Un único valor deficiente puede requerir confirmación o investigación; una tendencia de deterioro suele ser más informativa que un resultado de prueba aislado.

El análisis de gases disueltos puede proporcionar una advertencia temprana de sobrecalentamiento, descarga parcial, arco eléctrico u otra actividad interna, pero no identifica todas las fallas con certeza. La respuesta correcta suele ser comparar los resultados históricos, revisar los eventos de carga y temperatura, inspeccionar los equipos relacionados y consultar al fabricante del transformador o a un especialista cualificado en diagnóstico cuando los patrones de gases sean preocupantes.

No intente resolver todos los problemas de temperatura mediante filtración o sustitución del aceite. Si la causa raíz es una conexión de BT floja, un ventilador de refrigeración averiado o armónicos excesivos, el aceite nuevo no eliminará la fuente de calor.

Los ajustes de protección deben corresponder a las condiciones operativas reales

Las alarmas de sobretemperatura, los indicadores de temperatura de devanados, los dispositivos de presión, las alarmas de nivel de aceite, los relés Buchholz cuando estén instalados y la protección contra sobrecarga solo son valiosos cuando funcionan y están correctamente coordinados. Un punto débil común es una alarma que se ha aceptado como «normal» durante el clima caluroso. Esta práctica elimina el margen de advertencia que protege al transformador cuando aparece un segundo problema.

Revise los registros de eventos después de cada disparo, alarma o aumento inusual de temperatura. Anote el nivel de carga, las condiciones ambientales, la secuencia de maniobra, el funcionamiento de las etapas de refrigeración y la respuesta de protección. Restablecer un relé sin una causa documentada convierte una advertencia útil en evidencia diagnóstica perdida.

La coordinación de protecciones también debe reflejar los cambios en el lado de baja tensión. Los nuevos variadores de velocidad, rectificadores, cargas de soldadura, bancos de condensadores o motores grandes pueden alterar la forma de onda de corriente, la demanda máxima y el comportamiento ante fallas. Si el perfil de carga ha cambiado, la evaluación del transformador y la revisión de protección deben cambiar con él.

Cuándo es razonable reparar y cuándo es más seguro sustituir

La limpieza de radiadores, la restauración de la ventilación, la sustitución de ventiladores averiados, la corrección del desequilibrio de carga, la reparación de fugas y el reapriete de conexiones suelen ser eficaces cuando el transformador no presenta indicios de daños internos significativos. La decisión se vuelve más seria cuando el sobrecalentamiento se ha repetido, los resultados de las pruebas de aislamiento disminuyen, las tendencias de gases disueltos empeoran o la unidad es sistemáticamente demasiado pequeña para la carga actual.

La sustitución debe evaluarse como una decisión de fiabilidad, en particular para plantas industriales, conexiones a red de energías renovables, instalaciones públicas, operaciones con alta intensidad de datos y centros sanitarios donde una interrupción no planificada tiene un elevado coste operativo. La especificación de sustitución debe abordar el crecimiento real de carga, la relación de tensión, las condiciones de refrigeración, la exposición ambiental, los requisitos de eficiencia, las interfaces de protección y el acceso para mantenimiento.

Para proyectos que requieran conversión de media tensión a distribución de clase 400 V, elTransformador de distribución de potencia sumergido en aceite de 15kV/0.4kV es un ejemplo de categoría de producto que debe evaluarse según el ciclo de trabajo real del sitio, en lugar de seleccionarse únicamente por capacidad. Opciones como el aceite vegetal FR3 pueden ser relevantes cuando las consideraciones de seguridad contra incendios o ambientales afectan la especificación. La selección final debe seguir verificándose frente a las normas aplicables, los requisitos de la red y las condiciones de instalación.

Jinshida Electric Power Technology Co., Ltd. respalda las aplicaciones de transmisión y distribución de energía mediante desarrollo de productos, fabricación y servicio orientado a la calidad. En un contexto de mantenimiento, la contribución útil no consiste simplemente en suministrar equipos; consiste en asegurar que la especificación del transformador, el entorno del sitio, el perfil operativo y el plan de inspección se consideren conjuntamente antes de poner en servicio una sustitución.

Una respuesta práctica cuando la temperatura comienza a subir

Cuando se produce una alarma de temperatura, evite realizar cambios bruscos sin comprender el estado operativo. Primero, confirme la lectura y compárela con las condiciones de carga y ambiente. Después, inspeccione los equipos de refrigeración, la ventilación de la sala, el nivel de aceite, las fugas visibles y los puntos calientes en terminales utilizando procedimientos seguros aprobados. Verifique las corrientes de fase y busque una carga aguas abajo recién añadida o anormal.

Si la temperatura continúa aumentando, la reducción de carga suele ser la medida inmediata más segura mientras se investiga la causa. Escale rápidamente la situación cuando haya humo, fuga de aceite cerca de partes calientes, sonido anormal, olor fuerte, activación de un dispositivo de presión, alarmas repetidas o evidencia de arco eléctrico. Estas señales pueden indicar una falla interna o relacionada con conexiones en desarrollo que no debe gestionarse mediante operación continua.

El funcionamiento fiable proviene de un seguimiento disciplinado: documente el evento, corrija la causa confirmada, verifique las temperaturas después de la reparación y actualice el historial de mantenimiento. Un transformador de 10 kV que opera dentro de un patrón térmico estable es mucho más fácil de mantener que uno que se lleva repetidamente al límite de sus capacidades.

Preguntas frecuentes

¿Puede un transformador de 10 kV funcionar caliente sin estar averiado?

Sí. Una temperatura ambiente elevada y una carga pico legítima pueden elevar las temperaturas. La preocupación es un aumento de temperatura excesivo para la carga y las condiciones, que aumenta con el tiempo o que se acompaña de desequilibrio de fases, fallas de refrigeración, alarmas o resultados anormales de pruebas de aceite.

¿Es suficiente limpiar el radiador para resolver el sobrecalentamiento?

Solo es suficiente cuando la disipación de calor restringida es la causa real. La limpieza no corregirá la operación sobrecargada, los terminales flojos, los defectos internos de devanados, el mal estado del aceite ni un circuito de control de refrigeración averiado.

¿Con qué frecuencia deben revisarse las conexiones de los terminales?

Utilice el programa de mantenimiento aprobado del sitio y aumente la atención después de fallas, instalación de nuevas cargas, trabajos importantes durante una parada, reubicación o alarmas térmicas repetidas. Los escaneos termográficos bajo carga pueden ayudar a priorizar qué conexiones requieren una inspección más detallada.

¿Debe mantenerse en servicio un transformador sobrecalentado hasta la próxima ventana de parada?

Depende de la causa, la tendencia de temperatura, el estado de protección y la criticidad del sitio. La operación continua no es apropiada cuando las temperaturas aumentan sin control, se activan dispositivos de seguridad, se sospecha de arco eléctrico o existen indicadores de falla interna. Reduzca la carga y siga el procedimiento de emergencia del sitio.
