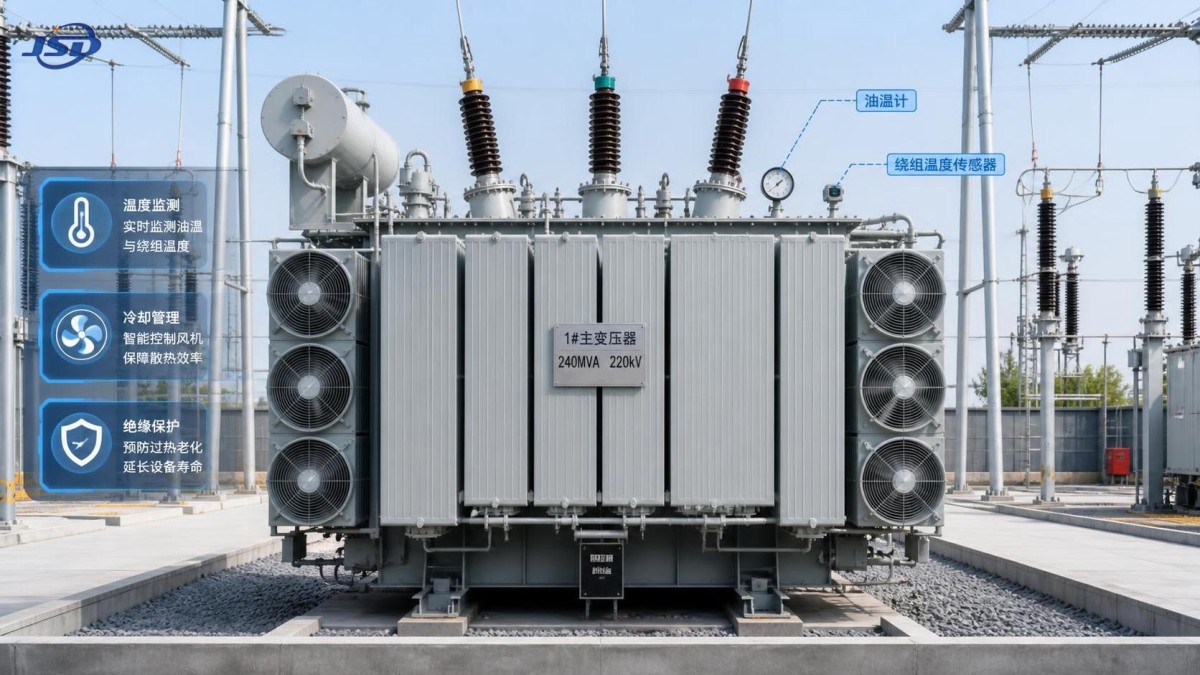

Как контролировать масляный трансформатор на предмет проблем с температурой и изоляцией

Как контролировать масляный трансформатор на предмет проблем с температурой и изоляцией

Надежный контроль температуры и состояния изоляции — один из наиболее практичных способов продлить срок службы масляного трансформатора. Большинство серьезных отказов трансформаторов не начинаются с внезапного события. Они часто развиваются вследствие постепенного повышения температуры, ухудшения качества масла, попадания влаги в систему изоляции, перекрытия путей охлаждения или небольшого электрического дефекта, который проявляется под нагрузкой.

Для операторов цель состоит не просто в регистрации показаний. Необходимо понимать, что изменилось, почему это изменилось и требует ли данное состояние наблюдения, планирования технического обслуживания, корректировки нагрузки или немедленного реагирования. На единичное показание высокой температуры могут влиять условия окружающей среды или временная нагрузка. Устойчивая тенденция, особенно если она не соответствует ожидаемому рабочему поведению, заслуживает значительно большего внимания.

Эффективная программа мониторинга сочетает регулярные визуальные проверки, эксплуатационные данные, анализ масла и систематическое сравнение с паспортной табличкой трансформатора, проектной документацией и историческими данными. Такой подход помогает операторам выявлять перегрев и ухудшение изоляции до того, как они приведут к непредвиденному отключению.

Почему температуру и изоляцию необходимо оценивать вместе

Температура и состояние изоляции тесно взаимосвязаны. Трансформаторное масло отводит тепло от обмоток и сердечника, одновременно обеспечивая диэлектрическую изоляцию. Твердая изоляция, обычно бумага или электрокартон в маслонаполненном агрегате, обеспечивает долговременную электрическую целостность системы обмоток. Избыточное тепло ускоряет старение изоляции; влага снижает электрическую прочность и может сделать перегрев более разрушительным.

Поэтому нормальный уровень масла сам по себе не доказывает исправность масляного трансформатора. Аналогично, температурная сигнализация не означает автоматически отказ обмотки. Практический вопрос заключается в том, соответствует ли измеренная температура нагрузке, температуре окружающей среды, режиму охлаждения и недавней истории эксплуатации. Если нет, операторам следует исследовать систему охлаждения и показатели изоляции, а не просто сбрасывать сигнализацию.

Наиболее полезные записи показывают взаимосвязи: нагрузка и температура верхних слоев масла, температура окружающей среды и реакция системы охлаждения, результаты анализа масла и предыдущие пробы. Такие сравнения выявляют ухудшение состояния намного яснее, чем отдельные показания, полученные во время осмотра.

Начните с температур, которые дают полезную информацию

Большинство установок оснащено как минимум указателем температуры верхних слоев масла. Более крупные или критически важные агрегаты также могут использовать указатели температуры обмоток, термометры сопротивления, волоконно-оптические датчики, удаленную телеметрию или системы диспетчерского управления. Каждое измерение имеет свое назначение, и их смешение может привести к неверным решениям.

Значения срабатывания сигнализации и отключения должны всегда соответствовать инструкциям производителя и утвержденным настройкам защиты объекта. Не следует применять температурный предел от другого трансформатора только потому, что оборудование выглядит похожим. Класс охлаждения, конструкция изоляции, расположение датчика, положение ответвления, условия окружающей среды и характер нагрузки могут влиять на правильную интерпретацию.

Распространенным предупреждающим признаком является температура, которая повышается быстрее обычного при сопоставимой нагрузке. Другой признак — высокая температура верхних слоев масла при работающих вентиляторах, но без заметного эффекта охлаждения. Прежде чем предполагать внутреннюю неисправность, проверьте, открыты ли клапаны радиаторов, вращаются ли вентиляторы в заданном направлении, не затруднен ли воздушный поток, работают ли насосы там, где они установлены, и действительно ли органы управления охлаждением реагируют на температурный сигнал.

Проверяйте систему охлаждения, прежде чем винить сердечник трансформатора

Неисправности охлаждения относятся к наиболее доступным для выявления причинам перегрева, однако иногда их упускают из виду, поскольку трансформатор продолжает нести нагрузку. Проверяйте радиаторы на загрязнение, поврежденные ребра, утечки масла, коррозию и ограничение воздушного потока. В запыленных промышленных зонах, на строительных площадках или рядом с предприятиями сельскохозяйственной переработки поверхности радиаторов могут постепенно терять эффективность теплоотдачи. Вентилятор также может издавать звук работающего, но обеспечивать недостаточный воздушный поток.

Для агрегатов с принудительным охлаждением проверьте автоматическое и ручное управление вентиляторами, состояние двигателей, электропитание, контакторы, термостатические выключатели и цепи сигнализации. При использовании масляных насосов исследуйте аномальную вибрацию, шум или признаки снижения расхода. Трансформатор следует оценивать в реальных условиях эксплуатации; охладитель, который кажется нормальным при низкой нагрузке, может не обеспечивать достаточный запас во время пикового спроса.

Тепловизионное обследование может быть полезным во время осмотра под напряжением, если оно выполняется квалифицированным персоналом в соответствии с процедурами безопасности объекта. Оно помогает выявить необычно нагретые кабельные оконцеватели, вводы, соединения, компоненты охлаждения и локальные горячие зоны. Оно не заменяет электрические испытания, но может направить внимание на элементы, требующие более тщательного осмотра во время следующего безопасного отключения.

Используйте состояние масла как ранний индикатор проблем изоляции

Отбор проб масла дает операторам представление об условиях, которые невозможно увидеть снаружи бака. Ценность пробы зависит от правильного отбора, четкой маркировки и сравнения тенденций. Загрязненная емкость, проба, взятая не из той точки, или неполная эксплуатационная информация могут затруднить интерпретацию лабораторных результатов.

Программа испытаний обычно учитывает содержание влаги, напряжение пробоя, кислотность, межфазное натяжение, цвет или внешний вид, а также анализ растворенных газов, где это применимо. Эти испытания отвечают на разные вопросы. Влага может снижать диэлектрические свойства и мигрировать между маслом и бумагой в зависимости от температуры. Кислотность и связанные с ней показатели состояния масла могут указывать на окисление и старение. Растворенные газы могут давать информацию о тепловых дефектах, электрических разрядах или дуговом разряде, однако результаты по газам необходимо оценивать как совокупность признаков, а не как простое значение «годен/не годен».

Если результаты анализа растворенных газов существенно изменились по сравнению с предыдущими пробами или после события нагрузки, коммутационного инцидента либо сигнала перегрева появилась новая газовая картина, целесообразно усилить меры. Следующим шагом может быть повторный отбор проб, оценка квалифицированным специалистом по диагностике, дополнительные электрические испытания во время отключения или более тщательный онлайн-мониторинг. Подходящие действия зависят от скорости изменений, присутствующих газов, критичности агрегата и истории его эксплуатации.

Проникновение влаги часто становится проблемой технического обслуживания до того, как превращается в электрическую проблему

Вода может попадать через поврежденные прокладки, негерметичные клапаны, изношенные уплотнения, плохо обслуживаемые осушители или неэффективную защиту расширителя. Силикагелевый осушитель, изменивший цвет, не следует считать лишь косметической проблемой. Это может указывать на то, что осушающий материал достиг конца своего полезного состояния. Также проверяйте масляное уплотнение, трубопровод осушителя, мембрану или диафрагму расширителя, если они установлены, а также область вокруг крышки бака.

Видимая вода, мутное масло, постоянная конденсация вокруг фитингов или необъяснимое изменение уровня масла требуют оперативных действий. Однако наличие влаги не всегда очевидно. Лабораторные испытания и историческое сравнение необходимы для оценки того, увеличивается ли содержание воды в масле или возникает ли риск для бумажной изоляции. Избегайте без необходимости открывать трансформатор во влажных условиях, поскольку само техническое обслуживание может привести к попаданию влаги при недостаточном контроле.

Не игнорируйте внешние признаки проблем с изоляцией

Вводы, кабельные коробки, разрядники и внешние оконцевания являются частью системы изоляции, которую оператор видит каждый день. Проверяйте фарфоровые или композитные поверхности на наличие трещин, токопроводящих дорожек, загрязнений, просачивания масла, ослабленного крепежа и признаков перекрытия. В прибрежных, загрязненных или условиях высокой влажности поверхностное загрязнение может стать серьезной эксплуатационной проблемой, даже если масло внутри основного бака остается приемлемым.

Обращайте внимание и на необычные звуки. Ровное гудение трансформатора является нормальным; новое жужжание, потрескивание, прерывистый шум разрядов или изменение вибрации следует фиксировать и исследовать. То же относится к повторному срабатыванию предохранительного клапана, резкому изменению уровня масла или сигналам защиты, которые исчезают без очевидной внешней причины. Такие состояния не следует считать нормальными только потому, что трансформатор остается под напряжением.

Создайте регламент, который помогает принимать решения, а не только вести журналы

Полезный эксплуатационный регламент разделяет частые проверки и периодическую оценку состояния. Во время обычных обходов фиксируйте нагрузку, температуру верхних слоев масла, условия окружающей среды, уровень масла, показания давления при наличии, состояние оборудования охлаждения, утечки и сигналы тревоги. Добавляйте комментарии при необычных условиях: аномальной жаре, плановой перегрузке, ремонте управления вентиляторами или недавнем коммутационном событии. Такие примечания часто объясняют последующие тенденции.

Через запланированные интервалы анализируйте историю испытаний масла, записи защит, результаты инфракрасных обследований, состояние вводов, заземляющие соединения и техническое обслуживание системы охлаждения. Критически важные трансформаторы могут оправдывать непрерывный мониторинг температуры и газов, тогда как небольшие распределительные агрегаты могут эффективно обслуживаться посредством систематических ручных осмотров и периодических испытаний. Решение должно учитывать последствия отключения, важность нагрузки, условия доступа и стоимость потери агрегата, а не универсальное правило технического обслуживания.

Если показание является аномальным, документируйте время, нагрузку, температуру окружающей среды, ступень охлаждения, состояние сигнализации и любые видимые признаки. Затем задайте три практических вопроса: достоверно ли показание? Изменяется ли оно? Есть ли сейчас безопасное эксплуатационное действие? Подходящими мерами могут быть снижение нагрузки, восстановление охлаждения, подтяжка проверенного внешнего соединения при плановом отключении или организация срочного анализа масла. Внутренний осмотр следует рассматривать только при участии квалифицированных инженеров и соблюдении надлежащих процедур изоляции.

Когда условия установки требуют другого подхода к изоляции

Тщательный мониторинг маслонаполненного агрегата остается необходимым, однако некоторые проекты имеют ограничения, влияющие на выбор оборудования. Внутренние подстанции, коммерческие здания, общественные объекты, площадки возобновляемой энергетики и места с более строгими требованиями к пожарным характеристикам могут потребовать оценки сухих альтернатив. Это не является универсальным решением по замене: необходимо учитывать уровень напряжения, пространство для установки, профиль нагрузки, вентиляцию, требования к защите и местные нормы.

Для распределительных применений 20 kV трехфазный распределительный трансформатор сухого типа с литой смоляной изоляцией 20kV разработан на основе воздушной или твердой смоляной изоляции вместо жидкого хладагента и включает возможности температурной защиты и управления. Серия SCB10-12 охватывает мощности от 50 kVA до 5000 kVA, с распространенными указанными типоразмерами от 200 kVA до 2500 kVA. Заявленные варианты входного напряжения 20 kV и выходного напряжения 0.4 kV или 0.415 kV могут быть актуальны для проекта, требующего сухой распределительной схемы, однако окончательный выбор все равно должен соответствовать сети, оболочке, условиям окружающей среды и применимым стандартам.

Jinshida Electric Power Technology Co., Ltd. осуществляет исследования, производство и применение оборудования для передачи и распределения электроэнергии для сетевых, промышленных, энергетических и инфраструктурных проектов. На практике надежная эксплуатация начинается задолго до ввода в эксплуатацию: проверка проекта, контроль производственного процесса, четкая техническая документация и реализуемый план осмотров влияют на то, насколько легко операторы могут управлять оборудованием на протяжении всего срока его службы.

Практический момент для принятия срочных мер

Масляный трансформатор следует без промедления проверить, если температура неожиданно повышается при нормальной нагрузке, оборудование охлаждения не может обеспечить ожидаемую реакцию, имеется активная утечка масла, состояние осушителя или уплотнений указывает на воздействие влаги, срабатывают защитные устройства или тенденции анализа масла свидетельствуют о развивающейся проблеме изоляции. Ожидание второго сигнала может превратить устранимую проблему технического обслуживания в вынужденное отключение.

Наиболее обоснованные решения по техническому обслуживанию принимаются на основе тенденций, подтвержденных полевыми наблюдениями. Ведите записи последовательно, сравнивайте сопоставимые условия эксплуатации и привлекайте квалифицированных специалистов по трансформаторам, когда признаки указывают на внутреннюю тепловую или диэлектрическую проблему. Такая дисциплина предоставляет операторам информацию, необходимую для защиты актива, безопасного планирования работ и предотвращения принятия важных решений на основе одного изолированного показания.
