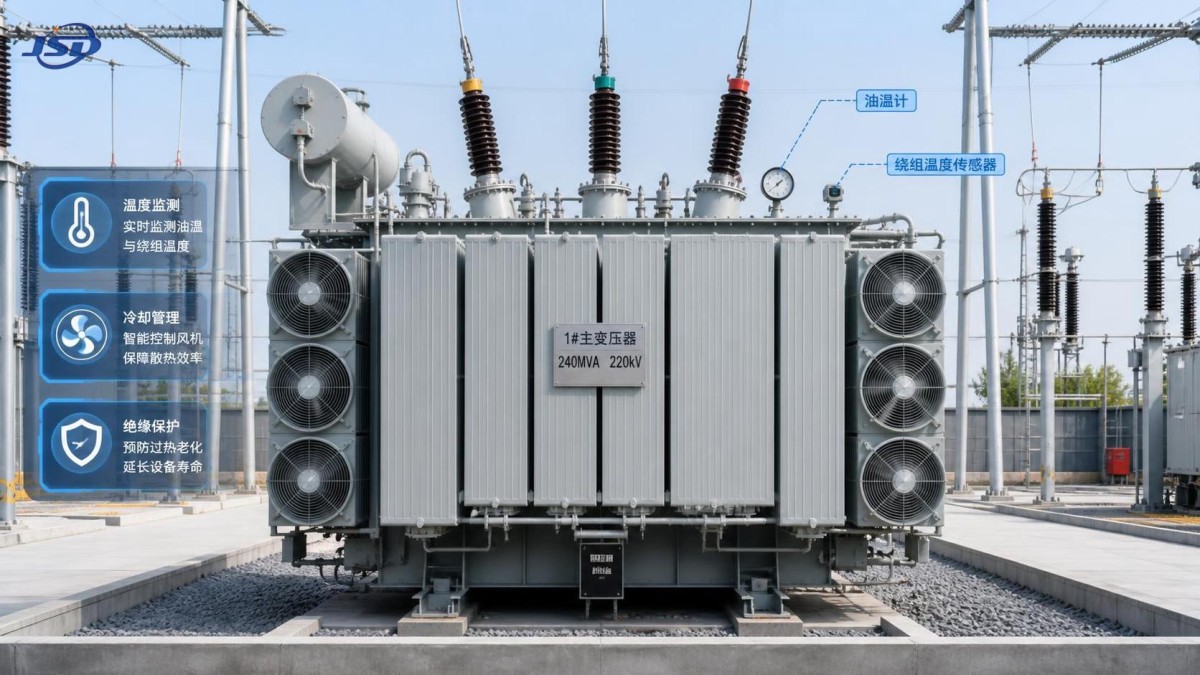

كيفية مراقبة محول مغمور بالزيت لرصد مشكلات درجة الحرارة والعزل

كيفية مراقبة محول مغمور بالزيت لرصد مشكلات درجة الحرارة والعزل

تُعد المراقبة الموثوقة لدرجة الحرارة والعزل من أكثر الطرق العملية لإطالة العمر التشغيلي للمحول المغمور بالزيت. لا تبدأ معظم أعطال المحولات الخطيرة بحدث مفاجئ. بل إنها غالبًا ما تتطور عبر ارتفاع تدريجي في درجة الحرارة، أو تدهور جودة الزيت، أو دخول الرطوبة إلى نظام العزل، أو انسداد مسارات التبريد، أو عيب كهربائي صغير ينشط تحت الحمل.

بالنسبة للمشغلين، لا يقتصر الهدف على تسجيل القراءات فحسب، بل يتمثل في فهم ما الذي تغير، ولماذا تغير، وما إذا كانت الحالة تتطلب المراقبة أو التخطيط للصيانة أو تعديل الحمل أو استجابة فورية. قد تتأثر قراءة واحدة مرتفعة لدرجة الحرارة بالظروف المحيطة أو التحميل المؤقت. أما الاتجاه المستمر، خصوصًا عندما لا يتوافق مع سلوك التشغيل المتوقع، فيستحق اهتمامًا أكبر بكثير.

يجمع برنامج المراقبة الفعال بين الفحوصات البصرية الروتينية وبيانات التشغيل واختبارات الزيت والمقارنة المنضبطة مع لوحة بيانات المحول ووثائق التصميم والسجلات التاريخية. يساعد هذا النهج المشغلين على اكتشاف ارتفاع الحرارة وتدهور العزل قبل أن يؤديا إلى انقطاع غير متوقع.

لماذا يجب قراءة درجة الحرارة والعزل معًا

ترتبط درجة الحرارة وحالة العزل ارتباطًا وثيقًا. ينقل زيت المحول الحرارة بعيدًا عن الملفات والقلب، كما يوفر عزلًا عازلًا كهربائيًا. يدعم العزل الصلب، الذي يكون عادةً من الورق أو الورق المقوى العازل في الوحدات المملوءة بالزيت، السلامة الكهربائية طويلة الأمد لنظام الملفات. تؤدي الحرارة الزائدة إلى تسريع تقادم العزل؛ كما تُضعف الرطوبة قوة العزل الكهربائي ويمكن أن تجعل ارتفاع الحرارة أكثر ضررًا.

ولهذا السبب، فإن مستوى الزيت الطبيعي وحده لا يثبت أن المحول المغمور بالزيت بحالة جيدة. وبالمثل، لا يعني إنذار درجة الحرارة تلقائيًا أن الملف قد تعطل. والسؤال العملي هو ما إذا كانت درجة الحرارة المقاسة معقولة بالنسبة للحمل ودرجة الحرارة المحيطة ونمط التبريد وسجل التشغيل الحديث. وإذا لم تكن كذلك، فينبغي للمشغلين فحص نظام التبريد ومؤشرات العزل بدلًا من مجرد إعادة ضبط الإنذار.

تُظهر السجلات الأكثر فائدة العلاقات بين الحمل ودرجة حرارة الزيت العلوية، ودرجة الحرارة المحيطة واستجابة التبريد، ونتائج اختبار الزيت والعينات السابقة. وتكشف هذه المقارنات التدهور بوضوح أكبر بكثير من القراءات المنفردة التي تُجمع أثناء الفحص.

ابدأ بدرجات الحرارة التي تقدم صورة مفيدة

تحتوي معظم التركيبات على الأقل على مؤشر لدرجة حرارة الزيت العلوية. وقد تستخدم الوحدات الأكبر أو الأكثر أهمية أيضًا مؤشرات درجة حرارة الملفات، أو كواشف درجة الحرارة بالمقاومة، أو حساسات الألياف الضوئية، أو القياس عن بُعد، أو أنظمة التحكم الإشرافي. ولكل قياس غرض مختلف، وقد يؤدي الخلط بينها إلى قرارات غير سليمة.

يجب أن تتبع قيم الإنذار والفصل دائمًا تعليمات الشركة المصنعة وإعدادات الحماية المعتمدة في الموقع. لا تعتمد حدًا لدرجة الحرارة من محول آخر لمجرد أن المعدات تبدو متشابهة. إذ يمكن أن تؤثر فئة التبريد وتصميم العزل وموقع الحساس ووضع مغير المآخذ والبيئة المحيطة ونمط التحميل جميعها في التفسير الصحيح.

من علامات التحذير الشائعة ارتفاع درجة الحرارة أسرع من المعتاد عند حمل مماثل. ومن العلامات الأخرى ارتفاع درجة حرارة الزيت العلوية مع تشغيل المراوح ولكن دون فائدة تبريد واضحة. وقبل افتراض وجود عطل داخلي، تحقق مما إذا كانت صمامات المشعات مفتوحة، والمراوح تدور في الاتجاه المقصود، وتدفق الهواء غير معاق، والمضخات تعمل حيثما كانت مركبة، وأن عناصر التحكم في التبريد تستجيب فعليًا لإشارة درجة الحرارة.

افحص نظام التبريد قبل إلقاء اللوم على قلب المحول

تُعد عيوب التبريد من الأسباب الأكثر سهولة في المعالجة لارتفاع الحرارة، ومع ذلك قد يتم التغاضي عنها لأن المحول يستمر في حمل الحمل. افحص المشعات بحثًا عن التلوث والزعانف المتضررة وتسربات الزيت والتآكل وتقييد تدفق الهواء. في المناطق الصناعية المتربة أو مواقع البناء أو بالقرب من عمليات المعالجة الزراعية، قد تفقد أسطح المشعات أداء نقل الحرارة تدريجيًا. وقد يبدو صوت المروحة وكأنها تعمل بينما تقدم تدفق هواء غير كافٍ.

بالنسبة للوحدات ذات التبريد القسري، تحقق من التحكم التلقائي واليدوي بالمراوح، وحالة المحرك، ومصدر الطاقة، والموصلات، والمفاتيح الثرموستاتية، ودوائر الإنذار. وعند استخدام مضخات الزيت، افحص الاهتزاز أو الضوضاء غير الطبيعية أو مؤشرات انخفاض التدفق. ينبغي تقييم المحول في ظل ظروف التشغيل الفعلية؛ فقد لا يوفر المبرد الذي يبدو طبيعيًا أثناء الحمل المنخفض هامشًا كافيًا خلال ذروة الطلب.

قد يكون التصوير الحراري مفيدًا أثناء الفحص والمحول تحت الجهد عندما ينفذه أفراد مؤهلون وفق إجراءات السلامة في الموقع. ويمكنه المساعدة في تحديد نهايات الكابلات أو العوازل أو الوصلات أو مكونات التبريد أو المناطق الساخنة الموضعية ذات الحرارة غير المعتادة. وهو لا يحل محل الاختبارات الكهربائية، لكنه يمكن أن يوجه الانتباه إلى الأجزاء التي تحتاج إلى فحص أدق خلال التوقف الآمن التالي.

استخدم حالة الزيت كإنذار مبكر للعزل

يمنح أخذ عينات الزيت المشغلين رؤية للظروف التي لا يمكن رؤيتها من خارج الخزان. تعتمد قيمة العينة على الجمع الصحيح ووضع بطاقات تعريف واضحة والمقارنة بالاتجاهات. قد تجعل الزجاجة الملوثة أو العينة المأخوذة من نقطة خاطئة أو معلومات التشغيل غير المكتملة نتائج المختبر صعبة التفسير.

يشمل برنامج الاختبار عادةً الرطوبة وجهد الانهيار العازل والحموضة والتوتر البيني واللون أو المظهر وتحليل الغازات الذائبة عند الاقتضاء. تجيب هذه الاختبارات عن أسئلة مختلفة. يمكن للرطوبة أن تقلل الأداء العازل وأن تنتقل بين الزيت والورق تبعًا لدرجة الحرارة. وقد تشير الحموضة ومؤشرات حالة الزيت المرتبطة بها إلى الأكسدة والتقادم. ويمكن للغازات الذائبة أن تقدم دلائل على الأعطال الحرارية أو التفريغ الكهربائي أو القوس الكهربائي، لكن يجب مراجعة نتائج الغازات كنمط بدلًا من التعامل معها كرقم بسيط للنجاح أو الفشل.

إذا تغيرت نتائج الغازات الذائبة بشكل ملحوظ مقارنة بالعينات السابقة، أو ظهر نمط غازات جديد بعد حدث تحميل أو واقعة تبديل أو إنذار ارتفاع حرارة، فمن المنطقي التصعيد. وقد تكون الخطوة التالية أخذ عينة متكرر، أو مراجعة من اختصاصي تشخيص مؤهل، أو اختبارات كهربائية إضافية أثناء التوقف، أو مراقبة أكثر قربًا عبر الإنترنت. وتعتمد الاستجابة المناسبة على معدل التغير والغازات الموجودة وأهمية الوحدة وسجل تشغيلها.

غالبًا ما يكون دخول الرطوبة مشكلة صيانة قبل أن يصبح مشكلة كهربائية

يمكن أن يدخل الماء عبر الحشيات التالفة أو الصمامات المتسربة أو الأختام المتدهورة أو أجهزة التنفس سيئة الصيانة أو الحماية غير الفعالة لخزان التمدد. لا ينبغي اعتبار جهاز تنفس هلام السيليكا الذي تغير لونه مشكلة تجميلية. فقد يشير إلى أن وسط التجفيف وصل إلى نهاية حالته المفيدة. افحص أيضًا ختم الزيت وأنابيب جهاز التنفس وترتيب كيس أو غشاء خزان التمدد حيثما كان مركبًا والمنطقة المحيطة بغطاء الخزان.

ينبغي التعامل بسرعة مع الماء المرئي أو الزيت العكر أو التكاثف المستمر حول التركيبات أو سلوك مستوى الزيت غير المبرر. ومع ذلك، لا تكون الرطوبة واضحة دائمًا. يلزم الاختبار المخبري والمقارنة التاريخية لتقييم ما إذا كانت المياه تزداد في الزيت أو ما إذا كان عزل الورق قد يكون معرضًا للخطر. تجنب فتح المحول دون ضرورة في الظروف الرطبة، إذ إن الصيانة نفسها قد تُدخل الرطوبة إذا كانت الضوابط ضعيفة.

لا تتجاهل دلائل العزل الخارجية

تُعد العوازل وصناديق الكابلات ومانعات الصواعق والنهايات الخارجية جزءًا من نظام العزل الذي يراه المشغل يوميًا. افحص الأسطح الخزفية أو المركبة بحثًا عن التشقق والتتبع والتلوث وترشح الزيت والأجزاء المعدنية المفكوكة وعلامات القفزات الكهربائية. في البيئات الساحلية أو الملوثة أو عالية الرطوبة، قد يصبح تلوث السطح مشكلة تشغيلية خطيرة حتى عندما يبقى الزيت داخل الخزان الرئيسي مقبولًا.

انتبه أيضًا إلى الأصوات غير المعتادة. فالطنين المنتظم للمحول متوقع؛ أما الأزيز الجديد أو أصوات الطقطقة أو التفريغ المتقطع أو تغير الاهتزاز فيجب تسجيله والتحقيق فيه. وينطبق الأمر نفسه على التشغيل المتكرر لجهاز تنفيس الضغط أو الحركة المفاجئة لمستوى الزيت أو إنذارات الحماية التي تزول دون سبب خارجي واضح. لا ينبغي اعتبار هذه الحالات طبيعية لمجرد أن المحول لا يزال تحت الجهد.

أنشئ روتينًا ينتج قرارات، لا مجرد سجلات

يفصل روتين التشغيل المفيد بين الفحوصات المتكررة والتقييم الدوري للحالة. أثناء الجولات العادية، سجل الحمل ودرجة حرارة الزيت العلوية والحالة المحيطة ومستوى الزيت ومؤشر الضغط عند الاقتضاء وحالة معدات التبريد والتسربات والإنذارات. أضف ملاحظات عند وجود ظروف غير معتادة: موجة حر أو حمل زائد مخطط أو إصلاح تحكم المروحة أو حدث تبديل حديث. وغالبًا ما تفسر هذه الملاحظات الاتجاهات اللاحقة.

على فترات مخططة، راجع سجل اختبارات الزيت وسجلات الحماية ونتائج الفحص بالأشعة تحت الحمراء وحالة العوازل ووصلات التأريض وصيانة نظام التبريد. قد تبرر المحولات الحرجة المراقبة المستمرة لدرجة الحرارة والغازات، بينما يمكن إدارة وحدات التوزيع الأصغر بفعالية عبر الفحص اليدوي المنضبط والاختبارات الدورية. وينبغي أن يعكس القرار عواقب الانقطاع وأهمية الحمل وظروف الوصول وتكلفة فقدان الوحدة، وليس قاعدة صيانة موحدة للجميع.

عندما تكون القراءة غير طبيعية، وثّق الوقت والحمل ودرجة الحرارة المحيطة ومرحلة التبريد وحالة الإنذار وأي حالة مرئية. ثم اطرح ثلاثة أسئلة عملية: هل القراءة موثوقة؟ هل تتغير؟ هل يتوفر إجراء تشغيل آمن الآن؟ قد يكون من المناسب خفض الحمل أو استعادة التبريد أو إحكام وصلة خارجية تم التحقق منها أثناء عزل مخطط أو ترتيب تحليل زيت عاجل. ولا ينبغي النظر في الفحص الداخلي إلا بتوجيه هندسي مؤهل وإجراءات عزل مناسبة.

عندما يتطلب التركيب نهجًا مختلفًا للعزل

تظل المراقبة الدقيقة للوحدة المملوءة بالزيت ضرورية، لكن بعض المشاريع لديها قيود تغير قرار اختيار المعدات. قد تتطلب المحطات الفرعية الداخلية والمباني التجارية والمرافق العامة ومواقع الطاقة المتجددة والمواقع ذات متطلبات أداء أكثر صرامة للحريق تقييم بدائل النوع الجاف. وهذا ليس قرار استبدال شاملًا: إذ يلزم مراجعة مستوى الجهد ومساحة التركيب وملف الحمل والتهوية ومتطلبات الحماية واللوائح المحلية جميعها.

لتطبيقات التوزيع بجهد 20 kV، صُمم محول توزيع ثلاثي الطور جاف من راتنج مصبوب بجهد 20kV حول عزل بالهواء أو الراتنج الصلب بدلًا من سائل التبريد، ويتضمن إمكانات الحماية والتحكم في درجة الحرارة. يغطي نطاق SCB10-12 قدرات من 50 kVA إلى 5000 kVA، مع مقاسات مدرجة شائعة من 200 kVA إلى 2500 kVA. قد تكون خيارات الإدخال المعلنة بجهد 20 kV والإخراج بجهد 0.4 kV أو 0.415 kV ذات صلة عندما يحتاج المشروع إلى ترتيب توزيع من النوع الجاف، لكن الاختيار النهائي يجب أن يتوافق مع الشبكة والحاوية والظروف المحيطة والمعايير المعمول بها.

تعمل شركة جينشيدا لتكنولوجيا الطاقة الكهربائية المحدودة في مجالات البحث والتصنيع والتطبيق لمعدات نقل وتوزيع الطاقة لمشاريع الشبكات والصناعة والطاقة الجديدة والبنية التحتية. عمليًا، يبدأ التشغيل الموثوق قبل وقت طويل من التشغيل التجريبي: إذ يؤثر التحقق من التصميم والتحكم في عملية التصنيع والوثائق الفنية الواضحة وخطة الفحص القابلة للتنفيذ جميعها في مدى سهولة إدارة المشغلين للمعدات طوال عمرها التشغيلي.

نقطة تصعيد عملية

ينبغي مراجعة المحول المغمور بالزيت دون تأخير عندما ترتفع درجة الحرارة بشكل غير متوقع عند الحمل الطبيعي، أو عندما لا تستطيع معدات التبريد الحفاظ على الاستجابة المتوقعة، أو عند وجود تسرب زيت نشط، أو عندما تشير حالة جهاز التنفس أو الختم إلى التعرض للرطوبة، أو عند تشغيل أجهزة الحماية، أو عندما تشير اتجاهات اختبار الزيت إلى مشكلة عزل آخذة في التطور. قد يحول انتظار إنذار ثانٍ مشكلة صيانة قابلة للإدارة إلى انقطاع قسري.

تأتي أفضل قرارات الصيانة من الاتجاهات المدعومة بالملاحظات الميدانية. حافظ على اتساق السجلات، وقارن ظروف التشغيل المتشابهة، وأشرك اختصاصيي المحولات المؤهلين عندما تشير الأدلة إلى مشكلة حرارية أو عازلة داخلية. يوفر هذا الانضباط للمشغلين المعلومات اللازمة لحماية الأصل وتخطيط العمل بأمان وتجنب اتخاذ قرارات كبيرة بناءً على رقم منفرد معزول.
