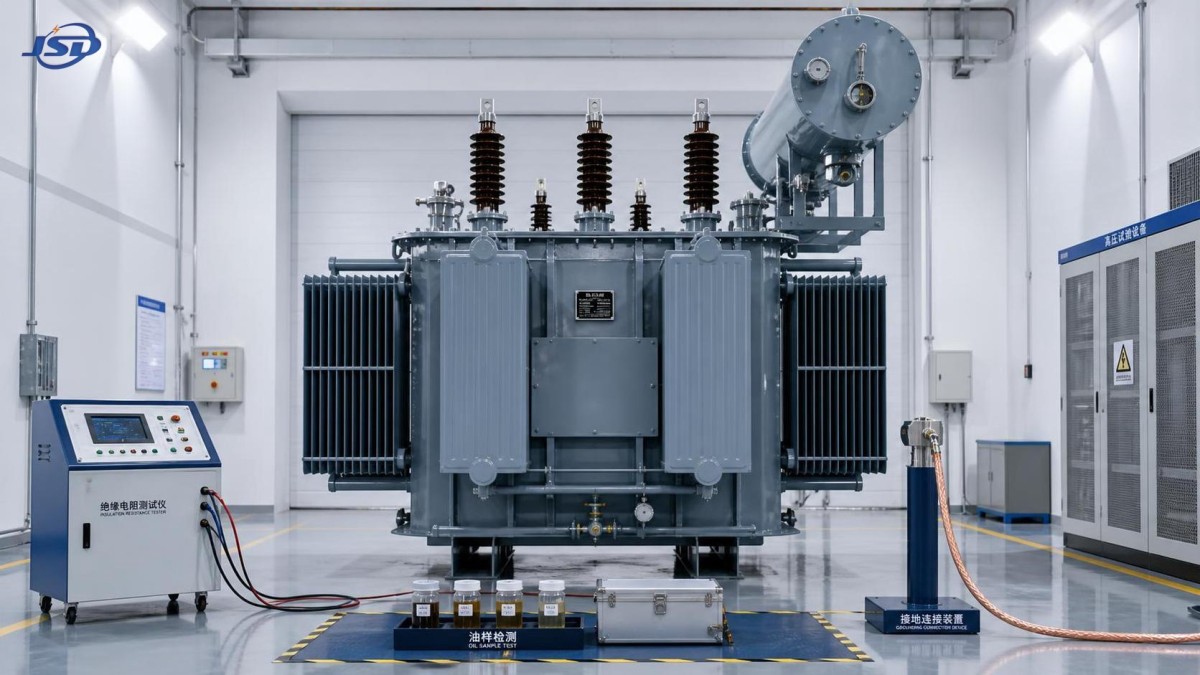

Какие испытания и стандарты должен пройти масляный трансформатор перед приемкой?

Это знакомая проблема дня приемки: масляный трансформатор уже доставлен на площадку, гражданские строительные работы почти завершены, а график монтажа находится под давлением. Поставщик предоставил папку с протоколами испытаний, но документы не дают немедленного ответа на наиболее важные вопросы: Были ли выполнены правильные испытания? Соответствуют ли зарегистрированные значения утвержденному проекту? Не был ли трансформатор поврежден при транспортировке? Можно ли подать на него напряжение без создания предотвратимого риска для изоляции, теплового режима или защиты?

Трансформатор может выглядеть неповрежденным, но иметь скрытые дефекты. Ослабленное внутреннее соединение, масло, загрязненное влагой, неправильное положение ответвления, недостаточная электрическая прочность или смещение обмоток вследствие транспортировки могут быть незаметны при внешнем осмотре. Если эти проблемы не выявить, последствия могут включать неудачную подачу напряжения, неожиданное срабатывание реле, утечку масла, перегрев и сложное расследование неисправностей после ввода агрегата в эксплуатацию. Поэтому надежный процесс приемки сочетает проверку заводской документации, физический осмотр, проверку на площадке и четкое понимание того, какие стандарты регулируют каждое испытание.

Начинайте с контракта, а не с отчета об испытаниях

Прежде чем анализировать измеренные значения, подтвердите техническую основу, в соответствии с которой был изготовлен масляный трансформатор. Результат испытания полезен только при сравнении с согласованным требованием. Спецификация закупки, утвержденные чертежи, технический паспорт, перечень данных шильдика и план инспекций и испытаний должны определять применимую редакцию стандарта, номинальную мощность, коэффициент трансформации напряжения, группу соединения, импеданс, класс охлаждения, уровень изоляции, диапазон ответвлений, расположение выводов, комплектующие и требуемые испытания.

Для многих международных проектов основным нормативным документом является серия IEC 60076. В зависимости от конструкции и режима работы трансформатора к применимым частям обычно относятся IEC 60076-1 для общих требований, IEC 60076-2 для превышения температуры, IEC 60076-3 для уровней изоляции и диэлектрических испытаний, IEC 60076-5 для способности выдерживать короткое замыкание, IEC 60076-7 для руководства по нагрузке и IEC 60076-10 для определения уровня шума. В проектах, использующих североамериканскую практику, вместо этого могут быть указаны стандарты IEEE C57, такие как IEEE C57.12.00 и IEEE C57.12.90. Национальные требования, спецификации энергокомпаний или местные сетевые нормы могут налагать дополнительные обязательства.

Не следует предполагать, что каждое испытание, перечисленное в стандарте, автоматически требуется для каждого агрегата. Стандарты различают приемо-сдаточные испытания, типовые испытания, специальные испытания и испытания, требуемые по соглашению. Группа приемки должна определить применимую категорию, прежде чем считать отсутствие отчета приемлемым или несоответствующим требованию.

Отделяйте приемо-сдаточные испытания от доказательств расчетных возможностей

Приемо-сдаточные испытания проводятся на каждом изготовленном трансформаторе и составляют основу заводской приемки. Они подтверждают, что конкретный агрегат соответствует заданным электрическим характеристикам и прошел необходимые проверки диэлектрической прочности. Типовые испытания демонстрируют характеристики представительной конструкции, тогда как специальные испытания запрашиваются, если применение, спецификация заказчика или профиль рисков требуют дополнительного подтверждения.

Распространенной ошибкой является принятие сертификата типового испытания в качестве замены приемо-сдаточного испытания конкретного агрегата. Например, ранее выполненный отчет о превышении температуры может подтверждать конструкцию, но не доказывает, что поставленный конкретный агрегат имеет правильный коэффициент трансформации, импеданс, сопротивление обмоток, состояние масла или характеристики диэлектрических испытаний. И наоборот, проведение полного испытания на превышение температуры для каждого стандартного распределительного трансформатора может быть необязательным, если это прямо не предусмотрено контрактом.

Практический вопрос заключается не в том: «Есть ли у поставщика сертификаты?» Он заключается в следующем: «Имеет ли поставленный трансформатор прослеживаемые доказательства выполнения каждого договорного и применимого приемочного требования?»

Заводские протоколы испытаний, заслуживающие особого внимания

Протоколы приемо-сдаточных испытаний должны быть полными, разборчивыми, датированными и связанными с серийным номером трансформатора. В них должны быть указаны метод испытания, соответствующий стандарт, измеренные значения, сведения о приборах, если это требуется, и окончательный результат. Простого штампа «пройдено» без данных редко достаточно для критически важного оборудования.

Проверка коэффициента трансформации, полярности, группы соединения и ответвлений

Испытание коэффициента трансформации подтверждает, что фактическое преобразование напряжения соответствует данным шильдика и утвержденному проекту. Измерения следует проверять на каждом доступном положении ответвления, а не только на номинальном ответвлении. Неправильный коэффициент трансформации или соединения ответвлений могут вызвать проблемы при параллельной работе, ошибки регулирования напряжения или задержки при вводе в эксплуатацию.

Для трехфазных агрегатов не менее важна проверка группы соединения и фазового сдвига. Указанная группа соединения должна соответствовать проекту системы и схеме защиты. Трансформатор с неправильным фазовым соотношением может быть невозможно включить параллельно с существующим оборудованием, а также он может вызвать серьезные ошибки в измерительных или защитных соединениях.

Измерение сопротивления обмоток

Испытание сопротивления обмоток помогает выявить плохие соединения, поврежденные проводники, проблемы контактов переключателя ответвлений и ошибки соединения обмоток. Значения должны регистрироваться для каждой фазы и ответвления, где применимо. Поскольку сопротивление меди и алюминия меняется с температурой, сравнения следует выполнять с использованием приведенных значений или четко задокументированных температур испытаний.

Значительные отклонения между фазами, необъяснимые различия между соседними положениями ответвлений или значения, существенно отличающиеся от заводских эталонных данных, требуют расследования. Правильным решением не является установление произвольного универсального процентного предела; на интерпретацию влияют расположение проводников, конструкция обмотки, температура испытания и конфигурация переключателя ответвлений. Сравнивайте сопоставимые данные и требуйте от производителя объяснения любой аномальной закономерности.

Испытание напряжения короткого замыкания и потерь нагрузки

Импеданс короткого замыкания влияет на расчеты токов повреждения, регулирование напряжения и возможность параллельной работы трансформаторов. Измеренный импеданс должен находиться в пределах допуска, установленного действующей спецификацией или стандартом. Результаты потерь нагрузки обычно получают во время этого испытания, и их также следует сравнивать с гарантированными значениями при указанных исходных условиях.

Неожиданное изменение импеданса — это не просто вопрос эффективности. Оно может указывать на отклонение от заданной геометрии обмоток или создавать трудности координации в нижестоящей системе. Прежде чем делать выводы на основании расхождения, проверьте номинальную частоту, положение ответвления, основу температурной коррекции и схему испытательного соединения.

Потери холостого хода и ток возбуждения

Испытание потерь холостого хода и тока возбуждения предоставляет полезную информацию о магнитопроводе и поведении при подаче напряжения. Значения следует проверять относительно гарантированных пределов в спецификации заказа. Более высокие, чем ожидается, потери холостого хода могут указывать на вопросы, связанные с материалом магнитопровода, сборкой или возбуждением, тогда как необычные фазовые закономерности тока возбуждения могут потребовать дополнительного исследования.

Эти результаты не следует оценивать изолированно. Важны форма кривой испытательного напряжения, уровень напряжения, точность приборов и установленная система допусков. Приемочная документация должна делать сравнение прозрачным, а не представлять только одно окончательное число.

Диэлектрические испытания: момент, когда упрощения становятся опасными

Диэлектрические испытания проверяют, способна ли система изоляции выдерживать ожидаемые в эксплуатации нагрузки и заданные уровни испытаний. IEC 60076-3 является ключевым нормативным документом по уровням изоляции и диэлектрическим испытаниям. Точная последовательность испытаний зависит от класса трансформатора, конструкции изоляции, конфигурации выводов и требований заказчика.

Типичные заводские диэлектрические испытания могут включать испытания приложенным напряжением от отдельного источника, испытания выдерживаемым индуцированным напряжением и, при наличии требований, испытания грозовым импульсом. Испытания приложенным напряжением исследуют изоляцию между обмотками и землей или другими указанными частями. Испытания индуцированным напряжением создают повышенное внутреннее напряжение для оценки межвитковой, межслоевой и межфазной изоляции. Импульсные испытания проверяют способность системы изоляции выдерживать быстрофронтовые перенапряжения, связанные с ударами молнии или коммутационными событиями.

Для агрегатов, для которых предусмотрено импульсное испытание, отчет должен указывать испытуемый вывод, записи осциллограмм, где применимо, полярность, уровень испытания и оценку реакции. Утверждение о том, что импульсное испытание было «завершено», слабее, чем прослеживаемые доказательства выполнения требуемой процедуры. Любое требование к срезанной волне, обработке нейтрали или последовательности пониженных уровней должно соответствовать утвержденной спецификации.

Также важно различать заводские диэлектрические испытания и упрощенные испытания на площадке. Полевые измерения сопротивления изоляции могут помочь выявить влагу или загрязнение после транспортировки, но не заменяют полную программу заводских диэлектрических испытаний. Не пытайтесь повторять высоковольтные заводские испытания в полевых условиях без утвержденной процедуры, компетентного персонала, подходящего оборудования и ясной технической причины.

Проверки масла, бака и комплектующих часто определяют готовность площадки

Файл электрических испытаний является лишь одной частью приемки. Масляный трансформатор зависит от состояния его изолирующей жидкости, системы герметизации, охлаждающего оборудования и защитных устройств. Эти элементы заслуживают структурированной проверки до подачи напряжения.

Для минерального изоляционного масла спецификация может ссылаться на IEC 60296 для неиспользованного масла и IEC 60422 для руководства по контролю и техническому обслуживанию. К распространенным испытаниям масла относятся напряжение пробоя, содержание влаги, кислотность, межфазное натяжение, коэффициент диэлектрических потерь и анализ растворенных газов, где это необходимо. IEC 60156 обычно применяется для определения напряжения пробоя, тогда как IEC 60567 рассматривает отбор проб газов и масла для анализа свободных и растворенных газов.

Требуемые испытания масла зависят от того, поставляется ли трансформатор заполненным маслом, транспортируется ли под азотом или заполняется на площадке. Если агрегат перевозился с маслом, проверьте состояние при перевозке, уровень масла, записи давления, если применимо, уплотнения, клапаны, радиаторы и устройство расширителя. Если он поставлялся сухим или под давлением газа, проверьте процедуру консервации, историю давления газа, контроль точки росы, если предусмотрено, а также утвержденный процесс заполнения и вакуумирования.

Уделяйте особое внимание работе комплектующих. Убедитесь, что указатели уровня масла, указатели температуры обмотки и масла, устройства сброса давления, газовые реле Бухгольца при их наличии, вентиляторы охлаждения, насосы, приборы, аварийные контакты, контакты отключения, проводка шкафа управления, а также маркировка выводов соответствуют утвержденным чертежам. Реле может быть механически установлено, но электрически неправильно подключено, поэтому функциональные проверки должны включать проверку контактов по схеме защиты.

Практический путь приемки от заводского выпуска до подачи напряжения

Приемка более надежна, когда ее рассматривают как контролируемую последовательность, а не как окончательную подпись на накладной.

1. Зафиксируйте исходные документы. Используйте утвержденную техническую спецификацию, утвержденные чертежи и договорной график испытаний. Оформляйте отклонения официально, а не решайте их посредством неформальных комментариев по электронной почте.
2. Проверьте заводское досье перед отправкой. Подтвердите отчеты о приемо-сдаточных испытаниях, применимые доказательства типовых или специальных испытаний, данные шильдика, сертификаты материалов при их запросе, руководства по эксплуатации, упаковочную информацию и закрытие несоответствий.
3. Проведите осмотр при поступлении. Ищите следы ударных повреждений, повреждения окраски, пятна масла, незакрепленные элементы, поврежденные вводы, поврежденные радиаторы, нарушенные уплотнения, отсутствующие заземляющие соединения и признаки нарушения транспортировочных креплений.
4. Проверьте идентификацию и конфигурацию. Сопоставьте серийный номер, табличку номинальных данных, группу соединения, импеданс, диапазон ответвлений, обозначение охлаждения, маркировку выводов и перечень комплектующих с утвержденной документацией.
5. Проведите испытания на площадке, соответствующие состоянию оборудования и процедуре проекта. Они могут включать измерение сопротивления изоляции, сопротивления обмоток, проверку коэффициента трансформации и группы соединения, функциональные проверки переключателя ответвлений, отбор проб масла и проверки цепей управления. Объем работ должен учитывать класс напряжения, продолжительность хранения, условия транспортировки и договорные требования.
6. Устраните аномалии до подачи напряжения. Поврежденный прибор, противоречивый результат испытания, низкий уровень масла, необъяснимая потеря давления или несоответствие в документации должны инициировать документированное техническое рассмотрение. Не принимайте отклонение только потому, что график сжат.

Когда оправданы дополнительные испытания

Некоторые применения требуют большего, чем стандартные приемо-сдаточные испытания. Крупные силовые трансформаторы, агрегаты для критически важной инфраструктуры, трансформаторы, работающие в тяжелых условиях окружающей среды, или оборудование, предназначенное для параллельной работы, могут оправдывать специальные испытания. Возможные примеры включают измерение уровня шума согласно IEC 60076-10, измерение импеданса нулевой последовательности, подтверждение стойкости к короткому замыканию, анализ частотной характеристики, исходное испытание растворенных газов или расширенную оценку частичных разрядов, если это предусмотрено конструкцией.

Решение должно основываться на рисках. Учитывайте уровень тока повреждения, класс напряжения, требования к непрерывности электроснабжения, маршрут транспортировки, продолжительность хранения, условия окружающей среды, близость к зданиям с людьми и последствия неудачной подачи напряжения. Испытания должны отвечать на реальный технический вопрос; они не должны превращаться в общий перечень, не связанный с режимом работы трансформатора.

Если определяющими факторами проекта являются внутренняя установка, пожарные характеристики и устранение проблем, связанных с жидкой изоляцией, процесс выбора может привести к альтернативе сухого типа вместо маслонаполненного агрегата. Например, трехфазный распределительный трансформатор сухого типа с литой смоляной изоляцией 11 kV предназначен для распределительных применений 11 kV и использует литую смоляную изоляцию вместо изоляционного масла. Это не делает процесс его приемки идентичным: применимые испытания, система охлаждения и особенности монтажа все равно должны проверяться по его собственной спецификации и стандартам.

Документы, которые должны храниться вместе с активом

После завершения приемки сохраните окончательный комплект документов вместе с эксплуатационными записями трансформатора. Как минимум он должен включать утвержденные чертежи, заводские и площадочные отчеты об испытаниях, результаты испытаний масла, записи о транспортировке и хранении, листы проверок при вводе в эксплуатацию, настройки комплектующих, информацию об интерфейсе защиты, руководства и документированные отклонения. Эти записи становятся ценными при сравнении будущих проб масла, расследовании события в системе защиты, оценке нагрузки или планировании технического обслуживания.

Наиболее безопасное решение о приемке редко основывается на одном впечатляющем сертификате испытаний. Оно формируется последовательной цепочкой доказательств: был выбран правильный стандарт, требуемые испытания проведены на фактическом агрегате, измеренные значения проверены по утвержденной спецификации, трансформатор прибыл в приемлемом состоянии, а проверка на площадке не выявила неустраненных проблем. Когда эта цепочка завершена, подача напряжения является контролируемым инженерным решением, а не прыжком веры.
