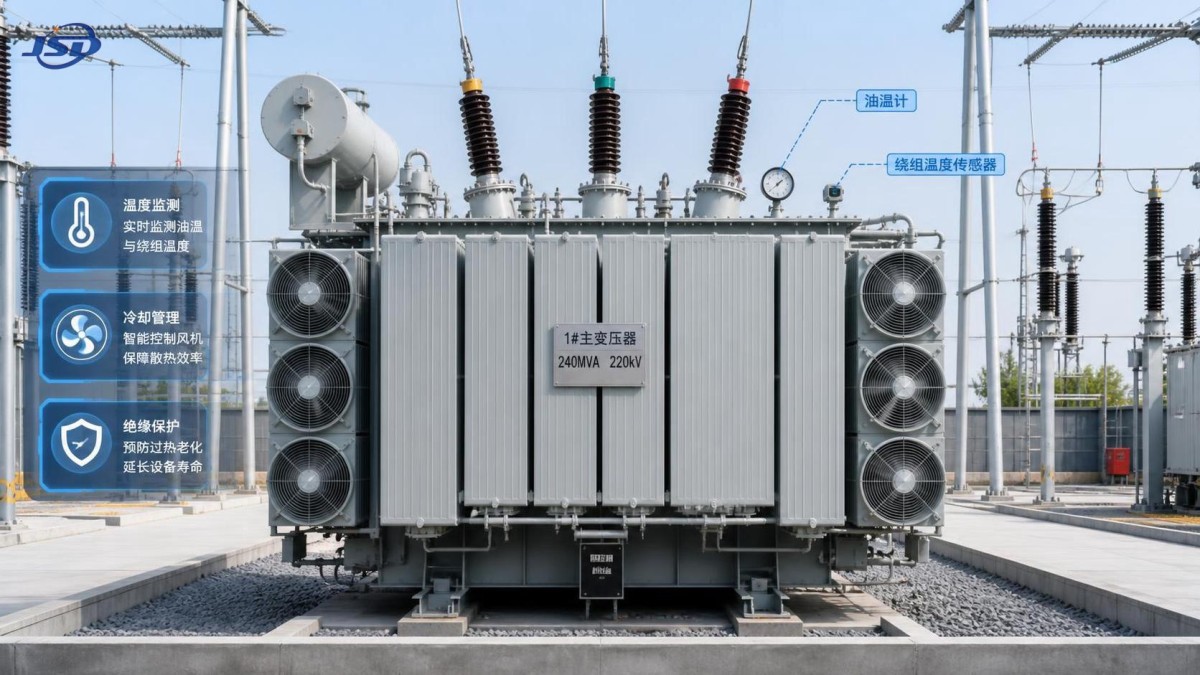

Comment surveiller un transformateur immergé dans l’huile afin de détecter les problèmes de température et d’isolation

Comment surveiller un transformateur immergé dans l’huile pour détecter les problèmes de température et d’isolation

Une surveillance fiable de la température et de l’isolation est l’un des moyens les plus pratiques de prolonger la durée de service d’un transformateur immergé dans l’huile. La plupart des défaillances graves de transformateurs ne commencent pas par un événement spectaculaire. Elles se développent souvent par une augmentation progressive de la température, une dégradation de la qualité de l’huile, l’infiltration d’humidité dans le système d’isolation, l’obstruction des circuits de refroidissement ou un petit défaut électrique qui devient actif sous charge.

Pour les opérateurs, l’objectif n’est pas simplement d’enregistrer les relevés. Il s’agit de comprendre ce qui a changé, pourquoi cela a changé et si la situation nécessite une observation, une planification de maintenance, un ajustement de la charge ou une intervention immédiate. Une seule lecture de température élevée peut être influencée par les conditions ambiantes ou une charge temporaire. Une tendance persistante, en particulier lorsqu’elle ne correspond pas au comportement de fonctionnement attendu, mérite beaucoup plus d’attention.

Un programme de surveillance efficace associe des contrôles visuels de routine, des données de fonctionnement, des analyses d’huile et une comparaison rigoureuse avec la plaque signalétique du transformateur, les documents de conception et les relevés historiques. Cette approche aide les opérateurs à détecter la surchauffe et la détérioration de l’isolation avant qu’elles ne provoquent une panne imprévue.

Pourquoi la température et l’isolation doivent être évaluées conjointement

La température et l’état de l’isolation sont étroitement liés. L’huile de transformateur évacue la chaleur des enroulements et du noyau tout en assurant une isolation diélectrique. L’isolation solide, généralement constituée de papier ou de carton pressé dans une unité remplie d’huile, assure l’intégrité électrique à long terme du système d’enroulement. Une chaleur excessive accélère le vieillissement de l’isolation ; l’humidité affaiblit la rigidité diélectrique et peut aggraver les effets de la surchauffe.

C’est pourquoi un niveau d’huile normal ne prouve pas à lui seul qu’un transformateur immergé dans l’huile est en bon état. De même, une alarme de température ne signifie pas automatiquement que l’enroulement est défaillant. La question pratique est de savoir si la température mesurée est raisonnable compte tenu de la charge, de la température ambiante, du mode de refroidissement et de l’historique de fonctionnement récent. Si ce n’est pas le cas, les opérateurs doivent examiner le système de refroidissement et les indicateurs d’isolation plutôt que de simplement réinitialiser une alarme.

Les relevés les plus utiles montrent des relations : la charge par rapport à la température d’huile en partie supérieure, la température ambiante par rapport à la réponse du refroidissement, et les résultats d’analyse d’huile par rapport aux échantillons précédents. Ces comparaisons révèlent la détérioration bien plus clairement que des relevés isolés effectués lors d’une inspection.

Commencez par les températures qui fournissent des informations utiles

La plupart des installations disposent au moins d’un indicateur de température d’huile en partie supérieure. Les unités plus grandes ou plus critiques peuvent également utiliser des indicateurs de température d’enroulement, des détecteurs de température à résistance, des capteurs à fibre optique, une télémétrie à distance ou des systèmes de contrôle de supervision. Chaque mesure a un objectif différent, et les confondre peut conduire à de mauvaises décisions.

Les valeurs d’alarme et de déclenchement doivent toujours respecter les instructions du fabricant et les réglages de protection approuvés du site. N’adoptez pas une limite de température provenant d’un autre transformateur simplement parce que les équipements paraissent similaires. La classe de refroidissement, la conception de l’isolation, l’emplacement du capteur, la position de prise, l’environnement ambiant et le profil de charge peuvent tous influencer l’interprétation correcte.

Un signe d’alerte courant est une température qui augmente plus rapidement que d’habitude à une charge comparable. Un autre est une température élevée d’huile en partie supérieure avec les ventilateurs en marche, mais un bénéfice de refroidissement apparemment limité. Avant de supposer une défaillance interne, vérifiez que les vannes des radiateurs sont ouvertes, que les ventilateurs tournent dans le sens prévu, que le flux d’air n’est pas obstrué, que les pompes fonctionnent lorsqu’elles sont installées et que les commandes de refroidissement réagissent réellement au signal de température.

Inspectez le système de refroidissement avant d’incriminer le noyau du transformateur

Les défauts de refroidissement comptent parmi les causes de surchauffe les plus accessibles, mais ils sont parfois négligés parce que le transformateur continue de supporter la charge. Inspectez les radiateurs afin de détecter l’encrassement, les ailettes endommagées, les fuites d’huile, la corrosion et les restrictions de circulation d’air. Dans les zones industrielles poussiéreuses, sur les chantiers ou à proximité d’activités de transformation agricole, les surfaces des radiateurs peuvent perdre progressivement leur performance de transfert thermique. Un ventilateur peut également sembler fonctionner tout en fournissant un débit d’air insuffisant.

Pour les unités à refroidissement forcé, vérifiez la commande automatique et manuelle des ventilateurs, l’état des moteurs, l’alimentation électrique, les contacteurs, les interrupteurs thermostatiques et les circuits d’alarme. Lorsque des pompes à huile sont utilisées, examinez les vibrations anormales, le bruit ou les indications de débit réduit. Le transformateur doit être évalué dans des conditions réelles de fonctionnement ; un refroidisseur qui semble normal à faible charge peut ne pas offrir une marge suffisante lors des pics de demande.

L’imagerie thermique peut être utile lors d’une inspection sous tension lorsqu’elle est réalisée par du personnel qualifié conformément aux procédures de sécurité du site. Elle peut aider à identifier des terminaisons de câbles, traversées, connexions, composants de refroidissement et zones chaudes localisées anormalement chauds. Elle ne remplace pas les essais électriques, mais elle peut orienter l’attention vers les éléments nécessitant une inspection plus approfondie lors du prochain arrêt sécurisé.

Utilisez l’état de l’huile comme avertissement précoce concernant l’isolation

L’échantillonnage de l’huile donne aux opérateurs une visibilité sur des conditions qui ne peuvent pas être observées depuis l’extérieur de la cuve. La valeur de l’échantillon dépend d’un prélèvement correct, d’un étiquetage clair et d’une comparaison des tendances. Une bouteille contaminée, un échantillon prélevé au mauvais endroit ou des informations de fonctionnement incomplètes peuvent rendre les résultats de laboratoire difficiles à interpréter.

Le programme d’essais prend couramment en compte l’humidité, la tension de claquage diélectrique, l’acidité, la tension interfaciale, la couleur ou l’aspect, ainsi que l’analyse des gaz dissous lorsque cela est approprié. Ces essais répondent à des questions différentes. L’humidité peut réduire les performances diélectriques et migrer entre l’huile et le papier selon la température. L’acidité et les indicateurs associés de l’état de l’huile peuvent indiquer une oxydation et un vieillissement. Les gaz dissous peuvent fournir des indices sur les défauts thermiques, les décharges électriques ou les arcs électriques, mais les résultats des gaz doivent être examinés comme un ensemble plutôt que traités comme une simple valeur de réussite ou d’échec.

Si les résultats des gaz dissous évoluent de manière significative par rapport aux échantillons antérieurs, ou si un nouveau profil de gaz apparaît après un événement de charge, un incident de manœuvre ou une alarme de surchauffe, une escalade est pertinente. L’étape suivante peut être un nouveau prélèvement, un examen par un spécialiste qualifié du diagnostic, des essais électriques supplémentaires pendant un arrêt ou une surveillance en ligne plus étroite. La réponse appropriée dépend de la vitesse d’évolution, des gaz présents, du caractère critique de l’unité et de son historique de fonctionnement.

L’infiltration d’humidité est souvent un problème de maintenance avant de devenir un problème électrique

L’eau peut pénétrer par des joints endommagés, des vannes qui fuient, des étanchéités détériorées, des reniflards mal entretenus ou une protection inefficace du conservateur. Un reniflard au gel de silice qui a changé de couleur ne doit pas être considéré comme un simple problème esthétique. Il peut indiquer que le matériau dessiccant a atteint la fin de sa durée d’utilisation. Inspectez également le joint d’huile, la tuyauterie du reniflard, la vessie ou la membrane du conservateur lorsqu’elles sont installées, ainsi que la zone autour du couvercle de la cuve.

La présence d’eau visible, une huile trouble, une condensation persistante autour des raccords ou un comportement inexpliqué du niveau d’huile doivent faire l’objet d’une intervention rapide. Toutefois, l’humidité n’est pas toujours évidente. Des essais en laboratoire et une comparaison historique sont nécessaires pour évaluer si l’eau augmente dans l’huile ou si l’isolation en papier risque d’être affectée. Évitez d’ouvrir inutilement le transformateur dans des conditions humides, car la maintenance elle-même peut introduire de l’humidité si les contrôles sont insuffisants.

N’ignorez pas les indices d’isolation externes

Les traversées, boîtes à câbles, parafoudres et terminaisons externes font partie du système d’isolation que l’opérateur observe chaque jour. Vérifiez les surfaces en porcelaine ou en matériau composite afin de détecter les fissures, le cheminement électrique, la contamination, les suintements d’huile, les fixations desserrées et les signes de contournement. Dans les environnements côtiers, pollués ou à forte humidité, la contamination de surface peut devenir un problème d’exploitation sérieux même lorsque l’huile à l’intérieur de la cuve principale reste acceptable.

Soyez également attentif aux bruits inhabituels. Un bourdonnement régulier du transformateur est normal ; de nouveaux bourdonnements, crépitements, bruits de décharge intermittents ou une modification des vibrations doivent être enregistrés et examinés. Il en va de même pour les déclenchements répétés du dispositif de décompression, les mouvements brusques du niveau d’huile ou les alarmes de protection qui disparaissent sans cause externe évidente. Ces situations ne doivent pas être banalisées simplement parce que le transformateur reste sous tension.

Mettez en place une routine qui permet de prendre des décisions, et pas seulement de produire des relevés

Une routine d’exploitation utile distingue les contrôles fréquents de l’évaluation périodique de l’état. Lors des tournées normales, consignez la charge, la température d’huile en partie supérieure, les conditions ambiantes, le niveau d’huile, l’indication de pression le cas échéant, l’état des équipements de refroidissement, les fuites et les alarmes. Ajoutez des commentaires lorsque les conditions sont inhabituelles : vague de chaleur, surcharge planifiée, réparation de commande de ventilateur ou récent événement de manœuvre. Ces notes expliquent souvent les tendances observées ultérieurement.

À intervalles planifiés, examinez l’historique des analyses d’huile, les enregistrements de protection, les résultats des inspections infrarouges, l’état des traversées, les connexions de mise à la terre et la maintenance du système de refroidissement. Les transformateurs critiques peuvent justifier une surveillance continue de la température et des gaz, tandis que les unités de distribution plus petites peuvent être gérées efficacement au moyen d’inspections manuelles rigoureuses et d’essais périodiques. La décision doit refléter les conséquences d’une panne, l’importance de la charge, les conditions d’accès et le coût de la perte de l’unité, et non une règle de maintenance universelle.

Lorsqu’un relevé est anormal, documentez l’heure, la charge, la température ambiante, l’étage de refroidissement, l’état de l’alarme et toute condition visible. Posez ensuite trois questions pratiques : le relevé est-il crédible ? Évolue-t-il ? Une action d’exploitation sûre est-elle disponible maintenant ? Il peut être approprié de réduire la charge, de rétablir le refroidissement, de resserrer une connexion externe vérifiée pendant un isolement planifié ou d’organiser une analyse d’huile urgente. Une inspection interne ne doit être envisagée qu’avec les conseils d’ingénieurs qualifiés et des procédures d’isolement appropriées.

Lorsque l’installation nécessite une approche d’isolation différente

La surveillance attentive d’une unité remplie d’huile reste essentielle, mais certains projets présentent des contraintes qui modifient le choix de l’équipement. Les sous-stations intérieures, les bâtiments commerciaux, les installations publiques, les sites d’énergie renouvelable et les emplacements soumis à des exigences plus strictes en matière de performance incendie peuvent nécessiter l’évaluation d’alternatives de type sec. Il ne s’agit pas d’une décision de remplacement universelle : le niveau de tension, l’espace d’installation, le profil de charge, la ventilation, les exigences de protection et les réglementations locales doivent tous être examinés.

Pour les applications de distribution 20 kV, letransformateur de distribution triphasé sec à résine coulée 20 kV est conçu autour d’une isolation à l’air ou en résine solide plutôt que d’un fluide de refroidissement liquide et comprend des capacités de protection et de contrôle de la température. La gamme SCB10-12 couvre des puissances de 50 kVA à 5000 kVA, avec des tailles courantes indiquées de 200 kVA à 2500 kVA. Ses options déclarées d’entrée 20 kV et de sortie 0.4 kV ou 0.415 kV peuvent être pertinentes lorsqu’un projet nécessite une configuration de distribution de type sec, mais la sélection finale doit toujours correspondre au réseau, à l’enveloppe, aux conditions ambiantes et aux normes applicables.

Jinshida Electric Power Technology Co., Ltd. intervient dans la recherche, la fabrication et l’application d’équipements de transmission et de distribution pour les projets de réseaux électriques, industriels, de nouvelles énergies et d’infrastructures. En pratique, un fonctionnement fiable commence bien avant la mise en service : la vérification de la conception, la maîtrise du processus de fabrication, une documentation technique claire et un plan d’inspection réalisable influencent tous la facilité avec laquelle les opérateurs peuvent gérer les équipements pendant toute leur durée de service.

Un point d’escalade pratique

Un transformateur immergé dans l’huile doit être examiné sans délai lorsque la température augmente de manière inattendue à charge normale, que l’équipement de refroidissement ne peut pas maintenir la réponse attendue, qu’une fuite d’huile est active, que l’état d’un reniflard ou d’un joint indique une exposition à l’humidité, que des dispositifs de protection fonctionnent ou que les tendances des analyses d’huile indiquent une préoccupation d’isolation en développement. Attendre une seconde alarme peut transformer un problème de maintenance gérable en panne forcée.

Les meilleures décisions de maintenance reposent sur des tendances étayées par des observations sur le terrain. Maintenez des relevés cohérents, comparez des conditions de fonctionnement équivalentes et faites appel à des spécialistes qualifiés des transformateurs lorsque les éléments indiquent un problème thermique ou diélectrique interne. Cette rigueur fournit aux opérateurs les informations nécessaires pour protéger l’actif, planifier les travaux en toute sécurité et éviter de prendre des décisions importantes sur la base d’un seul chiffre isolé.
