Como Monitorar um Transformador Imerso em Óleo quanto a Problemas de Temperatura e Isolamento

O monitoramento confiável da temperatura e do isolamento é uma das formas mais práticas de prolongar a vida útil de um transformador imerso em óleo. A maioria das falhas graves em transformadores não começa com um evento dramático. Elas geralmente se desenvolvem por meio de um aumento gradual da temperatura, da deterioração da qualidade do óleo, da entrada de umidade no sistema de isolamento, de caminhos de resfriamento bloqueados ou de um pequeno defeito elétrico que se torna ativo sob carga.

Para os operadores, o objetivo não é apenas registrar medições. É entender o que mudou, por que mudou e se a condição exige observação, planejamento de manutenção, ajuste de carga ou uma resposta imediata. Uma única leitura de temperatura elevada pode ser influenciada pelas condições ambientais ou por uma carga temporária. Uma tendência persistente, especialmente quando diverge do comportamento operacional esperado, merece muito mais atenção.

Um programa de monitoramento eficaz combina verificações visuais de rotina, dados operacionais, testes de óleo e comparação disciplinada com a placa de identificação, os documentos de projeto e os registros históricos do transformador. Essa abordagem ajuda os operadores a detectar o sobreaquecimento e a deterioração do isolamento antes que causem uma interrupção inesperada.

Por que Temperatura e Isolamento Devem Ser Avaliados em Conjunto

A temperatura e a condição do isolamento estão estreitamente relacionadas. O óleo do transformador transfere o calor para longe dos enrolamentos e do núcleo, ao mesmo tempo que fornece isolamento dielétrico. O isolamento sólido, geralmente de papel ou cartão prensado em uma unidade preenchida com óleo, sustenta a integridade elétrica de longo prazo do sistema de enrolamentos. O excesso de calor acelera o envelhecimento do isolamento; a umidade reduz a rigidez dielétrica e pode tornar o sobreaquecimento mais prejudicial.

Por isso, um nível normal de óleo, por si só, não comprova que um transformador imerso em óleo esteja em boas condições. Da mesma forma, um alarme de temperatura não significa automaticamente que o enrolamento falhou. A questão prática é se a temperatura medida é razoável para a carga, a temperatura ambiente, o modo de resfriamento e o histórico operacional recente. Caso não seja, os operadores devem investigar o sistema de resfriamento e os indicadores de isolamento, em vez de simplesmente redefinir um alarme.

Os registros mais úteis mostram relações: carga em comparação com a temperatura do óleo superior, temperatura ambiente em comparação com a resposta de resfriamento e resultados de testes de óleo em comparação com amostras anteriores. Essas comparações revelam a deterioração com muito mais clareza do que leituras isoladas coletadas durante uma inspeção.

Comece pelas Temperaturas que Contam uma História Útil

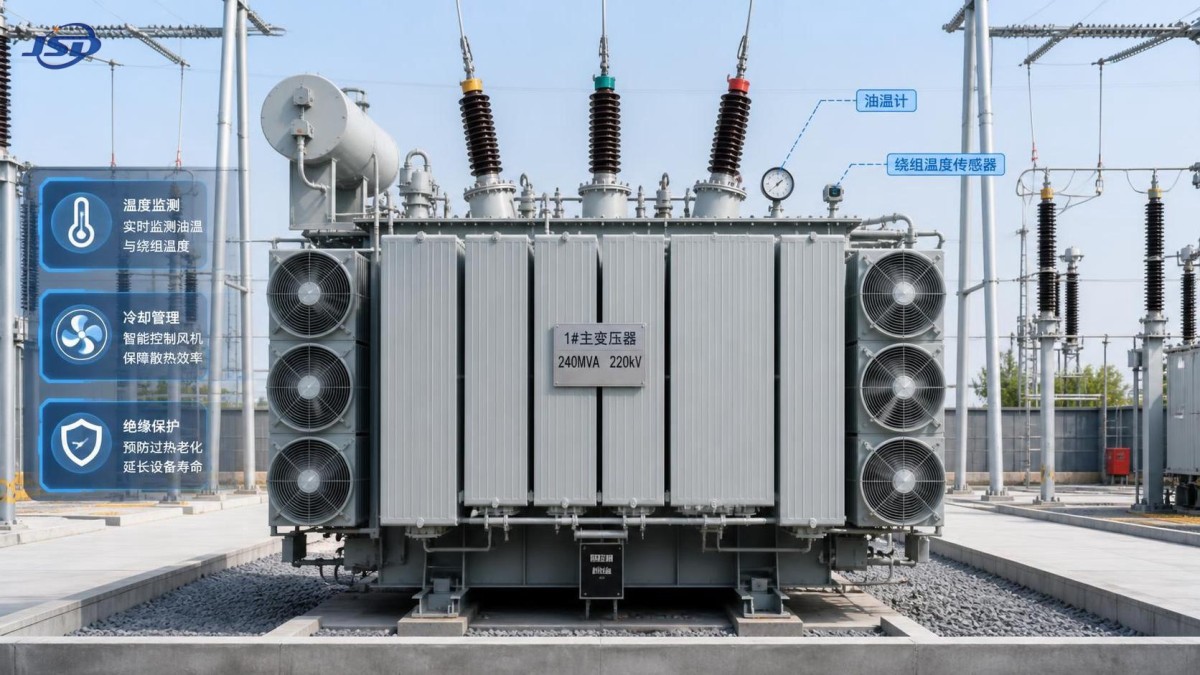

A maioria das instalações possui pelo menos um indicador de temperatura do óleo superior. Unidades maiores ou mais críticas também podem utilizar indicadores de temperatura dos enrolamentos, detectores de temperatura por resistência, sensores de fibra óptica, telemetria remota ou sistemas de controle supervisório. Cada medição tem uma finalidade diferente, e confundi-las pode levar a decisões inadequadas.

Os valores de alarme e desligamento devem sempre seguir as instruções do fabricante e os ajustes de proteção aprovados do local. Não adote um limite de temperatura de outro transformador apenas porque os equipamentos parecem semelhantes. A classe de resfriamento, o projeto do isolamento, a localização do sensor, a posição do tap, o ambiente e o padrão de carga podem afetar a interpretação correta.

Um sinal de alerta comum é uma temperatura que sobe mais rapidamente que o normal sob uma carga comparável. Outro é uma temperatura elevada do óleo superior com os ventiladores em funcionamento, mas com pouco benefício aparente de resfriamento. Antes de presumir uma falha interna, verifique se as válvulas dos radiadores estão abertas, se os ventiladores giram na direção prevista, se o fluxo de ar está obstruído, se as bombas estão operando quando instaladas e se os controles de resfriamento estão realmente respondendo ao sinal de temperatura.

Inspecione o Sistema de Resfriamento Antes de Culpar o Núcleo do Transformador

Defeitos de resfriamento estão entre as causas mais acessíveis de sobreaquecimento, mas às vezes são ignorados porque o transformador continua transportando carga. Inspecione os radiadores quanto a contaminação, aletas danificadas, vazamentos de óleo, corrosão e restrições ao fluxo de ar. Em áreas industriais empoeiradas, canteiros de obras ou perto de operações de processamento agrícola, as superfícies dos radiadores podem perder gradualmente o desempenho de transferência de calor. Um ventilador também pode emitir o som de que está funcionando, mas fornecer fluxo de ar insuficiente.

Para unidades com resfriamento forçado, verifique o controle automático e manual dos ventiladores, a condição dos motores, a alimentação elétrica, os contatores, os interruptores termostáticos e os circuitos de alarme. Quando forem utilizadas bombas de óleo, investigue vibrações, ruídos ou indicações de fluxo reduzido anormais. O transformador deve ser avaliado em condições operacionais reais; um resfriador que parece normal sob baixa carga pode não oferecer margem suficiente durante a demanda de pico.

A termografia pode ser útil durante uma inspeção energizada, quando realizada por pessoal qualificado segundo os procedimentos de segurança do local. Ela pode ajudar a identificar terminações de cabos, buchas, conexões, componentes de resfriamento e áreas localizadas excepcionalmente quentes. Não substitui os testes elétricos, mas pode direcionar a atenção para as partes que necessitam de uma inspeção mais detalhada durante a próxima parada segura.

Utilize a Condição do Óleo como Alerta Antecipado de Isolamento

A amostragem de óleo oferece aos operadores uma visão das condições que não podem ser observadas do lado externo do tanque. O valor da amostra depende da coleta correta, da identificação clara e da comparação de tendências. Um frasco contaminado, uma amostra coletada no ponto errado ou informações operacionais incompletas podem dificultar a interpretação dos resultados laboratoriais.

O programa de testes geralmente considera umidade, tensão de ruptura dielétrica, acidez, tensão interfacial, cor ou aparência e análise de gases dissolvidos, quando apropriado. Esses testes respondem a perguntas diferentes. A umidade pode reduzir o desempenho dielétrico e migrar entre o óleo e o papel conforme a temperatura. A acidez e os indicadores relacionados à condição do óleo podem indicar oxidação e envelhecimento. Os gases dissolvidos podem fornecer indícios de falhas térmicas, descargas elétricas ou arco elétrico, mas os resultados dos gases devem ser analisados como um padrão, e não tratados como um simples número de aprovação ou reprovação.

Se os resultados de gases dissolvidos mudarem materialmente em relação às amostras anteriores, ou se surgir um novo padrão de gases após um evento de carga, uma ocorrência de manobra ou um alarme de sobreaquecimento, é prudente ampliar a investigação. A próxima etapa pode ser uma nova amostragem, uma análise por um especialista qualificado em diagnóstico, testes elétricos adicionais durante a parada ou um monitoramento online mais rigoroso. A resposta adequada depende da taxa de mudança, dos gases presentes, da criticidade da unidade e de seu histórico operacional.

A entrada de umidade frequentemente é um problema de manutenção antes de se tornar um problema elétrico

A água pode entrar por juntas danificadas, válvulas com vazamento, vedações deterioradas, respiradores mal mantidos ou proteção ineficaz do conservador. Um respirador de sílica-gel que mudou de cor não deve ser tratado como uma questão estética. Isso pode indicar que o meio secante chegou ao fim de sua vida útil. Inspecione também a vedação de óleo, a tubulação do respirador, a bolsa ou o diafragma do conservador, quando instalados, e a área ao redor da tampa do tanque.

Água visível, óleo turvo, condensação persistente ao redor das conexões ou comportamento inexplicável do nível de óleo devem ser tratados prontamente. Entretanto, a umidade nem sempre é evidente. São necessários testes laboratoriais e comparação histórica para avaliar se a água está aumentando no óleo ou se o isolamento de papel pode estar em risco. Evite abrir o transformador desnecessariamente em condições úmidas, pois a própria manutenção pode introduzir umidade se os controles forem insuficientes.

Não Ignore Indícios Externos de Isolamento

Buchas, caixas de cabos, para-raios e terminações externas fazem parte do sistema de isolamento observado diariamente pelo operador. Verifique superfícies de porcelana ou materiais compostos quanto a rachaduras, trilhas elétricas, contaminação, vazamento de óleo, ferragens soltas e sinais de descarga disruptiva. Em ambientes costeiros, poluídos ou de alta umidade, a contaminação superficial pode se tornar uma questão operacional grave, mesmo quando o óleo dentro do tanque principal permanece aceitável.

Preste atenção também a sons incomuns. Um zumbido constante do transformador é esperado; novos zumbidos, estalidos, ruídos intermitentes de descarga ou uma alteração na vibração devem ser registrados e investigados. O mesmo se aplica à atuação repetida do dispositivo de alívio de pressão, ao movimento repentino do nível de óleo ou a alarmes de proteção que desaparecem sem uma causa externa evidente. Essas não são condições que devem ser normalizadas apenas porque o transformador permanece energizado.

Crie uma Rotina que Gere Decisões, Não Apenas Registros

Uma rotina operacional útil separa as verificações frequentes da avaliação periódica da condição. Durante as inspeções normais, registre a carga, a temperatura do óleo superior, a condição ambiente, o nível de óleo, a indicação de pressão quando aplicável, o status do equipamento de resfriamento, os vazamentos e os alarmes. Adicione comentários quando as condições forem incomuns: uma onda de calor, uma sobrecarga planejada, um reparo no controle do ventilador ou um evento recente de manobra. Essas observações frequentemente explicam tendências posteriores.

Em intervalos planejados, analise o histórico de testes de óleo, os registros de proteção, os resultados de inspeções infravermelhas, a condição das buchas, as conexões de aterramento e a manutenção do sistema de resfriamento. Transformadores críticos podem justificar monitoramento contínuo de temperatura e gases, enquanto unidades de distribuição menores podem ser gerenciadas de forma eficaz por meio de inspeções manuais disciplinadas e testes periódicos. A decisão deve refletir as consequências de uma interrupção, a importância da carga, as condições de acesso e o custo da perda da unidade — e não uma regra de manutenção única para todos os casos.

Quando uma leitura for anormal, documente a hora, a carga, a temperatura ambiente, o estágio de resfriamento, o estado do alarme e qualquer condição visível. Em seguida, faça três perguntas práticas: A leitura é confiável? Ela está mudando? Há alguma ação operacional segura disponível agora? Reduzir a carga, restaurar o resfriamento, apertar uma conexão externa verificada durante um isolamento planejado ou providenciar uma análise urgente do óleo podem ser medidas adequadas. A inspeção interna somente deve ser considerada com orientação de engenharia qualificada e procedimentos de isolamento adequados.

Quando a Instalação Exige uma Abordagem Diferente de Isolamento

Monitorar cuidadosamente uma unidade preenchida com óleo continua sendo essencial, mas alguns projetos têm restrições que alteram a decisão sobre o equipamento. Subestações internas, edifícios comerciais, instalações públicas, locais de energia renovável e locais com expectativas mais rigorosas de desempenho contra incêndio podem exigir a avaliação de alternativas a seco. Esta não é uma decisão de substituição universal: o nível de tensão, o espaço de instalação, o perfil de carga, a ventilação, os requisitos de proteção e os códigos locais devem ser analisados.

Para aplicações de distribuição de 20 kV, oTransformador de Distribuição Trifásico a Seco de Resina Fundida de 20 kV foi projetado com isolamento a ar ou resina sólida, em vez de refrigerante líquido, e inclui capacidade de proteção e controle de temperatura. A linha SCB10-12 abrange capacidades de 50 kVA a 5000 kVA, com tamanhos comuns listados de 200 kVA a 2500 kVA. Suas opções declaradas de entrada de 20 kV e saída de 0.4 kV ou 0.415 kV podem ser relevantes quando um projeto necessita de uma configuração de distribuição a seco, mas a seleção final ainda deve corresponder à rede, ao invólucro, às condições ambientais e às normas aplicáveis.

A Jinshida Electric Power Technology Co., Ltd. atua na pesquisa, fabricação e aplicação de equipamentos de transmissão e distribuição para projetos de rede elétrica, industriais, de novas energias e de infraestrutura. Na prática, uma operação confiável começa muito antes do comissionamento: a verificação do projeto, o controle do processo de fabricação, a documentação técnica clara e um plano de inspeção viável afetam a facilidade com que os operadores podem gerenciar os equipamentos durante toda a sua vida útil.

Um Ponto Prático de Escalonamento

Um transformador imerso em óleo deve ser analisado sem demora quando a temperatura aumentar inesperadamente sob carga normal, o equipamento de resfriamento não conseguir manter a resposta esperada, houver vazamento ativo de óleo, a condição de um respirador ou vedação sugerir exposição à umidade, dispositivos de proteção atuarem ou as tendências dos testes de óleo indicarem uma preocupação de isolamento em desenvolvimento. Esperar por um segundo alarme pode transformar uma questão de manutenção administrável em uma interrupção forçada.

As decisões de manutenção mais sólidas resultam de tendências apoiadas por observações em campo. Mantenha os registros consistentes, compare condições operacionais equivalentes e envolva especialistas qualificados em transformadores quando as evidências indicarem um problema térmico ou dielétrico interno. Essa disciplina fornece aos operadores as informações necessárias para proteger o ativo, planejar o trabalho com segurança e evitar decisões importantes baseadas em um único valor isolado.
