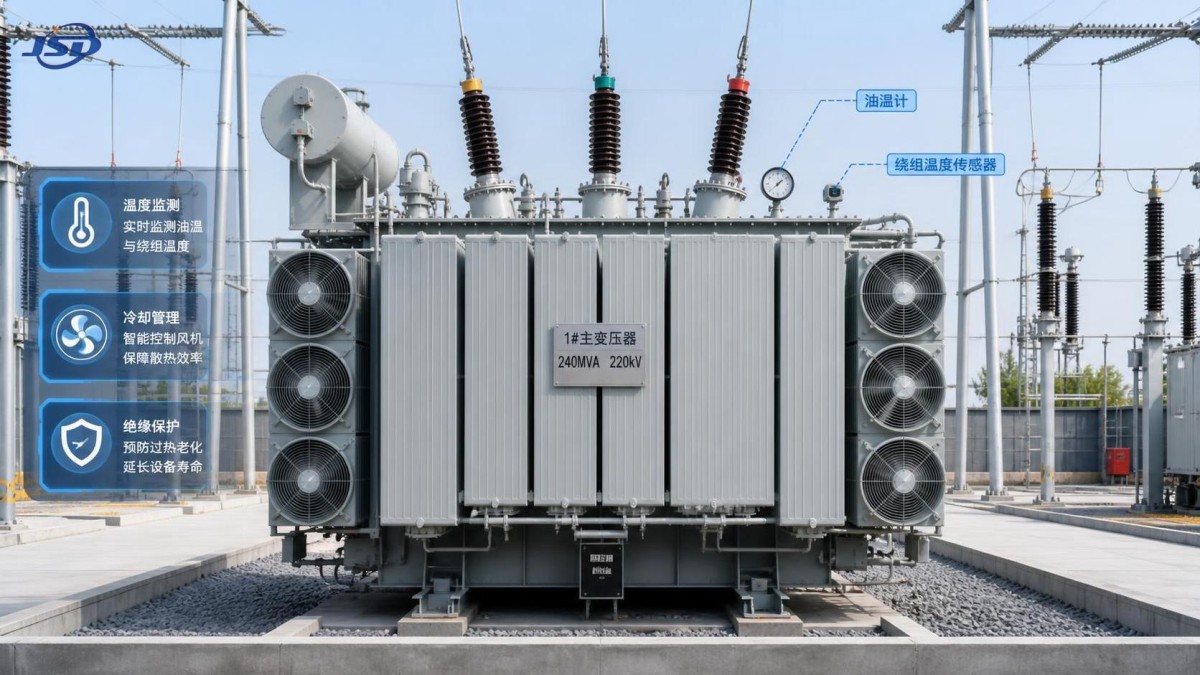

Cómo supervisar un transformador sumergido en aceite para detectar problemas de temperatura y aislamiento

Cómo supervisar un transformador sumergido en aceite para detectar problemas de temperatura y aislamiento

Una supervisión fiable de la temperatura y del aislamiento es una de las formas más prácticas de prolongar la vida útil de un transformador sumergido en aceite. La mayoría de las fallas graves de los transformadores no comienzan con un evento dramático. A menudo se desarrollan mediante un aumento gradual de la temperatura, el deterioro de la calidad del aceite, la entrada de humedad en el sistema de aislamiento, vías de refrigeración bloqueadas o un pequeño defecto eléctrico que se activa bajo carga.

Para los operadores, el objetivo no es simplemente registrar lecturas. Es comprender qué ha cambiado, por qué ha cambiado y si la condición requiere observación, planificación de mantenimiento, ajuste de carga o una respuesta inmediata. Una sola lectura de temperatura elevada puede verse influida por las condiciones ambientales o una carga temporal. Una tendencia persistente, especialmente cuando no coincide con el comportamiento operativo esperado, merece mucha más atención.

Un programa de supervisión eficaz combina inspecciones visuales rutinarias, datos operativos, análisis de aceite y una comparación disciplinada con la placa de características del transformador, los documentos de diseño y los registros históricos. Este enfoque ayuda a los operadores a detectar el sobrecalentamiento y el deterioro del aislamiento antes de que provoquen una interrupción inesperada.

Por qué la temperatura y el aislamiento deben evaluarse conjuntamente

La temperatura y el estado del aislamiento están estrechamente relacionados. El aceite del transformador transfiere el calor lejos de los devanados y del núcleo, al tiempo que proporciona aislamiento dieléctrico. El aislamiento sólido, generalmente papel o cartón prensado en una unidad llena de aceite, garantiza la integridad eléctrica a largo plazo del sistema de devanados. El exceso de calor acelera el envejecimiento del aislamiento; la humedad debilita la rigidez dieléctrica y puede hacer que el sobrecalentamiento sea más perjudicial.

Por ello, un nivel de aceite normal por sí solo no demuestra que un transformador sumergido en aceite esté en buen estado. Del mismo modo, una alarma de temperatura no significa automáticamente que el devanado haya fallado. La cuestión práctica es si la temperatura medida es razonable para la carga, la temperatura ambiente, el modo de refrigeración y el historial operativo reciente. Si no lo es, los operadores deben investigar el sistema de refrigeración y los indicadores de aislamiento en lugar de simplemente restablecer una alarma.

Los registros más útiles muestran relaciones: carga frente a temperatura del aceite superior, temperatura ambiente frente a respuesta de refrigeración y resultados de análisis de aceite frente a muestras anteriores. Estas comparaciones revelan el deterioro con mucha más claridad que las lecturas aisladas recopiladas durante una inspección.

Comience con las temperaturas que ofrecen información útil

La mayoría de las instalaciones cuentan al menos con un indicador de temperatura del aceite superior. Las unidades más grandes o críticas también pueden utilizar indicadores de temperatura de devanado, detectores de temperatura por resistencia, sensores de fibra óptica, telemetría remota o sistemas de control supervisorio. Cada medición tiene una finalidad diferente, y confundirlas puede llevar a decisiones inadecuadas.

Los valores de alarma y disparo siempre deben seguir las instrucciones del fabricante y los ajustes de protección aprobados para la instalación. No adopte un límite de temperatura de otro transformador simplemente porque el equipo parezca similar. La clase de refrigeración, el diseño del aislamiento, la ubicación del sensor, la posición de toma, el entorno ambiental y el patrón de carga pueden afectar a la interpretación correcta.

Una señal de advertencia común es una temperatura que aumenta más rápido de lo habitual con una carga comparable. Otra es una temperatura elevada del aceite superior con los ventiladores funcionando pero con poco beneficio aparente de refrigeración. Antes de asumir una falla interna, compruebe si las válvulas de los radiadores están abiertas, si los ventiladores giran en la dirección prevista, si el flujo de aire está obstruido, si las bombas funcionan cuando están instaladas y si los controles de refrigeración responden realmente a la señal de temperatura.

Inspeccione el sistema de refrigeración antes de culpar al núcleo del transformador

Los defectos de refrigeración se encuentran entre las causas más accesibles de sobrecalentamiento, aunque a veces se pasan por alto porque el transformador continúa soportando carga. Inspeccione los radiadores en busca de contaminación, aletas dañadas, fugas de aceite, corrosión y flujo de aire restringido. En zonas industriales polvorientas, obras de construcción o cerca de operaciones de procesamiento agrícola, las superficies de los radiadores pueden perder gradualmente rendimiento de transferencia de calor. Un ventilador también puede sonar como si estuviera funcionando mientras proporciona un flujo de aire insuficiente.

En unidades con refrigeración forzada, verifique el control automático y manual de los ventiladores, el estado del motor, la alimentación eléctrica, los contactores, los interruptores termostáticos y los circuitos de alarma. Cuando se utilicen bombas de aceite, investigue vibraciones anormales, ruido o indicaciones de caudal reducido. El transformador debe evaluarse en condiciones operativas reales; un refrigerador que parece normal con baja carga puede no proporcionar margen suficiente durante la demanda máxima.

La termografía puede ser útil durante una inspección con el equipo energizado cuando la realiza personal cualificado conforme a los procedimientos de seguridad de la instalación. Puede ayudar a identificar terminales de cable, pasatapas, conexiones, componentes de refrigeración y áreas calientes localizadas inusualmente cálidos. No sustituye las pruebas eléctricas, pero puede dirigir la atención a las piezas que requieren una inspección más detallada durante la próxima parada segura.

Utilice el estado del aceite como alerta temprana del aislamiento

El muestreo de aceite proporciona a los operadores una visión de condiciones que no pueden observarse desde el exterior del tanque. El valor de la muestra depende de una recolección correcta, un etiquetado claro y la comparación de tendencias. Una botella contaminada, una muestra tomada desde el punto incorrecto o información operativa incompleta pueden dificultar la interpretación de los resultados de laboratorio.

El programa de pruebas suele considerar humedad, tensión de ruptura dieléctrica, acidez, tensión interfacial, color o apariencia y análisis de gases disueltos cuando corresponda. Estas pruebas responden a preguntas diferentes. La humedad puede reducir el rendimiento dieléctrico y migrar entre el aceite y el papel según la temperatura. La acidez y los indicadores relacionados con el estado del aceite pueden señalar oxidación y envejecimiento. Los gases disueltos pueden aportar indicios sobre fallas térmicas, descargas eléctricas o formación de arco, pero los resultados de gases deben revisarse como un patrón en lugar de tratarse como un simple valor de aprobado o no aprobado.

Si los resultados de gases disueltos cambian de forma significativa respecto a muestras anteriores, o si aparece un nuevo patrón de gases después de un evento de carga, un incidente de maniobra o una alarma de sobrecalentamiento, es razonable escalar la situación. El siguiente paso puede ser repetir el muestreo, realizar una revisión por un especialista cualificado en diagnóstico, efectuar pruebas eléctricas adicionales durante una parada o implementar una supervisión en línea más estrecha. La respuesta adecuada depende de la velocidad de cambio, los gases presentes, la criticidad de la unidad y su historial operativo.

La entrada de humedad suele ser un problema de mantenimiento antes de convertirse en un problema eléctrico

El agua puede entrar por juntas dañadas, válvulas con fugas, sellos deteriorados, respiraderos con mantenimiento deficiente o una protección ineficaz del conservador. Un respiradero de gel de sílice que ha cambiado de color no debe tratarse como un problema meramente estético. Puede indicar que el medio desecante ha llegado al final de su vida útil. Inspeccione también el sello de aceite, las tuberías del respiradero, la disposición de la vejiga o diafragma del conservador cuando esté instalada y el área alrededor de la tapa del tanque.

Debe actuarse con prontitud ante agua visible, aceite turbio, condensación persistente alrededor de los accesorios o un comportamiento inexplicable del nivel de aceite. Sin embargo, la humedad no siempre es evidente. Se necesitan pruebas de laboratorio y comparación histórica para evaluar si el agua está aumentando en el aceite o si el aislamiento de papel puede estar en riesgo. Evite abrir innecesariamente el transformador en condiciones de humedad, ya que el propio mantenimiento puede introducir humedad si los controles son insuficientes.

No ignore los indicios de aislamiento externo

Los pasatapas, cajas de cables, pararrayos y terminaciones externas forman parte del sistema de aislamiento que el operador observa todos los días. Revise las superficies de porcelana o compuestas en busca de grietas, seguimiento eléctrico, contaminación, filtración de aceite, herrajes flojos y signos de descarga disruptiva. En entornos costeros, contaminados o de alta humedad, la contaminación superficial puede convertirse en un problema operativo grave incluso cuando el aceite dentro del tanque principal sigue siendo aceptable.

Preste atención también a los sonidos inusuales. Se espera un zumbido constante del transformador; se deben registrar e investigar nuevos zumbidos, crepitaciones, ruidos de descarga intermitentes o cambios en la vibración. Lo mismo se aplica a la operación repetida del alivio de presión, movimientos repentinos del nivel de aceite o alarmas de protección que se restablecen sin una causa externa evidente. Estas no son condiciones que deban normalizarse simplemente porque el transformador permanece energizado.

Establezca una rutina que genere decisiones, no solo registros

Una rutina operativa útil separa las comprobaciones frecuentes de la evaluación periódica del estado. Durante las rondas normales, registre la carga, la temperatura del aceite superior, las condiciones ambientales, el nivel de aceite, la indicación de presión cuando corresponda, el estado del equipo de refrigeración, las fugas y las alarmas. Añada comentarios cuando las condiciones sean inusuales: una ola de calor, una sobrecarga planificada, una reparación del control de ventiladores o un evento de maniobra reciente. Esas notas suelen explicar tendencias posteriores.

En intervalos planificados, revise el historial de análisis de aceite, los registros de protección, los hallazgos de inspecciones infrarrojas, el estado de los pasatapas, las conexiones de puesta a tierra y el mantenimiento del sistema de refrigeración. Los transformadores críticos pueden justificar la supervisión continua de temperatura y gases, mientras que las unidades de distribución más pequeñas pueden gestionarse eficazmente mediante inspecciones manuales disciplinadas y pruebas periódicas. La decisión debe reflejar las consecuencias de una interrupción, la importancia de la carga, las condiciones de acceso y el coste de perder la unidad, no una regla de mantenimiento única para todos los casos.

Cuando una lectura sea anormal, documente la hora, la carga, la temperatura ambiente, la etapa de refrigeración, el estado de la alarma y cualquier condición visible. Después formule tres preguntas prácticas: ¿Es fiable la lectura? ¿Está cambiando? ¿Hay alguna acción operativa segura disponible ahora? Puede ser apropiado reducir la carga, restablecer la refrigeración, apretar una conexión externa verificada durante un aislamiento planificado u organizar un análisis urgente de aceite. La inspección interna solo debe considerarse con orientación de ingeniería cualificada y procedimientos de aislamiento adecuados.

Cuando la instalación requiere un enfoque de aislamiento diferente

La supervisión cuidadosa de una unidad llena de aceite sigue siendo esencial, pero algunos proyectos presentan limitaciones que cambian la decisión sobre el equipo. Las subestaciones interiores, los edificios comerciales, las instalaciones públicas, los sitios de energía renovable y las ubicaciones con expectativas más estrictas de comportamiento frente al fuego pueden requerir la evaluación de alternativas de tipo seco. Esta no es una decisión de sustitución universal: deben revisarse el nivel de tensión, el espacio de instalación, el perfil de carga, la ventilación, los requisitos de protección y los códigos locales.

Para aplicaciones de distribución de 20 kV, elTransformador de distribución trifásico de tipo seco de resina fundida de 20 kV está diseñado con aislamiento de aire o resina sólida en lugar de refrigerante líquido e incluye capacidad de protección y control de temperatura. La gama SCB10-12 cubre capacidades de 50 kVA a 5000 kVA, con tamaños comunes indicados de 200 kVA a 2500 kVA. Sus opciones declaradas de entrada de 20 kV y salida de 0.4 kV o 0.415 kV pueden ser relevantes cuando un proyecto necesita una configuración de distribución de tipo seco, pero la selección final debe seguir siendo compatible con la red, el envolvente, las condiciones ambientales y las normas aplicables.

Jinshida Electric Power Technology Co., Ltd. trabaja en la investigación, fabricación y aplicación de equipos de transmisión y distribución para proyectos de redes eléctricas, industria, nuevas energías e infraestructura. En la práctica, la operación fiable comienza mucho antes de la puesta en servicio: la verificación del diseño, el control del proceso de fabricación, la documentación técnica clara y un plan de inspección viable afectan a la facilidad con que los operadores pueden gestionar el equipo durante toda su vida útil.

Un punto práctico de escalamiento

Un transformador sumergido en aceite debe revisarse sin demora cuando la temperatura aumente inesperadamente con carga normal, el equipo de refrigeración no pueda mantener la respuesta esperada, haya una fuga activa de aceite, el estado de un respiradero o sello sugiera exposición a humedad, operen dispositivos de protección o las tendencias de análisis de aceite indiquen una preocupación de aislamiento en desarrollo. Esperar una segunda alarma puede convertir un problema de mantenimiento manejable en una interrupción forzada.

Las decisiones de mantenimiento más sólidas provienen de tendencias respaldadas por observaciones en campo. Mantenga registros coherentes, compare condiciones operativas equivalentes e involucre a especialistas cualificados en transformadores cuando las evidencias apunten a un problema térmico o dieléctrico interno. Esa disciplina proporciona a los operadores la información necesaria para proteger el activo, planificar el trabajo de forma segura y evitar decisiones importantes basadas en un único valor aislado.
