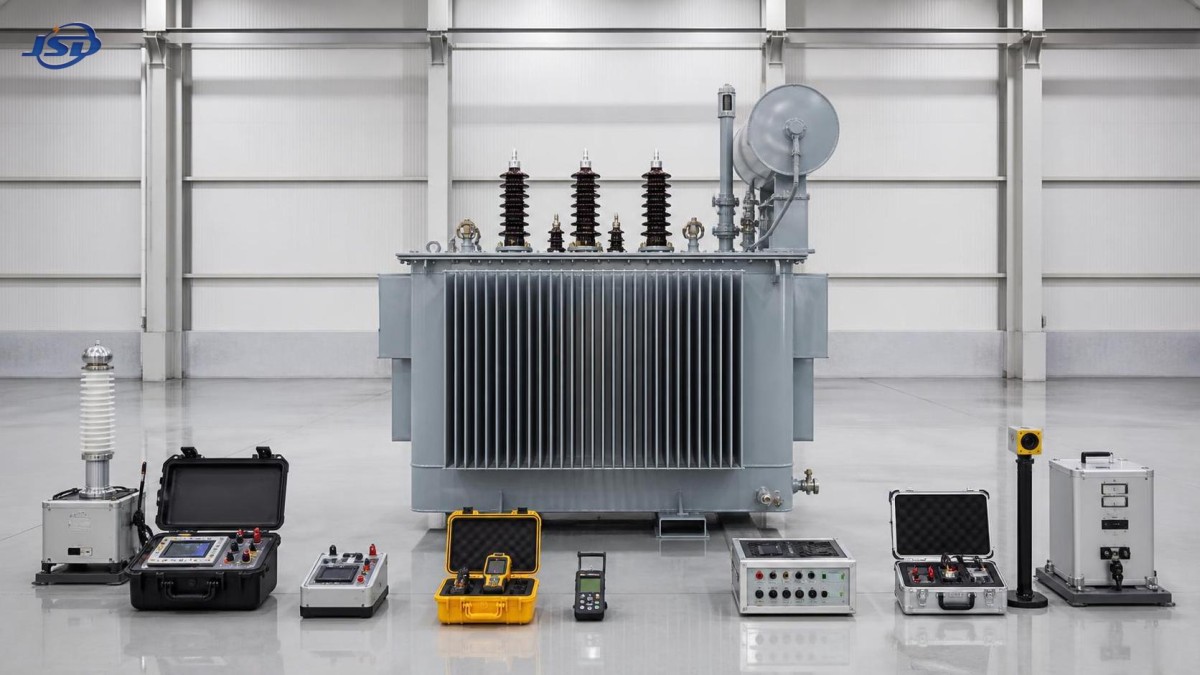

Что покупателям следует сравнивать при выборе маслонаполненного трансформатора?

Что следует сравнивать покупателям при закупке масляного трансформатора?

При закупке масляного трансформатора отделам снабжения следует сравнивать стоимость жизненного цикла, техническое соответствие, подтверждение качества, эффективность и возможности поставщика, а не ориентироваться только на цену покупки.

Трансформатор является долгосрочным эксплуатационным активом. Неправильная спецификация или ненадежный производитель могут привести к убыткам, расходам на обслуживание, отключениям, рискам для безопасности и дорогостоящей замене.

Для покупателей основной вопрос прост: обеспечит ли этот агрегат стабильное электроснабжение безопасно, эффективно и предсказуемо в течение ожидаемого срока службы?

В этом руководстве рассматриваются наиболее важные практические критерии сравнения при оценке масляного трансформатора для коммунальных, промышленных, коммерческих, горнодобывающих, инфраструктурных проектов и проектов в области возобновляемой энергетики.

Начните с фактических требований к эксплуатации

Перед запросом коммерческих предложений покупатели должны сначала определить среду установки, профиль нагрузки, требования к напряжению, часы работы, планы будущего расширения и применимые стандарты сети или заказчика.

Сравнение коммерческих предложений без единой технической спецификации часто приводит к вводящим в заблуждение результатам. Предложения с более низкой ценой могут не включать аксессуары, объем испытаний, запас по изоляции или требуемые функции защиты.

Уточните, будет ли трансформатор обслуживать непрерывные промышленные нагрузки, прерывистые коммерческие нагрузки, процессы с высокой долей электродвигателей, чувствительную электронику, объекты возобновляемой генерации или общественную распределительную сеть.

Каждое применение влияет на предпочтительные параметры сопротивления короткого замыкания, схему охлаждения, диапазон ответвлений, допустимую перегрузку, класс изоляции, группу соединения и схему защиты масляного трансформатора.

Также важна температура окружающей среды. Высокие температуры, большая высота над уровнем моря, воздействие морской соли, влажность, пыль и агрессивная промышленная атмосфера могут значительно уменьшить эксплуатационные запасы.

Попросите инженерную группу указать в документе запроса максимальную температуру окружающей среды, высоту установки, место монтажа, условия размещения и ограничения вентиляции.

Рост нагрузки заслуживает не меньшего внимания. Выбор только по текущей потребности может привести к преждевременным ограничениям мощности при расширении производственных линий, зданий, зарядных станций или подключенного оборудования.

Четкий перечень требований позволяет специалистам по закупкам сравнивать эквивалентные предложения и определять, предлагают ли поставщики оптимизированную конструкцию или просто базовый стандартный агрегат.

Это также предотвращает последующие споры относительно исходных допущений. Следует документировать номинальную мощность, коэффициент трансформации, частоту, группу соединения, положения ответвлений, сопротивление короткого замыкания, способ охлаждения и конфигурацию выводов.

Сравнивайте номинальную мощность, коэффициент трансформации и требования к ответвлениям

Номинальная мощность — это не просто значение на паспортной табличке. Покупателям следует проверять ожидаемую нагрузку, коэффициент одновременности, профиль перегрузки, коэффициент мощности, содержание гармоник и запланированный резерв мощности.

Трансформатор недостаточной мощности может постоянно работать при повышенной температуре, ускоряя старение изоляции и увеличивая потери. Слишком мощный агрегат может вызвать неоправданные капитальные затраты и потери холостого хода.

Точно сравнивайте номинальные значения первичного и вторичного напряжения. Одного номинального напряжения системы недостаточно, если на фактические условия влияют допуски местной сети, падение напряжения на фидере, чувствительность оборудования или работа генератора.

Требуемое низковольтное выходное напряжение должно соответствовать оборудованию ниже по сети. Распространенные распределительные напряжения различаются в зависимости от страны, типа проекта, оборудования заказчика и того, обслуживает ли система двигатели или общие нагрузки.

Переключатели ответвлений помогают поддерживать требуемое вторичное напряжение при изменении питающего напряжения. Покупателям следует сравнивать диапазон ответвлений, шаг переключения, расположение ответвлений, способ управления и доступность регулировки.

Для многих стационарных распределительных применений достаточно переключателя ответвлений без возбуждения. Проекты с частыми колебаниями напряжения могут требовать более совершенных решений по регулированию напряжения.

Частота также должна соответствовать рабочей системе. Трансформатор, рассчитанный на 50 Hz, может работать некорректно в системе 60 Hz без надлежащего инженерного подтверждения.

Для проектов, требующих первичного распределения 13.8 kV, распределительный трансформатор 13.8kV может быть сконфигурирован на мощность от 30 до 2500 kVA с несколькими вариантами низковольтного выхода.

Такая гибкость полезна только тогда, когда выбранные коэффициент трансформации и мощность основаны на подтвержденном исследовании нагрузки, а не на приблизительной оценке.

Оценивайте потери как эксплуатационные затраты, а не как второстепенный технический параметр

Энергоэффективность является одной из важнейших областей сравнения, поскольку потери трансформатора возникают годами, зачастую уже после того, как первоначальная цена покупки забыта.

Потери холостого хода возникают всякий раз, когда трансформатор находится под напряжением, даже при малой нагрузке заказчика или ее отсутствии. На них в основном влияют материал сердечника и качество его изготовления.

Потери нагрузки возрастают с увеличением тока. Они связаны с обмотками, соединениями, добавочными потерями и электрическим сопротивлением, поэтому конструкция проводников и качество изготовления имеют особое значение.

Покупателям следует запрашивать гарантированные потери холостого хода, потери нагрузки, суммарные потери и допуски испытаний при указанной номинальной мощности, напряжении, частоте и опорной температуре.

Более низкое первоначальное коммерческое предложение может стать более дорогим, если чрезмерные потери увеличивают потребление электроэнергии в течение срока службы трансформатора. Оценка закупки должна включать капитализацию потерь.

Капитализация потерь присваивает финансовую стоимость каждому ватту потерь холостого хода и потерь нагрузки. Такой подход позволяет покупателям объективно сравнивать совокупную стоимость владения.

Попросите поставщиков объяснить марку электротехнической стали сердечника, конструкцию стыков сердечника, материал проводников, схему обмоток и производственные меры контроля, используемые для достижения заявленных значений потерь.

Высококачественная холоднокатаная зерноориентированная кремнистая сталь и контролируемые процессы резки и сборки могут снизить ток холостого хода, тепловыделение, шум и потери энергии.

Тщательно сравнивайте гарантии. Поставщик должен предусматривать четкие договорные последствия или средства защиты, если результаты приемочных испытаний превышают заявленные пределы потерь.

Проверьте изоляцию, масло, охлаждение и тепловые характеристики

Система изоляции определяет, насколько хорошо масляный трансформатор выдерживает электрические, тепловые, механические и экологические нагрузки в течение многих лет эксплуатации.

Покупателям следует сравнивать изоляционные материалы, изоляцию проводников, опоры обмоток, качество масла, герметизацию бака, пределы превышения температуры и подход поставщика к контролю влажности.

Трансформаторное масло служит одновременно изоляцией и охлаждающей средой. Его качество влияет на электрическую прочность, теплопередачу, стойкость к окислению, поведение влаги и долгосрочную надежность.

Подтвердите, что масло соответствует соответствующей спецификации, например IEC 60296, где это применимо, и запросите документацию по испытаниям масла до поставки.

Тип охлаждения должен соответствовать условиям эксплуатации. Распространенные схемы с естественной циркуляцией масла и естественным воздушным охлаждением подходят для многих распределительных установок, однако для тяжелых режимов может потребоваться дополнительная охлаждающая способность.

Превышению температуры следует уделять пристальное внимание, поскольку срок службы изоляции сокращается с повышением рабочей температуры. Сравнивайте гарантированные значения превышения температуры, а не только мощность на паспортной табличке.

Уточните, как конструкция учитывает локальные перегревы, особенно при неравномерных нагрузках, высоких гармонических токах, ограниченной вентиляции и в теплом климате с длительными ежегодными периодами эксплуатации.

Эффективная герметизация предотвращает проникновение влаги и утечку масла. Покупателям следует изучить качество прокладок, стандарты сварки, испытания давлением, защиту от коррозии и решения с расширителем либо герметичным баком.

Технически компетентный поставщик может объяснить, как его конструкция защищает срок службы изоляции в реальных условиях площадки, а не только представить общие описания материалов.

Оцените стойкость к короткому замыканию и механическую конструкцию

Распределительные трансформаторы должны выдерживать аномальные электрические события. Характеристики при коротком замыкании особенно важны в промышленных сетях, коммунальных системах и проектах с высоким доступным током короткого замыкания.

Во время аварии обмотки испытывают мощные электромагнитные силы. Слабые опоры, плохая прессовка, недостаточные проводники или ослабленные соединения могут привести к деформации и отказу.

Покупателям следует запрашивать подтверждение того, что конструкция соответствует применимым требованиям по стойкости к короткому замыканию, включая соответствующие стандарты IEC, IEEE, ANSI или национальные стандарты.

Также сравнивайте технологию обмоток. Высоковольтные обмотки из медного провода могут улучшить устойчивость к грозовым импульсам при правильном проектировании, изоляции и опоре в процессе изготовления.

Конструкции низковольтных фольговых обмоток могут обеспечивать высокую механическую прочность и улучшенное распределение тока в подходящих применениях. Правильный выбор зависит от номинальных параметров и режима работы.

Конструкция сердечника и бака также влияет на надежность. Проверьте толщину стали, конструкцию бака, расположение радиаторов, подъемные проушины, домкратные площадки, колеса, заземляющие выводы и качество покрытия.

Для наружных установок защита от коррозии должна быть четко определена. Качество системы окраски, толщина покрытия, подготовка поверхности и местное воздействие окружающей среды влияют на срок службы.

Шум может иметь значение в общественных зданиях, жилых районах, больницах и коммерческих объектах. Сравнивайте гарантированные уровни шума и уточняйте, подтверждены ли заявленные значения данными испытаний.

Не следует предполагать, что каждый трансформатор имеет одинаковую механическую прочность только потому, что его мощность и номинальные напряжения выглядят аналогично. Качество внутренней конструкции может существенно различаться у разных поставщиков.

Сравнивайте испытания, сертификаты и отслеживаемые доказательства качества

Сертификаты полезны, но покупателям следует отдавать приоритет результатам испытаний, связанным с фактической конструкцией трансформатора, производственным процессом и агрегатом, поставляемым для проекта.

Приемо-сдаточные испытания обычно проверяют коэффициент трансформации, сопротивление обмоток, сопротивление изоляции, выдерживаемое приложенное напряжение, выдерживаемое индуцированное напряжение, значения потерь, сопротивление короткого замыкания и другие указанные параметры.

Типовые и специальные испытания обеспечивают дополнительную уверенность, когда это требуется. Они могут охватывать превышение температуры, выдерживаемое грозовое импульсное напряжение, способность выдерживать короткое замыкание, уровень шума или частичные разряды.

До размещения заказа на закупку запросите у поставщика план контроля и испытаний. Он должен определять пункты испытаний, критерии приемки, точки присутствия заказчика, отчеты и ответственность за документацию.

Заводские приемочные испытания особенно ценны для крупных, критически важных или чувствительных к срокам проектов. Они позволяют покупателю проверить данные паспортной таблички, качество изготовления и испытанные характеристики до отгрузки.

К соответствующим стандартам могут относиться IEC 60076, IEEE, ANSI, стандарты GB и специальные требования проекта. Применимый стандарт должен быть включен в техническое соглашение.

Сертификация системы менеджмента качества, включая ISO 9001, является полезной базой. Однако она не заменяет прямую проверку производственных процессов контроля и возможностей проведения специализированных испытаний трансформаторов.

Уточните, проверяются ли поступающие материалы, контролируются ли процессы изготовления обмоток и сердечника и как в ходе производства изолируются и корректируются несоответствующие компоненты.

Поставщик со структурированной системой качества должен без колебаний предоставлять прослеживаемость ключевых материалов, отчеты о приемо-сдаточных испытаниях, записи инспекций, чертежи, руководства и упаковочную документацию.

Проверьте аксессуары, защиту и совместимость с установкой

Аксессуары часто упускаются из виду при сравнении коммерческих предложений, однако они могут существенно влиять на стоимость монтажа, время пусконаладки, координацию защиты и долгосрочные усилия по техническому обслуживанию.

Подтвердите наличие таких компонентов, как вводы, клеммные коробки, переключатели ответвлений, устройства сброса давления, указатели уровня масла, индикаторы температуры, сливные клапаны, радиаторы и средства заземления.

Для критически важных проектов могут потребоваться аварийная сигнализация, контакты отключения, указатели температуры обмоток, указатели температуры масла, газовые реле Бухгольца или интерфейсы мониторинга в зависимости от конструкции трансформатора и требований системы.

Покупателям также следует проверить ориентацию выводов, размеры кабельных коробок, расположение фаз, зазоры, схемы подъема, общую массу, транспортные ограничения и требования к нагрузке на фундамент.

Несоответствие на этапе установки может задержать подачу напряжения. Технически правильный трансформатор все равно создает проблемы для проекта, если кабельные оконцевания, интерфейсы распределительного устройства или строительные решения не совпадают.

Проверяйте чертежи до начала производства. Габаритные чертежи, чертежи паспортной таблички, схемы выводов, размеры фундамента и принципиальные схемы должны получить официальное одобрение покупателя.

Для внутренних применений оцените противопожарную защиту, вентиляцию, пути доступа, удержание масла, размеры помещения и соответствие местным строительным и электротехническим нормам.

Для наружных площадок убедитесь, что корпус, класс защиты, расположение выводов и система покрытия соответствуют воздействию дождя, солнечного света, пыли, соляного тумана и рискам несанкционированного доступа.

Полный перечень аксессуаров делает коммерческие предложения сопоставимыми и помогает отделам закупок избежать кажущейся экономии, которая позднее проявляется в виде заказов на изменения или доработок на площадке.

Оценивайте возможности поставщика не только по коммерческому предложению

Выбор поставщика должен включать производственные мощности, оперативность инженерной поддержки, надежность поставок, экспортный опыт, финансовую устойчивость и послепродажное обслуживание наряду с технической спецификацией трансформатора.

Уточните, как поставщик управляет утверждением конструкции, закупкой сырья, планированием производства, инспекцией, упаковкой, логистикой и документацией для международных или проектных заказов.

Обещания по срокам поставки следует сопоставлять с доступными мощностями и сроками поставки материалов. Реалистичный график ценнее агрессивного обещания, нарушающего планирование строительства.

Для глобальных закупок подтвердите экспортную упаковку, защиту при перевозке, поддержку документацией, потребности в сертификации страны назначения и опыт работы в аналогичных регионах или проектных условиях.

Техническая коммуникация важна после размещения заказа. Покупателям необходимы своевременные ответы на замечания по чертежам, вопросы по интерфейсам, организацию испытаний, вопросы монтажа и пусконаладки.

Подробно оцените гарантийные условия. Подтвердите срок гарантии, процедуры реагирования на дефекты, доступность запасных частей, объем выездного обслуживания и ответственность за транспортные расходы или расходы на замену при возникновении отказов.

Рекомендации могут быть ценными, если они относятся к сопоставимым уровням напряжения, мощностям, применениям, климатическим условиям и режимам эксплуатации. Общие заявления менее полезны, чем подтверждения по релевантным проектам.

Jinshida Electric Power Technology поддерживает проекты передачи и распределения электроэнергии посредством производства, управления качеством, технической поддержки и настраиваемых конфигураций трансформаторов для различных требований заказчиков.

Отделам закупок следует искать поставщика, способного прозрачно объяснять компромиссы, четко документировать обязательства и сохранять ответственность после поставки, а не просто подавать низкое коммерческое предложение.

Используйте взвешенную матрицу сравнения до принятия решения о закупке

Взвешенная матрица сравнения превращает технические и коммерческие данные в более обоснованное решение о закупке. Она снижает риск того, что самой низкой цене будет уделено непропорционально большое внимание.

Типичные категории включают техническое соответствие, потери, тепловые характеристики, стойкость к короткому замыканию, испытания, аксессуары, поставку, гарантию, историю поставщика, возможности обслуживания и общую оценочную стоимость.

Назначайте веса на основе риска проекта. Критически важный промышленный объект может придавать больший вес надежности и обслуживанию, тогда как стандартизированный распределительный проект может отдавать приоритет эффективности и поставке.

Оценивайте только документированную информацию. Неподтвержденные заявления о низких потерях, быстрой поставке, превосходных материалах или глобальных показателях не должны иметь ту же ценность, что и проверяемые доказательства.

Разъяснения должны направляться всем участникам торгов единообразно. Это гарантирует, что поставщики отвечают на основе одинаковых допущений, и предотвращает сохранение скрытых различий в коммерческих предложениях.

Фиксируйте все отклонения отдельно. Отклонение не является автоматически неприемлемым, но его технические последствия, коммерческое влияние и статус утверждения должны быть видны лицам, принимающим решения.

При финансовой оценке учитывайте стоимость жизненного цикла наряду с ценой покупки, фрахтом, монтажом, потерями, обслуживанием, риском отключений, потребностью в запасных частях и ожидаемой продолжительностью эксплуатации.

Этот метод дает отделам закупок обоснованную основу для выбора и помогает инженерным, финансовым, эксплуатационным и проектным заинтересованным сторонам согласовать единые критерии принятия решений.

Окончательное решение о закупке следует принимать в пользу предложения, обеспечивающего наилучший документально подтвержденный баланс технической пригодности, эксплуатационной надежности, эффективности, поддержки, уверенности в поставке и коммерческой ценности.

Заключение

Покупка масляного трансформатора — это техническое закупочное решение с долгосрочными эксплуатационными последствиями. Цена важна, но она никогда не должна быть единственным критерием сравнения.

Покупатели должны проверить мощность, коэффициент трансформации, потери, изоляцию, тепловые пределы, стойкость к короткому замыканию, испытания, аксессуары, монтажные интерфейсы и поддержку поставщика до размещения заказа.

Наилучший результат закупки достигается благодаря полной спецификации, сравнению на основе доказательств и учету стоимости жизненного цикла. Такой подход защищает бюджет проекта, одновременно повышая надежность и энергетические характеристики.
