Как операторам действовать при перегрузке сухого силового трансформатора?

Когда сухой силовой трансформатор приближается к номинальной нагрузке или превышает её, операторы должны быстро реагировать для обеспечения надёжности оборудования, электробезопасности и непрерывности электроснабжения. Понимание причин перегрузки, контроль температуры и условий нагрузки, а также следование структурированному плану действий позволяют предотвратить повреждение изоляции и незапланированные простои. Непосредственная цель заключается не просто в том, чтобы снизить ток ниже значения, указанного на паспортной табличке. Необходимо определить, является ли это состояние временным и контролируемым либо нагрев, вентиляция, качество нагрузки или неисправность оборудования выводят трансформатор за пределы безопасного режима работы.

Сухой трансформатор не имеет изоляционного масла для поглощения и отвода тепла. Поэтому при аномальной нагрузке необходимо уделять особое внимание изоляции обмоток, сердечнику, выводам, корпусу, путям охлаждения и окружающему воздуху. Кратковременный пик нагрузки может быть допустим в условиях, определённых производителем, однако повторяющаяся или продолжительная перегрузка способна ускорить старение изоляции, ослабить соединения из-за термических циклов и в конечном итоге привести к отказам, значительно более серьёзным, чем плановое снижение нагрузки.

Сначала определите, что на самом деле означает «перегрузка»

Сигнализация высокого тока важна, но сама по себе недостаточна для оценки риска для трансформатора. Операторам следует сравнить измеренные фазные токи с номинальным током трансформатора, а затем проверить балансировку нагрузки по всем трём фазам. Одна фаза может быть перегружена, хотя суммарная полная нагрузка выглядит приемлемой. Это часто происходит при постепенном росте однофазных нагрузок, изменении распределительных цепей без повторной балансировки или при неравномерном рабочем профиле крупной нагрузки ниже по сети.

Следующий вопрос — продолжительность. Кратковременный бросок тока при пуске двигателя, перемещении крана, работе сварочного оборудования или выполнении технологической последовательности отличается от длительной перегрузки во время производственной смены. Следует анализировать трендовые данные, а не полагаться на единичное показание. Если трансформатор длительное время работает выше нормального диапазона нагрузки, операторы должны рассматривать это как проблему мощности, охлаждения или качества электроэнергии, требующую корректирующих действий.

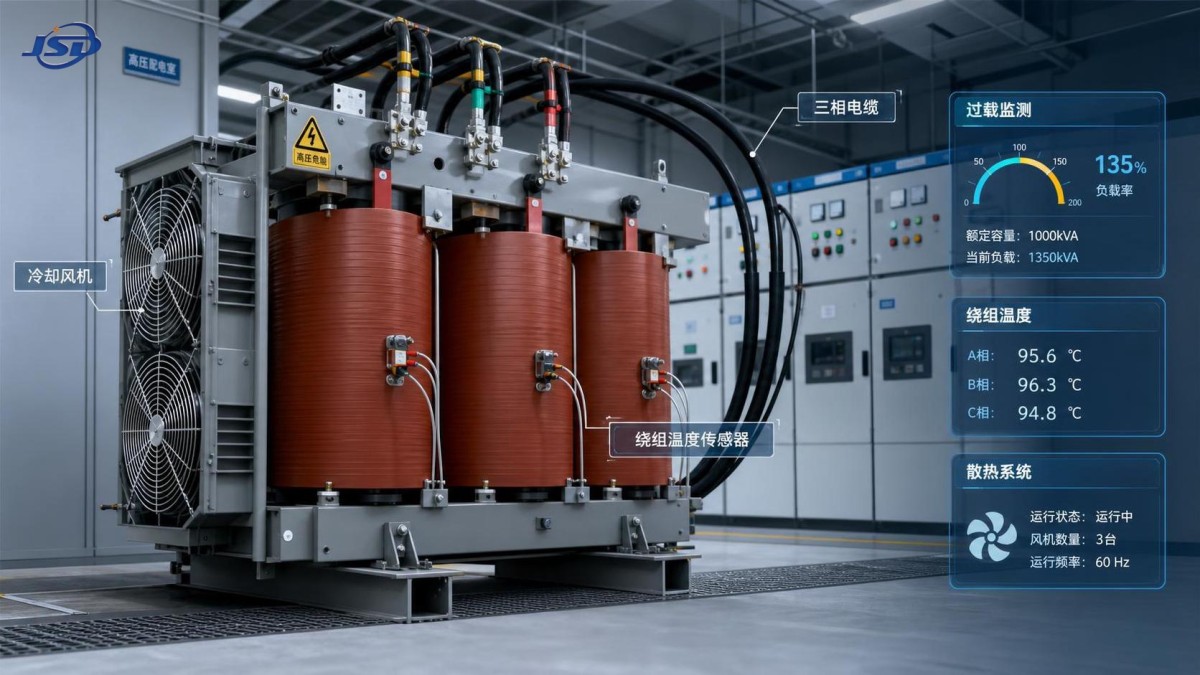

Температура — ещё одна важнейшая часть общей картины. Большинство сухих трансформаторов оснащены датчиками температуры обмоток, часто подключёнными к контроллеру, который обеспечивает управление вентиляторами, сигнализацию и отключение. Проверьте фактическую температуру обмоток, состояние сигнализации и отключения, температуру окружающей среды, а также работу вентиляторов охлаждения в соответствии с назначением. Не сбрасывайте сигнализацию только потому, что нагрузка кратковременно снизилась. Выясните, нормально ли охлаждался трансформатор и понятна ли причина возникшего состояния.

Условия, при которых нормальная нагрузка может стать небезопасной

Трансформатор может нагреваться сильнее ожидаемого даже без значительного увеличения потребления кВА. Высокая температура окружающей среды, заблокированные воздухозаборники, скопление пыли на обмотках, неисправные вентиляторы, недостаточный зазор вокруг корпуса и рециркуляция горячего воздуха могут снизить эффективность охлаждения. В закрытых электрощитовых отказ системы кондиционирования или закрытая вентиляционная жалюзи могут быстро изменить тепловые условия.

Гармонические токи также имеют значение. Приводы с регулируемой скоростью, выпрямители, системы UPS, дуговое оборудование и другие нелинейные нагрузки могут повышать нагрев обмоток и связанных с ними проводников. Обычное измерение тока не всегда отражает полный тепловой эффект. Если состояние высокой температуры сохраняется при, казалось бы, умеренной измеренной нагрузке, разумными следующими шагами будут измерения качества электроэнергии и проверка способности трансформатора работать с гармониками.

Немедленные действия при перегрузке

Реакция должна быть обдуманной. Резкое отключение может само по себе создать риски для безопасности и технологического процесса, особенно на промышленных объектаах, в больницах, при операциях с критически важными данными или на объектах критической инфраструктуры. Однако продолжать эксплуатацию трансформатора при нарастающей температурной сигнализации также не является разумной альтернативой. Окончательное решение должно приниматься в соответствии с утверждённой на объекте процедурой эксплуатации, планом координации защит и документацией производителя.

Практическая последовательность действий обычно следующая:

• Проверьте показания по прибору распределительного щита, системе мониторинга трансформатора и, если это безопасно и разрешено, независимыми измерениями.
• Проверьте фазные токи, состояние напряжения, температуры обмоток, состояние вентиляторов, историю сигнализаций и вентиляцию помещения или корпуса.
• Определите несущественные или допускающие отсрочку нагрузки, которые можно отключить без создания вторичной опасности.
• Переводите нагрузку на параллельный трансформатор или альтернативный источник только в том случае, если схема переключения и настройки защит были проверены для данного режима.
• Немедленно эскалируйте ситуацию, если температура продолжает расти, система вентиляторов не работает, присутствует необычный запах или шум либо сработали защитные устройства.

При наличии признаков повреждения изоляции, изменения цвета, дыма, дугового разряда, повреждённых кабельных оконцеваний или необъяснимого отключения изолируйте оборудование в соответствии с правилами безопасности объекта и не вводите его повторно в эксплуатацию только на основании визуального осмотра. Перед повторной подачей напряжения квалифицированный персонал должен проверить трансформатор, соединения, защитные устройства, а также цепи до и после трансформатора.

Не следует считать трансформатор первопричиной

Перегрузка сухого силового трансформатора часто начинается в другом месте электрической системы. Новое оборудование могло быть добавлено без пересмотра расчёта нагрузок. Конденсаторная батарея может быть недоступна, что увеличивает потребляемый ток при той же полезной мощности. Двигатель может работать при аномальной механической нагрузке. Неисправный контактор или последовательность управления могут вызвать одновременный запуск нескольких крупных нагрузок. На некоторых объектаах временные схемы электроснабжения постепенно становятся постоянными, и трансформатор начинает питать цепи, которые никогда не учитывались в исходных проектных предпосылках.

Операторам следует проанализировать недавние изменения, прежде чем предполагать, что оборудование деградировало. Уточните, что изменилось за часы или недели до срабатывания сигнализации: производственные графики, новые нагрузки, сезонные условия окружающей среды, вентиляционные работы, переключения сети, работа генераторов или схемы обхода на период технического обслуживания. Такой анализ часто полезнее, чем многократный сброс защитной сигнализации.

Тщательно проверяйте несимметрию фаз и соединения

Несимметрия фаз требует особого внимания, поскольку может вызвать перегрев одной обмотки или одного комплекта оконцеваний, в то время как общая нагрузка трансформатора выглядит обычной. Последовательно измеряйте каждую фазу и сравнивайте показания во времени. Если одна фаза постоянно нагружена сильнее, перераспределите однофазные цепи, если это допускается установкой. Ослабленные или ухудшившиеся соединения также могут создавать локальный нагрев. Тепловизионное обследование может быть полезным, если его проводят обученные специалисты при соответствующих условиях нагрузки, однако оно должно дополнять, а не заменять электрические испытания и физический осмотр.

Тот же принцип относится к шинопроводам и кабельным интерфейсам. Трансформатор может быть правильно подобран по мощности, тогда как его система присоединения на стороне нагрузки — нет. Признаки перегрева в соединениях, изоляционных втулках, кабельных наконечниках или шинных сборках панелей требуют более широкого обследования распределительной линии.

Охлаждение, место установки и корпус являются частью номинального режима

Номинальные параметры трансформатора связаны с определёнными условиями эксплуатации. Установка агрегата в ограниченном помещении, рядом с тепловыделяющим технологическим процессом или внутри корпуса с недостаточным воздушным потоком меняет эти условия. Для вентилируемых сухих трансформаторов свободные пути движения воздуха не являются второстепенным вопросом обслуживания. Пылевые фильтры, жалюзи, защитные кожухи вентиляторов и вентиляционные отверстия требуют регулярной проверки, особенно на цементных заводах, горнодобывающих предприятиях, в портах, мастерских и других запылённых или коррозионно-активных средах.

Если трансформатор интегрирован в компактную распределительную систему, выбор корпуса также влияет на долгосрочный тепловой режим. Для промышленных парков, коммерческих зданий, объектов возобновляемой энергетики или временных систем электроснабжения правильно сконфигурированнаякомпактная подстанция европейского типа может объединять функции распределения высокого и низкого напряжения, учёта и компенсации реактивной мощности в защищённом корпусе. Мощность, конструкция вентиляции, место установки и степень защиты всё равно должны соответствовать фактическим условиям объекта, а не выбираться только по номинальной мощности трансформатора в кВА.

Компактные подстанции в диапазоне от 100 кВА до 2500 кВА могут конфигурироваться для различных мощностей трансформаторов и требований к окружающей среде. Выбор материалов, таких как листовая сталь, нержавеющая сталь, композитная панель или цементная плита, может иметь значение во влажных, запылённых, прибрежных или коррозионно-активных местах. Важный эксплуатационный вывод прост: корпус, защищающий от погодных воздействий, но удерживающий тепло, может создать новую проблему надёжности. Тепловую конструкцию и вентиляцию объекта следует рассматривать совместно.

Когда отключения нагрузки недостаточно

Повторяющиеся случаи перегрузки обычно означают, что объект перерос существующую схему или эксплуатирует её иначе, чем предусматривалось первоначальным планом. В этом случае операторы и инженерные группы должны перейти от аварийных мер к оценке профиля нагрузки. Полезные записи включают пиковую потребляемую мощность по временным периодам, длительность нагрузки, фазные токи, тренды температуры трансформатора, измерения гармоник при необходимости, условия окружающей среды и состояние охлаждающего оборудования.

В зависимости от результатов могут быть уместны различные решения. Нагрузки можно распределить по времени, чтобы избежать одновременных пиков. Цепи можно перебалансировать. Компенсация реактивной мощности может снизить ненужный ток, если частью проблемы является низкий коэффициент мощности. Может быть обосновано увеличение трансформаторной мощности, установка параллельного агрегата или выделение крупных нелинейных нагрузок. Правильным решением не всегда является трансформатор большей мощности; увеличение мощности без устранения проблем нагрева, гармоник, плохих соединений или неправильной координации защит может оставить основную проблему нерешённой.

Перед изменением мощности или параллельной эксплуатацией трансформаторов подтвердите совместимость полных сопротивлений, требования к группе соединения, настройки ответвлений, последствия для уровня токов короткого замыкания, номинальные параметры кабелей, возможности распределительного устройства и координацию защит. Эти детали должны оцениваться компетентными инженерами-электриками в соответствии с применимыми стандартами проекта и местными требованиями.

Создайте более эффективный порядок эксплуатации

Наиболее полезная стратегия при перегрузке подготавливается до появления сигнализации. Для каждой установки должна быть чёткая документация по номиналу трансформатора, нормальным и максимально ожидаемым нагрузкам, настройкам сигнализации и отключения, методу охлаждения, требованиям к обслуживанию вентиляторов, приоритетам аварийного отключения нагрузки и разрешённым операциям переключения. Операторы должны знать, какие показания указывают на контролируемый пик, а какие требуют немедленной эскалации.

Регулярные проверки должны включать чистоту, воздушный поток, показания температурного контроллера, работу вентиляторов, состояние выводов, непрерывность заземления и видимые повреждения корпуса. Трендовый мониторинг особенно ценен, поскольку постепенное повышение рабочей температуры при той же нагрузке может выявить неисправный вентилятор, заблокированный воздушный поток, рост содержания гармоник или проблему соединений ещё до отключения.

Jinshida Electric Power Technology Co., Ltd. подходит к оборудованию для передачи и распределения электроэнергии, учитывая эту практическую взаимосвязь между конструкцией продукции, качеством производства и применением на объекте. Надёжное электроснабжение промышленного производства, строительства сетей, возобновляемой энергетики и инфраструктуры зависит не только от выбора подходящего оборудования, но и от предоставления операторам чёткой эксплуатационной информации и поддержания условий, предусмотренных проектом.

Контролируемая реакция защищает не только трансформатор

При перегрузке сухого силового трансформатора снизить риск можно, подтвердив состояние, проверив температуру и охлаждение, безопасно снизив или переведя нагрузку и расследовав причину, а не рассматривая сигнализацию как изолированное событие. Устойчивая перегрузка должна инициировать документированную инженерную проверку потребления, качества нагрузки, условий окружающей среды и распределительного оборудования.

Лучший следующий шаг — сравнить фактические эксплуатационные записи с паспортной табличкой трансформатора, рекомендациями производителя, настройками защит и исходными предположениями по нагрузке для установки. Это сравнение покажет, было ли событие временным эксплуатационным нарушением или явным сигналом о необходимости корректировки системы распределения электроэнергии.
