كيف ينبغي للمشغلين التعامل مع زيادة تحميل محول القدرة من النوع الجاف؟

كيف ينبغي للمشغلين التعامل مع الحمل الزائد على محول قدرة جاف؟

عندما يقترب محول قدرة جاف من حمله المقنن أو يتجاوزه، يجب على المشغلين الاستجابة بسرعة لحماية موثوقية المعدات والسلامة الكهربائية واستمرارية الخدمة. إن فهم أسباب الحمل الزائد، ومراقبة ظروف درجة الحرارة والحمل، واتباع خطة استجابة منظمة يمكن أن يمنع تلف العزل والتوقفات غير المخطط لها. لا يتمثل الهدف الفوري ببساطة في خفض التيار إلى ما دون القيمة الموضحة على لوحة البيانات. بل يتمثل في تحديد ما إذا كانت الحالة مؤقتة ومضبوطة، أو ما إذا كانت الحرارة أو التهوية أو جودة الحمل أو عطل في المعدات يدفع المحول إلى ما يتجاوز حالة التشغيل الآمنة.

لا يحتوي المحول الجاف على زيت عازل لامتصاص الحرارة ونقلها. لذلك، تستحق عوازل ملفاته ولبه وأطرافه وغلافه ومسارات التبريد والهواء المحيط به اهتمامًا دقيقًا أثناء التحميل غير الطبيعي. قد تكون ذروة الطلب القصيرة قابلة للإدارة في ظل الظروف التي تحددها الشركة المصنعة، لكن الحمل الزائد المتكرر أو المطول يمكن أن يسرّع تقادم العزل، ويرخي التوصيلات بفعل الدورات الحرارية، ويؤدي في النهاية إلى أعطال أكثر إزعاجًا بكثير من خفض الحمل المخطط له.

ابدأ بالتأكد مما يعنيه «الحمل الزائد» فعليًا

إن إنذار التيار المرتفع مهم، لكنه لا يكفي وحده للحكم على مخاطر المحول. ينبغي للمشغلين مقارنة تيارات الأطوار المقاسة بالتيار المقنن للمحول، ثم التحقق مما إذا كان الحمل متوازنًا عبر الأطوار الثلاثة جميعها. قد يتعرض أحد الأطوار للحمل الزائد بينما يبدو الحمل الظاهري الإجمالي مقبولًا. يحدث ذلك عادةً عندما تزداد الأحمال أحادية الطور تدريجيًا، أو عندما تُعدّل دوائر التوزيع دون إعادة موازنة، أو عندما يكون للحمل الكبير في جهة المصب نمط تشغيل غير متساوٍ.

السؤال التالي هو المدة. فاندفاع قصير ناتج عن بدء تشغيل محرك، أو حركة رافعة، أو معدات لحام، أو تسلسل عمليات ليس مماثلًا لحمل زائد مستمر خلال وردية إنتاج. راجع بيانات الاتجاهات بدلًا من الاعتماد على قراءة واحدة. إذا ظل المحول أعلى من نطاق التحميل الطبيعي لفترات طويلة، فيجب على المشغلين اعتباره مشكلة في السعة أو التبريد أو جودة القدرة تتطلب إجراءً تصحيحيًا.

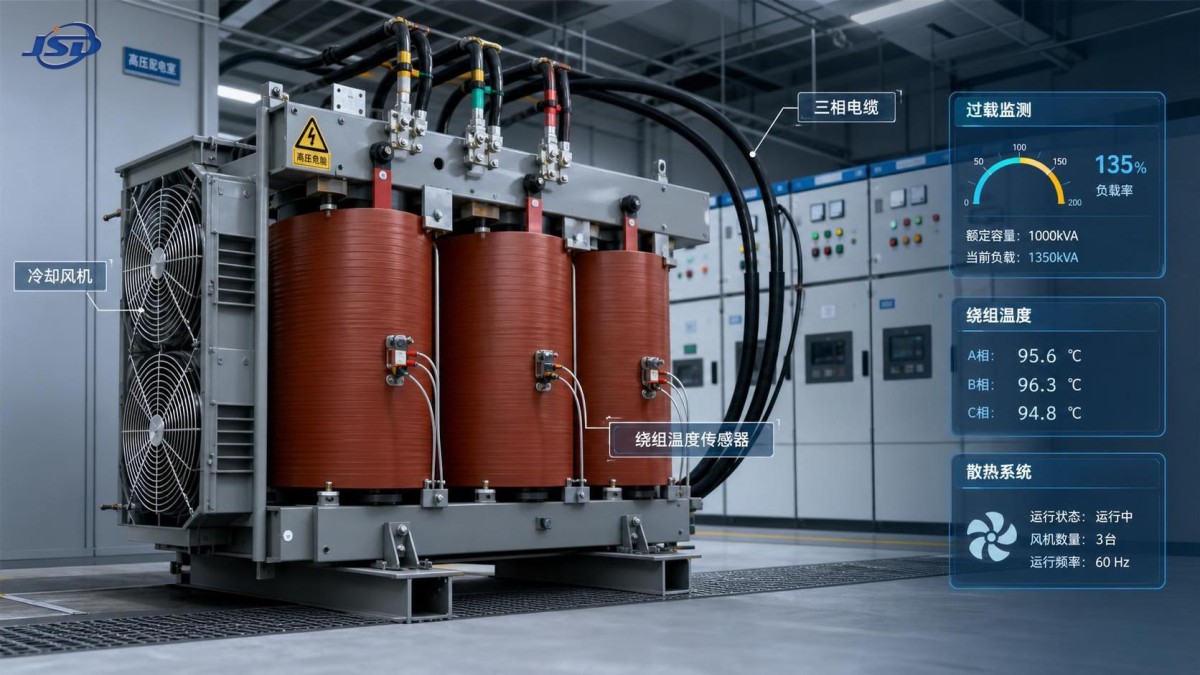

تمثل درجة الحرارة الجزء الأساسي الآخر من الصورة. تستخدم معظم الوحدات الجافة مستشعرات لدرجة حرارة الملفات، غالبًا ما تكون موصولة بوحدة تحكم توفر وظائف التحكم بالمراوح والإنذار والفصل. تحقق من درجة حرارة الملفات الفعلية، وحالة الإنذار والفصل، ودرجة الحرارة المحيطة، وما إذا كانت مراوح التبريد تعمل كما ينبغي. لا تعِد ضبط الإنذار لمجرد انخفاض الحمل لفترة وجيزة. اكتشف ما إذا كان المحول قد برد بصورة طبيعية وما إذا كان السبب مفهومًا.

ظروف قد تجعل الحمل العادي غير آمن

قد يعمل المحول بدرجة حرارة أعلى من المتوقع حتى من دون زيادة كبيرة في طلب kVA. يمكن لارتفاع درجة الحرارة المحيطة، وانسداد مداخل الهواء، وتراكم الغبار على الملفات، وتعطل المراوح، وعدم كفاية المسافة الخالية حول الغلاف، وإعادة تدوير الهواء الساخن أن تقلل جميعها من فعالية التبريد. في الغرف الكهربائية الداخلية، قد يؤدي تعطل تكييف الهواء أو إغلاق فتحة التهوية إلى تغيير البيئة الحرارية بسرعة.

تُعد التيارات التوافقية مهمة أيضًا. فقد تزيد مغيرات السرعة، والمقومات، وأنظمة UPS، ومعدات القوس الكهربائي، وغيرها من الأحمال غير الخطية، من التسخين في الملفات والموصلات المرتبطة بها. لا تُظهر قراءة التيار التقليدية دائمًا التأثير الحراري الكامل. إذا استمرت حالة ارتفاع درجة الحرارة بينما يبدو الحمل المقاس متواضعًا، فإن قياسات جودة القدرة ومراجعة قدرة المحول على تحمل التوافقيات تمثل خطوات تالية منطقية.

الإجراءات الفورية أثناء حدوث حمل زائد

ينبغي أن تكون الاستجابة مدروسة. فقد يؤدي الإيقاف المفاجئ إلى مخاطر تتعلق بالسلامة والعمليات بحد ذاته، لا سيما في المنشآت الصناعية والمستشفيات والعمليات الحساسة للبيانات والبنية التحتية الحيوية. ومع ذلك، فإن الاستمرار في تشغيل محول مع إنذار ارتفاع درجة الحرارة ليس بديلًا مقبولًا. يجب أن تحكم القرار النهائي إجراءات التشغيل المعتمدة في الموقع، وخطة تنسيق الحماية، ووثائق الشركة المصنعة.

يكون تسلسل الاستجابة العملي عادةً كما يلي:

• تحقق من القراءة من خلال عداد لوحة التوزيع، ونظام مراقبة المحول، والقياسات المستقلة عند كون ذلك آمنًا ومسموحًا به.
• تحقق من تيارات الأطوار، وحالة الجهد، ودرجات حرارة الملفات، وحالة المراوح، وسجل الإنذارات، وتهوية الغرفة أو الغلاف.
• حدد الأحمال غير الأساسية أو القابلة للتأجيل التي يمكن فصلها دون التسبب في خطر ثانوي.
• انقل الحمل إلى محول متوازٍ أو مصدر بديل فقط إذا تمت مراجعة ترتيب التحويل وإعدادات الحماية لهذه الحالة.
• صعّد الأمر بسرعة إذا استمرت درجة الحرارة في الارتفاع، أو لم يعمل نظام المراوح، أو وُجدت رائحة أو ضوضاء غير عادية، أو عملت أجهزة الحماية.

إذا كانت هناك علامات على تضرر العزل، أو تغير اللون، أو الدخان، أو حدوث قوس كهربائي، أو تلف نهايات الكابلات، أو فصل غير مفسر، فاعزل المعدات وفقًا لقواعد السلامة في الموقع ولا تعِدها إلى الخدمة اعتمادًا على المظهر البصري وحده. ينبغي للأفراد المؤهلين فحص المحول والتوصيلات وأجهزة الحماية والدوائر الواقعة في جهتي المنبع والمصب قبل إعادة التغذية.

لا تفترض أن المحول هو السبب الجذري

غالبًا ما يبدأ الحمل الزائد على محول قدرة جاف في مكان آخر من النظام الكهربائي. قد تكون أُضيفت آلات جديدة دون إعادة النظر في دراسة الأحمال. وقد تكون بطارية مكثفات غير متاحة، مما يزيد الطلب على التيار للقدرة المفيدة نفسها. وقد يعمل محرك تحت حمل ميكانيكي غير طبيعي. ويمكن لكونتاكتور معيب أو تسلسل تحكم أن يتسبب في بدء تشغيل عدة أحمال كبيرة معًا. وفي بعض المنشآت، تصبح ترتيبات القدرة المؤقتة دائمة تدريجيًا، مما يترك المحول يغذي دوائر لم تُدرج مطلقًا في أساس التصميم الأصلي.

ينبغي للمشغلين مراجعة التغييرات الأخيرة قبل افتراض أن المعدات قد تدهورت. اسأل عما تغير في الساعات أو الأسابيع السابقة للإنذار: جداول الإنتاج، أو الأحمال الجديدة، أو الظروف الموسمية المحيطة، أو أعمال التهوية، أو تحويلات الشبكة، أو تشغيل المولدات، أو ترتيبات التجاوز أثناء الصيانة. غالبًا ما تكون هذه المراجعة أكثر فائدة من إعادة ضبط مؤشرات الحماية بشكل متكرر.

افحص عن كثب عدم اتزان الأطوار والتوصيلات

يستحق عدم اتزان الأطوار اهتمامًا خاصًا لأنه يمكن أن يسبب سخونة زائدة في ملف واحد أو مجموعة واحدة من النهايات بينما يبدو حمل المحول الإجمالي عاديًا. قِس كل طور بصورة متسقة وقارن القراءات بمرور الوقت. إذا كان أحد الأطوار أعلى باستمرار، فأعد توزيع الدوائر أحادية الطور حيثما تسمح التركيبة بذلك. وقد تؤدي النهايات المرتخية أو المتدهورة أيضًا إلى توليد حرارة موضعية. يمكن أن يكون الفحص الحراري مفيدًا عند إجرائه تحت ظروف حمل مناسبة بواسطة أفراد مدربين، لكنه ينبغي أن يدعم الاختبارات الكهربائية والفحص المادي، لا أن يحل محلهما.

ينطبق المبدأ نفسه على قضبان التوزيع وواجهات الكابلات. قد يكون حجم المحول صحيحًا بينما لا يكون نظام التوصيل في جهة المصب كذلك. تتطلب علامات السخونة الزائدة عند الوصلات أو أكمام العزل أو عروات الكابلات أو قضبان التوزيع في اللوحات فحصًا أوسع لمسار التوزيع.

التبريد والموقع والغلاف جزء من التصنيف

ترتبط تصنيفات المحولات بظروف تشغيل محددة. إن تركيب وحدة في غرفة ضيقة، أو بجانب عملية مولدة للحرارة، أو داخل غلاف ذي تدفق هواء غير كافٍ، يغير تلك الظروف. بالنسبة للتصاميم الجافة المهواة، لا تُعد مسارات الهواء الواضحة مجرد تفاصيل اختيارية للصيانة. تتطلب مرشحات الغبار وفتحات التهوية وحواجز المراوح وفتحات التهوية فحصًا دوريًا، لا سيما في مصانع الأسمنت وعمليات التعدين والموانئ وورش العمل وغيرها من البيئات المتربة أو المسببة للتآكل.

عندما يُدمج محول ضمن ترتيب توزيع مدمج، يؤثر اختيار الغلاف أيضًا في السلوك الحراري طويل الأمد. بالنسبة للمجمعات الصناعية والمباني التجارية ومواقع الطاقة المتجددة أو تركيبات الطاقة المؤقتة، يمكن أن تجمعمحطة فرعية مدمجة من النوع الأوروبي مُهيأة بشكل مناسب وظائف التوزيع عالي ومنخفض الجهد مع القياس وتعويض القدرة غير الفعالة ضمن غلاف محمي. ولا يزال يتعين مطابقة السعة وتصميم التهوية وموقع التركيب ومستوى الحماية مع ظروف الموقع الفعلية بدلًا من اختيارها بناءً على kVA الاسمية للمحول فقط.

يمكن تهيئة المحطات الفرعية المدمجة في نطاق 100 kVA إلى 2500 kVA لسعات محولات ومتطلبات بيئية مختلفة. وقد تكون خيارات المواد، مثل الصفائح الفولاذية أو الفولاذ المقاوم للصدأ أو الألواح المركبة أو ألواح الأسمنت، ذات صلة في المواقع الرطبة أو المتربة أو الساحلية أو المسببة للتآكل. النقطة التشغيلية المهمة واضحة: فالغلاف الذي يحمي من الطقس لكنه يحبس الحرارة يمكن أن يخلق مشكلة موثوقية جديدة. ينبغي مراجعة التصميم الحراري وتهوية الموقع معًا.

عندما لا يكون فصل الأحمال كافيًا

تعني أحداث الحمل الزائد المتكررة عادةً أن المنشأة قد تجاوزت الترتيب القائم أو أنها تشغله بصورة تختلف عن الخطة الأصلية. في هذه الحالة، ينبغي للمشغلين وفرق الهندسة تجاوز إجراءات الطوارئ وتقييم ملف الحمل. تشمل السجلات المفيدة ذروة الطلب حسب الفترة الزمنية، ومدة الحمل، وتيارات الأطوار، واتجاهات درجات حرارة المحول، وقياسات التوافقيات عند الاقتضاء، والظروف المحيطة، وحالة معدات التبريد.

قد تكون عدة حلول مناسبة، وفقًا للنتائج. يمكن توزيع الأحمال زمنيًا لتجنب الذروات المتزامنة. ويمكن إعادة موازنة الدوائر. وقد يقلل تعويض القدرة غير الفعالة التيار غير الضروري عندما يكون معامل القدرة المنخفض جزءًا من المشكلة. وقد تبرر سعة محول إضافية أو وحدة متوازية أو فصل الأحمال غير الخطية الكبيرة. ليست الإجابة الصحيحة دائمًا محولًا أكبر؛ إذ إن زيادة السعة دون تصحيح الحرارة أو التوافقيات أو التوصيلات الرديئة أو تنسيق الحماية غير المناسب قد تترك المشكلة الأساسية دون حل.

قبل تغيير السعة أو تشغيل المحولات على التوازي، تأكد من توافق الممانعة، ومتطلبات مجموعة المتجهات، وإعدادات مبدلات النقرات، وتداعيات مستوى القصر، وتصنيفات الكابلات، وقدرة معدات التبديل، وتنسيق الحماية. ينبغي تقييم هذه التفاصيل من قِبل مهندسين كهربائيين مؤهلين وفقًا للمعايير المطبقة على المشروع والمتطلبات المحلية.

أنشئ روتين تشغيل أفضل

تُعد استراتيجية الحمل الزائد الأكثر فائدة مُعدة قبل حدوث الإنذار. ينبغي أن يكون لكل تركيب سجل واضح لتصنيف المحول، والأحمال العادية والقصوى المتوقعة، وإعدادات الإنذار والفصل، وطريقة التبريد، ومتطلبات صيانة المراوح، وأولويات فصل الأحمال في الطوارئ، وخطوات التحويل المصرح بها. يجب أن يعرف المشغلون أي القراءات تشير إلى ذروة يمكن التحكم بها وأيها يتطلب تصعيدًا فوريًا.

ينبغي أن تشمل الفحوصات الروتينية النظافة، وتدفق الهواء، ومؤشرات وحدة التحكم في درجة الحرارة، وتشغيل المراوح، وحالة الأطراف، واستمرارية التأريض، والأضرار الظاهرة في الغلاف. وتُعد مراقبة الاتجاهات ذات قيمة خاصة لأن الارتفاع التدريجي في درجة حرارة التشغيل عند نفس الحمل قد يكشف عن مروحة معطلة، أو تدفق هواء مسدود، أو زيادة المحتوى التوافقي، أو مشكلة في التوصيلات قبل حدوث الفصل.

تتعامل Jinshida Electric Power Technology Co., Ltd. مع معدات نقل وتوزيع الطاقة واضعةً في الاعتبار هذه العلاقة العملية بين تصميم المنتج وجودة التصنيع والتطبيق الميداني. لا يعتمد دعم الطاقة الموثوق للتصنيع الصناعي وبناء الشبكات والطاقة المتجددة والبنية التحتية على اختيار المعدات المناسبة فحسب، بل يعتمد أيضًا على تزويد المشغلين بمعلومات تشغيلية واضحة والحفاظ على الظروف المفترضة في التصميم.

الاستجابة المضبوطة تحمي أكثر من المحول

عند حدوث حمل زائد على محول قدرة جاف، خفّض المخاطر من خلال التحقق من الحالة، وفحص درجة الحرارة والتبريد، وخفض الحمل أو نقله حيثما أمكن بأمان، والتحقيق في السبب بدلًا من التعامل مع الإنذار كحدث منفصل. ينبغي أن يؤدي الحمل الزائد المستمر إلى مراجعة هندسية موثقة للطلب وجودة الحمل والبيئة ومعدات التوزيع.

أفضل خطوة تالية هي مقارنة سجلات التشغيل الفعلية بلوحة بيانات المحول، وإرشادات الشركة المصنعة، وإعدادات الحماية، وافتراضات الحمل الأصلية للتركيب. ستُظهر هذه المقارنة ما إذا كان الحدث اضطرابًا تشغيليًا مؤقتًا أو إشارة واضحة إلى أن نظام توزيع الطاقة يحتاج إلى تعديل.
