Como os operadores devem lidar com uma sobrecarga em um transformador de potência a seco?

Como os operadores devem lidar com uma sobrecarga em um transformador de potência a seco?

Quando um transformador de potência a seco se aproxima ou excede sua carga nominal, os operadores devem responder rapidamente para proteger a confiabilidade do equipamento, a segurança elétrica e a continuidade do serviço. Compreender as causas da sobrecarga, monitorar as condições de temperatura e carga e seguir um plano de resposta estruturado pode evitar danos ao isolamento e paradas não planejadas. O objetivo imediato não é simplesmente reduzir a corrente para abaixo de um valor indicado na placa de identificação. É determinar se a condição é temporária e controlada ou se o calor, a ventilação, a qualidade da carga ou uma falha do equipamento está levando o transformador além de uma condição operacional segura.

Um transformador a seco não possui óleo isolante para absorver e transferir calor. Portanto, o isolamento dos enrolamentos, o núcleo, os terminais, o invólucro, os caminhos de resfriamento e o ar ao redor merecem atenção especial durante carregamentos anormais. Um breve pico de demanda pode ser gerenciável nas condições definidas pelo fabricante, mas uma sobrecarga repetida ou prolongada pode acelerar o envelhecimento do isolamento, afrouxar conexões por ciclos térmicos e, por fim, causar falhas muito mais prejudiciais do que uma redução planejada de carga.

Comece confirmando o que “sobrecarga” realmente significa

Um alarme indicando corrente elevada é importante, mas por si só não é suficiente para avaliar o risco do transformador. Os operadores devem comparar as correntes de fase medidas com a corrente nominal do transformador e, em seguida, verificar se a carga está equilibrada entre as três fases. Uma fase pode estar sobrecarregada enquanto a carga aparente total parece aceitável. Isso ocorre frequentemente quando cargas monofásicas aumentaram gradualmente, quando circuitos de distribuição foram alterados sem reequilíbrio ou quando uma grande carga a jusante possui um perfil operacional desigual.

A próxima questão é a duração. Um curto surto devido à partida de motores, movimentação de guindastes, equipamentos de soldagem ou uma sequência de processo não é o mesmo que uma sobrecarga sustentada durante um turno de produção. Analise os dados de tendência em vez de depender de uma única leitura. Se o transformador permanecer acima de sua faixa normal de carga por períodos prolongados, os operadores devem tratá-lo como uma questão de capacidade, resfriamento ou qualidade de energia que exige ação corretiva.

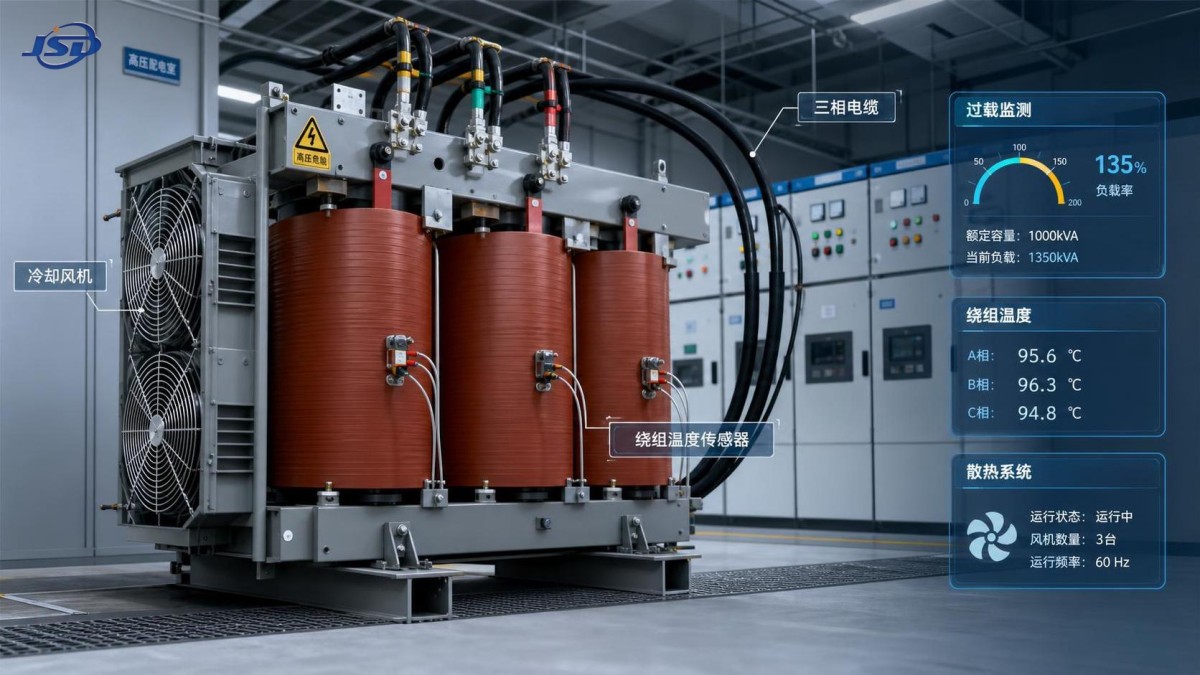

A temperatura é a outra parte essencial do quadro. A maioria das unidades a seco utiliza sensores de temperatura dos enrolamentos, frequentemente conectados a um controlador que fornece funções de controle de ventiladores, alarme e desligamento. Verifique a temperatura real dos enrolamentos, o status de alarme e desligamento, a temperatura ambiente e se os ventiladores de resfriamento estão funcionando conforme previsto. Não redefina um alarme apenas porque a carga caiu brevemente. Verifique se o transformador resfriou normalmente e se a causa foi compreendida.

Condições que podem tornar uma carga normal insegura

Um transformador pode operar mais quente do que o esperado mesmo sem um grande aumento na demanda de kVA. Temperatura ambiente elevada, entradas de ar bloqueadas, acúmulo de poeira nos enrolamentos, falha dos ventiladores, espaço insuficiente ao redor do invólucro e recirculação de ar quente podem reduzir a eficácia do resfriamento. Em salas elétricas internas, uma falha no ar-condicionado ou uma veneziana de ventilação fechada pode alterar rapidamente o ambiente térmico.

As correntes harmônicas também são importantes. Acionamentos de velocidade variável, retificadores, sistemas UPS, equipamentos de arco e outras cargas não lineares podem aumentar o aquecimento nos enrolamentos e nos condutores associados. Uma leitura convencional de corrente nem sempre mostra o efeito térmico completo. Se uma condição de alta temperatura persistir enquanto a carga medida parece moderada, medições da qualidade de energia e uma análise da capacidade harmônica do transformador são próximos passos sensatos.

Ações imediatas durante um evento de sobrecarga

A resposta deve ser deliberada. Um desligamento abrupto pode criar seus próprios riscos de segurança e de processo, especialmente em instalações industriais, hospitais, operações sensíveis a dados ou infraestruturas críticas. No entanto, continuar operando um transformador com um alarme de temperatura crescente não é uma alternativa razoável. O procedimento operacional aprovado do local, o plano de coordenação de proteção e a documentação do fabricante devem orientar a decisão final.

Uma sequência prática de resposta normalmente é a seguinte:

• Verifique a leitura por meio do medidor do quadro elétrico, do sistema de monitoramento do transformador e, quando for seguro e permitido, de medições independentes.
• Verifique as correntes de fase, a condição da tensão, as temperaturas dos enrolamentos, o status dos ventiladores, o histórico de alarmes e a ventilação da sala ou do invólucro.
• Identifique cargas não essenciais ou adiáveis que possam ser desconectadas sem criar um risco secundário.
• Transfira a carga para um transformador em paralelo ou uma fonte alternativa somente se o arranjo de comutação e os ajustes de proteção tiverem sido analisados para essa condição.
• Escale prontamente a situação se a temperatura continuar a subir, se um sistema de ventilação não operar, se houver odor ou ruído incomum ou se dispositivos de proteção tiverem atuado.

Se houver sinais de deterioração do isolamento, descoloração, fumaça, arco elétrico, terminações de cabos danificadas ou um desligamento inexplicado, isole o equipamento de acordo com as regras de segurança do local e não o retorne ao serviço apenas com base na aparência visual. Pessoal qualificado deve inspecionar o transformador, as conexões, os dispositivos de proteção e os circuitos a montante e a jusante antes da reenergização.

Não presuma que o transformador seja a causa raiz

Uma sobrecarga em um transformador de potência a seco frequentemente começa em outro ponto do sistema elétrico. Novas máquinas podem ter sido adicionadas sem revisar o estudo de carga. Um banco de capacitores pode estar indisponível, aumentando a demanda de corrente para a mesma potência útil. Um motor pode estar operando sob carga mecânica anormal. Um contator defeituoso ou uma sequência de controle pode fazer com que várias cargas grandes sejam acionadas ao mesmo tempo. Em algumas instalações, arranjos temporários de energia tornam-se gradualmente permanentes, deixando o transformador atender circuitos que nunca foram incluídos na base do projeto original.

Os operadores devem analisar alterações recentes antes de presumir que o equipamento se degradou. Pergunte o que mudou nas horas ou semanas anteriores ao alarme: programações de produção, novas cargas, condições sazonais de temperatura ambiente, trabalhos de ventilação, comutação da rede, operação de geradores ou arranjos de bypass de manutenção. Esse tipo de análise frequentemente é mais útil do que redefinir repetidamente as indicações de proteção.

Analise atentamente o desequilíbrio de fases e as conexões

O desequilíbrio de fases merece atenção especial porque pode superaquecer um enrolamento ou um conjunto de terminações enquanto a carga geral do transformador parece normal. Meça cada fase de forma consistente e compare as leituras ao longo do tempo. Se uma fase estiver persistentemente mais alta, redistribua os circuitos monofásicos quando a instalação permitir. Terminações frouxas ou deterioradas também podem gerar calor localizado. A inspeção térmica pode ser útil quando realizada sob condições de carga adequadas por pessoal treinado, mas deve complementar — e não substituir — os testes elétricos e a inspeção física.

O mesmo princípio se aplica aos barramentos e às interfaces de cabos. Um transformador pode estar corretamente dimensionado enquanto seu sistema de conexão a jusante não está. Sinais de superaquecimento em juntas, mangas isolantes, terminais de cabos ou barramentos de painéis exigem um exame mais abrangente do caminho de distribuição.

Resfriamento, localização e invólucro fazem parte da capacidade nominal

As capacidades nominais dos transformadores estão vinculadas a condições operacionais definidas. Instalar uma unidade em uma sala confinada, ao lado de um processo que produz calor ou dentro de um invólucro com fluxo de ar insuficiente altera essas condições. Para projetos ventilados de transformadores a seco, caminhos de ar desobstruídos não são meros detalhes opcionais de manutenção. Filtros de poeira, venezianas, proteções dos ventiladores e aberturas de ventilação exigem inspeção de rotina, especialmente em fábricas de cimento, operações de mineração, portos, oficinas e outros ambientes empoeirados ou corrosivos.

Quando um transformador é integrado a um arranjo compacto de distribuição, a seleção do invólucro também influencia o comportamento térmico a longo prazo. Para parques industriais, edifícios comerciais, instalações de energia renovável ou instalações temporárias de energia, uma Subestação Compacta do Tipo Europeu corretamente configurada pode combinar funções de distribuição de alta e baixa tensão com medição e compensação de potência reativa em um invólucro protegido. A capacidade, o projeto de ventilação, o local de instalação e o nível de proteção ainda precisam ser adequados às condições reais do local, em vez de serem selecionados apenas pelo kVA nominal do transformador.

Subestações compactas na faixa de 100 kVA a 2500 kVA podem ser configuradas para diferentes capacidades de transformadores e exigências ambientais. Escolhas de materiais, como chapa de aço, aço inoxidável, painel composto ou placa de cimento, podem ser relevantes em locais úmidos, empoeirados, costeiros ou corrosivos. O ponto operacional importante é simples: um invólucro que protege contra as intempéries, mas retém calor, pode criar um novo problema de confiabilidade. O projeto térmico e a ventilação do local devem ser analisados em conjunto.

Quando o alívio de carga não é suficiente

Eventos repetidos de sobrecarga geralmente significam que a instalação ultrapassou a capacidade do arranjo existente ou o está operando de forma diferente do plano original. Nesse caso, os operadores e as equipes de engenharia devem ir além das medidas de emergência e avaliar o perfil de carga. Registros úteis incluem demanda máxima por período, duração da carga, correntes de fase, tendências de temperatura do transformador, medições harmônicas quando relevantes, condições ambientais e o status dos equipamentos de resfriamento.

Diversas soluções podem ser adequadas, dependendo das constatações. As cargas podem ser escalonadas para evitar picos simultâneos. Os circuitos podem ser reequilibrados. A compensação de potência reativa pode reduzir a corrente desnecessária quando o baixo fator de potência faz parte do problema. Pode ser justificada capacidade adicional de transformação, uma unidade em paralelo ou a separação de grandes cargas não lineares. A resposta correta nem sempre é um transformador maior; o superdimensionamento sem corrigir o calor, as harmônicas, as conexões deficientes ou a coordenação de proteção inadequada pode deixar a questão subjacente sem solução.

Antes de alterar a capacidade ou operar transformadores em paralelo, confirme a compatibilidade de impedância, os requisitos do grupo vetorial, os ajustes de tap, as implicações do nível de curto-circuito, as capacidades nominais dos cabos, a capacidade dos equipamentos de manobra e a coordenação de proteção. Esses detalhes devem ser avaliados por engenheiros elétricos competentes conforme as normas aplicáveis ao projeto e os requisitos locais.

Estabeleça uma rotina operacional melhor

A estratégia mais útil para sobrecargas é preparada antes que ocorra um alarme. Cada instalação deve ter um registro claro da capacidade nominal do transformador, das cargas normais e máximas esperadas, dos ajustes de alarme e desligamento, do método de resfriamento, dos requisitos de manutenção dos ventiladores, das prioridades de alívio de carga de emergência e das etapas de comutação autorizadas. Os operadores devem saber quais leituras indicam um pico gerenciável e quais exigem escalonamento imediato.

As verificações de rotina devem incluir limpeza, fluxo de ar, indicações do controlador de temperatura, operação dos ventiladores, condição dos terminais, continuidade do aterramento e danos visíveis no invólucro. O monitoramento de tendências é especialmente valioso porque um aumento gradual da temperatura operacional com a mesma carga pode revelar um ventilador em falha, fluxo de ar bloqueado, aumento do conteúdo harmônico ou um problema de conexão antes que ocorra um desligamento.

A Jinshida Electric Power Technology Co., Ltd. aborda os equipamentos de transmissão e distribuição tendo em mente essa relação prática entre projeto de produto, qualidade de fabricação e aplicação em campo. O suporte confiável de energia para manufatura industrial, construção de redes elétricas, energia renovável e infraestrutura depende não apenas da seleção de equipamentos adequados, mas também de fornecer aos operadores informações operacionais claras e manter as condições consideradas no projeto.

Uma resposta controlada protege mais do que o transformador

Quando ocorre uma sobrecarga em um transformador de potência a seco, reduza os riscos verificando a condição, checando a temperatura e o resfriamento, reduzindo ou transferindo a carga quando isso for possível com segurança e investigando a causa em vez de tratar o alarme como um evento isolado. Uma sobrecarga persistente deve desencadear uma análise de engenharia documentada da demanda, da qualidade da carga, do ambiente e dos equipamentos de distribuição.

A melhor próxima etapa é comparar os registros operacionais reais com a placa de identificação do transformador, as orientações do fabricante, os ajustes de proteção e as premissas de carga originais da instalação. Essa comparação mostrará se o evento foi uma perturbação operacional temporária ou um sinal claro de que o sistema de distribuição de energia precisa ser ajustado.
