¿Cómo deben gestionar los operadores una sobrecarga en un transformador de potencia de tipo seco?

¿Cómo deben los operadores gestionar una sobrecarga en un transformador de potencia seco?

Cuando un transformador de potencia seco se aproxima o supera su carga nominal, los operadores deben responder rápidamente para proteger la fiabilidad del equipo, la seguridad eléctrica y la continuidad del servicio. Comprender las causas de la sobrecarga, supervisar las condiciones de temperatura y carga, y seguir un plan de respuesta estructurado puede prevenir daños en el aislamiento y paradas no planificadas. El objetivo inmediato no es simplemente reducir la corriente por debajo de una cifra indicada en la placa de características. Es determinar si la condición es temporal y controlada, o si el calor, la ventilación, la calidad de la carga o una falla del equipo están llevando el transformador más allá de una condición de operación segura.

Un transformador seco no tiene aceite aislante para absorber y transferir calor. Por lo tanto, el aislamiento de sus devanados, el núcleo, los terminales, la envolvente, las vías de refrigeración y el aire circundante requieren una atención especial durante una carga anormal. Un breve pico de demanda puede ser manejable en las condiciones definidas por el fabricante, pero una sobrecarga repetida o prolongada puede acelerar el envejecimiento del aislamiento, aflojar conexiones debido a los ciclos térmicos y, con el tiempo, provocar fallas mucho más disruptivas que una reducción planificada de la carga.

Comience por confirmar qué significa realmente la “sobrecarga”

Una alarma que indica corriente alta es importante, pero por sí sola no basta para evaluar el riesgo del transformador. Los operadores deben comparar las corrientes de fase medidas con la corriente nominal del transformador y luego comprobar si la carga está equilibrada en las tres fases. Una fase puede estar sobrecargada mientras la carga aparente total parece aceptable. Esto ocurre habitualmente cuando las cargas monofásicas han aumentado gradualmente, cuando los circuitos de distribución se modificaron sin reequilibrarlos o cuando una gran carga aguas abajo presenta un perfil de operación desigual.

La siguiente cuestión es la duración. Un breve aumento de corriente debido al arranque de motores, el movimiento de grúas, equipos de soldadura o una secuencia de proceso no es lo mismo que una sobrecarga sostenida durante un turno de producción. Revise los datos de tendencia en lugar de depender de una única lectura. Si el transformador permanece por encima de su rango de carga normal durante periodos prolongados, los operadores deben tratarlo como un problema de capacidad, refrigeración o calidad de energía que requiere medidas correctivas.

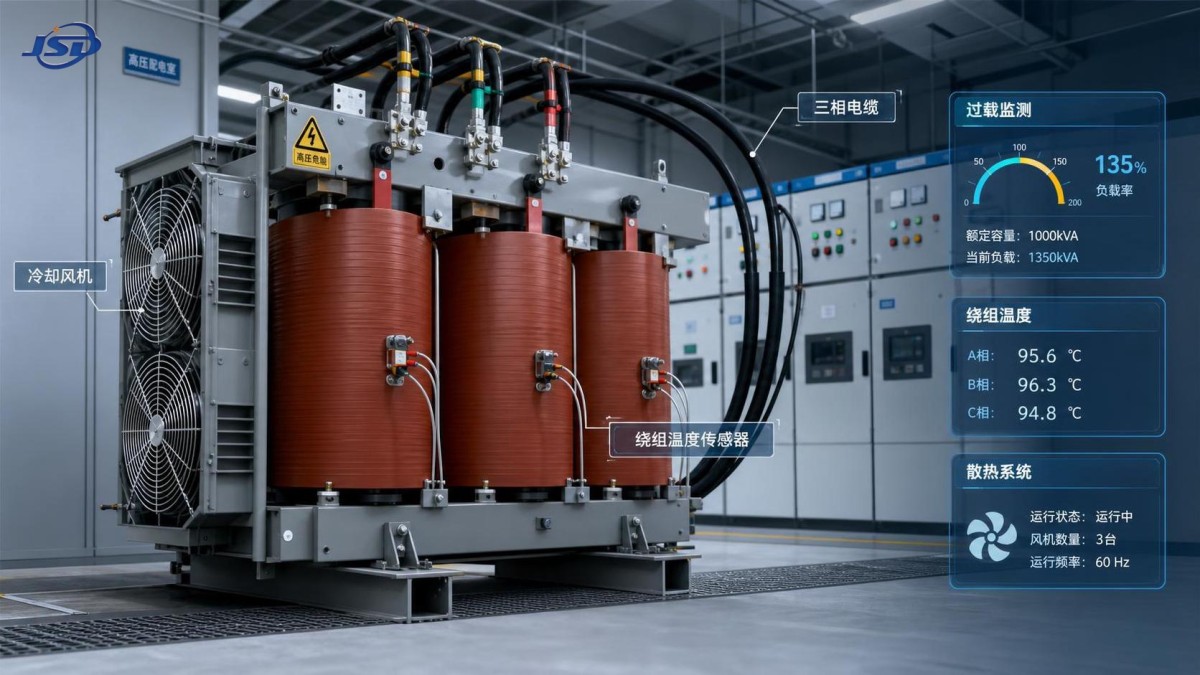

La temperatura es la otra parte esencial del panorama. La mayoría de las unidades secas utilizan sensores de temperatura de los devanados, a menudo conectados a un controlador que proporciona funciones de control de ventiladores, alarma y disparo. Compruebe la temperatura real de los devanados, el estado de alarma y disparo, la temperatura ambiente y si los ventiladores de refrigeración funcionan según lo previsto. No restablezca una alarma simplemente porque la carga haya disminuido brevemente. Determine si el transformador se enfrió con normalidad y si se conoce la causa.

Condiciones que pueden hacer insegura una carga normal

Un transformador puede funcionar a una temperatura mayor de la esperada incluso sin un gran aumento de la demanda en kVA. La alta temperatura ambiente, las entradas de aire bloqueadas, la acumulación de polvo en los devanados, los ventiladores averiados, el espacio libre insuficiente alrededor de la envolvente y la recirculación de aire caliente pueden reducir la eficacia de la refrigeración. En salas eléctricas interiores, una falla del aire acondicionado o una rejilla de ventilación cerrada puede modificar rápidamente el entorno térmico.

Las corrientes armónicas también son importantes. Los variadores de velocidad, rectificadores, sistemas UPS, equipos de arco y otras cargas no lineales pueden aumentar el calentamiento de los devanados y conductores asociados. Una lectura convencional de corriente no siempre muestra el efecto térmico completo. Si una condición de alta temperatura persiste mientras la carga medida parece moderada, las mediciones de calidad de energía y la revisión de la capacidad armónica del transformador son pasos razonables a seguir.

Acciones inmediatas durante un evento de sobrecarga

La respuesta debe ser deliberada. Una desconexión abrupta puede crear sus propios riesgos de seguridad y de proceso, especialmente en instalaciones industriales, hospitales, operaciones sensibles a los datos o infraestructuras críticas. Sin embargo, seguir operando un transformador con una alarma de temperatura ascendente no es una alternativa razonable. El procedimiento operativo aprobado del sitio, el plan de coordinación de protecciones y la documentación del fabricante deben regir la decisión final.

Una secuencia de respuesta práctica suele ser la siguiente:

• Verifique la lectura mediante el medidor del cuadro eléctrico, el sistema de supervisión del transformador y, cuando sea seguro y esté permitido, mediciones independientes.
• Compruebe las corrientes de fase, la condición de tensión, las temperaturas de los devanados, el estado de los ventiladores, el historial de alarmas y la ventilación de la sala o envolvente.
• Identifique las cargas no esenciales o aplazables que puedan desconectarse sin crear un peligro secundario.
• Transfiera la carga a un transformador en paralelo o a una fuente alternativa únicamente si la disposición de conmutación y los ajustes de protección se han revisado para esa condición.
• Escale la situación de inmediato si la temperatura continúa aumentando, un sistema de ventiladores no opera, hay olor o ruido inusual, o se han activado dispositivos de protección.

Si hay señales de deterioro del aislamiento, decoloración, humo, arco eléctrico, terminaciones de cable dañadas o un disparo sin explicación, aísle el equipo de acuerdo con las normas de seguridad del sitio y no lo devuelva al servicio basándose únicamente en su apariencia visual. Personal cualificado debe inspeccionar el transformador, las conexiones, los dispositivos de protección y los circuitos aguas arriba y aguas abajo antes de la reenergización.

No asuma que el transformador es la causa raíz

Una sobrecarga de un transformador de potencia seco a menudo comienza en otra parte del sistema eléctrico. Es posible que se haya añadido nueva maquinaria sin revisar el estudio de carga. Un banco de condensadores puede estar fuera de servicio, aumentando la demanda de corriente para la misma potencia útil. Un motor puede estar funcionando bajo una carga mecánica anormal. Un contactor o una secuencia de control defectuosos pueden provocar el arranque simultáneo de varias cargas grandes. En algunas instalaciones, las disposiciones temporales de alimentación se vuelven gradualmente permanentes, dejando al transformador alimentando circuitos que nunca se incluyeron en la base de diseño original.

Los operadores deben revisar los cambios recientes antes de asumir que el equipo se ha degradado. Pregunte qué cambió en las horas o semanas anteriores a la alarma: programas de producción, nuevas cargas, condiciones ambientales estacionales, trabajos de ventilación, conmutación de red, operación de generadores o configuraciones de derivación para mantenimiento. Este tipo de revisión suele ser más útil que restablecer repetidamente las indicaciones de protección.

Examine detenidamente el desequilibrio de fases y las conexiones

El desequilibrio de fases merece atención especial porque puede sobrecalentar un devanado o un conjunto de terminaciones mientras la carga global del transformador parece normal. Mida cada fase de forma coherente y compare las lecturas a lo largo del tiempo. Si una fase permanece persistentemente más alta, redistribuya los circuitos monofásicos cuando la instalación lo permita. Las terminaciones flojas o deterioradas también pueden generar calentamiento localizado. La inspección térmica puede ser útil cuando la realiza personal capacitado bajo condiciones de carga adecuadas, pero debe complementar, no sustituir, las pruebas eléctricas y la inspección física.

El mismo principio se aplica a las barras colectoras y las interfaces de cable. Un transformador puede estar correctamente dimensionado mientras su sistema de conexión aguas abajo no lo está. Las señales de sobrecalentamiento en uniones, manguitos aislantes, terminales de cable o barras colectoras de paneles requieren un examen más amplio de la ruta de distribución.

La refrigeración, la ubicación y la envolvente forman parte de la capacidad nominal

Las capacidades nominales de los transformadores están vinculadas a condiciones de operación definidas. Instalar una unidad en una sala confinada, junto a un proceso que produce calor o dentro de una envolvente con flujo de aire insuficiente modifica dichas condiciones. Para los diseños secos ventilados, las vías de aire despejadas no son detalles opcionales de mantenimiento. Los filtros de polvo, rejillas, protecciones de ventiladores y aberturas de ventilación requieren inspección rutinaria, especialmente en plantas de cemento, operaciones mineras, puertos, talleres y otros entornos polvorientos o corrosivos.

Cuando un transformador se integra en una disposición de distribución compacta, la selección de la envolvente también influye en el comportamiento térmico a largo plazo. Para parques industriales, edificios comerciales, instalaciones de energía renovable o instalaciones de alimentación temporal, unasubestación compacta tipo europeo correctamente configurada puede combinar funciones de distribución de alta y baja tensión con medición y compensación de potencia reactiva en una envolvente protegida. La capacidad, el diseño de ventilación, la ubicación de instalación y el nivel de protección aún deben adaptarse a las condiciones reales del sitio, en lugar de seleccionarse únicamente según los kVA nominales del transformador.

Las subestaciones compactas en el rango de 100 kVA a 2500 kVA pueden configurarse para diferentes capacidades de transformador y exigencias ambientales. Las elecciones de materiales como placa de acero, acero inoxidable, panel compuesto o placa de cemento pueden ser relevantes en ubicaciones húmedas, polvorientas, costeras o corrosivas. El punto operativo importante es sencillo: una envolvente que protege contra la intemperie pero atrapa el calor puede crear un nuevo problema de fiabilidad. El diseño térmico y la ventilación del sitio deben revisarse conjuntamente.

Cuando el deslastre de carga no es suficiente

Los eventos de sobrecarga repetidos normalmente indican que la instalación ha superado la capacidad de la disposición existente o que la opera de forma distinta al plan original. En ese caso, los operadores y equipos de ingeniería deben ir más allá de las medidas de emergencia y evaluar el perfil de carga. Los registros útiles incluyen la demanda máxima por periodo de tiempo, la duración de la carga, las corrientes de fase, las tendencias de temperatura del transformador, las mediciones armónicas cuando sean pertinentes, las condiciones ambientales y el estado de los equipos de refrigeración.

Pueden ser apropiadas varias soluciones, según los hallazgos. Las cargas pueden escalonarse para evitar picos simultáneos. Los circuitos pueden reequilibrarse. La compensación de potencia reactiva puede reducir la corriente innecesaria cuando un bajo factor de potencia forma parte del problema. Puede justificarse capacidad adicional de transformación, una unidad en paralelo o la separación de grandes cargas no lineales. La respuesta correcta no siempre es un transformador más grande; el sobredimensionamiento sin corregir el calor, los armónicos, las conexiones deficientes o la coordinación inadecuada de protecciones puede dejar sin resolver el problema subyacente.

Antes de cambiar la capacidad u operar transformadores en paralelo, confirme la compatibilidad de impedancias, los requisitos del grupo vectorial, los ajustes de tomas, las implicaciones del nivel de cortocircuito, las capacidades nominales de los cables, la capacidad de la aparamenta y la coordinación de protecciones. Estos detalles deben ser evaluados por ingenieros eléctricos competentes conforme a las normas aplicables al proyecto y los requisitos locales.

Establezca una mejor rutina de operación

La estrategia de sobrecarga más útil se prepara antes de que ocurra una alarma. Cada instalación debe contar con un registro claro de la capacidad nominal del transformador, las cargas normales y máximas previstas, los ajustes de alarma y disparo, el método de refrigeración, los requisitos de mantenimiento de ventiladores, las prioridades de deslastre de carga de emergencia y los pasos de conmutación autorizados. Los operadores deben saber qué lecturas indican un pico manejable y cuáles requieren escalamiento inmediato.

Las comprobaciones rutinarias deben incluir limpieza, flujo de aire, indicaciones del controlador de temperatura, operación de ventiladores, condición de terminales, continuidad de puesta a tierra y daños visibles en la envolvente. La supervisión de tendencias es especialmente valiosa porque un aumento gradual de la temperatura de operación con la misma carga puede revelar un ventilador defectuoso, flujo de aire bloqueado, contenido armónico creciente o un problema de conexión antes de que se produzca un disparo.

Jinshida Electric Power Technology Co., Ltd. aborda los equipos de transmisión y distribución teniendo presente esta relación práctica entre el diseño del producto, la calidad de fabricación y la aplicación en campo. El soporte eléctrico fiable para la fabricación industrial, la construcción de redes, la energía renovable y la infraestructura depende no solo de seleccionar equipos adecuados, sino también de proporcionar a los operadores información operativa clara y mantener las condiciones asumidas en el diseño.

Una respuesta controlada protege más que el transformador

Cuando se produce una sobrecarga en un transformador de potencia seco, reduzca el riesgo verificando la condición, comprobando la temperatura y la refrigeración, reduciendo o transfiriendo la carga cuando sea posible hacerlo con seguridad e investigando la causa en lugar de tratar la alarma como un evento aislado. Una sobrecarga persistente debe desencadenar una revisión de ingeniería documentada de la demanda, la calidad de la carga, el entorno y los equipos de distribución.

El mejor siguiente paso es comparar los registros de operación reales con la placa de características del transformador, las indicaciones del fabricante, los ajustes de protección y las hipótesis de carga originales de la instalación. Esa comparación mostrará si el evento fue una perturbación operativa temporal o una señal clara de que el sistema de distribución eléctrica necesita ajustes.
