Является ли сухой трансформатор безопаснее масляного при установке в помещении?

Для внутренней подстанции электрощитовые помещения редко оцениваются только по цене закупки. Владелец объекта также учитывает требования пожарной защиты, ожидания страховщиков, последствия отключений, ограничения по пространству, доступ для технического обслуживания и уверенность в том, что неисправность не перерастёт в более масштабную чрезвычайную ситуацию в здании. В этом контексте сухой трансформатор, как правило, безопаснее традиционного масляного трансформатора при установке внутри помещений, поскольку он не содержит горючего минерального изоляционного масла.

Этот вывод полезен, но неполон. «Безопаснее» — не паспортная характеристика, которая автоматически определяет выбор. Правильно подобранный масляный агрегат, установленный в подходящем специализированном трансформаторном помещении с системами локализации, вентиляции, разделения и противопожарной защиты, также может надёжно работать внутри здания. Решение должно основываться на профиле рисков здания и полном проекте установки, а не только на типе трансформатора.

Краткий ответ: почему для помещений обычно предпочитают сухой трансформатор

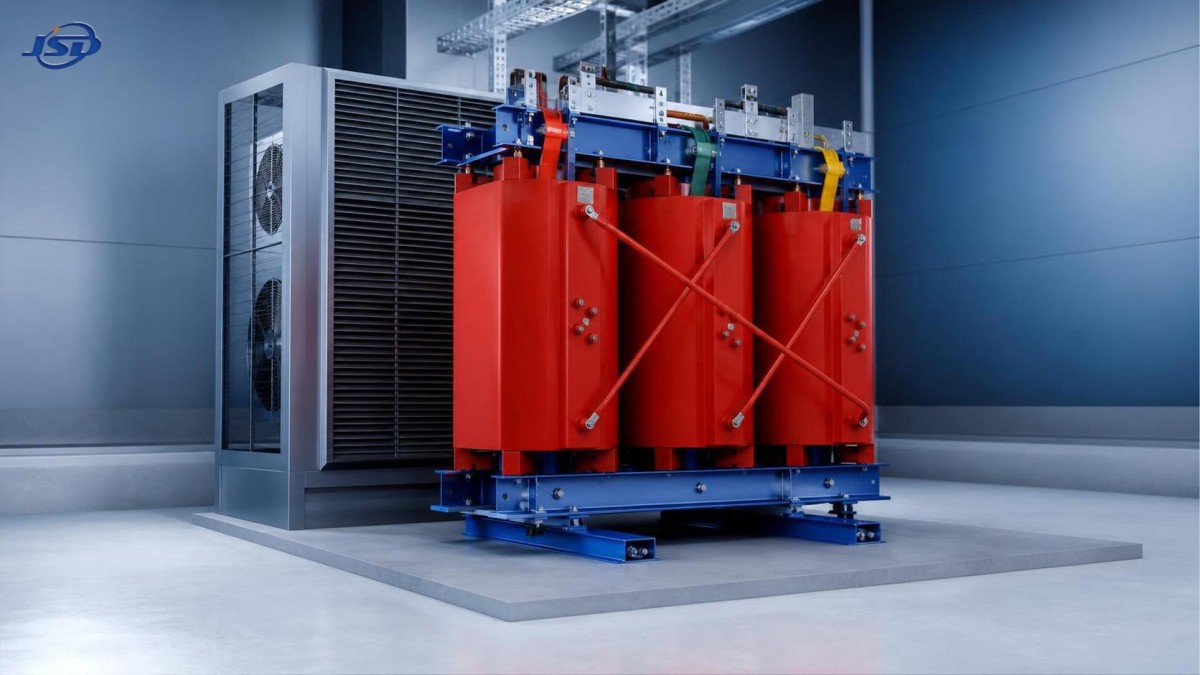

Сухой трансформатор использует системы твёрдой изоляции и воздух, а не жидкое диэлектрическое масло, для изоляции и охлаждения обмоток. Поскольку маслонаполненный бак отсутствует, нет риска того, что утечка масла будет способствовать пожару или распространит горящую жидкость по трансформаторному помещению. Это основная причина, по которой сухие трансформаторы часто выбирают для внутреннего распределения электроэнергии в офисных башнях, больницах, школах, торговых объектах, транспортных терминалах и многофункциональных комплексах.

Для лиц, принимающих решения, это преимущество может влиять не только на само оборудование. Оно может уменьшить сложность систем удержания масла, снизить опасения по поводу утечек вблизи зон пребывания людей и упростить взаимодействие с проектировщиками зданий, инженерами по пожарной безопасности и страховщиками. Во многих проектах сухой трансформатор также более естественно размещается во внутреннем электротехническом помещении рядом с центром нагрузки, что позволяет сократить длину низковольтных кабельных линий.

Однако сухой тип не означает отсутствие рисков. Трансформаторы всё равно работают с высокой электрической энергией, выделяют тепло и могут выйти из строя при сильной перегрузке, пробое изоляции, плохих соединениях или недостаточной вентиляции. Для сухого трансформатора необходимы правильно подобранные устройства защиты, свободное рабочее пространство, доступные маршруты осмотра и помещение, рассчитанное на отвод тепла. Во многих сценариях для помещений его пожарные характеристики лучше, но безопасность по-прежнему зависит от грамотного проектирования.

Пожарный риск — главное различие, но не единственное

Традиционные масляные трансформаторы используют изоляционное масло для обеспечения диэлектрической прочности и охлаждения. Минеральное масло горюче. Если внутренняя неисправность вызывает электрическую дугу, возникающие тепло и газы могут создать значительное давление внутри бака; в худшем случае масло и огонь становятся частью опасного фактора. Поэтому для внутренних установок обычно требуются такие меры, как помещение с огнестойкими конструкциями, маслосборный поддон или приямок, контроль дренажа, соответствующие расстояния, системы обнаружения и, в некоторых случаях, стационарное пожаротушение — в зависимости от местных норм и оценки рисков проекта.

Сухой трансформатор исключает элемент жидкого топлива из этого уравнения. Сухие трансформаторы с литой изоляцией, в частности, часто выбирают там, где важны пожарные характеристики, низкое дымообразование и экологическая локализация. Это делает их привлекательным решением для зданий с людьми и объектов, где важны эвакуация, непрерывность работы или общественное доверие.

Тем не менее было бы неверно утверждать, что каждый маслонаполненный трансформатор непригоден для внутренних помещений. Современные конструкции с жидкой изоляцией могут использовать менее воспламеняемые диэлектрические жидкости, включая натуральные эфиры или жидкости на растительной основе, которые имеют значительно более высокую температуру вспышки, чем стандартное минеральное масло. Они могут существенно улучшить профиль пожарного риска установки с жидкой изоляцией, хотя и не устраняют необходимость тщательно спроектированного внутреннего размещения.

Практическое сравнение для выбора трансформатора для помещений

Таблица является отправной точкой, а не заменой электротехнической и пожарно-технической экспертизы. Один и тот же трансформатор может быть отличным выбором для вспомогательного здания завода и плохим выбором под больничным отделением. Контекст меняет ответ.

Где сухие трансформаторы имеют наиболее веское экономическое обоснование

Аргументы в пользу сухого трансформатора наиболее сильны, когда он должен размещаться внутри или очень близко к зданию с людьми, а последствия пожара трудно признать приемлемыми. Больницы, центры обработки данных, высотные коммерческие здания, аэропорты, железнодорожные станции, университеты, культурные площадки и крупные торговые объекты часто относятся к этой категории. На таких объектах может быть ограничен доступ аварийных служб, рядом может находиться ценное оборудование или могут присутствовать люди, которых невозможно быстро эвакуировать.

Сухой тип также привлекателен там, где воздействие разлива масла на окружающую среду создаст серьёзную эксплуатационную проблему. Техническое помещение в подвале, помещение над чувствительными производственными зонами или электротехническая зона рядом с инфраструктурой, чувствительной к воздействию воды, — во всех этих случаях отсутствие масла становится не просто предпочтением в спецификации, а решением по управлению рисками.

Есть и ещё один практический момент: внутренние электротехнические помещения часто ограничены по площади. Сухой трансформатор может упростить сопутствующие строительные работы, поскольку маслосборный приямок может не потребоваться. Это не означает автоматически, что общая занимаемая площадь будет меньше: всё равно необходимо оценить пути вентиляции, требуемые сервисные расстояния, акустические меры и габариты корпуса. Однако нагрузка по координации со строительной частью может быть ниже.

Когда масляный агрегат всё ещё может быть лучшим выбором

Масляные трансформаторы остаются широко применяемыми благодаря своей эффективности, долговечности и способности обслуживать требовательные распределительные нагрузки. На промышленных предприятиях, объектах подключения возобновляемой энергетики, коммунальных подстанциях, шахтах, нефтехимических предприятиях и крупных коммерческих кампусах трансформатор с жидкой изоляцией может быть более подходящим решением, особенно если его можно установить на открытом воздухе или в специально построенной трансформаторной камере.

Эффективность заслуживает внимания, поскольку потери трансформатора продолжаются каждый час, когда агрегат находится под напряжением. За длительный срок службы даже небольшая разница в потерях может существенно повлиять на эксплуатационные расходы. Оборудование с жидкой изоляцией также может обеспечивать устойчивые тепловые характеристики при высоких нагрузках, сложных условиях окружающей среды или когда важна способность к кратковременным перегрузкам.

Например, масляный силовой распределительный трансформатор 15kV/0.4kV может быть выполнен с растительным маслом FR3 вместо традиционного минерального масла для проектов, которым требуется более экологичный вариант жидкой изоляции. Линейка продукции охватывает применения 30–5000 kVA, работает при первичном напряжении 15 kV с распространёнными вариантами вторичного напряжения 0.4 kV и предназначена для распределительных задач в промышленности, коммерческом секторе, возобновляемой энергетике и общественных объектах. Заявленный КПД может превышать 99%, а конструкция с медными обмотками может обеспечивать кратковременные перегрузки до 150% номинальной мощности не более чем на два часа при условии контроля температуры масла.

Эти характеристики не делают его стандартной заменой сухому типу для внутренних помещений. Однако они показывают, почему сравнение не должно ограничиваться вопросом «масло или отсутствие масла». Проект может обоснованно выбрать трансформатор с менее воспламеняемой жидкостью в соответствующем требованиям внутреннем помещении, когда в пользу этого говорят мощность, эффективность, устойчивость и экономичность компоновки.

Не упускайте из виду вентиляцию: незаметная причина отказов

Многие решения по внутреннему размещению трансформаторов оказываются ошибочными после этапа закупки, когда помещение рассматривают как остаточное архитектурное пространство, а не как часть теплового проекта. Оба типа трансформаторов выделяют потери в виде тепла. Если это тепло не может покинуть помещение, температура обмоток повышается, изоляция стареет быстрее, а запас по перегрузке исчезает.

Сухие трансформаторы особенно зависят от чистого и достаточного воздушного потока. Накопление пыли на обмотках и в каналах охлаждения может снизить теплоотдачу. Во влажной, коррозионной или запылённой промышленной среде становятся важными выбор корпуса и регулярный осмотр. Если трансформаторное помещение кондиционируется, система HVAC должна быть рассчитана на непрерывное тепловыделение оборудования, а не только на комфорт людей.

Масляным агрегатам также необходима вентиляция. Радиаторы не должны быть заблокированы, для горячего воздуха должен быть предусмотрен путь выхода, а агрегату требуется достаточный зазор для осмотра и охлаждения. Указанное минимальное расстояние от стен — это не просто деталь монтажа; оно поддерживает тепловые характеристики и удобство обслуживания. Если производитель требует расстояние от стены не менее 1.5 метров, это требование следует включить в планировку помещения с самого начала, а не пытаться отменить его во время строительства.

Вопросы, которые отдел закупок должен задать перед выбором

• Кто находится в здании и что расположено под трансформаторным помещением или рядом с ним? Высокая плотность людей и сложность эвакуации обычно усиливают аргументы в пользу сухого типа.
• Что предписывают местные требования к электроустановкам, строительству, пожарной безопасности и страхованию? Применимые требования IEC, национальные и муниципальные нормы могут определять конструкцию помещения, расстояния, классы огнестойкости, локализацию жидкости и системы обнаружения.
• Каков фактический профиль нагрузки? Оцените базовую нагрузку, пиковый спрос, будущее расширение, гармоники, пусковые токи и ожидаемые периоды перегрузки, а не выбирайте оборудование исключительно по текущей потребности в kVA.
• Может ли помещение надёжно отводить тепло? Подтвердите расчёты естественной или принудительной вентиляции, расчётную температуру окружающей среды, чистоту приточного воздуха и аварийные условия работы.
• Какой уровень непрерывности работы необходим? Больницы, центры обработки данных и критически важные производственные операции должны учитывать резервирование, мониторинг, окна технического обслуживания и изоляцию неисправностей, а не только технологию трансформатора.
• Что произойдёт в случае утечки, пожара или отказа? Реалистичный план реагирования должен охватывать локализацию, сигнализацию, доступ для сервисного персонала, логику отключения и время восстановления.

Оценка затрат жизненного цикла полезнее оценки закупочной цены

Сухие трансформаторы могут иметь более высокую первоначальную стоимость оборудования для некоторых мощностей, тогда как масляные трансформаторы при использовании внутри помещений могут требовать большего объёма строительных работ и инфраструктуры пожарной защиты. Единственное значимое сравнение — это стоимость установленного оборудования за жизненный цикл: в расчёт должны входить потери трансформатора, строительные работы, вентиляция, противопожарные меры, потребности в осмотре, ожидаемое техническое обслуживание, риск простоев и доступ для замены.

Следует также учитывать логистику замены. Трансформатор в подвальном электротехническом помещении может потребовать перемещения через двери, коридоры, маршруты подъёма и конструктивные проёмы, которые будут недоступны после ввода здания в эксплуатацию. Самый экономичный трансформатор в коммерческом предложении может стать дорогостоящим, если через десять лет для его демонтажа потребуются значительные строительные работы.

Для организаций, управляющих несколькими объектами, стандартизация может приносить пользу, но не должна становиться автоматическим правилом. Стандарт на сухие трансформаторы может быть разумным для офисных и общественных зданий, тогда как промышленные объекты высокой мощности или объекты возобновляемой энергетики могут оправдывать применение масляного оборудования с подходящей жидкостью и защитным проектированием. Jinshida Electric Power Technology поддерживает такой подход, основанный на конкретном применении, предлагая оборудование для передачи и распределения электроэнергии, разработанное с учётом безопасной эксплуатации, энергоэффективности и долгосрочной надёжности.

Окончательное решение: безопаснее внутри помещений, но только при соответствующем монтаже

В большинстве внутренних сред с постоянным пребыванием людей сухой трансформатор является более безопасным вариантом по умолчанию, поскольку исключает горючее изоляционное масло из электротехнического помещения. Это преимущество особенно существенно там, где рядом находятся люди, критически важные операции или экологически чувствительные зоны. Оно может упростить управление пожарными рисками, но никогда не отменяет необходимость вентиляции, координации защит, технического обслуживания и проверки соответствия требованиям.

Масляный трансформатор не следует отвергать лишь потому, что установка располагается внутри помещения. При наличии специально спроектированного помещения, подходящих расстояний, систем локализации, противопожарных мер и, возможно, природной эфирной жидкости с высокой температурой вспышки он может быть рациональным и эффективным решением. Наилучшее решение достигается сопоставлением технологии трансформатора с рисками здания, поведением нагрузки, тепловыми условиями и приоритетами жизненного цикла. Для руководителей бизнеса именно в этом состоит разница между покупкой трансформатора и созданием надёжного энергетического актива.
