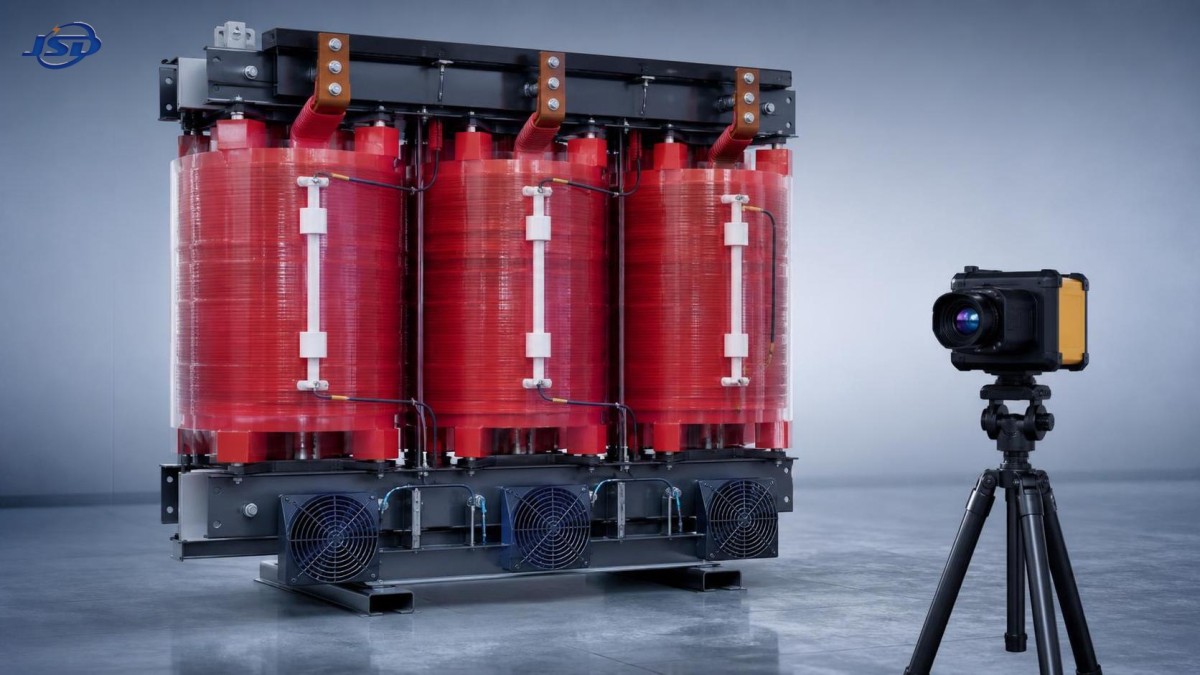

Какое техническое обслуживание требуется сухому трансформатору с литой изоляцией?

Техническое обслуживание — это не столько безмасляная эксплуатация, сколько контроль состояния

Сухой трансформатор с литой изоляцией часто выбирают, поскольку он устраняет риски возгорания, утечек и обращения с маслом, характерные для маслонаполненного оборудования. Это является существенным преимуществом, особенно для внутренних подстанций, коммерческих зданий, больниц, центров обработки данных, промышленных предприятий, горнодобывающих объектов и установок возобновляемой энергетики. Однако это не означает, что трансформатор можно установить и затем не обслуживать.

Для персонала послепродажного обслуживания практический вопрос заключается не в том, нуждаются ли сухие трансформаторы в обслуживании. Нуждаются. Вопрос в том, какие механизмы отказа остаются актуальными после исключения масла из конструкции и как выявить их до того, как они приведут к повреждению изоляции, вынужденному отключению или предотвратимому проекту по замене оборудования.

Приоритеты обслуживания очевидны: поддерживать поверхности изоляции в чистом и сухом состоянии, сохранять воздушный поток охлаждения, контролировать рабочую температуру и характер нагрузки, проверять соединения и контакты, подтверждать работоспособность защитных устройств и исследовать аномальные тенденции, а не реагировать только после сигнала тревоги или отключения. Точный интервал зависит от условий установки, режима эксплуатации, схемы вентиляции и критичности объекта. Трансформатор в чистом электротехническом помещении с контролируемыми условиями не должен обслуживаться по тому же плану, что и трансформатор рядом с цементным производством, на влажном прибрежном объекте или работающий с интенсивно меняющейся нагрузкой возобновляемой энергетики.

Начните с фактических условий эксплуатации

Обмотки с литой смоляной изоляцией залиты эпоксидной смолой, которая обеспечивает высокую механическую прочность и хорошую влагостойкость по сравнению со многими традиционными системами изоляции сухих трансформаторов. Однако окружающие условия установки по-прежнему во многом определяют объем работ по обслуживанию. Пыль, проводящие загрязнения, химические пары, соленый воздух, плохая вентиляция помещения и повторяющиеся температурные циклы могут сократить запас между нормальной работой и отказом.

Перед установлением периодичности обслуживания зафиксируйте условия эксплуатации трансформатора. Обслуживающие бригады должны знать характер его нагрузки, максимальную зарегистрированную температуру обмоток, историю работы вентиляторов, температуру окружающей среды в помещении, степень загрязнения и любые недавние аварийные события выше или ниже по сети. Эта исходная информация важна, поскольку один лишь визуальный осмотр может не выявить прогрессирующий перегрев или проблему соединения, развивающуюся под нагрузкой.

• Чистые внутренние электротехнические помещения: При стабильных показателях нагрузки и температуры может быть достаточно регулярных визуальных проверок и плановых ежегодных осмотров с отключением.
• Пыльные промышленные объекты: Обычно требуется более частая очистка и проверка путей охлаждения. Накопление пыли — не просто косметическая проблема; оно ограничивает теплоотвод и может стать проводящим при смешивании с влагой или производственными загрязнениями.
• Влажные, прибрежные или коррозионные среды: Следует уделять внимание конденсации, коррозии выводов, следам токов утечки по поверхности, работе обогревателей пространства при их наличии, а также состоянию корпусов и кабельных вводов.
• Объекты с высокой нагрузкой или критическим режимом: Больницы, центры обработки данных, основные производственные линии и критически важная инфраструктура требуют мониторинга температуры и нагрузки на основе трендов с установленной процедурой реагирования на аномальные показания.
• Применения в возобновляемой энергетике и с циклической нагрузкой: Необходимо анализировать повторяющиеся перепады температуры, гармоническую нагрузку, эффективность вентиляции и согласование настроек защиты с системами на базе инверторов.

Поэтому «низкие требования к обслуживанию» следует понимать как меньшую нагрузку по обслуживанию, связанному с жидкостью, а не как освобождение от обслуживания по фактическому состоянию.

Регулярный осмотр: ищите изменения, а не только дефекты

При регулярном осмотре следует сравнивать текущее состояние трансформатора с его нормальным состоянием. Слабый запах перегретой изоляции, непривычная вибрация, непрерывно работающий вентилятор или разница температур между фазами могут быть более ценными предупреждающими признаками, чем явный видимый дефект.

Во время внешнего осмотра под напряжением персонал должен соблюдать применимые безопасные расстояния и следовать процедурам объекта по изоляции оборудования и защите от дуговой вспышки. Проверьте состояние корпуса, панелей доступа, жалюзи, кабельных вводов, заземляющих проводников, предупреждающих знаков и признаков попадания воды. Прислушайтесь к необычному шуму магнитопровода, дребезжанию крепежа или шуму подшипников вентиляторов. Проверьте, запускаются и останавливаются ли охлаждающие вентиляторы при ожидаемых температурных уставках и отображает ли контроллер температуры достоверные значения.

Если безопасный доступ и местные процедуры это позволяют, осмотрите видимые поверхности смолы на предмет трещин, изменения цвета, обугленных следов, поверхностных токов утечки или скопившихся отложений. Небольшие поверхностные следы на смоле не доказывают автоматически небезопасность обмотки. Важно, является ли след новым, распространяется ли он, связан ли с перегревом или сопровождается аномальными результатами электрических испытаний. Любая предполагаемая трещина рядом с высоковольтным соединением, распоркой или зоной локального нагрева требует оценки производителя до возвращения агрегата к работе в тяжелом режиме.

Также осмотрите шинопроводы, кабельные оконцевания, гибкие перемычки и болтовые соединения на предмет изменения цвета, ослабления, коррозии или деформации изоляции. Нагрев соединений является распространенной и предотвратимой причиной отключений, связанных с трансформатором. Трансформатор может быть электрически исправен, в то время как плохо затянутый кабельный наконечник создает нагрев, достаточный для повреждения изоляции вывода или срабатывания температурной сигнализации.

Очистка — задача обеспечения тепловой надежности

Очистка является одним из важнейших мероприятий по обслуживанию сухого трансформатора с литой смоляной изоляцией, особенно в закрытых подстанциях и промышленных условиях. Цель состоит не в том, чтобы придать агрегату вид нового. Она заключается в восстановлении предусмотренных воздушных каналов и предотвращении снижения поверхностного сопротивления изоляции отложениями или удержания ими влаги.

Перед внутренней очисткой всегда отключайте оборудование от напряжения, изолируйте его, блокируйте включение и подтверждайте отсутствие напряжения. Следуйте процедурам производителя и правилам безопасности объекта. Рыхлая пыль обычно удаляется промышленным пылесосом соответствующего класса и сухим чистым воздухом под контролируемым давлением. Персоналу следует избегать загонять загрязнения глубже в каналы обмоток, датчики температуры, зоны выводов или электродвигатели вентиляторов. Абразивные инструменты, агрессивные растворители и неконтролируемая очистка сжатым воздухом могут повредить поверхности, сместить проводку или распределить загрязнения вместо их удаления.

Если отложения маслянистые, химически агрессивные, проводящие или трудноудаляемые, рассматривайте это состояние как предмет расследования, а не как обычную хозяйственную уборку. Сначала определите источник загрязнения: расположенное рядом оборудование, утечка кабельного компаунда, переносимый воздухом технологический материал, проникновение воды или недостаточная герметизация корпуса. Повторяющаяся очистка без устранения источника превращает предсказуемую эксплуатационную проблему в постоянные расходы на обслуживание.

После очистки убедитесь, что вентиляционные отверстия не заблокированы и что в корпусе не осталось ткани, мусора, незакрепленного крепежа или инструментов. На агрегатах с принудительным воздушным охлаждением осмотрите защитные решетки вентиляторов, лопасти, двигатели, проводку, контакторы и направление воздушного потока. На возможность принудительного воздушного охлаждения следует полагаться только после проверки всей системы охлаждения и подтверждения ее готовности к работе.

Мониторинг температуры необходимо интерпретировать, а не просто регистрировать

В большинстве современных установок сухих трансформаторов используются индикаторы температуры обмоток, термометры сопротивления, термисторы или система температурной защиты и управления. Эти устройства необходимы, однако одно значение сигнализации не объясняет причину высокой температуры.

При возникновении температурной сигнализации проанализируйте нагрузку по фазам, температуру окружающей среды, состояние вентиляторов, вентиляцию, содержание гармоник, где это актуально, и недавнюю историю нагрузки. Сравните показания между фазами. Равномерное повышение по всем фазам может отражать высокую температуру окружающей среды, работу с перегрузкой или заблокированную вентиляцию. Значительная разница между фазами может указывать на несимметричную нагрузку, плохое соединение, неправильное положение датчика, локальное ограничение охлаждения или проблему с обмоткой.

Реагирование должно основываться на тренде. Температура обмотки, которая всегда работала вблизи известного уровня, отличается от температуры, постепенно повышающейся при тех же условиях нагрузки и окружающей среды. В записях по обслуживанию должны фиксироваться измеренная температура, ток нагрузки, температура помещения, состояние работы вентиляторов, статус сигнализации и корректирующие действия. Эта простая дисциплина позволяет обслуживающим бригадам отличать единичное событие от напряжения, вызывающего старение изоляции.

Не предполагайте, что заявленная способность к перегрузке допускает неограниченную эксплуатацию. Например, агрегат, рассчитанный на работу с принудительным воздушным охлаждением, может быть способен нести 120% номинальной нагрузки при заданных условиях, однако эта способность зависит от применимой конструкции, условий окружающей среды, эффективности вентиляции, температурных пределов и продолжительности. Это не заменяет подтверждение того, что трансформатор и его средства управления охлаждением работают согласно назначению.

Электрические проверки во время плановых отключений

Периодические испытания в отключенном состоянии следует выбирать в соответствии с мощностью трансформатора, его критичностью, сроком службы, историей аварий и действующим стандартом обслуживания или спецификацией владельца. Результаты испытаний наиболее полезны при сравнении со значениями пусконаладки и предыдущими записями испытаний. Отдельный результат без исходной базы может быть трудно интерпретировать.

Некоторые владельцы также устанавливают требования к испытаниям на частичные разряды, измерениям диэлектрических потерь или другим расширенным диагностическим работам после аварии, при приемочных испытаниях или когда это оправдано условиями эксплуатации. Эти испытания не следует добавлять без оснований. Они требуют подходящих методов испытаний, квалифицированной интерпретации и четкого назначения полученных данных. Правильный подход заключается в следовании документации производителя, требованиям проекта и применимым стандартам IEC, GB или местным стандартам, а не в применении одного универсального пакета испытаний к каждому трансформатору.

Уделяйте внимание защите, вентиляторам и вспомогательным цепям

Многие отказы трансформаторов вызваны не самой обмоткой с литой смоляной изоляцией. Они усугубляются из-за недоступности системы предупреждения, охлаждения или отключения. Во время планового обслуживания проверяйте индикацию контроллера температуры, контакты сигнализации, контакты отключения, ступени запуска вентиляторов, ручной и автоматический режимы вентиляторов, а также дистанционные сигналы в систему управления зданием или систему SCADA, где они установлены.

Проверьте проводку датчиков и определите, какой датчик соответствует каждой фазе. Контроллер может отображать правдоподобное значение даже при неправильном подключении датчика или отклонении его поведения от ожидаемого. Протоколы испытаний должны включать фактически наблюдаемые точки переключения, а не просто отметку о том, что контроллер был проверен.

Согласование защиты также важно после изменений в системе. Новый мощный двигатель, частотно-регулируемый привод, батарея конденсаторов, инвертор или параллельно работающий трансформатор могут изменить уровни короткого замыкания, воздействие гармоник и баланс нагрузки. При существенном изменении электрической системы пересмотрите настройки защиты трансформатора и допущения по нагрузке. Отдел обслуживания не должен принимать измененные условия эксплуатации без получения соответствующей информации о пусконаладке и защите.

Распространенные предположения, создающие предотвратимый риск

Первое вводящее в заблуждение предположение состоит в том, что эпоксидная заливка делает влагу несущественной. Изоляция обмотки может хорошо сопротивляться влаге, однако конденсация, пыль, корродированные выводы, проникновение загрязнений через кабельный короб и токи утечки по загрязненным внешним поверхностям остаются реальными рисками. Второе предположение заключается в том, что пожарная характеристика F1 или негорючая система изоляции устраняет необходимость контроля температуры. Пожарные характеристики и тепловое старение относятся к разным вопросам эксплуатации.

Третье предположение состоит в том, что чистое помещение всегда означает чистый трансформатор. Мелкая пыль может накапливаться в проходах обмоток и на верхних поверхностях задолго до того, как это станет заметным от входа в электротехническое помещение. Четвертое — что сигнализация является событием обслуживания, а не эксплуатационным событием. Температурная сигнализация должна вызывать немедленную оценку нагрузки, охлаждения и работы защиты с последующим документированным техническим анализом.

Наконец, обслуживающим бригадам не следует считать все конструкции сухих трансформаторов взаимозаменяемыми. Класс напряжения, класс изоляции, конструкция корпуса, конструкция обмоток, схема охлаждения, конфигурация ответвлений, вспомогательное оборудование и местные условия окружающей среды влияют на план осмотра. Например, распределительный сухой трансформатор с литой смоляной изоляцией 33 кВ, используемый для понижения напряжения до низковольтной распределительной системы, может требовать особого внимания к состоянию высоковольтных оконцеваний, воздействию молний и перенапряжений, работоспособности температурного контроля и наличию принудительного воздушного охлаждения, если работа с перегрузкой является частью эксплуатационной стратегии.

Когда аномальное состояние требует эскалации

Обслуживающий персонал должен передавать проблему на более высокий уровень, а не просто сбрасывать сигнализацию и продолжать наблюдение, при повторяющейся температурной сигнализации, необъяснимом отклонении температуры между фазами, видимых следах токов утечки или обугливания, трещинах, связанных с тепловыми признаками, устойчивом аномальном шуме, изменении результатов испытаний после аварии, признаках перегрева выводов, поврежденной смоле вокруг соединений или защитном устройстве, не прошедшем функциональную проверку.

После короткого замыкания или серьезной внешней аварии не предполагайте, что нормальный внешний вид доказывает нормальное внутреннее состояние. Механические усилия могут воздействовать на обмотки и соединения даже при отсутствии очевидных внешних повреждений. Проанализируйте величину и продолжительность аварии, осмотрите агрегат, выполните испытания, оправданные данным событием, и получите рекомендации производителя, если результаты или симптомы остаются неопределенными.

Таким образом, наиболее эффективная программа обслуживания представляет собой дисциплинированный цикл: осмотреть, измерить, сравнить, исправить и зафиксировать. Технология литой смоляной изоляции снижает несколько традиционных нагрузок по обслуживанию трансформаторов, однако надежность по-прежнему зависит от чистых путей охлаждения, надежной температурной защиты, исправных электрических соединений и записей, достаточно качественных для выявления начала изменений нормальной эксплуатации.
