Comment les opérateurs doivent-ils gérer une surcharge d’un transformateur de puissance sec ?

Comment les opérateurs doivent-ils gérer une surcharge d’un transformateur de puissance sec ?

Lorsqu’un transformateur de puissance sec approche ou dépasse sa charge nominale, les opérateurs doivent réagir rapidement afin de protéger la fiabilité de l’équipement, la sécurité électrique et la continuité de service. Comprendre les causes de la surcharge, surveiller les conditions de température et de charge, et suivre un plan d’intervention structuré permettent d’éviter les dommages à l’isolation et les arrêts imprévus. L’objectif immédiat n’est pas simplement de ramener le courant sous une valeur indiquée sur la plaque signalétique. Il consiste à déterminer si la situation est temporaire et maîtrisée, ou si la chaleur, la ventilation, la qualité de la charge ou une défaillance de l’équipement pousse le transformateur au-delà de conditions de fonctionnement sûres.

Un transformateur sec ne contient pas d’huile isolante permettant d’absorber et de transférer la chaleur. Il convient donc d’accorder une attention particulière à l’isolation des enroulements, au noyau, aux bornes, à l’enveloppe, aux voies de refroidissement et à l’air ambiant lors d’une charge anormale. Un bref pic de demande peut être acceptable dans les conditions définies par le fabricant, mais une surcharge répétée ou prolongée peut accélérer le vieillissement de l’isolation, desserrer les connexions par cycles thermiques et, à terme, provoquer des défaillances bien plus perturbatrices qu’une réduction planifiée de la charge.

Commencez par confirmer ce que signifie réellement une « surcharge »

Une alarme signalant un courant élevé est importante, mais elle ne suffit pas à elle seule pour évaluer le risque pour le transformateur. Les opérateurs doivent comparer les courants de phase mesurés au courant nominal du transformateur, puis vérifier si la charge est équilibrée sur les trois phases. Une phase peut être surchargée alors que la charge apparente totale semble acceptable. Cette situation se produit fréquemment lorsque des charges monophasées ont augmenté progressivement, lorsque des circuits de distribution ont été modifiés sans rééquilibrage ou lorsqu’une importante charge en aval présente un profil de fonctionnement inégal.

La question suivante concerne la durée. Une brève pointe due au démarrage d’un moteur, au déplacement d’une grue, à un équipement de soudage ou à une séquence de procédé n’est pas équivalente à une surcharge soutenue pendant un poste de production. Consultez les données de tendance au lieu de vous appuyer sur une seule mesure. Si le transformateur reste au-dessus de sa plage de charge normale pendant de longues périodes, les opérateurs doivent considérer cela comme un problème de capacité, de refroidissement ou de qualité de l’énergie nécessitant une action corrective.

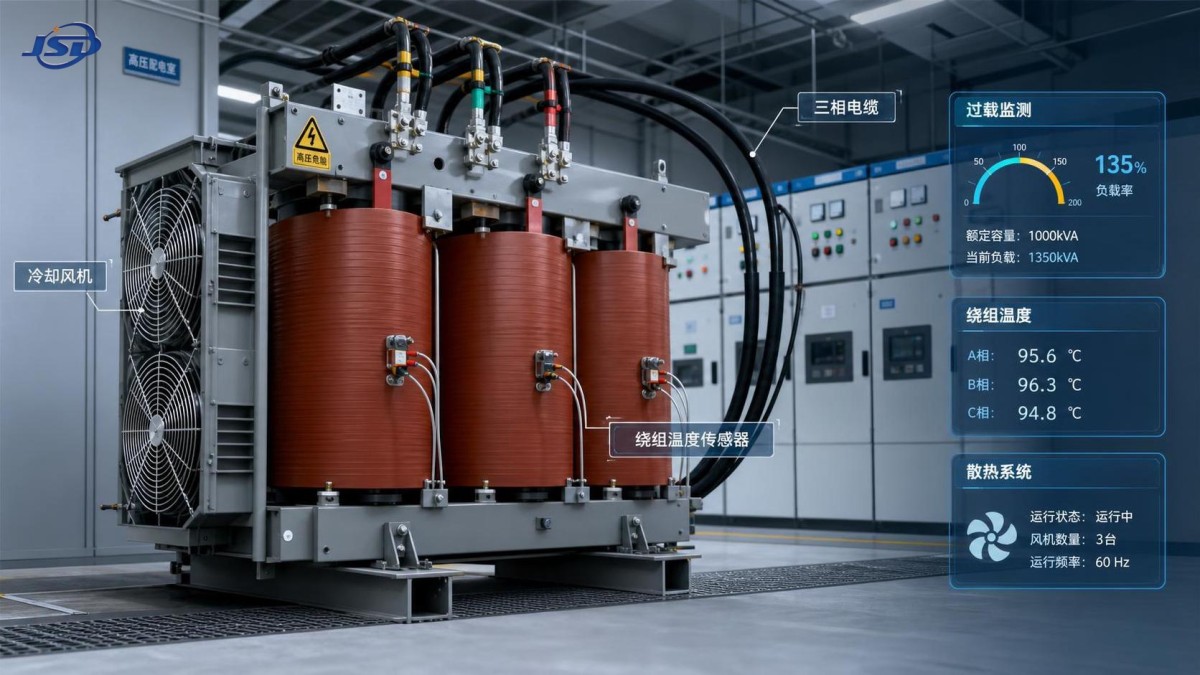

La température constitue l’autre élément essentiel de l’évaluation. La plupart des unités sèches utilisent des capteurs de température d’enroulement, souvent raccordés à un contrôleur assurant les fonctions de commande des ventilateurs, d’alarme et de déclenchement. Vérifiez la température réelle des enroulements, l’état des alarmes et des déclenchements, la température ambiante et le fonctionnement prévu des ventilateurs de refroidissement. Ne réinitialisez pas une alarme simplement parce que la charge a brièvement diminué. Vérifiez si le transformateur a refroidi normalement et si la cause est comprise.

Conditions pouvant rendre une charge normale dangereuse

Un transformateur peut fonctionner à une température plus élevée que prévu même sans augmentation importante de la demande en kVA. Une température ambiante élevée, des entrées d’air obstruées, l’accumulation de poussière sur les enroulements, des ventilateurs défaillants, un dégagement insuffisant autour de l’enveloppe et la recirculation d’air chaud peuvent tous réduire l’efficacité du refroidissement. Dans les locaux électriques intérieurs, une panne de climatisation ou la fermeture d’un volet de ventilation peut modifier rapidement l’environnement thermique.

Les courants harmoniques sont également importants. Les variateurs de vitesse, redresseurs, systèmes UPS, équipements à arc et autres charges non linéaires peuvent accroître l’échauffement des enroulements et des conducteurs associés. Une mesure de courant conventionnelle ne révèle pas toujours l’effet thermique complet. Si une température élevée persiste alors que la charge mesurée semble modérée, des mesures de qualité de l’énergie et un examen de la capacité harmonique du transformateur constituent des étapes suivantes pertinentes.

Actions immédiates lors d’un événement de surcharge

L’intervention doit être réfléchie. Un arrêt brutal peut créer ses propres risques de sécurité et de procédé, notamment dans les installations industrielles, les hôpitaux, les activités sensibles aux données ou les infrastructures critiques. Toutefois, continuer à faire fonctionner un transformateur dont l’alarme de température augmente n’est pas une alternative raisonnable. La procédure d’exploitation approuvée du site, le plan de coordination des protections et la documentation du fabricant doivent guider la décision finale.

Une séquence d’intervention pratique se présente généralement comme suit :

• Vérifiez la mesure au moyen du compteur du tableau, du système de surveillance du transformateur et, lorsque cela est sûr et autorisé, de mesures indépendantes.
• Contrôlez les courants de phase, l’état de la tension, les températures d’enroulement, l’état des ventilateurs, l’historique des alarmes ainsi que la ventilation de la pièce ou de l’enveloppe.
• Identifiez les charges non essentielles ou reportables pouvant être délestées sans créer de danger secondaire.
• Transférez la charge vers un transformateur en parallèle ou une source alternative uniquement si la configuration de commutation et les réglages de protection ont été examinés pour cette condition.
• Escaladez rapidement la situation si la température continue d’augmenter, si un système de ventilation ne fonctionne pas, si une odeur ou un bruit inhabituel est présent, ou si des dispositifs de protection se sont déclenchés.

En cas de signes de détérioration de l’isolation, de décoloration, de fumée, d’arc électrique, de terminaisons de câbles endommagées ou de déclenchement inexpliqué, isolez l’équipement conformément aux règles de sécurité du site et ne le remettez pas en service sur la seule base de son apparence visuelle. Un personnel qualifié doit inspecter le transformateur, les connexions, les dispositifs de protection ainsi que les circuits en amont et en aval avant la remise sous tension.

Ne supposez pas que le transformateur est la cause première

La surcharge d’un transformateur de puissance sec commence souvent ailleurs dans le système électrique. De nouvelles machines peuvent avoir été ajoutées sans réexaminer l’étude de charge. Une batterie de condensateurs peut être indisponible, augmentant la demande de courant pour la même puissance utile. Un moteur peut fonctionner sous une charge mécanique anormale. Un contacteur défectueux ou une séquence de commande peut provoquer le démarrage simultané de plusieurs charges importantes. Dans certaines installations, des configurations d’alimentation temporaire deviennent progressivement permanentes, laissant le transformateur alimenter des circuits qui n’avaient jamais été inclus dans les bases de conception initiales.

Les opérateurs doivent examiner les changements récents avant de supposer que l’équipement s’est dégradé. Demandez ce qui a changé dans les heures ou semaines précédant l’alarme : programmes de production, nouvelles charges, conditions ambiantes saisonnières, travaux de ventilation, manœuvres du réseau, fonctionnement du générateur ou configurations de dérivation pour maintenance. Ce type d’examen est souvent plus utile que de réinitialiser à plusieurs reprises les indications de protection.

Examinez attentivement le déséquilibre de phase et les connexions

Le déséquilibre de phase mérite une attention particulière, car il peut surchauffer un enroulement ou un ensemble de terminaisons tandis que la charge globale du transformateur semble normale. Mesurez chaque phase de manière cohérente et comparez les relevés dans le temps. Si une phase est durablement plus élevée, redistribuez les circuits monophasés lorsque l’installation le permet. Des terminaisons desserrées ou détériorées peuvent également générer une chaleur localisée. Une inspection thermique peut être utile lorsqu’elle est effectuée dans des conditions de charge appropriées par du personnel formé, mais elle doit compléter — et non remplacer — les essais électriques et l’inspection physique.

Le même principe s’applique aux jeux de barres et aux interfaces de câbles. Un transformateur peut être correctement dimensionné alors que son système de connexion en aval ne l’est pas. Les signes de surchauffe au niveau des jonctions, des gaines isolantes, des cosses de câble ou des jeux de barres de tableau exigent un examen plus large du chemin de distribution.

Le refroidissement, l’emplacement et l’enveloppe font partie du dimensionnement

Les caractéristiques nominales des transformateurs sont liées à des conditions de fonctionnement définies. Installer une unité dans un local confiné, à côté d’un procédé générant de la chaleur ou dans une enveloppe avec un débit d’air insuffisant modifie ces conditions. Pour les conceptions sèches ventilées, des passages d’air dégagés ne sont pas de simples détails d’entretien facultatifs. Les filtres à poussière, volets, protections de ventilateurs et ouvertures de ventilation nécessitent une inspection régulière, en particulier dans les cimenteries, les exploitations minières, les ports, les ateliers et autres environnements poussiéreux ou corrosifs.

Lorsqu’un transformateur est intégré dans un ensemble de distribution compact, le choix de l’enveloppe influence également le comportement thermique à long terme. Pour les parcs industriels, les bâtiments commerciaux, les sites d’énergie renouvelable ou les installations électriques temporaires, un poste compact de type européen correctement configuré peut associer les fonctions de distribution haute et basse tension, de comptage et de compensation de puissance réactive dans une enveloppe protégée. La capacité, la conception de la ventilation, l’emplacement d’installation et le niveau de protection doivent toujours correspondre aux conditions réelles du site, plutôt qu’être sélectionnés uniquement selon les kVA nominaux du transformateur.

Les postes compacts dans la plage de 100 kVA à 2500 kVA peuvent être configurés pour différentes capacités de transformateur et exigences environnementales. Les choix de matériaux, tels que la tôle d’acier, l’acier inoxydable, les panneaux composites ou les panneaux de ciment, peuvent être pertinents dans les emplacements humides, poussiéreux, côtiers ou corrosifs. Le point opérationnel important est simple : une enveloppe qui protège contre les intempéries mais emprisonne la chaleur peut créer un nouveau problème de fiabilité. La conception thermique et la ventilation du site doivent être examinées conjointement.

Lorsque le délestage de charge ne suffit pas

Des événements de surcharge répétés signifient généralement que l’installation a dépassé les capacités de la configuration existante ou qu’elle est exploitée différemment du plan initial. Dans ce cas, les opérateurs et équipes d’ingénierie doivent aller au-delà des mesures d’urgence et évaluer le profil de charge. Les enregistrements utiles comprennent la demande de pointe par période, la durée de charge, les courants de phase, les tendances de température du transformateur, les mesures harmoniques lorsque cela est pertinent, les conditions ambiantes et l’état des équipements de refroidissement.

Plusieurs solutions peuvent être appropriées, selon les constatations. Les charges peuvent être échelonnées pour éviter les pointes simultanées. Les circuits peuvent être rééquilibrés. La compensation de puissance réactive peut réduire le courant inutile lorsque le faible facteur de puissance fait partie du problème. Une capacité de transformation supplémentaire, une unité en parallèle ou la séparation des grandes charges non linéaires peuvent être justifiées. La bonne solution n’est pas toujours un transformateur plus grand ; un surdimensionnement sans corriger la chaleur, les harmoniques, les mauvaises connexions ou une coordination des protections inadaptée peut laisser le problème sous-jacent non résolu.

Avant de modifier la capacité ou de faire fonctionner des transformateurs en parallèle, confirmez la compatibilité des impédances, les exigences relatives au groupe vectoriel, les réglages de prises, les incidences sur le niveau de défaut, les caractéristiques nominales des câbles, les capacités de l’appareillage de commutation et la coordination des protections. Ces détails doivent être évalués par des ingénieurs électriciens compétents conformément aux normes applicables au projet et aux exigences locales.

Établissez une meilleure routine d’exploitation

La stratégie de surcharge la plus utile est préparée avant qu’une alarme ne se déclenche. Chaque installation doit disposer d’un enregistrement clair de la puissance nominale du transformateur, des charges normales et maximales attendues, des réglages d’alarme et de déclenchement, de la méthode de refroidissement, des exigences de maintenance des ventilateurs, des priorités de délestage d’urgence et des étapes de commutation autorisées. Les opérateurs doivent savoir quelles mesures indiquent une pointe gérable et lesquelles exigent une escalade immédiate.

Les vérifications de routine doivent inclure la propreté, la circulation d’air, les indications du contrôleur de température, le fonctionnement des ventilateurs, l’état des bornes, la continuité de la mise à la terre et les dommages visibles à l’enveloppe. La surveillance des tendances est particulièrement précieuse, car une augmentation graduelle de la température de fonctionnement à charge identique peut révéler un ventilateur défaillant, une circulation d’air obstruée, une teneur harmonique croissante ou un problème de connexion avant qu’un déclenchement ne survienne.

Jinshida Electric Power Technology Co., Ltd. aborde les équipements de transport et de distribution d’électricité en tenant compte de cette relation pratique entre la conception des produits, la qualité de fabrication et l’application sur le terrain. Un soutien électrique fiable pour la fabrication industrielle, la construction de réseaux, les énergies renouvelables et les infrastructures dépend non seulement du choix d’équipements adaptés, mais aussi de la fourniture aux opérateurs d’informations d’exploitation claires et du maintien des conditions présumées lors de la conception.

Une réponse maîtrisée protège plus que le transformateur

Lorsqu’une surcharge d’un transformateur de puissance sec se produit, réduisez les risques en vérifiant la situation, en contrôlant la température et le refroidissement, en réduisant ou en transférant la charge lorsque cela est possible en toute sécurité, et en recherchant la cause plutôt qu’en traitant l’alarme comme un événement isolé. Une surcharge persistante doit déclencher un examen technique documenté de la demande, de la qualité de charge, de l’environnement et des équipements de distribution.

La meilleure étape suivante consiste à comparer les enregistrements de fonctionnement réels avec la plaque signalétique du transformateur, les recommandations du fabricant, les réglages de protection et les hypothèses de charge initiales de l’installation. Cette comparaison indiquera si l’événement était une perturbation temporaire de fonctionnement ou un signal clair que le système de distribution électrique doit être ajusté.
