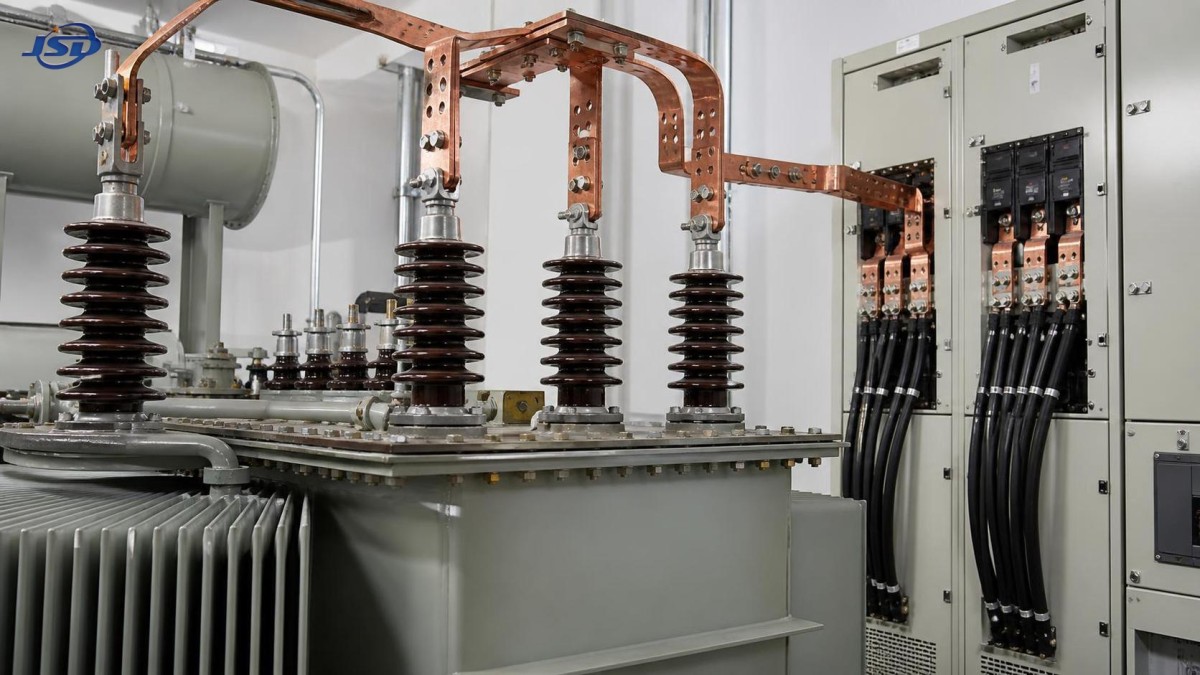

Cómo la impedancia en un transformador de potencia trifásico afecta los niveles de cortocircuito

La impedancia de un transformador trifásico es uno de los pocos valores de placa que influye directamente en si un sistema de distribución permanece controlable durante una falla. Determina cuánta corriente de cortocircuito permitirá que fluya el transformador desde la fuente aguas arriba hacia una falla en su lado secundario. Este resultado afecta las capacidades de los interruptores automáticos, la selección de fusibles, los ajustes de relés, las capacidades de soportación de las barras colectoras, las evaluaciones de arco eléctrico y la capacidad de los dispositivos de protección para aislar la sección correcta de la red.

Por lo tanto, para los evaluadores técnicos, la impedancia no es simplemente un detalle de fabricación del transformador. Un transformador de potencia trifásico con una impedancia inadecuada puede generar problemas en cualquiera de los extremos del espectro de diseño: corriente de falla excesiva que supera las capacidades nominales del equipo, o corriente insuficiente que hace que los dispositivos de protección sean lentos, insensibles o estén mal coordinados. El valor correcto depende del sistema completo, no solo del transformador.

Qué representa realmente la impedancia del transformador

La impedancia del transformador se expresa comúnmente como impedancia porcentual, a menudo escrita como %Z o tensión de impedancia. En términos prácticos, es el porcentaje de la tensión primaria nominal necesario para hacer circular la corriente nominal a través del transformador cuando sus terminales secundarios están cortocircuitados bajo una condición de prueba controlada.

Si un transformador tiene una impedancia del 5%, se necesita aproximadamente el 5% de su tensión nominal para producir corriente nominal durante la prueba de cortocircuito. Esto no significa que el transformador solo entregará el 5% de su potencia normal. Significa que su impedancia interna limita la corriente de falla a un nivel relacionado con 100 dividido entre el porcentaje de impedancia, suponiendo que la fuente aguas arriba sea suficientemente fuerte.

Una primera estimación simplificada es:

Corriente de falla disponible limitada por el transformador = corriente nominal a plena carga x (100 / %Z)

Por ejemplo, un transformador de 2,000 kVA nominales a 400 V tiene una corriente secundaria a plena carga de aproximadamente 2,887 A. Con una impedancia del 5%, la contribución del transformador a una falla trifásica franca ideal en sus terminales es de aproximadamente 57.7 kA:

2,887 A x (100 / 5) = 57,740 A

Este es un punto de partida, no un estudio final de protección. El nivel de falla real también dependerá de la impedancia de la fuente, la impedancia de los cables, el busway, los motores, la contribución de los generadores, la posición de las tomas del transformador, el tipo de falla y la configuración operativa del sistema. Aun así, la relación direccional es clara: una menor impedancia del transformador produce una mayor corriente de falla prevista; una mayor impedancia la reduce.

Por qué un pequeño cambio porcentual puede ser importante

La relación entre impedancia y corriente de falla es inversa, en lugar de lineal en el sentido habitual. Pasar de una impedancia del 6% al 5% no reduce la corriente de falla en una sexta parte. Aumenta la corriente de falla limitada por el transformador en aproximadamente un 20%. Pasar del 5% al 4% la aumenta aproximadamente un 25%.

Esta sensibilidad es importante cerca de la capacidad de interrupción de la aparamenta de baja tensión. Un diseño que parece aceptable con una capacidad nominal de interruptor de 50 kA puede dejar de cumplir los requisitos después de que la suposición de impedancia del transformador se revise del 5.75% al 5.0%, especialmente cuando el transformador está físicamente cerca del tablero principal y los conductores secundarios son cortos.

La tabla no debe utilizarse por sí sola para seleccionar un transformador. Las capacidades nominales y los rangos de impedancia de los transformadores varían según la capacidad, la clase de tensión, la construcción y las normas aplicables. Un valor normal para un transformador grande conectado a la red eléctrica puede ser poco práctico para una unidad compacta de distribución de baja tensión. El punto clave es que la impedancia debe tratarse como un dato de diseño, no como un número de catálogo intercambiable.

El nivel de falla es un resultado del sistema, no solo del transformador

Un error frecuente es calcular la corriente de falla utilizando únicamente la impedancia de placa del transformador y suponer que el resultado es aplicable en toda la red secundaria. En realidad, el nivel máximo de falla suele encontrarse en los terminales secundarios del transformador o muy cerca de ellos. Cada tramo de cable, ducto de barras, interruptor automático, seccionador y conductor añade impedancia y reduce la corriente de falla más aguas abajo.

Al mismo tiempo, no se puede ignorar la red eléctrica aguas arriba o el sistema de media tensión. Un transformador conectado a un alimentador débil puede no alcanzar su corriente de falla teórica limitada por el transformador porque la impedancia de la fuente ya es significativa. Por el contrario, una instalación alimentada desde una subestación de alta capacidad puede tener una fuente muy fuerte, haciendo que la impedancia del transformador sea el elemento limitante dominante.

Las cargas de motores también merecen atención. Durante el período inicial de una falla de baja tensión, los motores de inducción grandes pueden alimentar corriente de retorno hacia la falla. Esta contribución disminuye rápidamente, pero puede afectar la capacidad momentánea y de interrupción de los interruptores cercanos. Las máquinas síncronas y las instalaciones rotativas pueden contribuir de forma más significativa según su excitación y estado operativo.

Para un estudio de cortocircuito fiable, los evaluadores deben establecer al menos lo siguiente:

• El nivel máximo y mínimo de falla de la red eléctrica en el punto de acoplamiento común, preferiblemente suministrado en MVA o kA con la base de tensión correspondiente.
• La capacidad nominal en kVA del transformador, las tensiones primaria y secundaria, el grupo vectorial, la impedancia nominal y la tolerancia de impedancia.
• Las longitudes, secciones, disposición de instalación y tendidos en paralelo de los conductores secundarios reales o previstos.
• Si los generadores, motores grandes, bancos de capacitores, inversores fotovoltaicos, sistemas de baterías o múltiples transformadores pueden contribuir a las condiciones de falla.
• Las configuraciones operativas normales y alternativas, incluidos los acopladores de barras, los esquemas de transferencia y los modos de generación de reserva.

El caso de corriente de falla mínima es tan importante como el caso de corriente de falla máxima. La corriente de falla máxima verifica la capacidad de soportación e interrupción del equipo. La corriente de falla mínima verifica si un dispositivo de sobrecorriente puede detectar y despejar una falla con suficiente rapidez. Un sistema puede superar una prueba y no la otra.

Una menor impedancia no es automáticamente mejor

A veces se prefieren los transformadores de menor impedancia porque generalmente proporcionan una mejor regulación de tensión bajo carga y pueden soportar una corriente mayor durante el arranque de motores. Para instalaciones con motores grandes, trituradoras, compresores, bombas o cargas de proceso con alta corriente de irrupción, esto puede ser una ventaja real. Una menor impedancia reduce la caída de tensión a través del transformador durante una demanda de corriente elevada.

Pero ese beneficio conlleva una mayor corriente de falla. El tablero resultante puede requerir una mayor capacidad nominal de corriente de cortocircuito, barras colectoras más robustas, interruptores automáticos de mayor capacidad o medidas adicionales de limitación de corriente. En una instalación existente, un transformador de reemplazo con menor impedancia puede hacer involuntariamente que los equipos aguas abajo que, de otro modo, serían aptos, queden subdimensionados.

Una mayor impedancia limita la corriente de falla y puede permitir que los equipos de distribución con menores capacidades de interrupción sigan siendo adecuados. También puede ser útil cuando varios transformadores operan en paralelo y la corriente de falla disponible combinada, de otro modo, sería excesiva. Sin embargo, una mayor impedancia aumenta la caída de tensión bajo carga y puede dificultar los arranques de motores. También puede reducir la corriente de falla disponible para operar los dispositivos de protección aguas abajo, especialmente en los extremos remotos de los cables.

Por lo tanto, la decisión es un equilibrio entre limitación de fallas, desempeño de tensión, exigencia de arranque, requisitos de continuidad y costo del equipo. No debe reducirse a una preferencia general por un transformador de “baja impedancia” o de “alta impedancia”.

Los transformadores en paralelo requieren compatibilidad más allá de la capacidad nominal en kVA

La operación de transformadores en paralelo es una de las situaciones en las que la impedancia adquiere especial importancia. Cuando los transformadores comparten una barra secundaria, sus impedancias influyen en cómo se distribuyen entre ellos la carga y la corriente de falla. Los transformadores con valores de impedancia sustancialmente diferentes no necesariamente comparten la corriente en proporción a sus capacidades nominales en kVA. La unidad con menor impedancia tiende a asumir una mayor parte de la carga y también contribuye más a una falla en la barra.

La relación de tensión, el grupo vectorial, el desplazamiento de fase, los ajustes de tomas y las características de impedancia deben evaluarse conjuntamente. Una tensión secundaria nominal común no demuestra que dos unidades sean adecuadas para operar en paralelo. Incluso cuando la operación en paralelo es técnicamente posible, el mayor nivel de falla combinado puede superar la capacidad nominal del tablero común o del acoplador de barras.

Este problema aparece con frecuencia durante una expansión gradual de capacidad. Una instalación puede comenzar con un transformador y posteriormente añadir una segunda unidad para mejorar la redundancia o adaptarse al crecimiento de la producción. Antes de cerrar un acoplador de barras, el equipo de ingeniería debe recalcular la exigencia de falla en todas las barras afectadas y verificar el esquema de protección tanto en estado de barras divididas como de barras en paralelo.

La tolerancia de impedancia puede cambiar la respuesta final

Los documentos de ingeniería suelen utilizar un valor de impedancia nominal, mientras que se puede permitir que el transformador entregado varíe dentro de una tolerancia especificada según la norma aplicable o el contrato. La tolerancia exacta permitida debe comprobarse con respecto a la norma aplicable y a la especificación del proyecto, en lugar de asumirse. Un estudio de cortocircuito que se encuentre cerca de la capacidad nominal de un interruptor debe considerar el caso de tolerancia de baja impedancia, ya que esa condición produce una mayor corriente de falla.

Por ejemplo, diseñar basándose en un transformador de impedancia nominal del 6% sin comprobar su tolerancia negativa permitida puede crear un riesgo evitable. La unidad instalada puede tener legítimamente una impedancia real menor que la asumida en el cálculo. El mismo principio se aplica al seleccionar ajustes de protección: una impedancia superior a la esperada puede reducir la corriente detectada por un relé aguas abajo durante una falla remota.

Por tanto, las especificaciones de adquisición deben identificar más que un porcentaje de impedancia objetivo. Deben indicar el rango de impedancia aceptable, la temperatura de referencia y las condiciones de prueba cuando corresponda, la documentación requerida y las consecuencias de una desviación. Si la exigencia de la aparamenta está cerca de un límite, debe hacerse explícito un valor máximo de corriente de falla disponible en los criterios de diseño.

Los sistemas respaldados por generadores necesitan una evaluación independiente

Los niveles de falla cambian sustancialmente cuando una instalación pasa del suministro de la red eléctrica a la generación de reserva. La reactancia subtransitoria del generador, la impedancia del transformador y la respuesta del control del generador determinan conjuntamente la corriente de falla disponible. A diferencia de una red fuerte, un generador diésel puede proporcionar solo un múltiplo limitado de la corriente nominal, y esa contribución puede disminuir rápidamente.

Esto crea un desafío de coordinación de protección. Un interruptor automático que se dispara rápidamente ante una falla alimentada por la red puede detectar mucha menos corriente cuando la misma barra es alimentada por un generador. El ajuste de protección debe seguir despejando las fallas sin desconectar innecesariamente todo el sistema de emergencia. Esto es importante en hospitales, hoteles, escuelas, edificios de oficinas, estaciones de comunicación y desarrollos residenciales donde las cargas esenciales pueden transferirse automáticamente.

Cuando una fuente de reserva forma parte del diseño, el estudio del transformador debe vincularse a los datos del generador en lugar de tratarse como un ejercicio exclusivo de la red eléctrica. Un paquete resistente a la intemperie y de bajo ruido, como elGrupo electrógeno diésel con cubierta insonorizada, puede configurarse para servicio trifásico de cuatro hilos de 230/400 V y operación de transferencia automática, pero la cuestión de ingeniería útil no es simplemente su capacidad nominal en kVA. Los evaluadores necesitan los datos de reactancia del generador, la capacidad del alternador, el comportamiento de control, la conexión del transformador y la filosofía de protección para el modo de operación de emergencia.

En redes respaldadas por generadores, a menudo es necesario evaluar tanto las fallas cercanas, que pueden imponer un esfuerzo severo sobre el generador y el transformador, como las fallas remotas, donde la corriente puede ser demasiado baja para la protección convencional instantánea de sobrecorriente. Las disposiciones de falla a tierra requieren especial atención porque la puesta a tierra del neutro y el grupo vectorial del transformador pueden cambiar significativamente la trayectoria de falla de secuencia cero disponible.

Las normas orientan el método, pero las hipótesis del proyecto siguen siendo importantes

Los cálculos de cortocircuito se realizan comúnmente utilizando métodos alineados con IEC 60909 o prácticas ANSI/IEEE, según la ubicación del proyecto, los requisitos de la red eléctrica y la base contractual. Las capacidades nominales de los equipos también pueden regirse por las normas de producto IEC o UL/ANSI aplicables. El método de cálculo, el factor de tensión, el tratamiento de la contribución de motores, la corriente asimétrica y las definiciones de exigencia del equipo deben ser coherentes en todo el estudio.

Los evaluadores técnicos deben evitar combinar valores de diferentes enfoques de cálculo sin comprobar su fundamento. Una corriente de cortocircuito RMS simétrica, una corriente pico de cierre, una corriente de interrupción asimétrica y una capacidad de soportación de corta duración son magnitudes relacionadas, pero no idénticas. Un conjunto de aparamenta puede ser adecuado para una medida e inadecuado para otra.

También es importante distinguir entre la soportación térmica del transformador y la capacidad de los equipos aguas abajo. El transformador puede sobrevivir a una falla durante un período definido cuando está protegido correctamente, pero esto no significa que el tablero de baja tensión, los cables, los cuadros de distribución o los interruptores de caja moldeada puedan soportar el mismo nivel de falla y tiempo de despeje.

Una secuencia práctica de revisión antes de seleccionar el transformador

Antes de aprobar un valor de impedancia del transformador, comience por la red futura, no por la placa actual. Confirme si el crecimiento de capacidad, un segundo transformador, un acoplador de barras, la generación distribuida o un generador de reserva modificarán el nivel de falla durante la vida útil del activo. Revise por separado las condiciones máximas y mínimas de la red. A continuación, compare la exigencia de falla calculada con cada capacidad nominal de equipo relevante, incluidos los equipos que puedan energizarse únicamente durante operaciones de mantenimiento o transferencia.

A continuación, pruebe el desempeño de caída de tensión y arranque de motores con la impedancia propuesta. Si se utiliza una mayor impedancia para controlar la corriente de falla, verifique que los casos más exigentes de arranque y de carga escalonada sigan siendo aceptables. Si se propone una menor impedancia para mejorar el desempeño de tensión, confirme que la mayor exigencia de falla no obligue a actualizaciones desproporcionadas de la aparamenta y los equipos de protección.

Por último, convierta las hipótesis seleccionadas en requisitos de adquisición. El proveedor del transformador debe proporcionar datos de impedancia certificados o documentados, mientras que el proveedor de aparamenta debe confirmar las capacidades nominales de cortocircuito aplicables bajo las condiciones declaradas del proyecto. El cálculo debe actualizarse cuando las longitudes finales de cables, los datos de la red eléctrica, la información de pruebas del transformador o las selecciones de generador difieran de la base de diseño original.

La impedancia no es un parámetro aislado del transformador. Es el vínculo entre la selección del transformador y el comportamiento ante fallas de todo el sistema eléctrico. Tratarla como una decisión de ingeniería temprana y controlada ofrece a los evaluadores técnicos una vía más clara hacia equipos que estén adecuadamente protegidos y sean capaces de operar bajo condiciones realistas de red y reserva.
