Comment l’impédance d’un transformateur de puissance triphasé affecte les niveaux de défaut

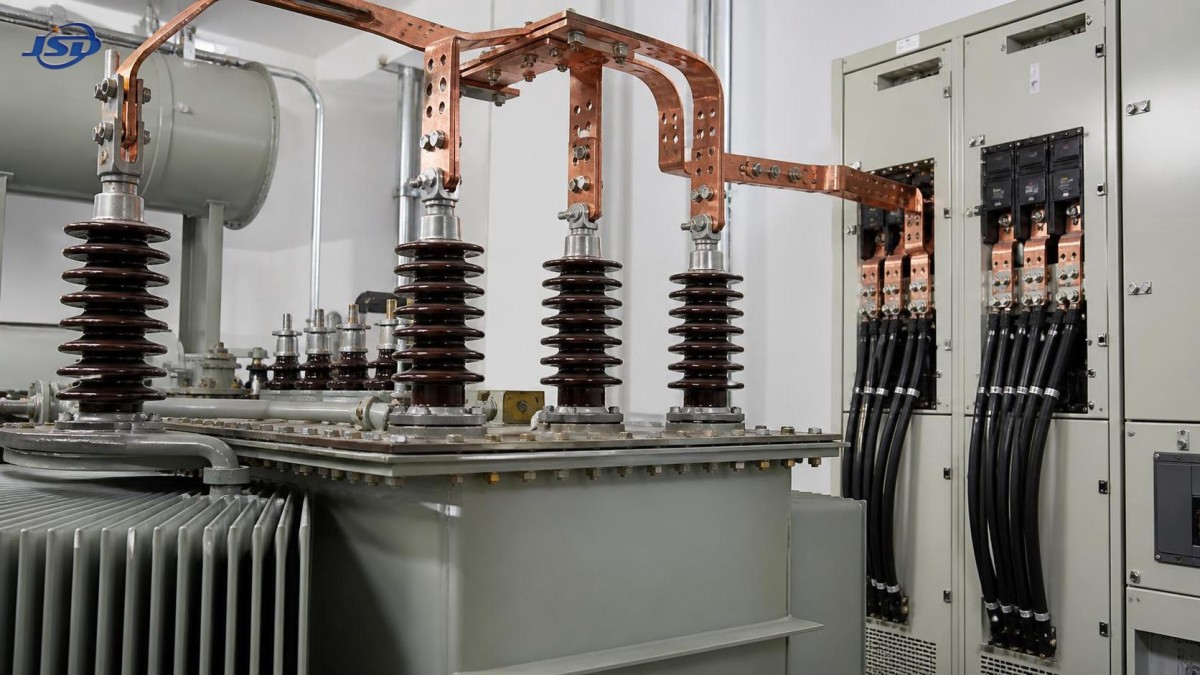

L’impédance d’un transformateur triphasé est l’une des rares valeurs de plaque signalétique qui influence directement la capacité d’un système de distribution à rester maîtrisable lors d’un défaut. Elle détermine l’intensité du courant de court-circuit que le transformateur laissera circuler depuis la source amont vers un défaut situé côté secondaire. Ce résultat affecte les capacités des disjoncteurs, le choix des fusibles, les réglages des relais, les niveaux de tenue des jeux de barres, les évaluations du risque d’arc électrique et la capacité des dispositifs de protection à isoler la section correcte du réseau.

Pour les évaluateurs techniques, l’impédance n’est donc pas un simple détail de fabrication du transformateur. Un transformateur de puissance triphasé présentant une impédance inadaptée peut créer des problèmes aux deux extrémités du spectre de conception : un courant de défaut excessif dépassant les capacités nominales des équipements, ou un courant insuffisant rendant les dispositifs de protection lents, insensibles ou mal coordonnés. La valeur appropriée dépend de l’ensemble du système, et non du seul transformateur.

Ce que représente réellement l’impédance d’un transformateur

L’impédance d’un transformateur est généralement exprimée en pourcentage d’impédance, souvent noté %Z ou tension d’impédance. En termes pratiques, il s’agit du pourcentage de la tension primaire nominale requis pour faire circuler le courant nominal dans le transformateur lorsque ses bornes secondaires sont court-circuitées dans des conditions d’essai contrôlées.

Si un transformateur présente une impédance de 5%, environ 5% de sa tension nominale est nécessaire pour produire le courant nominal lors de l’essai de court-circuit. Cela ne signifie pas que le transformateur ne fournira que 5% de sa puissance normale. Cela signifie que son impédance interne limite le courant de défaut à un niveau lié à 100 divisé par le pourcentage d’impédance, en supposant que la source amont soit suffisamment puissante.

Une première estimation simplifiée est :

Courant de défaut disponible limité par le transformateur = courant nominal à pleine charge x (100 / %Z)

Par exemple, un transformateur de 2,000 kVA nominal à 400 V présente un courant secondaire à pleine charge d’environ 2,887 A. Avec une impédance de 5%, la contribution du transformateur à un défaut triphasé franc idéal à ses bornes est d’environ 57.7 kA :

2,887 A x (100 / 5) = 57,740 A

Il s’agit d’un point de départ, et non d’une étude de protection finale. Le niveau de défaut réel dépendra également de l’impédance de la source, de l’impédance des câbles, des canalisations préfabriquées, des moteurs, de la contribution des générateurs, de la position des prises du transformateur, du type de défaut et de la configuration d’exploitation du système. Néanmoins, la relation est clairement établie : une impédance de transformateur plus faible produit un courant de défaut présumé plus élevé ; une impédance plus élevée le réduit.

Pourquoi une faible variation en pourcentage peut être importante

La relation entre l’impédance et le courant de défaut est inverse plutôt que linéaire au sens habituel. Passer d’une impédance de 6% à 5% ne réduit pas le courant de défaut d’un sixième. Cela augmente le courant de défaut limité par le transformateur d’environ 20%. Passer de 5% à 4% l’augmente d’environ 25%.

Cette sensibilité est importante à proximité du pouvoir de coupure de l’appareillage basse tension. Une conception qui semble acceptable avec un disjoncteur de 50 kA peut devenir non conforme après la révision de l’hypothèse d’impédance du transformateur de 5.75% à 5.0%, en particulier lorsque le transformateur est physiquement proche du tableau principal et que les conducteurs secondaires sont courts.

Le tableau ne doit pas être utilisé seul pour sélectionner un transformateur. Les puissances nominales des transformateurs et les plages d’impédance varient selon la capacité, la classe de tension, la construction et les normes applicables. Une valeur normale pour un grand transformateur raccordé au réseau public peut être peu pratique pour une unité compacte de distribution basse tension. Le point essentiel est que l’impédance doit être traitée comme une donnée de conception, et non comme un numéro de catalogue interchangeable.

Le niveau de défaut est le résultat du système, et non du seul transformateur

Une erreur fréquente consiste à calculer le courant de défaut en utilisant uniquement l’impédance indiquée sur la plaque signalétique du transformateur et à supposer que le résultat s’applique partout sur le réseau secondaire. En réalité, le niveau de défaut maximal se situe généralement aux bornes secondaires du transformateur ou très près de celles-ci. Chaque longueur de câble, canalisation de barres, disjoncteur, sectionneur et conducteur ajoute de l’impédance et réduit davantage le courant de défaut en aval.

Dans le même temps, le réseau public amont ou le système moyenne tension ne peut être ignoré. Un transformateur raccordé à un départ faible peut ne pas atteindre son courant de défaut théorique limité par le transformateur, car l’impédance de la source est déjà significative. À l’inverse, une installation alimentée par un poste de grande capacité peut disposer d’une source très puissante, faisant de l’impédance du transformateur l’élément limitant prédominant.

Les charges motorisées méritent également une attention particulière. Durant la période initiale d’un défaut basse tension, les grands moteurs asynchrones peuvent réinjecter du courant dans le défaut. Cette contribution décroît rapidement, mais elle peut affecter les capacités de tenue instantanée et de coupure des disjoncteurs proches. Les machines synchrones et les installations tournantes peuvent contribuer de manière plus importante selon leur excitation et leur état de fonctionnement.

Pour une étude de court-circuit crédible, les évaluateurs doivent au minimum établir les éléments suivants :

• Le niveau de défaut maximal et minimal du réseau public au point de couplage commun, de préférence fourni en MVA ou kA avec la base de tension correspondante.
• La puissance nominale en kVA du transformateur, les tensions primaire et secondaire, le groupe vectoriel, l’impédance nominale et la tolérance d’impédance.
• Les longueurs, sections, dispositions d’installation et parcours en parallèle réels ou prévus des conducteurs secondaires.
• La possibilité que des générateurs, de grands moteurs, des bancs de condensateurs, des onduleurs photovoltaïques, des systèmes de batteries ou plusieurs transformateurs contribuent aux conditions de défaut.
• Les configurations d’exploitation normales et alternatives, y compris les coupleurs de barres, les schémas de transfert et les modes de production de secours.

Le cas de courant de défaut minimal est tout aussi important que le cas maximal. Le courant de défaut maximal vérifie la tenue des équipements et leur pouvoir de coupure. Le courant de défaut minimal vérifie si un dispositif de protection contre les surintensités peut détecter et éliminer un défaut suffisamment rapidement. Un système peut réussir l’un de ces essais et échouer à l’autre.

Une impédance plus faible n’est pas automatiquement préférable

Les transformateurs à faible impédance sont parfois privilégiés, car ils offrent généralement une meilleure régulation de tension sous charge et peuvent fournir un courant plus élevé lors du démarrage des moteurs. Pour les installations équipées de gros moteurs, concasseurs, compresseurs, pompes ou charges de procédé à fort courant d’appel, cela peut constituer un véritable avantage. Une impédance plus faible réduit la chute de tension à travers le transformateur lors d’une demande de courant importante.

Mais cet avantage s’accompagne d’un courant de défaut plus élevé. Le tableau qui en résulte peut nécessiter un pouvoir de court-circuit plus élevé, des jeux de barres plus robustes, des disjoncteurs de plus grande capacité ou des mesures supplémentaires de limitation du courant. Sur un site existant, un transformateur de remplacement à impédance plus faible peut involontairement rendre les équipements en aval, par ailleurs utilisables, sous-dimensionnés.

Une impédance plus élevée limite le courant de défaut et peut permettre à des équipements de distribution ayant un pouvoir de coupure inférieur de rester adaptés. Elle peut également être utile lorsque plusieurs transformateurs fonctionnent en parallèle et que le courant de défaut disponible combiné deviendrait autrement excessif. Toutefois, une impédance plus élevée augmente la chute de tension sous charge et peut rendre les démarrages de moteurs plus difficiles. Elle peut aussi réduire le courant de défaut disponible pour actionner les dispositifs de protection en aval, notamment aux extrémités de câbles éloignées.

La décision représente donc un équilibre entre la limitation des défauts, les performances de tension, les contraintes de démarrage, les exigences de continuité et le coût des équipements. Elle ne doit pas être réduite à une préférence générale pour un transformateur « à faible impédance » ou « à forte impédance ».

Les transformateurs en parallèle exigent une compatibilité au-delà de la puissance nominale en kVA

Le fonctionnement de transformateurs en parallèle est l’une des situations dans lesquelles l’impédance devient particulièrement déterminante. Lorsque des transformateurs partagent un jeu de barres secondaire, leurs impédances influencent la répartition de la charge et du courant de défaut entre eux. Des transformateurs ayant des valeurs d’impédance sensiblement différentes ne partagent pas nécessairement le courant proportionnellement à leurs puissances nominales en kVA. L’unité présentant l’impédance la plus faible tend à prendre une part plus importante de la charge et contribue également davantage à un défaut sur le jeu de barres.

Le rapport de tension, le groupe vectoriel, le déphasage, les réglages de prises et les caractéristiques d’impédance doivent tous être évalués ensemble. Une tension secondaire nominale commune ne prouve pas que deux unités conviennent à un fonctionnement en parallèle. Même lorsqu’un fonctionnement en parallèle est techniquement possible, l’augmentation du niveau de défaut combiné peut dépasser la capacité nominale du tableau commun ou du coupleur de barres.

Ce problème apparaît souvent lors d’une extension progressive de capacité. Un site peut commencer avec un transformateur, puis ajouter ultérieurement une deuxième unité afin d’améliorer la redondance ou de répondre à la croissance de la production. Avant de fermer un coupleur de barres, l’équipe d’ingénierie doit recalculer les contraintes de défaut sur tous les jeux de barres concernés et vérifier le schéma de protection dans les états de barres séparées et de barres en parallèle.

La tolérance d’impédance peut modifier le résultat final

Les documents d’ingénierie utilisent souvent une valeur d’impédance nominale, tandis que le transformateur livré peut être autorisé à varier dans une tolérance spécifiée par la norme applicable ou le contrat. La tolérance exacte admissible doit être vérifiée par rapport à la norme applicable et aux spécifications du projet plutôt que supposée. Une étude de court-circuit proche de la capacité nominale d’un disjoncteur doit tenir compte du cas de tolérance à faible impédance, car cette condition produit le courant de défaut le plus élevé.

Par exemple, concevoir autour d’un transformateur à impédance nominale de 6% sans vérifier sa tolérance négative admissible peut créer un risque évitable. L’unité installée peut légitimement présenter une impédance réelle plus faible que celle supposée dans le calcul. Le même principe s’applique à la sélection des réglages de protection : une impédance plus élevée que prévu peut réduire le courant détecté par un relais en aval lors d’un défaut éloigné.

Les spécifications d’approvisionnement doivent donc identifier plus qu’un pourcentage d’impédance cible. Elles doivent indiquer la plage d’impédance acceptable, la température de référence et les conditions d’essai lorsqu’elles sont pertinentes, la documentation requise et les conséquences des écarts. Si la contrainte de l’appareillage est proche d’une limite, une valeur maximale de courant de défaut disponible doit être explicitement définie dans les critères de conception.

Les systèmes alimentés par générateur nécessitent une analyse distincte

Les niveaux de défaut changent considérablement lorsqu’une installation passe de l’alimentation du réseau public à une production de secours. La réactance subtransitoire du générateur, l’impédance du transformateur et la réponse de commande du générateur déterminent ensemble le courant de défaut disponible. Contrairement à un réseau puissant, un générateur diesel peut ne fournir qu’un multiple limité du courant nominal, et cette contribution peut décroître rapidement.

Cela crée un défi de coordination des protections. Un disjoncteur qui se déclenche rapidement sur un défaut alimenté par le réseau public peut voir un courant bien inférieur lorsque le même jeu de barres est alimenté par générateur. Le réglage de protection doit toujours éliminer les défauts sans déconnecter inutilement l’ensemble du système d’urgence. Cela est important dans les hôpitaux, hôtels, écoles, immeubles de bureaux, stations de communication et ensembles résidentiels où les charges essentielles peuvent être transférées automatiquement.

Lorsqu’une source de secours fait partie de la conception, l’étude du transformateur doit être liée aux données du générateur plutôt que traitée comme un exercice limité au réseau public. Un ensemble électrogène diesel à capot insonorisé et résistant aux intempéries, tel que leGroupe électrogène diesel à capot insonorisé, peut être configuré pour un service triphasé à quatre fils 230/400 V et un fonctionnement avec transfert automatique, mais la question technique utile n’est pas simplement sa puissance nominale en kVA. Les évaluateurs ont besoin des données de réactance du générateur, de la capacité de l’alternateur, du comportement de commande, du raccordement du transformateur et de la philosophie de protection pour le mode de fonctionnement d’urgence.

Dans les réseaux alimentés par générateur, il est souvent nécessaire d’évaluer à la fois les défauts proches, qui peuvent imposer de fortes contraintes au générateur et au transformateur, et les défauts éloignés, pour lesquels le courant peut être trop faible pour une protection instantanée conventionnelle contre les surintensités. Les dispositions de protection contre les défauts à la terre exigent une attention particulière, car la mise à la terre du neutre et le groupe vectoriel du transformateur peuvent modifier de manière significative le chemin de défaut homopolaire disponible.

Les normes guident la méthode, mais les hypothèses du projet restent importantes

Les calculs de court-circuit sont généralement réalisés selon des méthodes alignées sur l’IEC 60909 ou les pratiques ANSI/IEEE, selon le lieu du projet, les exigences du réseau public et la base contractuelle. Les capacités nominales des équipements peuvent également être régies par les normes de produits IEC ou UL/ANSI applicables. La méthode de calcul, le facteur de tension, le traitement de la contribution des moteurs, le courant asymétrique et les définitions des contraintes des équipements doivent être cohérents dans l’ensemble de l’étude.

Les évaluateurs techniques doivent éviter de mélanger des valeurs issues de différentes approches de calcul sans vérifier leur base. Un courant de court-circuit symétrique RMS, un courant de fermeture de crête, un courant de coupure asymétrique et une tenue de courte durée sont des grandeurs liées, mais non identiques. Un ensemble d’appareillage peut être adéquat pour une mesure et inadéquat pour une autre.

Il est également important de distinguer la tenue thermique du transformateur de la capacité des équipements en aval. Le transformateur peut survivre à un défaut pendant une durée définie lorsqu’il est correctement protégé, mais cela ne signifie pas que le tableau basse tension, les câbles, les tableaux divisionnaires ou les disjoncteurs boîtier moulé peuvent supporter le même niveau de défaut et le même temps d’élimination.

Une séquence de vérification pratique avant la sélection du transformateur

Avant d’approuver une valeur d’impédance de transformateur, commencez par le réseau futur, et non par la plaque signalétique actuelle. Confirmez si l’augmentation de capacité, un deuxième transformateur, un coupleur de barres, une production distribuée ou un générateur de secours modifieront le niveau de défaut pendant la durée de vie de l’actif. Examinez séparément les conditions maximales et minimales du réseau. Comparez ensuite les contraintes de défaut calculées avec chaque capacité nominale pertinente des équipements, y compris les équipements susceptibles d’être mis sous tension uniquement pendant les opérations de maintenance ou de transfert.

Ensuite, vérifiez les performances de chute de tension et de démarrage des moteurs à l’impédance proposée. Si une impédance plus élevée est utilisée pour maîtriser le courant de défaut, vérifiez que les cas de démarrage et de charge par paliers les plus exigeants restent acceptables. Si une impédance plus faible est proposée pour les performances de tension, confirmez que l’augmentation des contraintes de défaut n’impose pas des améliorations disproportionnées de l’appareillage et des équipements de protection.

Enfin, transformez les hypothèses choisies en exigences d’approvisionnement. Le fournisseur de transformateurs doit fournir des données d’impédance certifiées ou documentées, tandis que le fournisseur d’appareillage doit confirmer les capacités de court-circuit applicables dans les conditions indiquées par le projet. Le calcul doit être mis à jour lorsque les longueurs finales de câbles, les données du réseau public, les informations d’essai du transformateur ou les sélections de générateurs diffèrent de la base de conception initiale.

L’impédance n’est pas un paramètre isolé du transformateur. Elle constitue le lien entre la sélection du transformateur et le comportement en défaut de l’ensemble du système électrique. La traiter comme une décision d’ingénierie précoce et maîtrisée offre aux évaluateurs techniques une voie plus claire vers des équipements à la fois correctement protégés et capables de fonctionner dans des conditions réalistes de réseau et de secours.
