Como a impedância em um transformador de potência trifásico afeta os níveis de curto-circuito

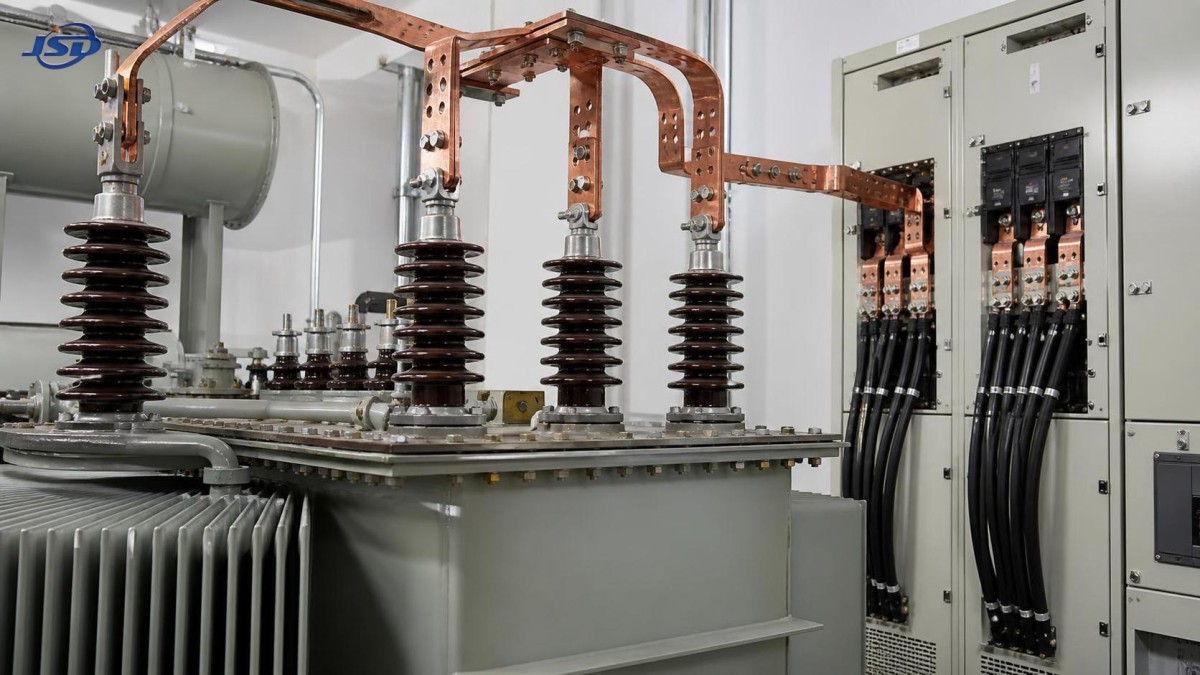

A impedância de um transformador trifásico é um dos poucos valores de placa que influencia diretamente se um sistema de distribuição permanece controlável durante uma falha. Ela determina quanta corrente de curto-circuito o transformador permitirá fluir da fonte a montante para uma falha em seu lado secundário. Esse resultado afeta as capacidades dos disjuntores, a seleção de fusíveis, os ajustes de relés, as classificações de suportabilidade dos barramentos, as avaliações de arco elétrico e a capacidade dos dispositivos de proteção de isolar a seção correta da rede.

Para avaliadores técnicos, a impedância não é, portanto, apenas um detalhe de fabricação do transformador. Um transformador de potência trifásico com impedância inadequada pode criar problemas em ambos os extremos do espectro de projeto: corrente de falha excessiva que excede as classificações dos equipamentos ou corrente insuficiente que torna os dispositivos de proteção lentos, insensíveis ou mal coordenados. O valor correto depende do sistema completo, e não apenas do transformador.

O que a impedância do transformador realmente representa

A impedância do transformador é normalmente expressa como impedância percentual, frequentemente escrita como %Z ou tensão de impedância. Em termos práticos, é a porcentagem da tensão primária nominal necessária para fazer circular a corrente nominal pelo transformador quando seus terminais secundários estão em curto-circuito sob uma condição de teste controlada.

Se um transformador tiver 5% de impedância, aproximadamente 5% de sua tensão nominal será necessária para produzir corrente nominal durante o ensaio de curto-circuito. Isso não significa que o transformador fornecerá apenas 5% de sua potência normal. Significa que sua impedância interna limita a corrente de falha a um nível relacionado a 100 dividido pela porcentagem de impedância, supondo que a fonte a montante seja suficientemente forte.

Uma primeira estimativa simplificada é:

Corrente de falha disponível limitada pelo transformador = corrente nominal de plena carga x (100 / %Z)

Por exemplo, um transformador de 2.000 kVA, com tensão nominal de 400 V, possui uma corrente secundária de plena carga de aproximadamente 2.887 A. Com 5% de impedância, a contribuição do transformador para uma falha trifásica franca ideal em seus terminais é de aproximadamente 57,7 kA:

2.887 A x (100 / 5) = 57.740 A

Este é um ponto de partida, não um estudo final de proteção. O nível real de falha também dependerá da impedância da fonte, da impedância dos cabos, do barramento blindado, dos motores, da contribuição de geradores, da posição de tap do transformador, do tipo de falha e da configuração operacional do sistema. Ainda assim, a relação é claramente direcional: menor impedância do transformador produz maior corrente de falha presumida; maior impedância a reduz.

Por que uma pequena alteração percentual pode ser importante

A relação entre impedância e corrente de falha é inversa, e não linear no sentido usual. Passar de 6% para 5% de impedância não reduz a corrente de falha em um sexto. Aumenta a corrente de falha limitada pelo transformador em cerca de 20%. Passar de 5% para 4% a aumenta em cerca de 25%.

Essa sensibilidade é importante quando se está próximo da capacidade de interrupção de painéis de baixa tensão. Um projeto que parece aceitável com uma classificação de disjuntor de 50 kA pode se tornar não conforme após a revisão da premissa de impedância do transformador de 5,75% para 5,0%, especialmente quando o transformador está fisicamente próximo ao quadro principal e os condutores secundários são curtos.

A tabela não deve ser usada isoladamente para selecionar um transformador. As classificações e faixas de impedância dos transformadores variam conforme a capacidade, a classe de tensão, a construção e as normas aplicáveis. Um valor normal para um grande transformador conectado à rede pública pode ser impraticável para uma unidade compacta de distribuição em baixa tensão. O ponto principal é que a impedância deve ser tratada como uma entrada de projeto, e não como um número de catálogo intercambiável.

O nível de falha é um resultado do sistema, não apenas do transformador

Um erro frequente é calcular a corrente de falha usando apenas a impedância de placa do transformador e presumir que o resultado se aplica a toda a rede secundária. Na realidade, o nível máximo de falha normalmente ocorre nos terminais secundários do transformador ou muito próximo deles. Cada trecho de cabo, duto de barramento, disjuntor, seccionador e condutor adiciona impedância e reduz a corrente de falha mais adiante no sistema.

Ao mesmo tempo, a concessionária a montante ou o sistema de média tensão não podem ser ignorados. Um transformador conectado a um alimentador fraco pode não atingir sua corrente de falha teórica limitada pelo transformador, pois a impedância da fonte já é significativa. Por outro lado, uma instalação alimentada por uma subestação de alta capacidade pode ter uma fonte muito forte, fazendo da impedância do transformador o elemento limitador dominante.

As cargas de motores também merecem atenção. Durante o período inicial de uma falha em baixa tensão, grandes motores de indução podem fornecer corrente de volta para a falha. Essa contribuição decai rapidamente, mas pode afetar a capacidade momentânea e de interrupção dos disjuntores próximos. Máquinas síncronas e instalações rotativas podem contribuir de forma mais substancial, dependendo de sua excitação e condição operacional.

Para um estudo de curto-circuito confiável, os avaliadores devem estabelecer pelo menos o seguinte:

• O nível máximo e mínimo de falha da concessionária no ponto de acoplamento comum, preferencialmente fornecido em MVA ou kA com a base de tensão relevante.
• A potência nominal em kVA do transformador, as tensões primária e secundária, o grupo vetorial, a impedância nominal e a tolerância de impedância.
• Os comprimentos, seções, arranjo de instalação e circuitos em paralelo reais ou planejados dos condutores secundários.
• Se geradores, motores de grande porte, bancos de capacitores, inversores fotovoltaicos, sistemas de baterias ou múltiplos transformadores podem contribuir para condições de falha.
• Configurações operacionais normais e alternativas, incluindo acoplamentos de barramento, esquemas de transferência e modos de geração de reserva.

O caso de corrente mínima de falha é tão importante quanto o caso de corrente máxima. A corrente máxima de falha testa a capacidade de suportabilidade e de interrupção dos equipamentos. A corrente mínima de falha testa se um dispositivo de sobrecorrente consegue detectar e eliminar uma falha com rapidez suficiente. Um sistema pode passar em um teste e falhar no outro.

Menor impedância não é automaticamente melhor

Transformadores de menor impedância são por vezes preferidos porque geralmente proporcionam melhor regulação de tensão sob carga e podem suportar maior corrente durante a partida de motores. Para instalações com motores grandes, britadores, compressores, bombas ou cargas de processo com alta corrente de energização, isso pode ser uma vantagem real. Uma impedância menor reduz a queda de tensão no transformador durante uma grande demanda de corrente.

Mas esse benefício vem acompanhado de maior corrente de falha. O quadro resultante pode exigir uma classificação mais alta de corrente de curto-circuito, barramentos mais robustos, disjuntores de maior capacidade ou medidas adicionais de limitação de corrente. Em uma instalação existente, um transformador de substituição com menor impedância pode tornar involuntariamente subdimensionados equipamentos a jusante que, de outra forma, ainda seriam adequados.

Uma impedância maior limita a corrente de falha e pode permitir que equipamentos de distribuição com menores capacidades de interrupção continuem adequados. Ela também pode ser útil quando vários transformadores operam em paralelo e a corrente de falha disponível combinada, caso contrário, se tornaria excessiva. No entanto, uma impedância maior aumenta a queda de tensão sob carga e pode dificultar a partida de motores. Também pode reduzir a corrente de falha disponível para acionar dispositivos de proteção a jusante, especialmente nas extremidades remotas dos cabos.

A decisão é, portanto, um equilíbrio entre limitação de falha, desempenho de tensão, exigência de partida, requisitos de continuidade e custo dos equipamentos. Ela não deve ser reduzida a uma preferência geral por um transformador de “baixa impedância” ou de “alta impedância”.

Transformadores em paralelo exigem compatibilidade além da potência em kVA

A operação de transformadores em paralelo é uma das situações em que a impedância se torna particularmente relevante. Quando os transformadores compartilham um barramento secundário, suas impedâncias influenciam como a carga e a corrente de falha são divididas entre eles. Transformadores com valores de impedância significativamente diferentes não necessariamente compartilham corrente em proporção às suas potências em kVA. A unidade com menor impedância tende a assumir uma parcela maior da carga e também contribui mais para uma falha no barramento.

A relação de tensão, o grupo vetorial, o deslocamento de fase, os ajustes de tap e as características de impedância devem ser todos avaliados em conjunto. Uma tensão secundária nominal comum não comprova que duas unidades sejam adequadas para operação em paralelo. Mesmo quando a operação paralela é tecnicamente possível, o nível combinado de falha pode exceder a classificação do quadro comum ou do acoplador de barramento.

Esse problema surge frequentemente durante a expansão gradual de capacidade. Uma instalação pode começar com um transformador e, posteriormente, adicionar uma segunda unidade para melhorar a redundância ou acomodar o crescimento da produção. Antes de fechar um acoplamento de barramento, a equipe de engenharia deve recalcular a solicitação de falha em todos os barramentos afetados e verificar o esquema de proteção tanto nos estados de barramento dividido quanto de barramento em paralelo.

A tolerância de impedância pode alterar a resposta final

Os documentos de engenharia geralmente utilizam um valor nominal de impedância, enquanto o transformador fornecido pode ter permissão para variar dentro de uma tolerância especificada pela norma aplicável ou pelo contrato. A tolerância exata permitida deve ser verificada de acordo com a norma aplicável e a especificação do projeto, em vez de ser presumida. Um estudo de curto-circuito que fique próximo à classificação de um disjuntor deve considerar o caso de tolerância de baixa impedância, pois essa condição produz a maior corrente de falha.

Por exemplo, projetar com base em um transformador de impedância nominal de 6% sem verificar sua tolerância negativa permitida pode criar um risco evitável. A unidade instalada pode legitimamente ter impedância real inferior à assumida no cálculo. O mesmo princípio se aplica à seleção de ajustes de proteção: uma impedância maior do que a esperada pode reduzir a corrente detectada por um relé a jusante durante uma falha remota.

As especificações de aquisição devem, portanto, identificar mais do que uma porcentagem de impedância-alvo. Devem indicar a faixa aceitável de impedância, a temperatura de referência e as condições de ensaio, quando relevantes, a documentação exigida e as consequências de desvios. Se a solicitação do painel estiver próxima de um limite, um valor máximo de corrente de falha disponível deve ser explicitado nos critérios de projeto.

Sistemas com gerador de reserva exigem uma análise separada

Os níveis de falha mudam substancialmente quando uma instalação transfere da alimentação da concessionária para a geração de reserva. A reatância subtransitória do gerador, a impedância do transformador e a resposta de controle do gerador determinam em conjunto a corrente de falha disponível. Diferentemente de uma rede forte, um gerador a diesel pode fornecer apenas um múltiplo limitado da corrente nominal, e essa contribuição pode decair rapidamente.

Isso cria um desafio de coordenação de proteção. Um disjuntor que desarma rapidamente em uma falha alimentada pela concessionária pode detectar uma corrente muito menor quando o mesmo barramento é alimentado pelo gerador. O ajuste de proteção ainda deve eliminar falhas sem desconectar desnecessariamente todo o sistema de emergência. Isso é importante em hospitais, hotéis, escolas, edifícios de escritórios, estações de comunicação e empreendimentos residenciais, onde as cargas essenciais podem ser transferidas automaticamente.

Quando uma fonte de reserva faz parte do projeto, o estudo do transformador deve ser vinculado aos dados do gerador, em vez de ser tratado como um exercício exclusivo da concessionária. Um conjunto gerador a diesel com cabine silenciosa e à prova de intempéries, como oGrupo Gerador Diesel com Cabine Silenciosa, pode ser configurado para serviço trifásico, quatro fios, de 230/400 V e operação com transferência automática, mas a questão de engenharia útil não é simplesmente sua potência em kVA. Os avaliadores precisam dos dados de reatância do gerador, da capacidade do alternador, do comportamento de controle, da conexão do transformador e da filosofia de proteção para o modo de operação de emergência.

Em redes alimentadas por gerador, frequentemente é necessário avaliar tanto falhas próximas, que podem impor esforço severo ao gerador e ao transformador, quanto falhas remotas, nas quais a corrente pode ser baixa demais para a proteção convencional de sobrecorrente instantânea. Os arranjos de falha à terra exigem atenção especial, pois o aterramento do neutro e o grupo vetorial do transformador podem alterar significativamente o caminho de falha de sequência zero disponível.

As normas orientam o método, mas as premissas do projeto ainda importam

Os cálculos de curto-circuito são normalmente realizados usando métodos alinhados à IEC 60909 ou às práticas ANSI/IEEE, dependendo da localização do projeto, dos requisitos da concessionária e da base contratual. As classificações dos equipamentos também podem ser regidas pelas normas de produto IEC ou UL/ANSI aplicáveis. O método de cálculo, o fator de tensão, o tratamento da contribuição dos motores, a corrente assimétrica e as definições de solicitação dos equipamentos precisam ser consistentes em todo o estudo.

Os avaliadores técnicos devem evitar misturar valores de diferentes abordagens de cálculo sem verificar sua base. Uma corrente de curto-circuito RMS simétrica, uma corrente de fechamento de pico, uma corrente de interrupção assimétrica e uma classificação de suportabilidade de curta duração são grandezas relacionadas, mas não idênticas. Um conjunto de manobra pode ser adequado para uma medida e inadequado para outra.

Também é importante distinguir a suportabilidade térmica do transformador da capacidade dos equipamentos a jusante. O transformador pode suportar uma falha durante um período definido quando protegido corretamente, mas isso não significa que o quadro de baixa tensão, os cabos, os quadros de distribuição ou os disjuntores em caixa moldada possam suportar o mesmo nível de falha e tempo de eliminação.

Uma sequência prática de revisão antes da seleção do transformador

Antes de aprovar um valor de impedância do transformador, comece pela rede futura, e não pela placa atual. Confirme se o crescimento de capacidade, um segundo transformador, um acoplamento de barramento, a geração distribuída ou um gerador de reserva alterarão o nível de falha durante a vida útil do ativo. Analise separadamente as condições máximas e mínimas da rede. Em seguida, compare a solicitação de falha calculada com todas as classificações relevantes dos equipamentos, incluindo aqueles que podem ser energizados apenas durante operações de manutenção ou transferência.

Em seguida, teste o desempenho de queda de tensão e partida de motores na impedância proposta. Se uma impedância maior estiver sendo utilizada para controlar a corrente de falha, verifique se os casos mais exigentes de partida e de carga em degrau continuam aceitáveis. Se uma impedância menor estiver sendo proposta para o desempenho de tensão, confirme que a maior solicitação de falha não exige atualizações desproporcionais dos equipamentos de manobra e proteção.

Por fim, transforme as premissas escolhidas em requisitos de aquisição. O fornecedor do transformador deve fornecer dados de impedância certificados ou documentados, enquanto o fornecedor do conjunto de manobra deve confirmar as classificações de curto-circuito aplicáveis nas condições declaradas do projeto. O cálculo deve ser atualizado quando os comprimentos finais dos cabos, os dados da concessionária, as informações de ensaio do transformador ou as seleções do gerador diferirem da base original do projeto.

A impedância não é um parâmetro isolado do transformador. Ela é o elo entre a seleção do transformador e o comportamento em falha de todo o sistema elétrico. Tratá-la como uma decisão de engenharia antecipada e controlada oferece aos avaliadores técnicos um caminho mais claro para equipamentos que sejam adequadamente protegidos e capazes de operar sob condições realistas de rede e reserva.
