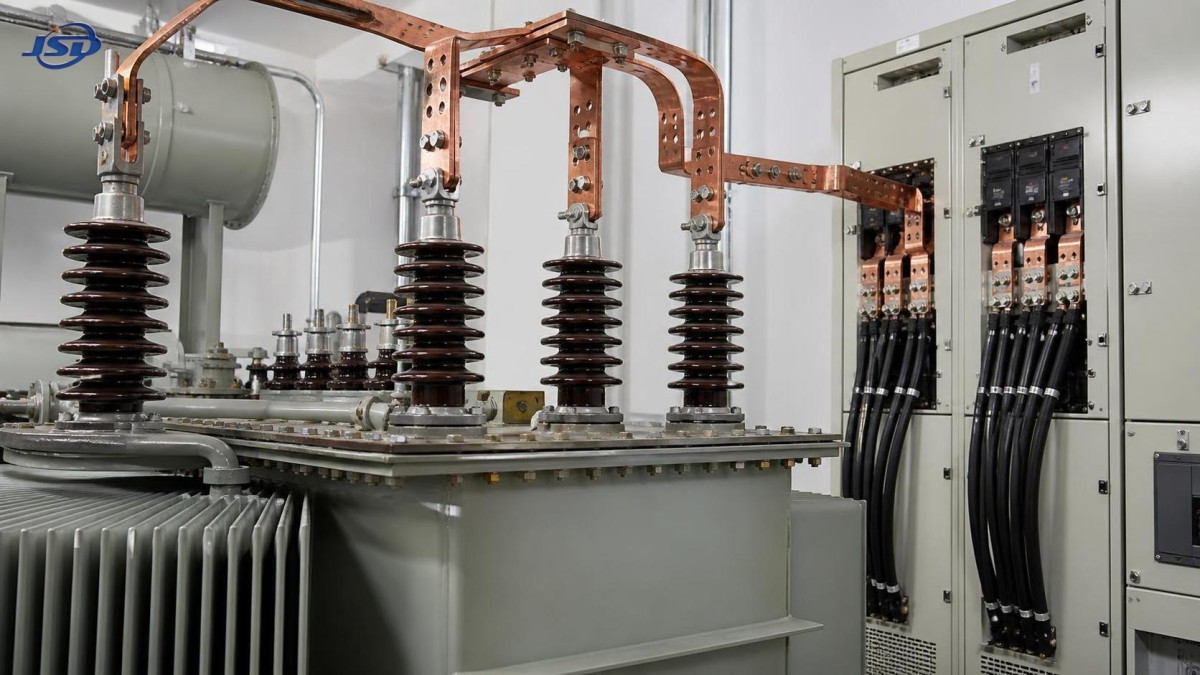

كيف تؤثر معاوقة محول قدرة ثلاثي الطور في مستويات القصر

تُعد معاوقة المحول ثلاثي الطور إحدى قيم لوحة البيانات القليلة التي تؤثر مباشرةً في إمكانية التحكم بنظام التوزيع أثناء حدوث عطل. فهي تحدد مقدار تيار القصر الذي سيسمح المحول بتدفقه من المصدر الواقع في المنبع إلى عطل في جانبه الثانوي. وتؤثر هذه النتيجة في قدرات القواطع، واختيار المصهرات، وإعدادات المرحلات، وتصنيفات تحمل قضبان التوصيل، وتقييمات وميض القوس الكهربائي، وقدرة أجهزة الحماية على عزل القسم الصحيح من الشبكة.

لذلك، بالنسبة للمقيّمين الفنيين، لا تمثل المعاوقة مجرد تفصيل خاص بتصنيع المحولات. فقد يسبب محول طاقة ثلاثي الطور ذي معاوقة غير مناسبة مشكلات عند أي من طرفي نطاق التصميم: تيار عطل مفرط يتجاوز تصنيفات المعدات، أو تيار غير كافٍ يجعل أجهزة الحماية بطيئة أو غير حساسة أو ضعيفة التنسيق. وتعتمد القيمة الصحيحة على النظام الكامل، وليس على المحول وحده.

ما الذي تمثله معاوقة المحول فعلياً

تُذكر معاوقة المحول عادةً باعتبارها معاوقة مئوية، وغالباً ما تُكتب %Z أو جهد المعاوقة. ومن الناحية العملية، هي النسبة المئوية من الجهد الابتدائي المقنن اللازمة لتمرير التيار المقنن عبر المحول عندما تكون أطرافه الثانوية مقصورة في ظل حالة اختبار مضبوطة.

إذا كانت معاوقة المحول 5%، فإن نحو 5% من جهده المقنن مطلوبة لإنتاج التيار المقنن أثناء اختبار القصر. ولا يعني ذلك أن المحول سيوفر 5% فقط من قدرته العادية. بل يعني أن معاوقته الداخلية تحد تيار العطل إلى مستوى يرتبط بـ 100 مقسوماً على نسبة المعاوقة، بافتراض أن المصدر في المنبع قوي بدرجة كافية.

يكون التقدير الأولي المبسط كما يلي:

تيار العطل المتاح والمحدود بالمحول = تيار الحمل الكامل المقنن × (100 / %Z)

على سبيل المثال، يبلغ تيار الحمل الكامل الثانوي لمحول بقدرة 2,000 kVA ومقنن عند 400 V نحو 2,887 A. ومع معاوقة قدرها 5%، تكون مساهمة المحول في عطل ثلاثي الطور مثالي محكم التوصيل عند أطرافه حوالي 57.7 kA:

2,887 A × (100 / 5) = 57,740 A

هذه نقطة بداية وليست دراسة حماية نهائية. كما يعتمد مستوى العطل الفعلي على معاوقة المصدر، ومعاوقة الكابلات، وقنوات قضبان التوصيل، والمحركات، ومساهمة المولدات، وموضع مآخذ المحول، ونوع العطل، وتكوين تشغيل النظام. ومع ذلك، فإن العلاقة واضحة من حيث الاتجاه: فمعاوقة المحول الأقل تنتج تيار عطل متوقعاً أعلى، بينما تقلله المعاوقة الأعلى.

لماذا قد يكون للتغير البسيط في النسبة المئوية أهمية كبيرة

العلاقة بين المعاوقة وتيار العطل عكسية وليست خطية بالمعنى المعتاد. فالانتقال من معاوقة 6% إلى 5% لا يخفض تيار العطل بمقدار السدس، بل يرفع تيار العطل المحدود بالمحول بنحو 20%. والانتقال من 5% إلى 4% يرفعه بنحو 25%.

تكتسب هذه الحساسية أهمية قرب تصنيف قدرة القطع لمعدات التبديل ذات الجهد المنخفض. فقد يصبح تصميم يبدو مقبولاً مع تصنيف قاطع 50 kA غير متوافق بعد تعديل افتراض معاوقة المحول من 5.75% إلى 5.0%، ولا سيما عندما يكون المحول قريباً فعلياً من لوحة التبديل الرئيسية وتكون الموصلات الثانوية قصيرة.

لا ينبغي استخدام الجدول لاختيار محول بمفرده. فتختلف تصنيفات المحولات ونطاقات معاوقتها باختلاف السعة وفئة الجهد والبنية والمعايير المطبقة. وقد تكون قيمة طبيعية لمحول كبير متصل بشبكة مرافق غير عملية لوحدة توزيع مدمجة منخفضة الجهد. والنقطة الأساسية هي وجوب التعامل مع المعاوقة كمدخل تصميم، لا كرقم كتالوج قابل للاستبدال.

مستوى العطل هو نتيجة للنظام، وليس للمحول وحده

من الأخطاء الشائعة حساب تيار العطل باستخدام معاوقة لوحة بيانات المحول فقط وافتراض انطباق النتيجة في جميع أنحاء الشبكة الثانوية. لكن في الواقع، يكون أقصى مستوى للعطل عادةً عند أطراف المحول الثانوية أو قريباً جداً منها. ويضيف كل طول من الكابلات أو مجرى قضبان التوصيل أو قاطع الدائرة أو فاصل الدائرة أو الموصل معاوقة ويقلل تيار العطل كلما اتجهنا إلى أسفل الشبكة.

وفي الوقت نفسه، لا يمكن تجاهل نظام المرافق أو نظام الجهد المتوسط في المنبع. فقد لا يصل محول متصل بمغذٍ ضعيف إلى تيار العطل النظري المحدود بالمحول لأن معاوقة المصدر تكون كبيرة بالفعل. وعلى العكس، قد يكون لمرفق مزود من محطة فرعية ذات سعة عالية مصدر قوي جداً، مما يجعل معاوقة المحول عنصر التحديد الرئيسي.

كما تستحق أحمال المحركات الاهتمام. ففي الفترة الأولية لعطل جهد منخفض، يمكن للمحركات الحثية الكبيرة أن تغذي التيار عكسياً إلى العطل. وتتلاشى هذه المساهمة بسرعة، لكنها قد تؤثر في واجب التحمل اللحظي وقدرة القطع للقواطع القريبة. ويمكن للآلات المتزامنة والمنشآت الدوارة أن تقدم مساهمة أكبر بحسب إثارتها وحالة تشغيلها.

ولإجراء دراسة قصر موثوقة، ينبغي للمقيّمين تحديد ما يلي على الأقل:

• أقصى وأدنى مستوى عطل للمرفق عند نقطة الاقتران المشترك، ويفضل تقديمه بوحدة MVA أو kA مع أساس الجهد ذي الصلة.
• تصنيف المحول بوحدة kVA، والجهد الابتدائي والثانوي، ومجموعة المتجهات، والمعاوقة الاسمية، وسماحية المعاوقة.
• أطوال الموصلات الثانوية الفعلية أو المخططة، ومقاطعها، وترتيب تركيبها، ومساراتها المتوازية.
• ما إذا كانت المولدات أو المحركات الكبيرة أو بنوك المكثفات أو العواكس الكهروضوئية أو أنظمة البطاريات أو المحولات المتعددة يمكن أن تسهم في ظروف العطل.
• تكوينات التشغيل العادية والبديلة، بما في ذلك روابط القضبان، ومخططات التحويل، وأوضاع التوليد الاحتياطي.

تُعد حالة الحد الأدنى لتيار العطل مهمة بقدر حالة الحد الأقصى. إذ يختبر أقصى تيار عطل قدرة المعدات على التحمل والقطع، بينما يختبر أدنى تيار عطل ما إذا كان جهاز زيادة التيار يستطيع كشف العطل وفصله بالسرعة الكافية. وقد ينجح النظام في أحد الاختبارين ويفشل في الآخر.

المعاوقة الأقل ليست أفضل تلقائياً

تُفضّل المحولات ذات المعاوقة الأقل أحياناً لأنها توفر عموماً تنظيماً أفضل للجهد تحت الحمل ويمكنها دعم تيار أعلى أثناء بدء تشغيل المحركات. وقد تكون هذه ميزة حقيقية للمنشآت التي تضم محركات كبيرة أو كسارات أو ضواغط أو مضخات أو أحمال عمليات ذات تيار اندفاع عالٍ. إذ تقلل المعاوقة الأقل هبوط الجهد عبر المحول أثناء طلب تيار كبير.

لكن هذه الفائدة تقترن بتيار عطل أعلى. وقد تتطلب لوحة التبديل الناتجة تصنيف تيار قصر أعلى، أو قضبان توصيل أكثر متانة، أو قواطع دوائر ذات سعة أعلى، أو تدابير إضافية لتحديد التيار. وفي موقع قائم، قد يجعل محول بديل بمعاوقة أقل معدات المنبع أو المصب التي كانت صالحة للخدمة ذات تصنيف غير كافٍ دون قصد.

تحد المعاوقة الأعلى من تيار العطل وقد تسمح لمعدات التوزيع ذات تصنيفات قطع أقل بالبقاء مناسبة. وقد تكون مفيدة أيضاً عندما تعمل عدة محولات على التوازي ويصبح تيار العطل المتاح المجمع مفرطاً لولا ذلك. لكن المعاوقة الأعلى تزيد هبوط الجهد تحت الحمل وقد تجعل بدء تشغيل المحركات أكثر صعوبة. كما قد تقلل تيار العطل المتاح لتشغيل أجهزة الحماية في اتجاه المصب، خصوصاً عند نهايات الكابلات البعيدة.

وبالتالي، فإن القرار يمثل توازناً بين الحد من العطل وأداء الجهد وواجب البدء ومتطلبات الاستمرارية وتكلفة المعدات. ولا ينبغي اختزاله في تفضيل عام لمحول ذي «معاوقة منخفضة» أو «معاوقة عالية».

تتطلب المحولات المتوازية تطابقاً يتجاوز تصنيف kVA

يُعد تشغيل المحولات على التوازي من الحالات التي تصبح فيها المعاوقة ذات أهمية خاصة. فعندما تتشارك المحولات قضيباً ثانوياً، تؤثر معاوقاتها في كيفية توزيع الحمل وتيار العطل بينها. ولا تشترك المحولات ذات قيم المعاوقة المختلفة اختلافاً ملحوظاً بالضرورة في التيار بنسبة تصنيفات kVA الخاصة بها. إذ تميل الوحدة ذات المعاوقة الأقل إلى تحمل حصة أكبر من الحمل، كما تسهم بدرجة أكبر في عطل القضيب.

يجب تقييم نسبة الجهد ومجموعة المتجهات وإزاحة الطور وإعدادات المآخذ وخصائص المعاوقة معاً. ولا يثبت الجهد الثانوي الاسمي المشترك أن وحدتين مناسبتان للتشغيل على التوازي. وحتى عندما يكون التشغيل المتوازي ممكناً تقنياً، فقد يتجاوز مستوى العطل المجمع المتزايد تصنيف لوحة التبديل المشتركة أو قارن القضبان.

تظهر هذه المشكلة غالباً أثناء التوسع المرحلي في السعة. فقد يبدأ الموقع بمحول واحد ثم يضيف وحدة ثانية لاحقاً لتحسين الاعتمادية أو استيعاب نمو الإنتاج. وقبل إغلاق رابط القضبان، يجب على الفريق الهندسي إعادة حساب واجب العطل في جميع القضبان المتأثرة والتحقق من مخطط الحماية في حالتي القضبان المنفصلة والقضبان المتوازية.

قد تغير سماحية المعاوقة النتيجة النهائية

تستخدم المستندات الهندسية غالباً قيمة معاوقة اسمية، بينما قد يُسمح للمحول المورد بأن يتغير ضمن سماحية محددة بموجب المعيار أو العقد المطبق. وينبغي التحقق من السماحية الدقيقة المسموح بها مقابل المعيار الحاكم ومواصفات المشروع بدلاً من افتراضها. ويجب أن تراعي دراسة القصر القريبة من تصنيف القاطع حالة سماحية المعاوقة المنخفضة، لأن هذه الحالة تنتج تيار العطل الأعلى.

على سبيل المثال، يمكن أن ينشأ خطر يمكن تجنبه عند التصميم على أساس محول ذي معاوقة اسمية 6% من دون التحقق من سماحية الانحراف السالبة المسموح بها. فقد تكون الوحدة المركبة ذات معاوقة فعلية أقل من المعاوقة المفترضة في الحساب بصورة مشروعة. وينطبق المبدأ نفسه عند اختيار إعدادات الحماية: إذ يمكن لمعاوقة أعلى من المتوقع أن تقلل التيار الذي يراه مرحل في اتجاه المصب أثناء عطل بعيد.

لذلك ينبغي أن تحدد مواصفات الشراء أكثر من نسبة معاوقة مستهدفة. وينبغي أن تنص على نطاق المعاوقة المقبول، ودرجة الحرارة المرجعية وظروف الاختبار عند الاقتضاء، والوثائق المطلوبة، وعواقب الانحراف. وإذا كان واجب معدات التبديل قريباً من حد معين، فينبغي النص صراحةً على أقصى قيمة لتيار العطل المتاح في معايير التصميم.

تحتاج الأنظمة المدعومة بمولدات إلى منظور منفصل

تتغير مستويات العطل بدرجة ملحوظة عندما تنتقل المنشأة من تغذية المرفق إلى التوليد الاحتياطي. إذ تحدد معاً المفاعلة العابرة جداً للمولد ومعاوقة المحول واستجابة تحكم المولد تيار العطل المتاح. وعلى خلاف الشبكة القوية، قد يوفر مولد الديزل مضاعفاً محدوداً فقط من التيار المقنن، وقد تتلاشى هذه المساهمة بسرعة.

ويخلق ذلك تحدياً في تنسيق الحماية. فالقاطع الذي يفصل بسرعة عند عطل تغذيه المرافق قد يرى تياراً أقل بكثير عند تغذية القضيب نفسه من المولد. ولا بد أن يظل إعداد الحماية قادراً على فصل الأعطال من دون فصل نظام الطوارئ بأكمله دون ضرورة. ويهم ذلك في المستشفيات والفنادق والمدارس ومباني المكاتب ومحطات الاتصالات والمجمعات السكنية، حيث يمكن نقل الأحمال الأساسية تلقائياً.

عندما يكون المصدر الاحتياطي جزءاً من التصميم، ينبغي ربط دراسة المحول ببيانات المولد بدلاً من التعامل معها كتطبيق خاص بالمرافق فقط. ويمكن تهيئة حزمة مقاومة للعوامل الجوية ومنخفضة الضوضاء مثلمجموعة مولد ديزل ذات غطاء صامت لخدمة ثلاثية الطور بأربعة أسلاك 230/400 V وواجب التحويل التلقائي، لكن المسألة الهندسية المفيدة لا تقتصر على تصنيفها بوحدة kVA. إذ يحتاج المقيّمون إلى بيانات مفاعلة المولد، وقدرة المولد المتناوب، وسلوك التحكم، وتوصيل المحول، وفلسفة الحماية لوضع التشغيل في حالات الطوارئ.

في الشبكات المدعومة بمولدات، يلزم غالباً تقييم كل من الأعطال القريبة، التي قد تفرض إجهاداً شديداً على المولد والمحول، والأعطال البعيدة، حيث قد يكون التيار منخفضاً جداً بالنسبة للحماية التقليدية الفورية من زيادة التيار. وتتطلب ترتيبات عطل التأريض عناية خاصة لأن تأريض المحايد ومجموعة متجهات المحول يمكن أن يغيرا مسار عطل المركبة الصفرية المتاح بدرجة كبيرة.

توجه المعايير المنهجية، لكن افتراضات المشروع تظل مهمة

تُجرى حسابات القصر عادةً باستخدام أساليب متوافقة مع IEC 60909 أو ممارسات ANSI/IEEE، وفقاً لموقع المشروع ومتطلبات المرافق والأساس التعاقدي. وقد تخضع تصنيفات المعدات أيضاً لمعايير منتجات IEC أو UL/ANSI المطبقة. ويجب أن تكون طريقة الحساب وعامل الجهد ومعالجة مساهمة المحركات والتيار غير المتماثل وتعريفات واجب المعدات متسقة في كامل الدراسة.

ينبغي للمقيّمين الفنيين تجنب خلط القيم من أساليب حسابية مختلفة من دون التحقق من أساسها. فتيار القصر المتماثل RMS، وتيار التوصيل الأقصى، وتيار القطع غير المتماثل، وتصنيف التحمل لفترة قصيرة، كميات مترابطة ولكنها غير متطابقة. وقد تكون مجموعة معدات التبديل كافية لمقياس واحد وغير كافية لمقياس آخر.

ومن المهم أيضاً التمييز بين التحمل الحراري للمحول وقدرة المعدات في اتجاه المصب. فقد ينجو المحول من عطل لمدة محددة عند حمايته بصورة صحيحة، لكن ذلك لا يعني أن لوحة التبديل منخفضة الجهد أو الكابلات أو لوحات التوزيع أو القواطع ذات الغلاف المصبوب تستطيع تحمل مستوى العطل وزمن الفصل نفسيهما.

تسلسل مراجعة عملي قبل اختيار المحول

قبل اعتماد قيمة معاوقة المحول، ابدأ بالشبكة المستقبلية وليس بلوحة البيانات الحالية. وأكد ما إذا كان نمو السعة أو محول ثانٍ أو رابط قضبان أو توليد موزع أو مولد احتياطي سيغير مستوى العطل خلال العمر التشغيلي للأصل. وراجع حالتي الشبكة القصوى والدنيا بشكل منفصل. ثم قارن واجب العطل المحسوب مع كل تصنيف معدات ذي صلة، بما في ذلك المعدات التي قد يتم تغذيتها فقط أثناء عمليات الصيانة أو التحويل.

بعد ذلك، اختبر أداء هبوط الجهد وبدء تشغيل المحرك عند المعاوقة المقترحة. وإذا كانت المعاوقة الأعلى تُستخدم للتحكم في تيار العطل، فتحقق من بقاء أكثر حالات البدء والأحمال المتدرجة تطلباً مقبولة. وإذا كانت المعاوقة الأقل مقترحة لأداء الجهد، فتأكد من أن واجب العطل المتزايد لا يفرض ترقيات غير متناسبة لمعدات التبديل والحماية.

وأخيراً، حوّل الافتراضات المختارة إلى متطلبات شراء. وينبغي لمورد المحول تقديم بيانات معاوقة معتمدة أو موثقة، بينما ينبغي لمورد معدات التبديل تأكيد تصنيفات القصر المطبقة في ظل الشروط المحددة للمشروع. ويجب تحديث الحساب عند اختلاف أطوال الكابلات النهائية أو بيانات المرافق أو معلومات اختبار المحول أو اختيارات المولد عن أساس التصميم الأصلي.

المعاوقة ليست معلمة معزولة للمحول. فهي الصلة بين اختيار المحول وسلوك العطل للنظام الكهربائي بأكمله. ويمنح التعامل معها كقرار هندسي مبكر ومضبوط المقيّمين الفنيين مساراً أوضح نحو معدات تتمتع بالحماية الكافية وقادرة على العمل في ظروف الشبكة والاحتياط الواقعية.
