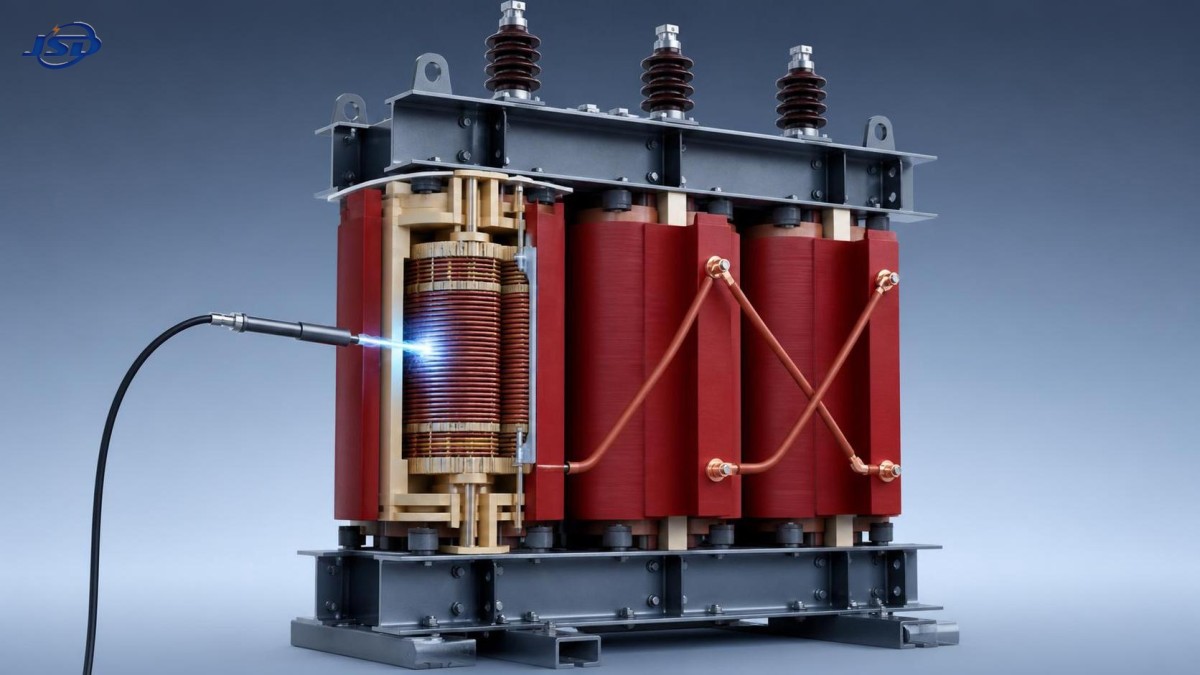

Comment les décharges partielles affectent-elles un transformateur à résine moulée ?

Les décharges partielles peuvent compromettre silencieusement l’intégrité de l’isolation, la sécurité de fonctionnement et la durée de vie d’un transformateur à résine moulée. Pour les professionnels du contrôle qualité et de la sécurité, la question pertinente n’est pas simplement de savoir si une mesure de décharge existe. Il s’agit de déterminer si l’activité indique un état d’isolation stable et acceptable, ou le stade précoce d’un défaut susceptible de s’aggraver sous l’effet de contraintes électriques, thermiques et environnementales.

Cette distinction est importante, car les transformateurs à résine moulée sont souvent installés à proximité de personnes et de charges critiques : à l’intérieur de bâtiments commerciaux, de tunnels, de postes électriques, d’usines industrielles, d’installations d’énergie renouvelable et de zones de process où une interruption imprévue peut avoir des conséquences importantes sur la sécurité ou la production. Leur construction de type sec élimine les risques d’incendie et de fuite associés au liquide isolant, mais n’élimine pas les risques liés au système d’isolation. En fait, l’état de la résine, de l’isolation des enroulements, des interfaces et de la maîtrise du champ électrique devient essentiel pour la fiabilité à long terme.

La décharge partielle est un indicateur d’état, et non seulement un résultat d’essai

La décharge partielle (PD) est une décharge électrique localisée qui ne franchit qu’une partie de l’isolation entre conducteurs. Elle peut se produire dans de petites cavités au sein de l’isolation en résine, aux interfaces conducteur-isolant, autour d’arêtes vives, entre des couches mal collées ou sur des surfaces contaminées où la contrainte électrique est concentrée. La décharge ne crée pas immédiatement un défaut entre phases ou entre phase et terre. C’est pourquoi elle peut rester non détectée tandis que le transformateur continue de fonctionner.

Pour un transformateur à résine moulée, c’est précisément ce qui rend les PD importantes. L’isolation en résine époxy est conçue pour soutenir l’enroulement mécaniquement et électriquement, mais une activité électrique localisée peut progressivement éroder sa rigidité diélectrique. Le défaut peut être microscopique au départ. Des décharges répétées peuvent endommager la résine environnante, carboniser le matériau, créer des chemins conducteurs ou aggraver la cavité ou le délaminage initial. Un transformateur peut donc réussir les contrôles opérationnels courants alors que sa marge d’isolation diminue.

Un faible niveau de PD enregistré ne doit pas automatiquement être considéré comme inoffensif, et tout signal détecté ne doit pas non plus être présumé provenir de l’intérieur du transformateur. Le montage d’essai, le bruit électrique externe, les terminaisons de câbles, l’appareillage de commutation, les dispositions de mise à la terre et les équipements électroniques de puissance voisins peuvent tous affecter la mesure. La tâche de qualité consiste à identifier la source, à établir si la mesure est répétable et à l’évaluer par rapport aux exigences applicables de conception, d’essai et contractuelles.

Comment les dommages évoluent au fil du temps

Les décharges partielles affectent un transformateur par des dommages cumulatifs plutôt qu’instantanés. Chaque événement libère une faible quantité d’énergie dans une zone localisée. Sur des milliers ou des millions de répétitions, cette énergie peut attaquer la surface du polymère et modifier la structure de l’isolation. La chaleur, la dégradation chimique, les vibrations mécaniques et l’humidité peuvent accélérer le processus.

Dans une évolution typique, une imperfection de fabrication ou un défaut lié à l’installation crée un point de contrainte électrique élevée. Les PD commencent de manière intermittente, souvent à une tension plus élevée ou dans des conditions particulières de température et d’humidité. À mesure que l’érosion de l’isolation progresse, la tension d’apparition peut diminuer et le schéma de décharge devenir plus actif. À terme, la zone affectée peut ne plus résister aux surtensions normales ou transitoires, entraînant une défaillance d’isolation, un amorçage ou un défaut interne de l’enroulement.

L’événement final peut sembler soudain pour le personnel d’exploitation, mais il est rarement soudain du point de vue du vieillissement de l’isolation. C’est pourquoi la gestion des PD relève de l’assurance qualité préventive et de la gestion des risques liés aux actifs, plutôt que de la seule enquête après défaillance.

Origines habituelles du risque de PD

Tous les problèmes de PD n’ont pas la même cause fondamentale. Pour l’inspection à l’achat, la réception en usine, la mise en service sur site et la maintenance ultérieure, il est utile de distinguer les principales catégories de risques.

Défauts liés à la fabrication et à la conception

Des cavités dans la résine moulée, une imprégnation insuffisante autour des conducteurs, un durcissement irrégulier, une mauvaise adhérence entre les couches d’isolation, une contamination introduite lors du bobinage ou du moulage, ainsi qu’un dégagement insuffisant aux points fortement sollicités peuvent tous contribuer aux PD. Une gradation inadéquate du champ électrique autour des sorties, des connexions de prises ou des extrémités d’enroulement peut également y contribuer. Ces problèmes sont particulièrement importants, car ils peuvent être intégrés au système d’isolation et difficiles à inspecter visuellement après fabrication.

Le contrôle qualité doit donc aller au-delà d’un contrôle visuel de l’apparence du produit fini. La maîtrise par le fournisseur de la manipulation de la résine, des processus de moulage sous vide ou d’imprégnation, des profils de durcissement, de la discipline en salle blanche lorsque cela s’applique, de la géométrie des enroulements, de la préparation des conducteurs et des enregistrements d’essai a une incidence directe sur la fiabilité de l’isolation.

Dommages liés au transport, à l’installation et à la mise en service

Un transformateur en bon état peut acquérir de nouvelles faiblesses après avoir quitté l’usine. Les chocs mécaniques pendant le transport peuvent affecter le serrage ou les interfaces d’isolation. Une terminaison de câble incorrecte, un dégagement de phase insuffisant, une mauvaise mise à la terre, une contamination ou une ventilation d’enveloppe inadaptée peuvent introduire des décharges externes ou augmenter la contrainte électrique locale.

Les équipes de mise en service doivent veiller à ne pas interpréter tous les signaux anormaux comme un défaut interne du transformateur. Une terminaison desserrée, un accessoire de câble moyenne tension endommagé ou une traversée contaminée peuvent produire des mesures ressemblant à des PD de transformateur. Le périmètre de l’investigation doit inclure l’ensemble complet sous tension.

Contraintes de fonctionnement et conditions environnementales

Les cycles thermiques sont particulièrement importants pour les conceptions à résine moulée. Les conducteurs en cuivre, la résine, le papier isolant et les composants structurels se dilatent différemment lorsque la charge varie. Sur de nombreux cycles, les contraintes aux interfaces peuvent contribuer à la fissuration ou au délaminage si le système d’isolation, la qualité du moulage ou le profil de charge ne sont pas adaptés.

Les charges riches en harmoniques, les démarrages fréquents, les transitoires de tension, les températures ambiantes élevées, les voies de refroidissement obstruées, la condensation et les poussières conductrices peuvent également modifier l’environnement électrique et thermique. Les PD ne sont pas toujours causées par une surcharge exceptionnelle. Dans les installations industrielles, une combinaison de contraintes modérées mais persistantes peut être plus pertinente qu’un seul événement spectaculaire.

Les conséquences opérationnelles vont au-delà de la défaillance d’isolation

La conséquence la plus évidente de PD persistantes est une réduction de la durée de vie diélectrique, mais l’impact opérationnel est plus large. Lorsque l’isolation se détériore, la probabilité d’une interruption imprévue augmente. Dans une installation critique, cela peut entraîner l’arrêt d’une ligne de production, une interruption de l’alimentation auxiliaire, des manœuvres d’urgence, des retards de réparation et une réponse de sécurité plus complexe.

La dégradation liée aux PD peut également affecter la confiance des opérateurs dans les décisions de charge. Un transformateur présentant un problème d’isolation non résolu ne doit pas être considéré comme ayant la même capacité de surcharge ou la même marge de durée de vie restante qu’une unité disposant de preuves d’essai stables. Continuer à charger l’actif selon les hypothèses de la plaque signalétique sans tenir compte de son état réel peut transformer un défaut maîtrisable en arrêt forcé.

Pour les responsables de la sécurité, la question concerne également l’énergie et l’emplacement du défaut. Une rupture interne de l’isolation peut créer des arcs électriques, des effets de pression, de la fumée et des dommages secondaires. La construction de type sec peut réduire certains risques d’incendie par rapport aux équipements remplis de liquide, mais elle n’élimine pas la nécessité d’un confinement des défauts, d’une conception de ventilation, d’une coordination des protections et de procédures d’urgence.

Les normes fournissent un cadre, mais pas une limite universelle unique

Les normes sont essentielles pour définir les méthodes d’essai et les responsabilités d’acceptation, mais elles ne doivent pas être utilisées comme raccourci au jugement d’ingénierie. IEC 60270 est largement citée pour les techniques de mesure des décharges partielles à haute tension. Pour les transformateurs de puissance de type sec, IEC 60076-11 est couramment applicable, tandis que les exigences diélectriques sont traitées dans la série plus large IEC 60076. L’édition exacte applicable, la classe de tension, la conception du transformateur, les exigences nationales et la spécification d’achat doivent être confirmées pour le projet.

Une erreur fréquente dans les achats consiste à demander « PD testées selon IEC » sans préciser la tension d’essai, les critères d’acceptation, le circuit d’essai, la limite de bruit de fond, l’approche d’étalonnage, le format du rapport et le traitement de toute activité détectée. Cette formulation peut laisser trop de place à l’interprétation.

Aucun substitut responsable ne peut remplacer une exigence d’acceptation spécifique au projet. Les valeurs de charge apparente sont influencées par la configuration d’essai et la capacité, et un résultat numérique seul ne décrit pas entièrement la gravité du défaut. Un résultat conforme n’a de valeur que si la mesure est valide, traçable et pertinente pour l’équipement fourni.

À quoi ressemble une stratégie d’inspection pratique

Pour les nouveaux équipements, l’approche la plus solide commence avant la réception en usine. La spécification technique doit définir la classe d’isolation, l’environnement de service, le profil de charge attendu, les conditions harmoniques, l’altitude d’installation le cas échéant, les responsabilités d’essai et la documentation requise. Les essais PD en usine doivent être considérés comme une couche de preuve parmi d’autres, avec les essais de routine, les essais diélectriques, les contrôles dimensionnels et de raccordement, l’inspection visuelle et l’examen des dossiers de fabrication.

Lors des essais de réception en usine, le personnel qualité doit vérifier que le transformateur essayé est bien l’unité livrée, et non simplement un modèle représentatif. Le rapport doit indiquer le numéro de série, la tension nominale, la configuration des enroulements, la date d’essai, le personnel d’essai, le dispositif de mesure, les données d’étalonnage et la conclusion finale. Si un résultat est proche du seuil contractuel, la réponse appropriée n’est pas automatiquement l’acceptation ou le rejet ; il s’agit d’un examen technique de la répétabilité, du schéma résolu en phase, de la séparation du bruit et de la source probable.

Sur site, les essais de référence et les enregistrements minutieux de mise en service sont précieux, car ils créent une référence pour les comparaisons ultérieures. Pour les actifs dont la défaillance aurait de graves conséquences, l’évaluation périodique de l’état peut inclure des essais PD hors ligne, une surveillance en ligne, des méthodes acoustiques, des techniques à ultra-haute fréquence, une inspection thermique, un examen visuel de la contamination ou des fissures, ainsi qu’un examen de l’historique de charge et de température. La méthode appropriée dépend du niveau de tension, de l’accessibilité, des interférences de fond, de la criticité de l’actif et de la possibilité de mettre le transformateur hors service.

• Examiner les tendances plutôt que de se fier à une seule mesure isolée.
• Mettre les données PD en corrélation avec la température, l’humidité, la charge, les événements de commutation et l’historique de maintenance.
• Vérifier les terminaisons de câbles, les traversées, la mise à la terre et les équipements voisins avant de conclure que l’isolation des enroulements est défectueuse.
• Escalader rapidement lorsque l’activité de décharge augmente, change de schéma ou apparaît avec une odeur, un bruit anormal, un cheminement en surface, des anomalies de température ou des événements de déclenchement de protection.

Les charges de redresseurs et d’électronique de puissance exigent une attention accrue

Les transformateurs alimentant des systèmes redresseurs, des équipements d’électrolyse, des lignes d’électroplacage, des applications ferroviaires, des charges minières ou d’autres installations d’électronique de puissance peuvent fonctionner dans des conditions sensiblement différentes de celles d’une charge linéaire conventionnelle. Les harmoniques peuvent augmenter les pertes et l’élévation de température, tandis que le comportement de commutation et les transitoires du système peuvent ajouter des contraintes à l’isolation et aux accessoires raccordés. La conception du transformateur, la méthode de refroidissement, le groupe de raccordement, le blindage et le schéma de protection doivent être évalués comme un système plutôt que comme des paramètres de catalogue isolés.

Par exemple, untransformateur spécial d’isolement et de redressement destiné à un service de redressement industriel exigeant doit être évalué non seulement pour son rapport de tension et sa puissance nominale en kVA, mais aussi pour les hypothèses de charge harmonique, la marge thermique, la conception des enroulements en cuivre, la coordination de l’isolation, l’environnement d’installation et les exigences IEC 60076 applicables. Une référence à une norme revendiquée constitue une preuve utile, mais ne démontre pas que chaque contrainte spécifique au projet a été traitée.

C’est également là que les équipes de sécurité et d’approvisionnement doivent remettre en question les déclarations génériques. « Type sec » ne signifie pas automatiquement sans maintenance. « Enroulement en cuivre » n’établit pas automatiquement la résistance aux PD. « Conforme IEC » ne définit pas automatiquement l’essai d’acceptation réellement effectué. Ces descriptions peuvent être pertinentes, mais seulement lorsqu’elles sont reliées à des données de conception traçables, à une documentation d’essai et au service réel.

Déterminer quand une constatation de PD nécessite une action

Une réponse doit être proportionnée aux conséquences et aux preuves. Un signal bruyant et non répétable lors d’un essai sur site peut nécessiter de meilleures conditions de mesure et une localisation de la source avant qu’une décision concernant l’actif soit prise. Un schéma interne répétable qui augmente au fil du temps, en particulier dans un transformateur à forte criticité, nécessite une évaluation structurée des risques et probablement une planification d’intervention.

Les questions clés sont pratiques : la source est-elle interne ou externe ? L’activité est-elle stable, croissante ou liée aux conditions de fonctionnement ? Existe-t-il des preuves corroborantes provenant de la température, de l’inspection visuelle, des essais diélectriques ou des événements de protection ? Quelle est la conséquence d’une défaillance et un arrêt programmé est-il possible avant que le risque ne devienne inacceptable ?

Les décharges partielles doivent donc être considérées comme une alerte précoce concernant la qualité et le vieillissement de l’isolation, et non comme une simple étiquette de réussite ou d’échec. Pour un transformateur à résine moulée, une spécification rigoureuse, des preuves d’usine valides, une mise en service soignée et un suivi fondé sur l’état constituent la meilleure base pour protéger à la fois le personnel et la continuité de l’alimentation.
