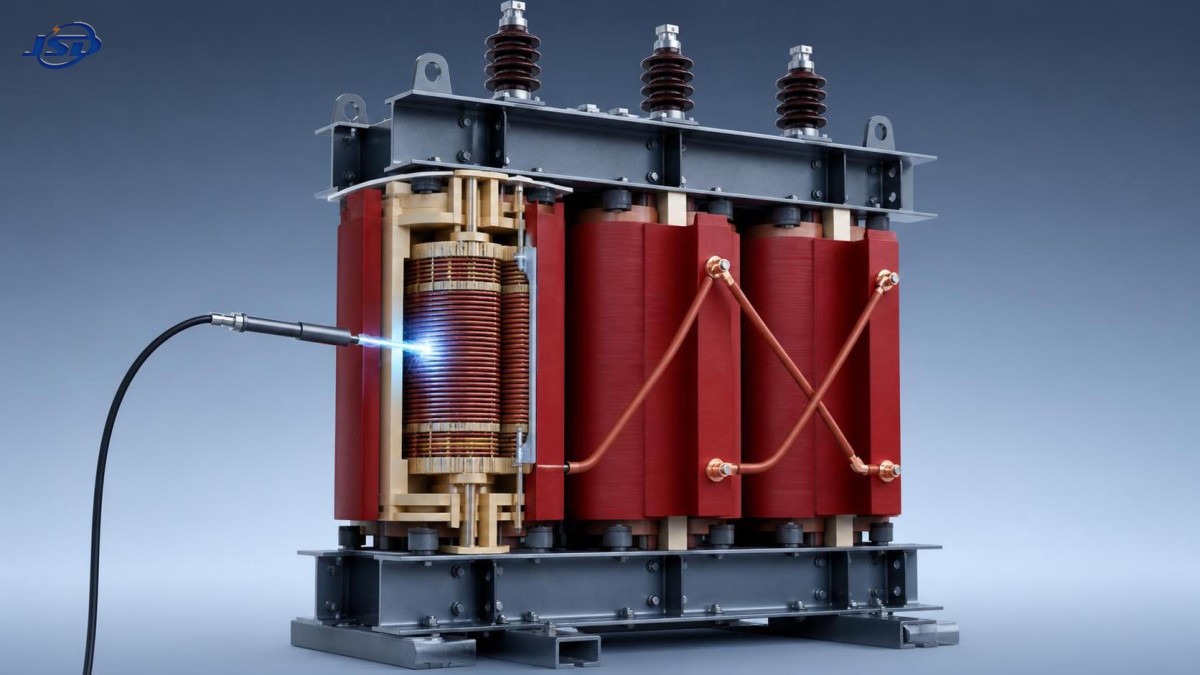

Como a descarga parcial afeta um transformador a seco de resina fundida?

As descargas parciais podem comprometer silenciosamente a integridade do isolamento, a segurança operacional e a vida útil de um transformador do tipo resina fundida. Para profissionais de controlo de qualidade e segurança, a questão relevante não é simplesmente se existe uma leitura de descarga. É se a atividade indica uma condição de isolamento estável e aceitável ou o estágio inicial de um defeito que pode crescer sob tensão elétrica, térmica e ambiental.

Essa distinção é importante porque os transformadores de resina fundida são frequentemente instalados próximos de pessoas e cargas críticas: no interior de edifícios comerciais, túneis, subestações, instalações industriais, unidades de energia renovável e áreas de processo onde uma interrupção não planeada pode ter consequências significativas para a segurança ou produção. A sua construção a seco elimina os riscos de incêndio e fugas associados ao líquido isolante, mas não elimina o risco do sistema de isolamento. De facto, a condição da resina, do isolamento dos enrolamentos, das interfaces e do controlo do campo elétrico torna-se central para a fiabilidade a longo prazo.

A descarga parcial é um indicador de condição, não apenas um resultado de ensaio

A descarga parcial (PD) é uma descarga elétrica localizada que liga apenas uma parte do isolamento entre condutores. Pode ocorrer em pequenos vazios no isolamento de resina, nas interfaces entre condutor e isolamento, em torno de arestas vivas, entre camadas mal aderidas ou em superfícies contaminadas onde a tensão elétrica se concentra. A descarga não cria imediatamente uma falha entre fases ou entre fase e terra. Por isso, pode permanecer não detetada enquanto o transformador continua a operar.

Para um transformador do tipo resina fundida, é precisamente isto que torna a PD importante. O isolamento de resina epóxi é concebido para suportar mecanicamente e eletricamente o enrolamento, mas a atividade elétrica localizada pode degradar gradualmente a sua rigidez dielétrica. O defeito pode ser microscópico no início. Descargas repetidas podem danificar a resina circundante, carbonizar o material, criar caminhos condutores ou agravar o vazio ou a delaminação original. Assim, um transformador pode passar nas verificações operacionais de rotina enquanto a sua margem de isolamento diminui.

Um baixo nível de PD registado não deve ser automaticamente considerado inofensivo, nem todo sinal detetado deve ser presumido como proveniente do interior do transformador. A configuração do ensaio, o ruído elétrico externo, as terminações de cabos, os equipamentos de manobra, os arranjos de ligação à terra e os equipamentos eletrónicos de potência nas proximidades podem afetar a medição. A tarefa de qualidade é identificar a fonte, estabelecer se a leitura é repetível e avaliá-la em relação aos requisitos aplicáveis de projeto, ensaio e contrato.

Como os danos se desenvolvem ao longo do tempo

A descarga parcial afeta um transformador através de danos cumulativos, e não instantâneos. Cada evento liberta uma pequena quantidade de energia numa região localizada. Ao longo de milhares ou milhões de repetições, essa energia pode atacar a superfície do polímero e alterar a estrutura do isolamento. O calor, a degradação química, a vibração mecânica e a humidade podem acelerar o processo.

Numa progressão típica, uma imperfeição de fabrico ou um defeito relacionado com a instalação cria um ponto de tensão elétrica elevada. A PD começa de forma intermitente, frequentemente a tensão mais elevada ou sob determinadas condições de temperatura e humidade. À medida que a erosão do isolamento se desenvolve, a tensão de início pode diminuir e o padrão de descarga pode tornar-se mais ativo. Por fim, a área afetada deixa de suportar sobretensões normais ou transitórias, levando à rutura do isolamento, descarga disruptiva ou falha interna do enrolamento.

O evento final pode parecer súbito para o pessoal de operação, mas raramente é súbito do ponto de vista do envelhecimento do isolamento. É por isso que a gestão de PD deve fazer parte da garantia preventiva da qualidade e da gestão de riscos dos ativos, e não apenas da investigação após uma falha.

Onde o risco de PD geralmente se origina

Nem todos os problemas de PD têm a mesma causa raiz. Para inspeção de compras, aceitação em fábrica, comissionamento no local e manutenção posterior, é útil separar as principais categorias de risco.

Defeitos relacionados com fabrico e projeto

Vazios na resina fundida, impregnação inadequada em torno dos condutores, cura irregular, má aderência entre camadas de isolamento, contaminação introduzida durante o enrolamento ou a fundição e distância insuficiente em pontos altamente solicitados podem contribuir para a PD. O mesmo pode ocorrer com a graduação inadequada do campo elétrico em torno de terminais, ligações de tomadas ou extremidades dos enrolamentos. Estes problemas são particularmente relevantes porque podem estar incorporados no sistema de isolamento e ser difíceis de inspecionar visualmente após o fabrico.

Por conseguinte, o controlo de qualidade deve ir além de uma verificação da aparência do produto acabado. O controlo do fornecedor sobre o manuseamento da resina, os processos de fundição a vácuo ou impregnação, os perfis de cura, a disciplina de sala limpa quando aplicável, a geometria dos enrolamentos, a preparação dos condutores e os registos de ensaio tem influência direta na fiabilidade do isolamento.

Danos durante transporte, instalação e comissionamento

Um transformador em boas condições pode adquirir novas fragilidades depois de sair da fábrica. Choques mecânicos durante o transporte podem afetar a fixação ou as interfaces de isolamento. Terminações incorretas de cabos, distância inadequada entre fases, ligação à terra deficiente, contaminação ou ventilação inadequada do invólucro podem introduzir descarga externa ou aumentar a tensão elétrica local.

As equipas de comissionamento devem ter cuidado para não interpretar todos os sinais anormais como um defeito interno do transformador. Uma terminação solta, um acessório de cabo de média tensão danificado ou uma bucha contaminada podem produzir medições semelhantes à PD do transformador. O limite da investigação deve incluir todo o conjunto energizado.

Tensão operacional e condições ambientais

A ciclagem térmica é especialmente significativa para projetos de resina fundida. Os condutores de cobre, a resina, o papel isolante e os componentes estruturais expandem-se de forma diferente à medida que a carga varia. Ao longo de muitos ciclos, as tensões nas interfaces podem contribuir para fissuras ou delaminação se o sistema de isolamento, a qualidade da fundição ou o perfil de carga forem inadequados.

Cargas ricas em harmónicos, arranques frequentes, transitórios de tensão, temperaturas ambiente elevadas, vias de arrefecimento bloqueadas, condensação e poeira condutora também podem alterar o ambiente elétrico e térmico. A PD nem sempre é causada por uma única sobrecarga excecional. Em instalações industriais, uma combinação de tensões moderadas, mas persistentes, pode ser mais relevante do que um único evento dramático.

As consequências operacionais vão além da falha de isolamento

A consequência mais evidente de PD sustentada é a redução da vida dielétrica, mas o impacto operacional é mais amplo. À medida que o isolamento se deteriora, aumenta a probabilidade de uma interrupção não planeada. Numa instalação crítica, isso pode significar perda de uma linha de processo, interrupção da alimentação auxiliar, manobras de emergência, atrasos na reparação e uma resposta de segurança mais complexa.

A degradação relacionada com PD também pode afetar a confiança dos operadores nas decisões de carregamento. Um transformador com uma preocupação de isolamento não resolvida não deve ser tratado como tendo a mesma capacidade de sobrecarga ou margem de vida útil restante que uma unidade com evidências de ensaio estáveis. Continuar a carregar o ativo segundo pressupostos da placa de identificação sem considerar a sua condição real pode transformar um defeito controlável numa interrupção forçada.

Para os gestores de segurança, a questão também envolve a energia e a localização da falha. Uma rutura interna do isolamento pode criar arco elétrico, efeitos de pressão, fumo e danos secundários. A construção a seco pode reduzir determinados riscos de incêndio em comparação com equipamentos preenchidos com líquido, mas não elimina a necessidade de contenção de falhas, projeto de ventilação, coordenação de proteção e procedimentos de emergência.

As normas fornecem uma estrutura, mas não um único limite universal

As normas são essenciais para definir métodos de ensaio e responsabilidades de aceitação, mas não devem ser utilizadas como atalho para o julgamento de engenharia. A IEC 60270 é amplamente referenciada para técnicas de medição de descargas parciais de alta tensão. Para transformadores de potência do tipo seco, a IEC 60076-11 é habitualmente relevante, enquanto os requisitos dielétricos são tratados na série mais ampla IEC 60076. A edição exata aplicável, a classe de tensão, o projeto do transformador, os requisitos nacionais e a especificação de compra devem ser confirmados para o projeto.

Um erro comum de aquisição é solicitar “PD ensaiada segundo IEC” sem indicar a tensão de ensaio, os critérios de aceitação, o circuito de ensaio, o limite de ruído de fundo, a abordagem de calibração, o formato do relatório e o tratamento de qualquer atividade detetada. Essa redação pode deixar demasiados aspetos abertos à interpretação.

Não existe substituto responsável para um requisito de aceitação específico do projeto. Os valores de carga aparente são influenciados pelo arranjo de ensaio e pela capacitância, e um resultado numérico isolado não descreve totalmente a gravidade do defeito. Um resultado conforme só é valioso quando a medição é válida, rastreável e relevante para o equipamento fornecido.

Como é uma estratégia prática de inspeção

Para equipamentos novos, a abordagem mais robusta começa antes da aceitação em fábrica. A especificação técnica deve definir a classe de isolamento, o ambiente de serviço, o perfil de carga esperado, as condições de harmónicos, a altitude de instalação quando relevante, as responsabilidades de ensaio e a documentação exigida. O ensaio de PD em fábrica deve ser tratado como uma camada de evidência, juntamente com ensaios de rotina, ensaios dielétricos, verificações dimensionais e de ligações, inspeção visual e revisão dos registos de fabrico.

Durante os ensaios de aceitação em fábrica, o pessoal de qualidade deve verificar que o transformador ensaiado é a unidade entregue, e não apenas um modelo representativo. O relatório deve identificar o número de série, a tensão nominal, a configuração dos enrolamentos, a data do ensaio, o pessoal de ensaio, o arranjo de medição, os dados de calibração e a conclusão final. Se um resultado estiver próximo do limite contratual, a resposta adequada não é automaticamente a aceitação ou rejeição; é uma análise técnica da repetibilidade, do padrão resolvido por fase, da separação de ruído e da fonte provável.

No local, os ensaios de referência e registos cuidadosos de comissionamento são valiosos porque criam uma base para comparação posterior. Para ativos com elevada consequência de falha, a avaliação periódica da condição pode incluir ensaios de PD offline, monitorização online, métodos acústicos, técnicas de frequência ultra-alta, inspeção térmica, exame visual para contaminação ou fissuras e revisão do histórico de carga e temperatura. O método adequado depende do nível de tensão, acessibilidade, interferência de fundo, criticidade do ativo e capacidade de retirar o transformador de serviço.

• Investigue tendências em vez de depender de uma única leitura isolada.
• Correlacione os dados de PD com temperatura, humidade, carga, eventos de comutação e histórico de manutenção.
• Verifique as terminações de cabos, buchas, ligação à terra e equipamentos próximos antes de concluir que o isolamento do enrolamento está defeituoso.
• Escale prontamente quando a atividade de descarga aumenta, altera o padrão ou surge com odor, som anormal, rastreamento superficial, anomalias de temperatura ou eventos de atuação de proteção.

Cargas de retificadores e eletrónica de potência exigem maior atenção

Transformadores que alimentam sistemas retificadores, equipamentos de eletrólise, linhas de galvanoplastia, aplicações ferroviárias, cargas de mineração ou outras instalações de eletrónica de potência podem operar em condições materialmente diferentes das de uma carga linear convencional. Os harmónicos podem aumentar as perdas e a elevação de temperatura, enquanto o comportamento de comutação e os transitórios do sistema podem adicionar tensão ao isolamento e aos acessórios ligados. O projeto do transformador, o método de arrefecimento, o grupo de ligação, a blindagem e o esquema de proteção devem ser avaliados como um sistema, e não como parâmetros isolados de catálogo.

Por exemplo, umTransformador Especial de Isolamento e Retificador destinado a um serviço exigente de retificação industrial deve ser avaliado não só quanto à relação de tensão e à potência nominal em kVA, mas também quanto aos pressupostos de carga harmónica, margem térmica, projeto do enrolamento de cobre, coordenação de isolamento, ambiente de instalação e requisitos aplicáveis da IEC 60076. Uma referência normativa declarada é uma evidência útil, mas não prova que todas as tensões específicas do projeto foram abordadas.

É também neste ponto que as equipas de segurança e aquisição precisam de questionar declarações genéricas. “Tipo seco” não significa automaticamente isento de manutenção. “Enrolamento de cobre” não estabelece automaticamente resistência à PD. “Em conformidade com IEC” não define automaticamente o ensaio de aceitação que foi realmente realizado. Estas descrições podem ser relevantes, mas apenas quando ligadas a dados de projeto rastreáveis, documentação de ensaio e às condições reais de operação.

Decidir quando uma constatação de PD exige ação

A resposta deve ser proporcional à consequência e às evidências. Um sinal ruidoso e não repetível durante um ensaio no local pode exigir melhores condições de medição e localização da fonte antes de se tomar uma decisão sobre o ativo. Um padrão interno repetível que aumenta ao longo do tempo, sobretudo num transformador de elevada criticidade, exige uma avaliação estruturada de risco e provavelmente o planeamento de intervenção.

As questões principais são práticas: A fonte é interna ou externa? A atividade é estável, crescente ou está ligada às condições de operação? Existem evidências corroborativas provenientes de temperatura, inspeção visual, ensaio dielétrico ou eventos de proteção? Qual é a consequência de uma falha e existe uma paragem planeada disponível antes de o risco se tornar inaceitável?

A descarga parcial deve, portanto, ser tratada como um aviso precoce sobre a qualidade e o envelhecimento do isolamento, e não como uma classificação autónoma de aprovação ou reprovação. Para um transformador do tipo resina fundida, uma especificação rigorosa, evidências válidas de fábrica, comissionamento cuidadoso e acompanhamento baseado na condição fornecem a melhor base para proteger tanto o pessoal como a continuidade do fornecimento.
