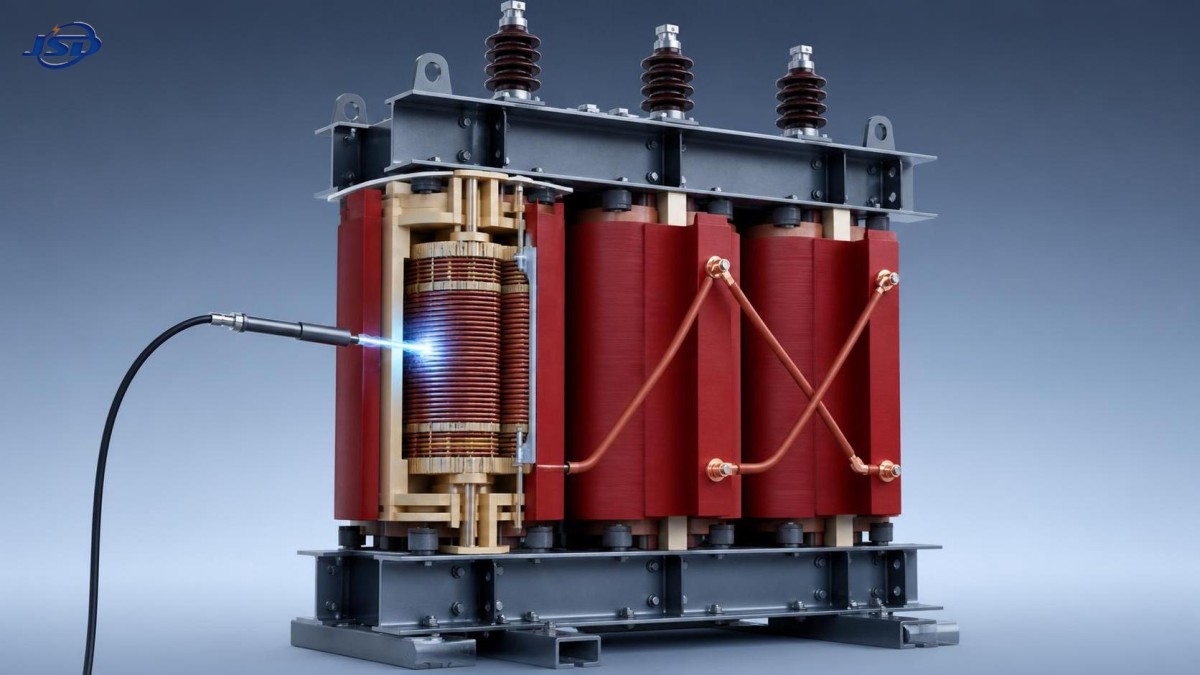

¿Cómo afecta la descarga parcial a un transformador de resina moldeada?

La descarga parcial puede comprometer silenciosamente la integridad del aislamiento, la seguridad operativa y la vida útil de un transformador de resina moldeada. Para los profesionales del control de calidad y la seguridad, la cuestión relevante no es simplemente si existe una lectura de descarga. Es si la actividad indica una condición de aislamiento estable y aceptable o la fase temprana de un defecto que puede crecer bajo estrés eléctrico, térmico y ambiental.

Esta distinción es importante porque los transformadores de resina moldeada suelen instalarse cerca de personas y cargas críticas: dentro de edificios comerciales, túneles, subestaciones, plantas industriales, instalaciones de energía renovable y áreas de proceso donde una interrupción no planificada puede tener importantes consecuencias para la seguridad o la producción. Su construcción de tipo seco elimina los problemas de incendio y fugas asociados al líquido aislante, pero no elimina el riesgo del sistema de aislamiento. De hecho, el estado de la resina, el aislamiento de los devanados, las interfaces y el control del campo eléctrico se vuelve fundamental para la fiabilidad a largo plazo.

La descarga parcial es un indicador de condición, no solo un resultado de prueba

La descarga parcial (PD) es una descarga eléctrica localizada que solo puentea una parte del aislamiento entre conductores. Puede producirse en pequeños vacíos dentro del aislamiento de resina, en las interfaces conductor-aislamiento, alrededor de bordes afilados, entre capas mal adheridas o sobre superficies contaminadas donde se concentra el estrés eléctrico. La descarga no crea de inmediato una falla entre fases o entre fase y tierra. Por eso puede permanecer sin detectarse mientras el transformador sigue funcionando.

Para un transformador de resina moldeada, esto es precisamente lo que hace importante a la PD. El aislamiento de resina epoxi está diseñado para soportar mecánica y eléctricamente el devanado, pero la actividad eléctrica localizada puede erosionar gradualmente su rigidez dieléctrica. El defecto puede ser microscópico al principio. Las descargas repetidas pueden dañar la resina circundante, carbonizar el material, crear trayectorias conductoras o agravar el vacío o la delaminación originales. Por lo tanto, un transformador puede superar las comprobaciones operativas rutinarias mientras su margen de aislamiento disminuye.

Un nivel de PD registrado bajo no debe considerarse automáticamente inofensivo, ni debe suponerse que toda señal detectada se origina dentro del transformador. La configuración de prueba, el ruido eléctrico externo, las terminaciones de cable, la aparamenta, las disposiciones de puesta a tierra y la electrónica de potencia cercana pueden afectar la medición. La tarea de calidad consiste en identificar la fuente, establecer si la lectura es repetible y evaluarla frente a los requisitos aplicables de diseño, prueba y contrato.

Cómo se desarrolla el daño con el tiempo

La descarga parcial afecta a un transformador mediante daño acumulativo, más que instantáneo. Cada evento libera una pequeña cantidad de energía en una región localizada. A lo largo de miles o millones de repeticiones, esa energía puede atacar la superficie del polímero y alterar la estructura del aislamiento. El calor, la degradación química, la vibración mecánica y la humedad pueden acelerar el proceso.

En una progresión típica, una imperfección de fabricación o un defecto relacionado con la instalación crea un punto de elevado estrés eléctrico. La PD comienza de forma intermitente, a menudo a mayor tensión o durante condiciones particulares de temperatura y humedad. A medida que se desarrolla la erosión del aislamiento, la tensión de inicio puede disminuir y el patrón de descarga puede volverse más activo. Finalmente, el área afectada puede dejar de soportar la sobretensión normal o transitoria, lo que provoca ruptura del aislamiento, arqueo disruptivo o una falla interna del devanado.

El evento final puede parecer repentino para el personal de operaciones, pero rara vez es repentino desde la perspectiva del envejecimiento del aislamiento. Por ello, la gestión de PD debe formar parte del aseguramiento preventivo de la calidad y de la gestión de riesgos de activos, en lugar de limitarse a la investigación posterior a una falla.

Dónde suele originarse el riesgo de PD

No todos los problemas de PD tienen la misma causa raíz. Para la inspección de compras, la aceptación en fábrica, la puesta en servicio en sitio y el mantenimiento posterior, resulta útil separar las principales categorías de riesgo.

Defectos relacionados con la fabricación y el diseño

Los vacíos en la resina moldeada, la impregnación inadecuada alrededor de los conductores, el curado desigual, la mala adherencia entre capas de aislamiento, la contaminación introducida durante el devanado o el moldeo y una distancia de aislamiento insuficiente en puntos altamente estresados pueden contribuir a la PD. También pueden hacerlo una gradación inadecuada del campo eléctrico alrededor de terminales, conexiones de tomas o extremos de devanados. Estos problemas son especialmente relevantes porque pueden estar integrados en el sistema de aislamiento y ser difíciles de inspeccionar visualmente después de la fabricación.

Por lo tanto, el control de calidad debe ir más allá de una inspección de apariencia del producto terminado. El control del proveedor sobre la manipulación de resina, los procesos de moldeo al vacío o impregnación, los perfiles de curado, la disciplina de sala limpia cuando corresponda, la geometría de los devanados, la preparación de conductores y los registros de prueba incide directamente en la fiabilidad del aislamiento.

Daños durante el transporte, la instalación y la puesta en servicio

Un transformador en buen estado puede adquirir nuevas debilidades después de salir de fábrica. Los golpes mecánicos durante el transporte pueden afectar la sujeción o las interfaces de aislamiento. Una terminación de cable incorrecta, una distancia entre fases inadecuada, una puesta a tierra deficiente, la contaminación o una ventilación inadecuada de la envolvente pueden introducir descargas externas o elevar el estrés eléctrico local.

Los equipos de puesta en servicio deben tener cuidado de no interpretar todas las señales anormales como un defecto interno del transformador. Una terminación floja, un accesorio de cable de media tensión dañado o una boquilla contaminada pueden producir mediciones que se asemejan a la PD del transformador. El límite de la investigación debe incluir el conjunto completo energizado.

Estrés operativo y condiciones ambientales

Los ciclos térmicos son especialmente significativos para los diseños de resina moldeada. Los conductores de cobre, la resina, el papel aislante y los componentes estructurales se expanden de manera diferente a medida que cambia la carga. A lo largo de muchos ciclos, los esfuerzos en las interfaces pueden contribuir al agrietamiento o la delaminación si el sistema de aislamiento, la calidad del moldeo o el perfil de carga no son adecuados.

Las cargas ricas en armónicos, los arranques frecuentes, los transitorios de tensión, las altas temperaturas ambiente, las rutas de refrigeración bloqueadas, la condensación y el polvo conductor también pueden modificar el entorno eléctrico y térmico. La PD no siempre es causada por una única sobrecarga excepcional. En las instalaciones industriales, una combinación de esfuerzos moderados pero persistentes puede ser más relevante que un solo evento dramático.

Las consecuencias operativas van más allá de la falla del aislamiento

La consecuencia más clara de una PD sostenida es la reducción de la vida dieléctrica, pero el impacto operativo es más amplio. A medida que el aislamiento se deteriora, aumenta la probabilidad de una interrupción no planificada. En una instalación crítica, esto puede significar pérdida de una línea de proceso, interrupción de la alimentación auxiliar, actividades de conmutación de emergencia, retrasos en la reparación y una respuesta de seguridad más compleja.

La degradación relacionada con la PD también puede afectar la confianza que los operadores depositan en las decisiones de carga. Un transformador con una preocupación de aislamiento sin resolver no debe considerarse con la misma capacidad de sobrecarga ni el mismo margen de vida útil restante que una unidad con evidencia de pruebas estable. Seguir cargando el activo conforme a las suposiciones de placa de características sin considerar su condición real puede convertir un defecto manejable en una interrupción forzada.

Para los responsables de seguridad, la cuestión también se relaciona con la energía y la ubicación de la falla. Una ruptura interna del aislamiento puede generar arco eléctrico, efectos de presión, humo y daños secundarios. La construcción de tipo seco puede reducir ciertos riesgos de incendio frente a los equipos llenos de líquido, pero no elimina la necesidad de contención de fallas, diseño de ventilación, coordinación de protecciones y procedimientos de emergencia.

Las normas proporcionan un marco, pero no un único límite universal

Las normas son esenciales para definir los métodos de prueba y las responsabilidades de aceptación, pero no deben utilizarse como un atajo para el juicio de ingeniería. IEC 60270 se cita ampliamente para las técnicas de medición de descargas parciales de alta tensión. Para transformadores de potencia de tipo seco, IEC 60076-11 suele ser relevante, mientras que los requisitos dieléctricos se abordan dentro de la serie más amplia IEC 60076. Deben confirmarse para el proyecto la edición exacta aplicable, la clase de tensión, el diseño del transformador, los requisitos nacionales y la especificación de compra.

Un error común de adquisición es solicitar “PD probada según IEC” sin especificar la tensión de prueba, los criterios de aceptación, el circuito de prueba, el límite de ruido de fondo, el enfoque de calibración, el formato del informe y el tratamiento de cualquier actividad detectada. Esa redacción puede dejar demasiado margen para la interpretación.

No existe un sustituto responsable para un requisito de aceptación específico del proyecto. Los valores de carga aparente están influenciados por la disposición de prueba y la capacitancia, y un resultado numérico por sí solo no describe completamente la gravedad del defecto. Un resultado conforme solo es valioso cuando la medición es válida, trazable y relevante para el equipo suministrado.

Cómo es una estrategia práctica de inspección

Para equipos nuevos, el enfoque más sólido comienza antes de la aceptación en fábrica. La especificación técnica debe definir la clase de aislamiento, el entorno de servicio, el perfil de carga previsto, las condiciones de armónicos, la altitud de instalación cuando sea pertinente, las responsabilidades de prueba y la documentación requerida. Las pruebas de PD en fábrica deben considerarse una capa de evidencia, junto con las pruebas rutinarias, las pruebas dieléctricas, las comprobaciones dimensionales y de conexión, la inspección visual y la revisión de los registros de fabricación.

Durante las pruebas de aceptación en fábrica, el personal de calidad debe verificar que el transformador probado sea la unidad entregada, no simplemente un modelo representativo. El informe debe identificar el número de serie, la tensión nominal, la configuración de devanados, la fecha de prueba, el personal de prueba, la disposición de medición, los datos de calibración y la conclusión final. Si un resultado se aproxima al umbral contractual, la respuesta adecuada no es automáticamente la aceptación ni el rechazo; es una revisión técnica de la repetibilidad, el patrón resuelto por fase, la separación de ruido y la fuente probable.

En sitio, las pruebas de referencia y los registros cuidadosos de puesta en servicio son valiosos porque crean una referencia para comparaciones posteriores. Para activos con alta consecuencia de falla, la evaluación periódica de condición puede incluir pruebas de PD fuera de línea, monitoreo en línea, métodos acústicos, técnicas de frecuencia ultraalta, inspección térmica, examen visual en busca de contaminación o agrietamiento y revisión del historial de carga y temperatura. El método adecuado depende del nivel de tensión, la accesibilidad, la interferencia de fondo, la criticidad del activo y la capacidad de sacar el transformador de servicio.

• Investigue las tendencias en lugar de basarse en una única lectura aislada.
• Correlacione los datos de PD con la temperatura, la humedad, la carga, los eventos de conmutación y el historial de mantenimiento.
• Revise las terminaciones de cable, las boquillas, la puesta a tierra y los equipos cercanos antes de concluir que el aislamiento del devanado está defectuoso.
• Escale con prontitud cuando la actividad de descarga aumente, cambie de patrón o aparezca junto con olor, sonido anormal, seguimiento superficial, anomalías de temperatura o eventos de actuación de protección.

Las cargas de rectificadores y electrónica de potencia requieren mayor atención

Los transformadores que alimentan sistemas rectificadores, equipos de electrólisis, líneas de galvanoplastia, aplicaciones ferroviarias, cargas mineras u otras instalaciones de electrónica de potencia pueden operar en condiciones que difieren sustancialmente de una carga lineal convencional. Los armónicos pueden aumentar las pérdidas y el incremento de temperatura, mientras que el comportamiento de conmutación y los transitorios del sistema pueden añadir estrés al aislamiento y a los accesorios conectados. El diseño del transformador, el método de refrigeración, el grupo de conexión, el blindaje y el esquema de protección deben evaluarse como un sistema y no como parámetros aislados de catálogo.

Por ejemplo, unTransformador especial de aislamiento y rectificador destinado a un exigente servicio industrial de rectificación debe evaluarse no solo por la relación de tensión y la potencia nominal en kVA, sino también por las suposiciones de carga armónica, el margen térmico, el diseño del devanado de cobre, la coordinación del aislamiento, el entorno de instalación y los requisitos IEC 60076 aplicables. Una referencia a una norma declarada es una evidencia útil, pero no demuestra que se haya abordado cada estrés específico del proyecto.

También es aquí donde los equipos de seguridad y adquisición deben cuestionar las afirmaciones genéricas. “Tipo seco” no significa automáticamente libre de mantenimiento. “Devanado de cobre” no establece automáticamente resistencia a la PD. “Conforme con IEC” no define automáticamente la prueba de aceptación que realmente se realizó. Estas descripciones pueden ser relevantes, pero solo cuando se vinculan con datos de diseño trazables, documentación de prueba y las condiciones operativas reales.

Decidir cuándo un hallazgo de PD requiere acción

La respuesta debe ser proporcional a la consecuencia y a la evidencia. Una señal ruidosa y no repetible durante una prueba en sitio puede requerir mejores condiciones de medición y localización de la fuente antes de tomar una decisión sobre el activo. Un patrón interno repetible que aumenta con el tiempo, especialmente en un transformador de alta criticidad, exige una evaluación estructurada del riesgo y probablemente la planificación de una intervención.

Las preguntas clave son prácticas: ¿La fuente es interna o externa? ¿La actividad es estable, aumenta o está vinculada a las condiciones operativas? ¿Existe evidencia corroborante de temperatura, inspección visual, pruebas dieléctricas o eventos de protección? ¿Cuál es la consecuencia de una falla y hay una interrupción planificada disponible antes de que el riesgo se vuelva inaceptable?

Por lo tanto, la descarga parcial debe tratarse como una alerta temprana sobre la calidad y el envejecimiento del aislamiento, no como una etiqueta independiente de aprobado o reprobado. Para un transformador de resina moldeada, una especificación rigurosa, evidencia válida de fábrica, una puesta en servicio cuidadosa y un seguimiento basado en la condición proporcionan la mejor base para proteger tanto al personal como la continuidad del suministro.
