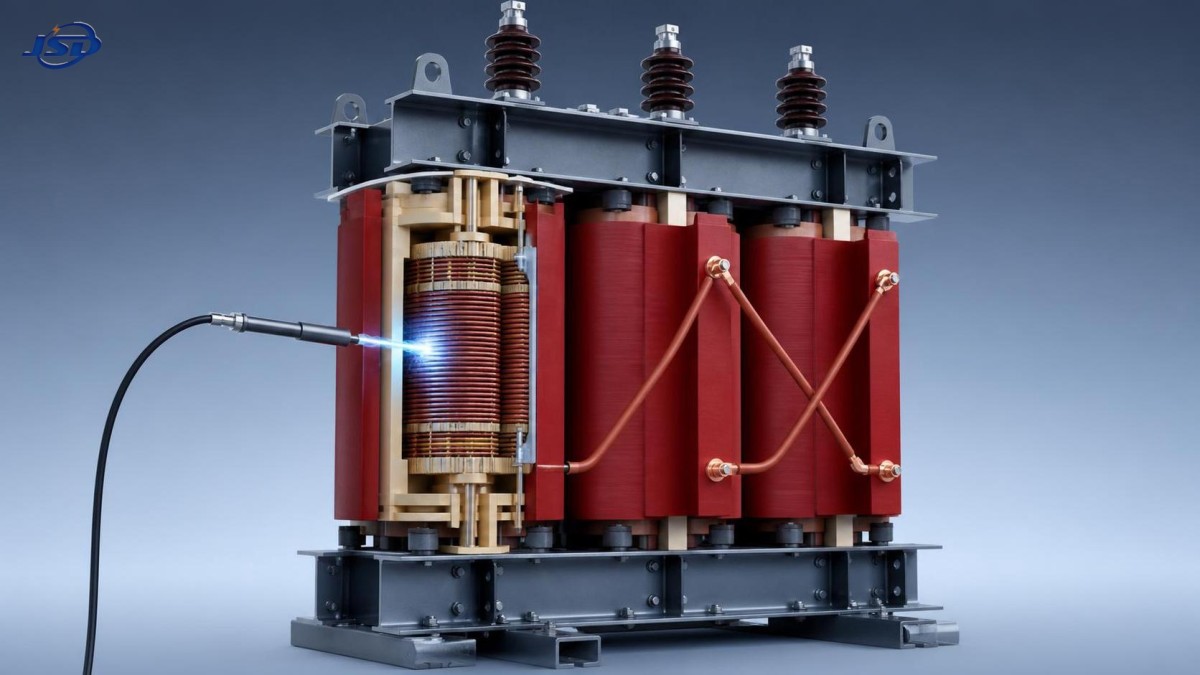

كيف يؤثر التفريغ الجزئي في محول من نوع الراتنج المصبوب؟

يمكن للتفريغ الجزئي أن يضر بصمت بسلامة العزل والسلامة التشغيلية والعمر التشغيلي لمحول من نوع الراتنج المصبوب. بالنسبة لمتخصصي مراقبة الجودة والسلامة، لا يقتصر السؤال المهم على ما إذا كانت هناك قراءة تفريغ أم لا، بل ما إذا كان النشاط يشير إلى حالة عزل مستقرة ومقبولة أو إلى مرحلة مبكرة من عيب قد يتفاقم تحت الإجهاد الكهربائي والحراري والبيئي.

هذا التمييز مهم لأن محولات الراتنج المصبوب غالبًا ما تُركّب بالقرب من الأشخاص والأحمال الحرجة: داخل المباني التجارية والأنفاق والمحطات الفرعية والمنشآت الصناعية ومرافق الطاقة المتجددة ومناطق العمليات التي قد يترتب فيها على الانقطاع غير المخطط له عواقب كبيرة على السلامة أو الإنتاج. ويزيل تركيبها من النوع الجاف مشكلات الحريق والتسرب المرتبطة بالسائل العازل، لكنه لا يزيل مخاطر نظام العزل. بل إن حالة الراتنج وعزل الملفات والواجهات والتحكم في المجال الكهربائي تصبح محورية للموثوقية طويلة الأمد.

التفريغ الجزئي مؤشر للحالة، وليس مجرد نتيجة اختبار

التفريغ الجزئي (PD) هو تفريغ كهربائي موضعي يعبر جزءًا فقط من العزل بين الموصلات. وقد يحدث في فراغات صغيرة داخل عزل الراتنج، أو عند واجهات الموصل والعازل، أو حول الحواف الحادة، أو بين الطبقات ضعيفة الترابط، أو على الأسطح الملوثة حيث يتركز الإجهاد الكهربائي. ولا يؤدي التفريغ فورًا إلى عطل بين الأطوار أو بين الطور والأرض. ولهذا السبب قد يظل غير مكتشف بينما يستمر المحول في التشغيل.

بالنسبة إلى محول من نوع الراتنج المصبوب، فإن هذا بالتحديد هو ما يجعل PD مهمًا. صُمم عزل راتنج الإيبوكسي لدعم الملف ميكانيكيًا وكهربائيًا، لكن النشاط الكهربائي الموضعي يمكن أن يؤدي تدريجيًا إلى تآكل قوته العازلة. وقد يكون العيب مجهريًا في البداية. ويمكن للتفريغات المتكررة أن تتلف الراتنج المحيط، أو تفحم المادة، أو تنشئ مسارات موصلة، أو تفاقم الفراغ الأصلي أو انفصال الطبقات. ولذلك يمكن أن يجتاز المحول الفحوص التشغيلية الروتينية بينما يتناقص هامش العزل لديه.

لا ينبغي اعتبار مستوى PD منخفض مسجل غير ضار تلقائيًا، كما لا ينبغي افتراض أن كل إشارة مكتشفة منشؤها داخل المحول. إذ يمكن أن تؤثر منظومة الاختبار والضوضاء الكهربائية الخارجية ونهايات الكابلات ومعدات التبديل وترتيبات التأريض وإلكترونيات القدرة القريبة جميعها في القياس. وتتمثل مهمة الجودة في تحديد المصدر، وإثبات ما إذا كانت القراءة قابلة للتكرار، وتقييمها وفقًا لمتطلبات التصميم والاختبار والتعاقد المعمول بها.

كيف يتطور الضرر بمرور الوقت

يؤثر التفريغ الجزئي في المحول من خلال ضرر تراكمي لا فوري. إذ يطلق كل حدث قدرًا صغيرًا من الطاقة في منطقة موضعية. وعلى مدى آلاف أو ملايين التكرارات، يمكن أن تهاجم هذه الطاقة سطح البوليمر وتغير بنية العزل. وقد تؤدي الحرارة والتدهور الكيميائي والاهتزاز الميكانيكي والرطوبة إلى تسريع هذه العملية.

في تطور نموذجي، يخلق عيب تصنيعي أو عيب مرتبط بالتركيب نقطة ذات إجهاد كهربائي مرتفع. ويبدأ PD بشكل متقطع، غالبًا عند جهد أعلى أو في ظل ظروف محددة من درجة الحرارة والرطوبة. ومع تطور تآكل العزل، قد ينخفض جهد بدء التفريغ وقد يصبح نمط التفريغ أكثر نشاطًا. وفي النهاية، قد لا تعود المنطقة المتأثرة قادرة على تحمل الجهد الزائد العادي أو العابر، ما يؤدي إلى انهيار العزل أو وميض قوسي أو عطل داخلي في الملف.

قد يبدو الحدث النهائي مفاجئًا لموظفي التشغيل، لكنه نادرًا ما يكون مفاجئًا من منظور تقادم العزل. ولهذا يجب أن تكون إدارة PD جزءًا من ضمان الجودة الوقائي وإدارة مخاطر الأصول، بدلًا من أن تقتصر على التحقيق بعد الفشل.

المواضع التي تنشأ منها مخاطر PD عادةً

ليست لكل مشكلة PD الأسباب الجذرية نفسها. ولأغراض فحص المشتريات والقبول في المصنع والتشغيل الموقعي والصيانة اللاحقة، من المفيد فصل فئات المخاطر الرئيسية.

العيوب المرتبطة بالتصنيع والتصميم

يمكن أن تسهم الفراغات في الراتنج المصبوب، والتشريب غير الكافي حول الموصلات، والمعالجة غير المتجانسة، وضعف الترابط بين طبقات العزل، والتلوث الذي يحدث أثناء لف الملفات أو الصب، وعدم كفاية المسافات الفاصلة عند النقاط عالية الإجهاد، في حدوث PD. وكذلك الحال بالنسبة إلى التدرج غير الكافي للمجال الكهربائي حول الأطراف أو وصلات مغير النقرات أو نهايات الملفات. وتكتسب هذه المشكلات أهمية خاصة لأنها قد تكون مدمجة داخل نظام العزل ويصعب فحصها بصريًا بعد التصنيع.

لذلك ينبغي أن يتجاوز ضبط الجودة مجرد فحص مظهر المنتج النهائي. فسيطرة المورد على مناولة الراتنج، وعمليات الصب الفراغي أو التشريب، ومنحنيات المعالجة، والانضباط في الغرف النظيفة حيثما ينطبق، وهندسة الملفات، وإعداد الموصلات، وسجلات الاختبارات، لها تأثير مباشر على موثوقية العزل.

الأضرار الناتجة عن النقل والتركيب والتشغيل الأولي

يمكن أن يكتسب المحول السليم نقاط ضعف جديدة بعد مغادرته المصنع. فقد تؤثر الصدمات الميكانيكية أثناء النقل في التثبيت أو واجهات العزل. كما يمكن أن تؤدي نهايات الكابلات غير الصحيحة، أو عدم كفاية المسافة بين الأطوار، أو التأريض الرديء، أو التلوث، أو تهوية الغلاف غير الملائمة إلى تفريغ خارجي أو زيادة الإجهاد الكهربائي الموضعي.

ينبغي لفرق التشغيل الأولي الحرص على عدم تفسير جميع الإشارات غير الطبيعية على أنها عيب داخلي في المحول. فقد تنتج نهاية مفكوكة، أو ملحق كابل جهد متوسط متضرر، أو جلبة ملوثة، قياسات تشبه PD الخاص بالمحول. ويجب أن يشمل نطاق التحقيق المجموعة الكاملة التي تم تغذيتها بالتيار.

إجهادات التشغيل والظروف البيئية

تُعد الدورات الحرارية ذات أهمية خاصة لتصميمات الراتنج المصبوب. إذ تتمدد الموصلات النحاسية والراتنج وورق العزل والمكونات الهيكلية بدرجات مختلفة مع تغير الحمل. وعلى مدى دورات عديدة، يمكن لإجهادات الواجهات أن تسهم في حدوث تشققات أو انفصال طبقات إذا كان نظام العزل أو جودة الصب أو نمط التحميل غير مناسب.

يمكن للأحمال الغنية بالتوافقيات، وعمليات البدء المتكررة، والجهود العابرة، ودرجات الحرارة المحيطة المرتفعة، ومسارات التبريد المسدودة، والتكاثف، والغبار الموصل، أن تغير البيئة الكهربائية والحرارية أيضًا. ولا ينتج PD دائمًا عن حمل زائد استثنائي واحد. ففي المنشآت الصناعية، قد يكون اجتماع إجهادات متواضعة لكنها مستمرة أكثر أهمية من حدث درامي واحد.

تمتد العواقب التشغيلية إلى ما هو أبعد من فشل العزل

أوضح عواقب PD المستمر هو انخفاض العمر العازل، لكن الأثر التشغيلي أوسع من ذلك. فمع تدهور العزل، يزداد احتمال حدوث انقطاع غير مخطط له. وفي منشأة حرجة، قد يعني ذلك فقدان خط إنتاج، أو انقطاع الطاقة المساعدة، أو أنشطة تحويل طارئة، أو تأخيرًا في الإصلاح، أو استجابة أكثر تعقيدًا للسلامة.

يمكن أن يؤثر التدهور المرتبط بـPD أيضًا في الثقة التي يضعها المشغلون في قرارات التحميل. فلا ينبغي التعامل مع محول لديه قلق عزل غير محسوم كما لو كانت لديه القدرة نفسها على التحميل الزائد أو هامش العمر المتبقي لوحدة ذات أدلة اختبار مستقرة. ويمكن أن يؤدي الاستمرار في تحميل الأصل وفق افتراضات لوحة البيانات الاسمية دون مراعاة حالته الفعلية إلى تحويل عيب يمكن التحكم فيه إلى انقطاع قسري.

بالنسبة إلى مديري السلامة، تتعلق المسألة أيضًا بطاقة العطل وموقعه. إذ يمكن لانهيار العزل الداخلي أن يؤدي إلى قوس كهربائي وتأثيرات ضغط ودخان وأضرار ثانوية. وقد يقلل التركيب من النوع الجاف بعض مخاطر الحريق مقارنة بالمعدات المملوءة بالسائل، لكنه لا يلغي الحاجة إلى احتواء الأعطال وتصميم التهوية وتنسيق الحماية وإجراءات الطوارئ.

توفر المعايير إطارًا، ولكن ليس حدًا عالميًا واحدًا

تُعد المعايير ضرورية لتحديد طرق الاختبار ومسؤوليات القبول، لكن لا ينبغي استخدامها كبديل مختصر للحكم الهندسي. ويُشار على نطاق واسع إلى IEC 60270 لتقنيات قياس التفريغ الجزئي عالي الجهد. وبالنسبة إلى محولات القدرة من النوع الجاف، يكون IEC 60076-11 ذا صلة عادةً، بينما تُعالج المتطلبات العازلة ضمن سلسلة IEC 60076 الأوسع. وينبغي تأكيد الإصدار الدقيق المعمول به وفئة الجهد وتصميم المحول والمتطلبات الوطنية ومواصفات الشراء الخاصة بالمشروع.

من الأخطاء الشائعة في المشتريات طلب عبارة “اختبار PD وفق IEC” من دون تحديد جهد الاختبار ومعايير القبول ودائرة الاختبار وحد الضوضاء الخلفية ومنهج المعايرة وتنسيق التقرير ومعالجة أي نشاط مكتشف. وقد تترك هذه الصياغة مساحة كبيرة جدًا للتفسير.

لا يوجد بديل مسؤول لمتطلب قبول خاص بالمشروع. فتتأثر قيم الشحنة الظاهرية بترتيب الاختبار والسعة، ولا تصف النتيجة العددية وحدها شدة العيب بصورة كاملة. ولا تكون النتيجة المطابقة ذات قيمة إلا عندما يكون القياس صحيحًا وقابلًا للتتبع وذا صلة بالمعدات الموردة.

ما الذي تبدو عليه استراتيجية الفحص العملية

بالنسبة إلى المعدات الجديدة، يبدأ النهج الأقوى قبل القبول في المصنع. وينبغي أن تحدد المواصفات الفنية فئة العزل وبيئة الخدمة ونمط الحمل المتوقع وظروف التوافقيات وارتفاع موقع التركيب حيثما كان ذا صلة ومسؤوليات الاختبار والوثائق المطلوبة. وينبغي التعامل مع اختبار PD في المصنع باعتباره طبقة واحدة من الأدلة، إلى جانب الاختبارات الروتينية والاختبارات العازلة وفحوص الأبعاد والتوصيلات والفحص البصري ومراجعة سجلات التصنيع.

أثناء اختبار القبول في المصنع، ينبغي لموظفي الجودة التحقق من أن المحول المختبر هو الوحدة التي سيتم تسليمها، وليس مجرد نموذج ممثل. ويجب أن يحدد التقرير الرقم التسلسلي والجهد المقنن وتكوين الملفات وتاريخ الاختبار وموظفي الاختبار وترتيب القياس وبيانات المعايرة والاستنتاج النهائي. وإذا كانت النتيجة قريبة من الحد التعاقدي، فإن الاستجابة المناسبة ليست القبول أو الرفض تلقائيًا؛ بل هي مراجعة فنية لقابلية التكرار والنمط المحلل حسب الطور وفصل الضوضاء والمصدر المحتمل.

في الموقع، تُعد اختبارات خط الأساس وسجلات التشغيل الأولي الدقيقة ذات قيمة لأنها تنشئ مرجعًا للمقارنة لاحقًا. وبالنسبة إلى الأصول ذات العواقب العالية للفشل، قد يشمل تقييم الحالة الدوري اختبار PD خارج الخدمة، والمراقبة عبر الإنترنت، والطرق الصوتية، وتقنيات الترددات الفائقة الارتفاع، والفحص الحراري، والفحص البصري للتلوث أو التشقق، ومراجعة سجل الحمل ودرجة الحرارة. وتعتمد الطريقة المناسبة على مستوى الجهد وإمكانية الوصول والتداخل الخلفي وأهمية الأصل والقدرة على إخراج المحول من الخدمة.

• تحقق من الاتجاهات بدلًا من الاعتماد على قراءة منفردة معزولة.
• اربط بيانات PD بدرجة الحرارة والرطوبة والحمل وأحداث التبديل وسجل الصيانة.
• افحص نهايات الكابلات والجلب والتأريض والمعدات القريبة قبل استنتاج أن عزل الملف معيب.
• صعّد الإجراء فورًا عندما يرتفع نشاط التفريغ أو يتغير نمطه أو يظهر مع رائحة أو صوت غير طبيعي أو تتبع سطحي أو شذوذات في درجة الحرارة أو أحداث تشغيل الحماية.

تتطلب أحمال المقومات وإلكترونيات القدرة اهتمامًا أكبر

قد تعمل المحولات التي تغذي أنظمة المقومات أو معدات التحليل الكهربائي أو خطوط الطلاء الكهربائي أو تطبيقات السكك الحديدية أو أحمال التعدين أو التركيبات الأخرى لإلكترونيات القدرة في ظروف تختلف بصورة جوهرية عن الحمل الخطي التقليدي. ويمكن للتوافقيات أن تزيد الفواقد وارتفاع درجة الحرارة، بينما قد يضيف سلوك التبديل والظواهر العابرة للنظام إجهادًا على العزل والملحقات المتصلة. وينبغي تقييم تصميم المحول وطريقة التبريد ومجموعة التوصيل والتدريع ومخطط الحماية كنظام، بدلًا من تقييمها كمعلمات كتالوج منفصلة.

على سبيل المثال، ينبغي تقييم محول عزل ومقوم خاص مخصص لتشغيل المقومات الصناعية الشاق ليس فقط من حيث نسبة الجهد وتصنيف kVA، بل أيضًا من حيث افتراضات تحميل التوافقيات والهامش الحراري وتصميم الملفات النحاسية وتنسيق العزل وبيئة التركيب ومتطلبات IEC 60076 المعمول بها. وتمثل الإشارة إلى معيار مُعلن عنه دليلًا مفيدًا، لكنها لا تثبت أن جميع الإجهادات الخاصة بالمشروع قد عولجت.

وهنا أيضًا تحتاج فرق السلامة والمشتريات إلى التشكيك في العبارات العامة. فعبارة “النوع الجاف” لا تعني تلقائيًا أنه لا يحتاج إلى صيانة. وعبارة “لفائف نحاسية” لا تثبت تلقائيًا مقاومة PD. وعبارة “متوافق مع IEC” لا تحدد تلقائيًا اختبار القبول الذي أُجري فعليًا. وقد تكون هذه الأوصاف ذات صلة، ولكن فقط عندما ترتبط ببيانات تصميم قابلة للتتبع ووثائق اختبار وواجب التشغيل الفعلي.

تحديد متى تستلزم نتيجة PD اتخاذ إجراء

ينبغي أن تكون الاستجابة متناسبة مع العواقب والأدلة. فقد تتطلب إشارة مشوشة غير قابلة للتكرار أثناء اختبار موقعي تحسين ظروف القياس وتحديد موقع المصدر قبل اتخاذ قرار بشأن الأصل. أما النمط الداخلي القابل للتكرار الذي يزداد بمرور الوقت، ولا سيما في محول ذي أهمية حرجة عالية، فيتطلب تقييمًا منظمًا للمخاطر وربما تخطيطًا للتدخل.

الأسئلة الأساسية عملية: هل المصدر داخلي أم خارجي؟ هل النشاط مستقر أم متزايد أم مرتبط بظروف التشغيل؟ هل توجد أدلة مؤيدة من درجة الحرارة أو الفحص البصري أو الاختبار العازل أو أحداث الحماية؟ ما عاقبة الفشل، وهل يتوفر انقطاع مخطط له قبل أن تصبح المخاطر غير مقبولة؟

لذلك ينبغي التعامل مع التفريغ الجزئي باعتباره إنذارًا مبكرًا بشأن جودة العزل وتقادم العزل، وليس كتصنيف نجاح أو فشل مستقل. وبالنسبة إلى محول من نوع الراتنج المصبوب، توفر المواصفات المنضبطة وأدلة المصنع الصحيحة والتشغيل الأولي الدقيق والمتابعة القائمة على الحالة أفضل أساس لحماية الأفراد واستمرارية الإمداد.
