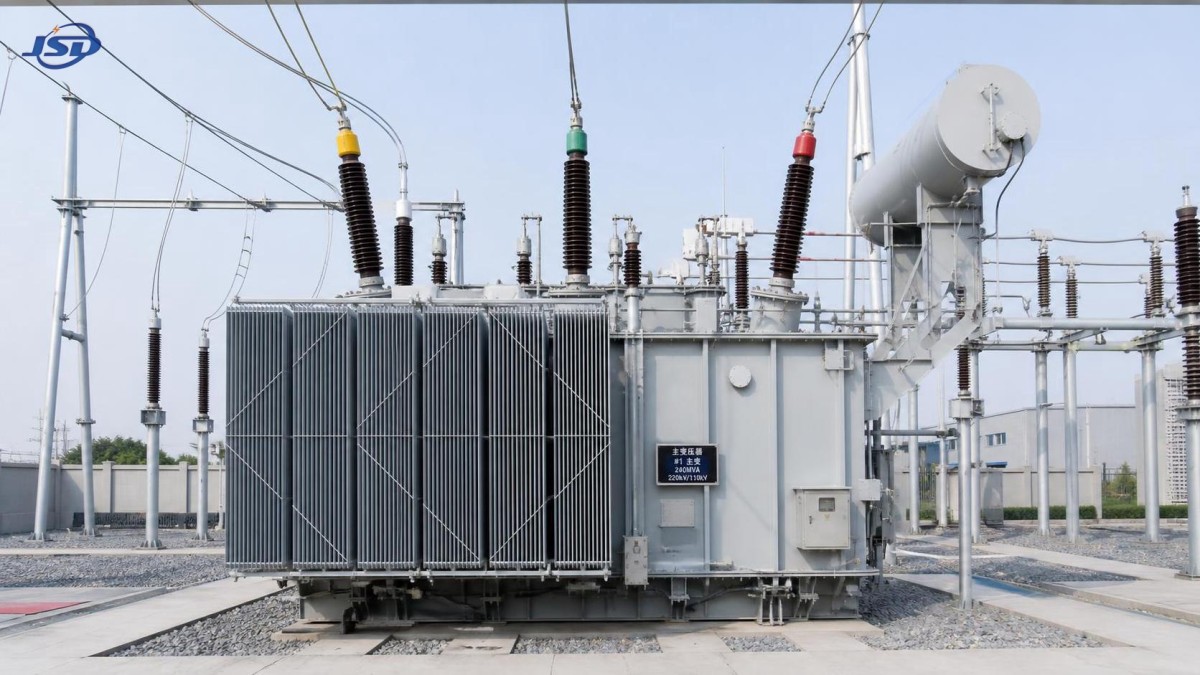

كيف تؤثر تصنيفات محولات القدرة في السعة وفواقد الطاقة وموثوقية الشبكة

تؤثر تصنيفات محولات القدرة بصورة مباشرة في سعة النظام وكفاءة التشغيل وموثوقية الشبكة على المدى الطويل. ويُعد فهم كيفية تفاعل سعة MVA وفئة الجهد والممانعة ومستوى العزل وأداء الفواقد أمراً أساسياً عند تقييم المعدات لتطبيقات المرافق والصناعة والطاقة المتجددة والبنية التحتية. ولا تمثل لوحة البيانات مجرد قائمة بمواصفات الشراء، بل تحدد نطاق التشغيل الذي يمكن للمحول ضمنه تقديم خدمة موثوقة دون فواقد مفرطة أو ارتفاع في الحرارة أو عدم استقرار الجهد أو تبعات غير مقبولة لواجبات الأعطال.

تكمن الصعوبة في أن التصنيفات لا يمكن تقييمها بصورة مستقلة. فقد يكون المحول ذا سعة اسمية كافية، لكنه يظل غير مناسب إذا كانت ممانعته غير متوافقة مع مستوى أعطال الشبكة، أو إذا كان تصنيف تبريده لا يتناسب مع الظروف المحيطة، أو إذا كان تنسيق عزله غير كافٍ للتعرض الفعلي لعمليات الفصل والبرق. لذلك يبدأ التقييم السليم بالنظام، وليس بالمحول وحده.

تصنيف السعة حد حراري، وليس توقعاً للطلب

القدرة المقننة لمحول القدرة، التي يُعبّر عنها عادةً بـ kVA أو MVA، هي القدرة الظاهرية التي يمكنه نقلها باستمرار تحت ظروف محددة. ويتحدد التصنيف أساساً بارتفاع درجة الحرارة المسموح به للملفات والزيت، والقدرة الحرارية للعزل، وترتيب التبريد، وافتراضات درجة الحرارة المحيطة، وظروف التحميل التي يعلنها المصنع.

بالنسبة إلى محول ثلاثي الطور، يتبع التيار المقنن مباشرةً من القدرة الظاهرية المقننة:

I = S / (√3 × V)

حيث إن S هي السعة ثلاثية الطور بوحدة VA، وV هو الجهد بين الخطوط بوحدة V. وهذه العلاقة أساسية، لكنها كثيراً ما تُغفل عند استخدام MVA الاسمية كاختصار لقدرة التحميل الفعلية. يحمل ملف الجهد الأعلى تياراً أقل عند نفس قيمة MVA، بينما قد يتطلب جانب الجهد المنخفض موصلات وجلب توصيلات ووصلات وتصنيفات معدات تبديل كبيرة جداً. لذلك يجب التحقق من قرارات السعة على جانبي المحول.

لا ينبغي الخلط بين التحميل المستمر وقدرة التحميل الزائد قصيرة المدة. يمكن لبعض التصاميم تحمل أحمال تتجاوز تصنيف لوحة البيانات لفترات محددة، خاصةً عندما يكون التحميل السابق منخفضاً ويتوفر هامش تبريد. لكن تقييم الحمل الزائد يتطلب نمذجة حرارية، وليس افتراضاً عاماً بأن «الأكبر أكثر أماناً». فالتشغيل المتكرر عند درجات حرارة مرتفعة يسرّع تقادم العزل. وبما أن حالة العزل الورقي عنصر محوري في عمر المحول، يمكن استهلاك هامش السعة الظاهري بسرعة إذا كانت درجة حرارة النقطة الساخنة مفرطة بشكل متكرر.

كما أن زيادة السعة عن الحاجة لها تبعاتها. فقد تكون فواقد الحمل في الوحدة المحمّلة بخفة أقل، لكن فواقد اللاحمل فيها تظل نشطة على مدار الساعة. وأفضل سعة ليست بالضرورة أكبر سعة يمكن تركيبها؛ بل هي السعة التي تلبي الطلب المتوقع ومتطلبات الطوارئ والظروف الموسمية وعدم يقين نمو الأحمال واقتصاديات الطاقة طوال دورة الحياة.

تصنيفات الجهد تحدد الواجهة الكهربائية

تحدد تصنيفات الجهد العالي والجهد المنخفض أكثر من نسبة التحويل. فهي تحدد الخلوصات واختيار الجلب وتصميم عزل الملفات ونطاق المآخذ ومتطلبات واجهة الكابلات والتوافق مع الشبكة الأوسع. فعلى سبيل المثال، يجب تقييم محول محدد بجهد 110/33 kV وفقاً لأعلى جهد فعلي للنظام، وليس فقط وفقاً لجهد التشغيل الاسمي.

تميز ممارسات IEC بين الجهد الاسمي وأعلى جهد للمعدات. وهذه التفرقة مهمة لأن متطلبات تحمل العزل وخلوصات المعدات ومستويات الاختبار ترتبط بأعلى جهد للنظام. وقد تتطلب شبكة تسمى «33 kV» معدات مصممة لفئة جهد أقصى أعلى، بحسب معيار النظام وممارسات التشغيل.

يمثل تنظيم الجهد مصدر قلق عملياً آخر. إذ يتغير جهد خرج المحول مع الحمل بسبب مقاومة الملفات ومفاعلتها. ويتوقف اتجاه هذا التغير ومقداره على تيار الحمل ومعامل القدرة. وقد تؤدي وحدة تبدو مناسبة عند الجهد الاسمي إلى ظروف غير مقبولة في قضبان الجهد المنخفض تحت حمل حثي كثيف، إذا لم تتم نمذجة نطاق المآخذ أو الممانعة أو منحنى جهد المصدر بشكل صحيح.

تُستخدم مغيرات المآخذ تحت الحمل عادةً عندما يلزم تنظيم الجهد أثناء التغذية، كما في محولات تغذية الشبكة ذات تغيرات الأحمال الكبيرة. وتكون وصلات المآخذ خارج الدائرة أبسط، وغالباً ما تكون كافية للتركيبات التي لا تُضبط فيها النسبة إلا خلال فترات التوقف المخطط لها. ولا يتمثل سؤال التقييم في ما إذا كان OLTC متفوقاً تقنياً؛ بل في ما إذا كان التغير المتوقع في جهد المصدر وجهد الحمل يتطلب تنظيماً نشطاً، وما إذا كان نظام الصيانة قادراً على دعمه.

تربط الممانعة أداء الجهد بأداء الأعطال

تُعد الممانعة المئوية، التي يُشار إليها عادةً بـ %Z، من أكثر تصنيفات محولات القدرة تأثيراً ومن أكثرها سوءاً في الفهم. وهي تمثل الجهد المطلوب لتمرير التيار المقنن عبر ملف محول مقصور الدائرة تحت ظروف اختبار محددة. وأثناء التشغيل، تؤثر في كل من هبوط الجهد والتيار المتاح أثناء عطل في جهة المصب.

يؤدي المحول ذو الممانعة المنخفضة عموماً إلى هبوط جهد أقل عند الحمل، وهو ما قد يبدو جذاباً للعمليات الصناعية الحساسة للجهد. إلا أن الممانعة المنخفضة تسمح أيضاً بتيار قصر أعلى. وقد يزيد ذلك من واجب الفصل والتحمل المفروض على قواطع الدائرة وقضبان التوصيل والكابلات ومحولات التيار وأجهزة الحماية. وقد تصبح معدات التبديل القائمة غير كافية بعد استبدال محول، حتى لو لم تتغير تصنيفات جهد المحول وMVA.

تقلل الممانعة الأعلى تيار العطل المتوقع، وقد تساعد في إبقاء واجب معدات التبديل ضمن الحدود. والمقابل هو هبوط جهد أكبر، واحتمال انخفاض أداء بدء تشغيل المحركات. وفي الشبكات التي تضم محركات كبيرة أو أفران قوسية أو مغيرات سرعة أو أحمال مقومات متذبذبة، تُحدد الممانعة الصحيحة عادةً من خلال دراسات منسقة لتدفق الأحمال والقصر وبدء المحركات والتوافقيات، بدلاً من قيمة عامة خاصة بالمرافق.

يجعل التشغيل على التوازي الالتزام بالممانعة أكثر أهمية. وينبغي أن تتمتع المحولات العاملة على التوازي بنسب جهد ومجموعات متجهات ومواضع مآخذ وإزاحة طور وخصائص ممانعة متوافقة. ويسبب عدم التطابق الكبير في الممانعة لكل وحدة تقاسماً غير متساوٍ للحمل. وقد يتعرض أحد المحولات للحمل الزائد بينما يبدو أن مجموعة المحولات المشتركة لديها سعة غير مستخدمة. ولا يحل تطابق تصنيفات MVA وحده هذه المشكلة.

تصنيفات الفواقد تحدد تكلفة التشغيل والهامش الحراري

تُفصل فواقد المحول عادةً إلى فواقد لاحمل وفواقد حمل. وتوجد فواقد اللاحمل، التي يشار إليها غالباً بفواقد القلب، كلما كان المحول مُغذّى. وهي ناتجة عن الفيض المغناطيسي في القلب وتتغير أساساً مع الجهد والتردد. أما فواقد الحمل فتنتج إلى حد كبير من مرور التيار عبر الملفات والفواقد الشاردة المرتبطة به في المكونات الإنشائية؛ وهي تزداد تقريباً مع مربع تيار الحمل.

ينبغي أن يشكل هذا التمييز منهجية التقييم. فقد تستهلك وحدة مُغذّاة باستمرار لكنها تعمل عند معامل حمل متوسط متواضع مقداراً كبيراً من الطاقة دون حمل طوال عمرها التشغيلي. وعلى العكس، قد يبرر المحول المحمل بشدة تصميماً بفواقد حمل أقل حتى لو كانت فواقد قلبه أعلى قليلاً. ويجب أن تستخدم مقارنة التكلفة السنوية منحنى الحمل المتوقع وسعر الطاقة ومنهج رسملة الفواقد وساعات التشغيل المحتملة، وليس مقارنة بسيطة للكفاءة عند نقطة تحميل اعتباطية واحدة.

غالباً ما تُذكر الكفاءة كنسبة مئوية، لكن النتيجة تتغير مع الحمل. وتقع نقطة أعلى كفاءة حيث تتساوى فواقد الحمل وفواقد اللاحمل، وهو ما قد لا يطابق نقطة التشغيل الاعتيادية للمشروع. والأسئلة الأكثر فائدة هي: ما الفواقد المضمونة عند درجة الحرارة المرجعية المحددة؟ هل تُدرج فواقد التبريد المساعدة بشكل منفصل؟ ما طريقة الاختبار المطبقة؟ وما التفاوت المسموح به بموجب المعيار والعقد الحاكمين؟

يوفر IEC 60076 الإطار الدولي المركزي لمتطلبات واختبارات محولات القدرة، حيث تغطي أجزاؤه ذات الصلة المتطلبات العامة وارتفاع درجة الحرارة ومستويات العزل وقدرة تحمل القصر وجوانب التصميم الأخرى. ومن المهم تحديد الإصدار المطبق وانحرافات المشروع والتزامات الاختبار في الجدول الفني. فعبارة «متوافق مع IEC 60076» وحدها لا تحدد متطلبات كاملة للفواقد أو العزل أو الاختبارات.

فئة التبريد وارتفاع درجة الحرارة يحكمان السعة القابلة للاستخدام في الموقع

يوضح رمز التبريد للمقيّم كيفية إزالة الحرارة. وبالنسبة إلى المحولات المغمورة بالزيت، يشير ONAN إلى تبريد الزيت الطبيعي والهواء الطبيعي. وتستخدم مراحل التبريد القسري مثل ONAF مراوح لزيادة طرح الحرارة، وقد تسمح بسعة مقننة أعلى. وتستخدم التصاميم الجافة ترتيبات تبريد بالهواء مثل AN أو AF بحسب تدفق الهواء الطبيعي أو القسري.

يجب مواءمة اختيار التبريد مع ظروف الموقع. إذ يمكن أن تؤدي درجة الحرارة المحيطة المرتفعة والتعرض للشمس والارتفاع عن سطح البحر والتهوية المحدودة وتراكم الغبار والتلوث الملحي وتصميم الغلاف إلى تقليل الأداء الحراري العملي. وقد لا يحقق المحول الخارجي المركب في حيز حار وسيئ التهوية نفس الهامش الحراري لوحدة اختبرت في ظروف محيطة قياسية. وبالمثل، فإن الاعتماد على المراوح في التشغيل المستمر الاعتيادي يضيف طلباً على الطاقة المساعدة واعتماداً على الصيانة. وينبغي مراجعة إنذارات تعطل المراوح والمجموعات الاحتياطية ومنطق التحكم وافتراضات التحميل الطارئ كجزء من فلسفة الحماية.

تحتاج ضمانات ارتفاع درجة الحرارة إلى قراءة دقيقة. فقد تكون للمحول سعة مقننة معلنة، ومع ذلك يتطلب خفض السعة عند درجة حرارة محيطة أو ارتفاع غير قياسيين. وينبغي أن تحدد المواصفة ظروف المرجع في الموقع، وأن تطلب من المورد الإعلان عن أي معاملات تصحيح. وهذا مهم بشكل خاص في التعدين ومنشآت المعالجة الساحلية والبنية التحتية للسكك الحديدية والمحطات الفرعية المغلقة، حيث تختلف الظروف البيئية اختلافاً جوهرياً عن الافتراضات القياسية.

مستوى العزل يتعلق بجهود النظام الزائدة، وليس بجهد الحالة المستقرة فقط

غالباً ما يُختزل تنسيق العزل في تمرين لاختيار فئة الجهد، إلا أن عزل المحول يجب أن يتحمل الأحداث العابرة إلى جانب جهد التشغيل العادي. إذ يمكن لنبضات البرق وزيادات جهد الفصل والعابرات عند استعادة العطل وظروف الرنين أن تُجهد الملفات والأطراف إلى مستويات تتجاوز قيم الحالة المستقرة كثيراً.

يجب تنسيق متطلبات مستوى العزل الأساسي وتحمل نبضات الفصل مع مانعات الصواعق وتكوين الخط ووصلات الكابلات وخصائص فصل القواطع وتخطيط المحطة الفرعية. وقد يفي المحول بمستوى العزل المحدد له، لكنه يواجه خطراً متزايداً إذا كانت مانعات الصواعق موضوعة بشكل سيئ أو ذات تصنيف غير كافٍ أو موصولة بأسلاك طويلة تضيف جهداً حثياً أثناء العابر السريع.

كما أن هندسة الملفات الداخلية مهمة. فقد تؤدي الزيادات المفاجئة ذات الجبهة السريعة إلى توزيع غير منتظم للجهد عبر اللفات قرب أطراف الخط. وهذا أحد أسباب وجوب أن تأخذ مراجعة تصميم المحول التطبيق في الحسبان: إذ يمكن لمحطة فرعية صناعية تُغذى بالكابلات، وطرف خط هوائي، ومنشأة متصلة بمحول قدرة، أن تفرض ظروفاً عابرة مختلفة حتى عند نفس الجهد الاسمي.

تؤثر مجموعة المتجهات وترتيب التأريض في الحماية والتوافقيات

يحدد اختيار مجموعة المتجهات توصيل الملفات وإزاحة الطور. وهو يؤثر في توافق التشغيل على التوازي ومسارات تيار التسلسل الصفري واستراتيجية التأريض واحتواء التوافقيات وعمل مرحلات الحماية. ويمكن لملف دلتا أن يوفر مساراً لبعض تيارات التوافقيات الثلاثية ويساعد على عزل مكونات التسلسل الصفري بين الأنظمة. ويمكن لملف نجمة مؤرض أن ينشئ نقطة تعادل للحماية من الأعطال الأرضية وأحمال التوزيع.

ينبغي اختيار هذه الخصائص كجزء من دراسة تأريض الشبكة، وليس نسخها من مشروع سابق. فعلى سبيل المثال، يكون ترتيب Dyn11 شائعاً في كثير من تطبيقات التوزيع والتطبيقات الصناعية لأنه يوفر نقطة تعادل على جانب الجهد المنخفض وإزاحة طور بمقدار 30 درجة. ومع ذلك، قد لا يكون مناسباً عندما تستخدم مجموعة توازٍ قائمة إزاحة مختلفة أو عندما تتطلب ترتيبات المحولات علاقة طور محددة.

تضيف أحمال المقومات والمحولات طبقة أخرى من التقييم. إذ يزيد التيار التوافقي من فواقد التيارات الدوامية والفواقد الشاردة، ما قد يسبب تسخيناً موضعياً لا يمثله تيار الحمل ذي التردد الأساسي وحده. وفي هذه الحالات، قد يتطلب المحول سعة مخفضة أو تصميم ملفات محسناً أو تدريعاً كهروستاتيكياً أو توصيلات بإزاحة طور أو مواصفة مخصصة لواجب التوافقيات.

بالنسبة إلى أنظمة إمداد التيار المستمر الصناعية، يوضح محول خاص للعزل والتقويم لماذا لا تكفي مقارنة لوحة البيانات التقليدية. فمع توفره بتكوينات من 50 kVA إلى 5000 kVA وخيارات جهد عالٍ 6 kV أو 10 kV أو 20 kV أو 35 kV، يجب تقييم هذه المعدات وفقاً لطوبولوجيا المقوم وتفاوت جهد الجانب الثانوي وترتيب النبضات وطيف التوافقيات ودورة الحمل الزائد المتوقعة ومتطلبات العزل. وقد يكون توصيل ثلاثي الطور Dyn11 أو Yyn0 مناسباً في تركيب معين، لكنه ينبغي أن ينتج عن دراسة النظام بدلاً من أن يكون اختياراً افتراضياً.

قدرة تحمل القصر هي متطلب للموثوقية

يولد تيار العطل قوى كهرومغناطيسية شديدة في ملفات المحول. ويمكن للإجهاد الميكانيكي أن يشوه الموصلات ويفكك هياكل التثبيت ويضعف العزل، حتى لو أزيل العطل خلال زمن الحماية العادي. ويتناول IEC 60076-5 قدرة محولات القدرة على تحمل القصر، لكن تقييم المشروع ينبغي أن يأخذ في الحسبان أيضاً مستوى أعطال الشبكة الفعلي وزمن إزالة الحماية وممارسة إعادة الإغلاق والتكرار المحتمل للأعطال العابرة.

غالباً ما تقلل المواقع الصناعية الكبيرة من تقدير التعرض للأعطال العابرة لأن اهتمامها يتجه إلى الحماية الداخلية للمحول. وتنشأ العديد من الأحداث الضارة في جهة المصب، مثل أعطال الكابلات أو قضبان التوصيل أو مغذيات المحركات. وقد لا تعمل الحماية التفاضلية لهذه الأعطال الخارجية، مما يترك المحول يتحمل تياراً عالياً إلى أن تزيل الحماية في جهة المصب العطل. ولذلك ينبغي أن تؤكد دراسات التنسيق أن أداء تحمل القصر المعلن مناسب للواجب الموثوق.

تحويل التصنيفات إلى مواصفة قابلة للدفاع عنها

يبدأ التقييم الفني المتين بترجمة دراسات الشبكة إلى متطلبات للمحول. ويحدد تحليل تدفق الأحمال التحميل الطبيعي وتحميل الطوارئ ونطاق الجهد وظروف القدرة غير الفعالة ومتطلبات المآخذ. وتحدد دراسات القصر أهداف الممانعة وواجب المعدات. ويحدد تحليل التوافقيات ما إذا كانت افتراضات الفواقد القياسية تظل صالحة. ويحدد تنسيق العزل مستويات التحمل واحتياجات الحماية من زيادة الجهد. ويحوّل التقييم الحراري قيود درجة الحرارة المحيطة والتبريد المحلية إلى تصنيف مستمر واقعي.

ينبغي أن تحدد المواصفة الناتجة بوضوح القدرة المقننة لكل مرحلة تبريد، وجهود الملفات وأعلى جهود المعدات، ونطاق المآخذ وواجب مغير المآخذ، ومجموعة المتجهات، والممانعة والتفاوت، وفواقد اللاحمل والحمل المضمونة، وحدود ارتفاع درجة الحرارة، ومستويات العزل، ومتطلبات تحمل القصر، والأطراف، وأجهزة المراقبة، والمعايير المطبقة، والاختبارات الروتينية، وأدلة اختبار النوع عند الاقتضاء، وتوقعات القبول في الموقع.

تستحق وثائق اختبارات المصنع نفس الاهتمام الذي يستحقه جدول التصميم. وتتحقق الاختبارات الروتينية عموماً من النسبة ومقاومة الملفات والممانعة والفواقد وأداء العزل والتشغيل الوظيفي حسب الاقتضاء. وبالنسبة إلى التركيبات الحرجة، ينبغي للمقيّم مراجعة نتائج النجاح/الفشل، وكذلك ما إذا كانت القيم المقاسة تتوافق مع القيم المضمونة وما إذا كان لأي انحراف آثار على التشغيل على التوازي أو إعدادات الحماية أو تكلفة الطاقة أو التوسع المستقبلي.

لا تصبح تصنيفات محولات القدرة ذات معنى إلا عند النظر إليها باعتبارها نظاماً متكاملاً من الحدود الكهربائية والحرارية والميكانيكية والتشغيلية. وقد يؤدي الاختيار على أساس MVA والجهد وحدهما إلى معدات تنجح في التغذية لكنها تؤدي بشكل ضعيف في ظروف الحمل أو العطل أو البيئة الفعلية. وتوفر حزمة التصنيفات المنسقة مع الدراسات والمعايير والحماية وواجبات دورة الحياة شيئاً أكثر قيمة من السعة الاسمية: خدمة متوقعة طوال العمر التشغيلي للشبكة.
