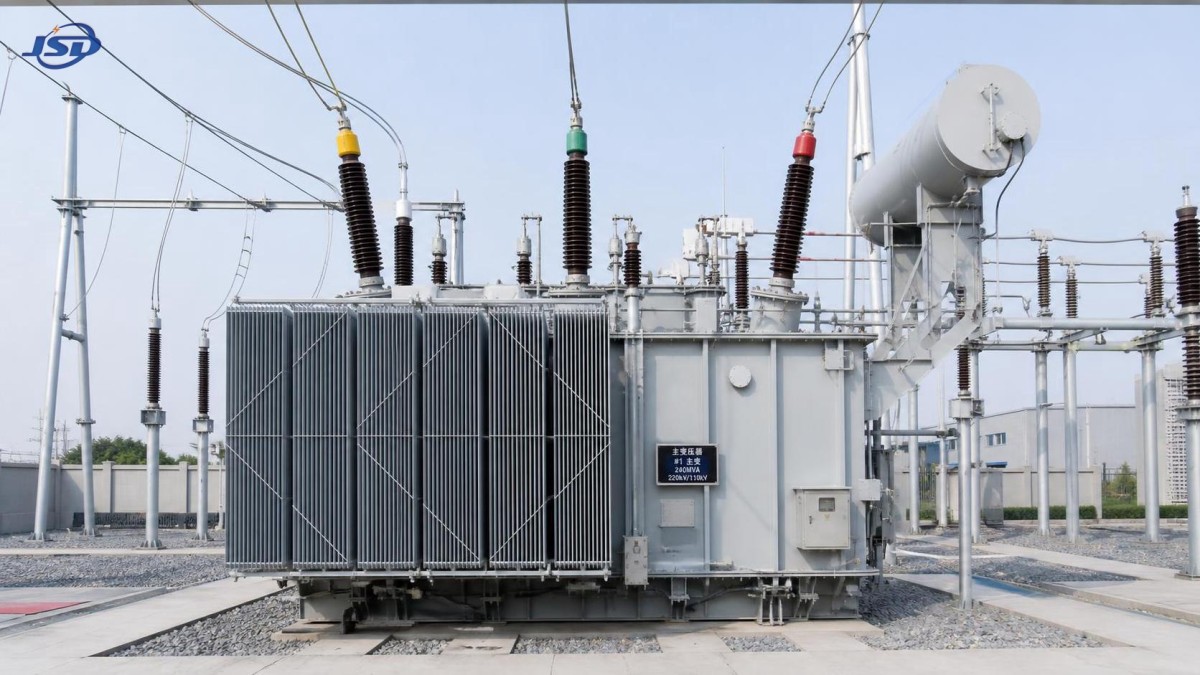

Como as características nominais dos transformadores de potência influenciam a capacidade, as perdas de energia e a confiabilidade da rede elétrica

As classificações de transformadores de potência influenciam diretamente a capacidade do sistema, a eficiência operacional e a confiabilidade da rede no longo prazo. Compreender como a capacidade em MVA, a classe de tensão, a impedância, o nível de isolamento e o desempenho de perdas interagem é essencial ao avaliar equipamentos para aplicações em concessionárias, indústria, energia renovável e infraestrutura. Uma placa de identificação não é apenas uma lista de especificações de aquisição: ela define a faixa operacional dentro da qual um transformador pode prestar serviço confiável sem perdas excessivas, sobreaquecimento, instabilidade de tensão ou consequências inaceitáveis relacionadas à capacidade de suportar faltas.

A dificuldade é que as classificações não podem ser avaliadas de forma independente. Um transformador com capacidade nominal suficiente ainda pode ser inadequado se sua impedância for incompatível com o nível de curto-circuito da rede, se sua classificação de resfriamento não corresponder às condições ambientais ou se sua coordenação de isolamento for insuficiente para a exposição real a manobras e descargas atmosféricas. Portanto, uma avaliação consistente começa pelo sistema, e não apenas pelo transformador.

A classificação de capacidade é um limite térmico, não uma previsão de demanda

A potência nominal de um transformador de potência, normalmente expressa em kVA ou MVA, é a potência aparente que ele pode transferir continuamente sob condições especificadas. A classificação é determinada principalmente pela elevação de temperatura permissível dos enrolamentos e do óleo, pela capacidade térmica do isolamento, pelo sistema de resfriamento, pelas premissas de temperatura ambiente e pelas condições de carregamento declaradas pelo fabricante.

Para um transformador trifásico, a corrente nominal decorre diretamente da potência aparente nominal:

I = S / (√3 × V)

onde S é a capacidade trifásica em VA e V é a tensão entre fases em V. Essa relação é básica, mas frequentemente é negligenciada quando o MVA nominal é usado como atalho para a capacidade de carga real. Um enrolamento de maior tensão conduz menos corrente para o mesmo MVA, enquanto o lado de baixa tensão pode exigir condutores, buchas, conexões e classificações de aparelhagem de manobra muito grandes. Portanto, as decisões de capacidade devem ser verificadas em ambos os lados do transformador.

O carregamento contínuo não deve ser confundido com a capacidade de sobrecarga de curta duração. Alguns projetos podem suportar cargas acima da classificação de placa por períodos definidos, especialmente quando o carregamento anterior foi baixo e há margem de resfriamento disponível. No entanto, a avaliação de sobrecarga requer modelagem térmica, e não a suposição geral de que “maior é mais seguro”. A operação repetida em alta temperatura acelera o envelhecimento do isolamento. Como a condição do isolamento de papel é fundamental para a vida útil do transformador, uma aparente margem de capacidade pode ser rapidamente consumida se a temperatura de ponto quente for rotineiramente excessiva.

O superdimensionamento também tem consequências. Uma unidade levemente carregada pode ter menores perdas em carga, mas suas perdas em vazio permanecem energizadas 24 horas por dia. A melhor capacidade não é necessariamente a maior capacidade que pode ser instalada; é a capacidade que atende à demanda prevista, aos requisitos de contingência, às condições sazonais, à incerteza do crescimento da carga e à economia energética do ciclo de vida.

As classificações de tensão estabelecem a interface elétrica

As classificações de alta e baixa tensão definem mais do que a relação de transformação. Elas determinam distâncias de isolamento, seleção de buchas, projeto do isolamento dos enrolamentos, faixa de taps, requisitos de interface com cabos e compatibilidade com a rede mais ampla. Um transformador especificado para 110/33 kV, por exemplo, deve ser avaliado em relação à tensão máxima real do sistema, e não apenas à tensão nominal de operação.

A prática IEC distingue a tensão nominal da tensão máxima para o equipamento. Essa distinção é importante porque os requisitos de suportabilidade do isolamento, as distâncias de isolamento do equipamento e os níveis de ensaio estão relacionados à tensão máxima do sistema. Uma rede denominada “33 kV” pode exigir equipamento projetado para uma classe de tensão máxima superior, dependendo da norma do sistema e da prática operacional.

A regulação de tensão é outra preocupação prática. A tensão de saída do transformador muda com a carga devido à resistência e à reatância dos enrolamentos. A direção e a magnitude dessa mudança dependem da corrente de carga e do fator de potência. Uma unidade que parece adequada na tensão nominal pode criar condições inaceitáveis no barramento de baixa tensão sob carga indutiva elevada se a faixa de taps, a impedância ou o perfil de tensão a montante não tiver sido adequadamente modelado.

Comutadores de taps sob carga são normalmente utilizados quando a tensão deve ser regulada com o equipamento energizado, como em transformadores de alimentação da rede com variação significativa de carga. Pontes de taps sem carga são mais simples e frequentemente adequadas para instalações em que a relação é ajustada apenas durante paradas programadas. A questão de avaliação não é se um OLTC é tecnicamente superior; é se a variação esperada na tensão da fonte e na tensão de carga exige regulação ativa, e se o regime de manutenção pode suportá-la.

A impedância vincula o desempenho de tensão ao desempenho em faltas

A impedância percentual, comumente indicada como %Z, é uma das classificações mais importantes e mais mal compreendidas dos transformadores de potência. Ela representa a tensão necessária para fazer circular a corrente nominal através de um enrolamento de transformador em curto-circuito sob condições de ensaio definidas. Em operação, ela influencia tanto a queda de tensão quanto a corrente disponível durante uma falta a jusante.

Um transformador de menor impedância geralmente produz menor queda de tensão sob carga, o que pode parecer atraente para processos industriais sensíveis à tensão. Contudo, uma impedância menor também permite uma corrente de curto-circuito mais alta. Isso pode aumentar a capacidade de interrupção e suportabilidade exigida de disjuntores, barramentos, cabos, transformadores de corrente e dispositivos de proteção. A aparelhagem de manobra existente pode se tornar inadequada após a substituição de um transformador, mesmo quando as classificações de tensão e MVA do transformador permanecem inalteradas.

Uma impedância mais alta reduz a corrente de falta presumida e pode ajudar a manter os esforços sobre a aparelhagem de manobra dentro dos limites. A contrapartida é uma maior queda de tensão e um possível desempenho reduzido na partida de motores. Em redes com grandes motores, fornos a arco, acionamentos de velocidade variável ou cargas retificadoras flutuantes, a impedância correta normalmente é determinada por estudos coordenados de fluxo de carga, curto-circuito, partida de motores e harmônicos, e não por um valor genérico de concessionária.

A operação em paralelo torna a disciplina de impedância ainda mais importante. Transformadores operando em paralelo devem ter relações de tensão, grupos vetoriais, posições de taps, deslocamento de fase e características de impedância compatíveis. Uma incompatibilidade significativa na impedância por unidade causa compartilhamento desigual de carga. Um transformador pode sobrecarregar enquanto o banco combinado parece ter capacidade não utilizada. A correspondência apenas das classificações em MVA não resolve o problema.

As classificações de perdas determinam o custo operacional e a margem térmica

As perdas de transformadores são normalmente separadas em perdas em vazio e perdas em carga. A perda em vazio, frequentemente chamada de perda no núcleo, está presente sempre que o transformador está energizado. Ela é causada pelo fluxo magnético no núcleo e varia principalmente com a tensão e a frequência. A perda em carga é produzida em grande parte pela corrente que circula pelos enrolamentos e pelas perdas dispersas associadas em componentes estruturais; ela aumenta aproximadamente com o quadrado da corrente de carga.

Essa distinção deve orientar o método de avaliação. Uma unidade energizada continuamente, mas operando com um fator de carga médio moderado, pode acumular consumo substancial de energia em vazio ao longo de sua vida útil. Em contrapartida, um transformador muito carregado pode justificar um projeto com menores perdas em carga, mesmo que suas perdas no núcleo sejam um pouco mais altas. A comparação de custo anual deve utilizar o perfil de carga esperado, o preço da energia, a abordagem de capitalização de perdas e as prováveis horas de operação — não uma simples comparação de eficiência em um ponto de carga arbitrário.

A eficiência é frequentemente citada como percentual, mas o resultado varia com a carga. O ponto de máxima eficiência ocorre quando a perda em carga é igual à perda em vazio, o que pode não coincidir com o ponto normal de operação do projeto. Perguntas mais úteis são: Quais são as perdas garantidas na temperatura de referência especificada? As perdas auxiliares de resfriamento estão incluídas separadamente? Qual método de ensaio se aplica? Qual tolerância é permitida pela norma aplicável e pelo contrato?

A IEC 60076 fornece a estrutura internacional central para requisitos e ensaios de transformadores de potência, com partes relevantes que abrangem requisitos gerais, elevação de temperatura, níveis de isolamento, capacidade de suportar curto-circuitos e outros aspectos de projeto. É importante especificar a edição aplicável, os desvios do projeto e as obrigações de ensaio na especificação técnica. Apenas “em conformidade com IEC 60076” não define um requisito completo de perdas, isolamento ou ensaio.

A classe de resfriamento e a elevação de temperatura regem a capacidade utilizável em campo

A designação de resfriamento informa ao avaliador como o calor é removido. Para transformadores imersos em óleo, ONAN indica resfriamento com óleo natural e ar natural. Estágios de resfriamento forçado, como ONAF, utilizam ventiladores para aumentar a dissipação de calor e podem permitir maior capacidade nominal. Projetos do tipo seco utilizam sistemas de resfriamento a ar, como AN ou AF, dependendo do fluxo de ar natural ou forçado.

A seleção do resfriamento deve estar alinhada às condições do local. Temperatura ambiente elevada, exposição solar, altitude, ventilação restrita, acúmulo de poeira, contaminação salina e projeto do invólucro podem reduzir o desempenho térmico prático. Um transformador externo instalado em um pátio quente e mal ventilado pode não atingir a mesma margem térmica que uma unidade ensaiada em condições ambiente padrão. Da mesma forma, depender de ventiladores para a operação contínua normal introduz demanda de energia auxiliar e dependência de manutenção. Alarmes de falha dos ventiladores, grupos redundantes, lógica de controle e premissas de carregamento de emergência devem ser analisados como parte da filosofia de proteção.

As garantias de elevação de temperatura exigem leitura cuidadosa. Um transformador pode ter uma capacidade nominal declarada e ainda exigir redução de capacidade sob temperatura ambiente ou altitude não padronizadas. A especificação deve indicar as condições de referência do local e exigir que o fornecedor declare quaisquer fatores de correção. Isso é particularmente relevante em mineração, instalações de processamento costeiras, infraestrutura ferroviária e subestações fechadas, onde as condições ambientais diferem substancialmente das premissas padrão.

O nível de isolamento refere-se às sobretensões do sistema, não apenas à tensão em regime permanente

A coordenação de isolamento é frequentemente reduzida a um exercício de seleção de classe de tensão, mas o isolamento do transformador deve suportar eventos transitórios, bem como a tensão normal de operação. Impulsos atmosféricos, surtos de manobra, transitórios de recuperação após faltas e condições de ressonância podem submeter enrolamentos e terminais a esforços muito além dos valores de regime permanente.

Os requisitos de nível básico de isolamento e de suportabilidade a impulso de manobra devem ser coordenados com para-raios, configuração das linhas, conexões de cabos, características de manobra dos disjuntores e layout da subestação. Um transformador pode atender ao nível de isolamento especificado e ainda enfrentar risco elevado se os para-raios estiverem mal posicionados, tiverem classificação inadequada ou forem conectados por condutores longos que adicionam tensão indutiva durante transitórios rápidos.

A geometria interna dos enrolamentos também é importante. Surtos de frente rápida podem produzir distribuição não uniforme de tensão entre espiras próximas aos terminais de linha. Essa é uma razão pela qual a análise do projeto do transformador deve considerar a aplicação: uma subestação industrial alimentada por cabo, um terminal de linha aérea e uma instalação conectada a conversores podem impor condições transitórias diferentes, mesmo na mesma tensão nominal.

O grupo vetorial e o arranjo de aterramento afetam a proteção e os harmônicos

A seleção do grupo vetorial define a conexão dos enrolamentos e o deslocamento de fase. Ela afeta a compatibilidade em paralelo, os caminhos de corrente de sequência zero, a estratégia de aterramento, a contenção de harmônicos e a operação dos relés de proteção. Um enrolamento em delta pode fornecer um caminho para determinadas correntes harmônicas triplas e ajudar a isolar componentes de sequência zero entre sistemas. Um enrolamento em estrela aterrada pode estabelecer um ponto neutro para proteção contra faltas à terra e cargas de distribuição.

Essas características devem ser selecionadas como parte do estudo de aterramento da rede, e não copiadas de um projeto anterior. Por exemplo, um arranjo Dyn11 é comum em muitas aplicações de distribuição e industriais porque fornece um neutro no lado de baixa tensão e uma defasagem de 30 graus. No entanto, ele pode não ser adequado quando um banco paralelo existente utiliza um deslocamento diferente ou quando arranjos de conversores exigem uma relação de fase específica.

Cargas de retificadores e conversores adicionam outra camada de avaliação. A corrente harmônica aumenta as perdas por correntes parasitas e as perdas dispersas, criando potencialmente aquecimento localizado que não é representado apenas pela corrente de carga na frequência fundamental. Nesses casos, o transformador pode exigir capacidade reduzida, projeto aprimorado dos enrolamentos, blindagem eletrostática, conexões com defasagem de fase ou uma especificação dedicada para serviço com harmônicos.

Para sistemas industriais de alimentação CC, umTransformador Especial de Isolação e Retificador ilustra por que a comparação convencional de placas de identificação é insuficiente. Disponível em configurações de 50 kVA a 5000 kVA com opções de alta tensão de 6 kV, 10 kV, 20 kV ou 35 kV, esse equipamento deve ser avaliado quanto à topologia do retificador, tolerância de tensão secundária, arranjo de pulsos, espectro harmônico, ciclo de sobrecarga esperado e requisito de isolamento. Uma conexão trifásica Dyn11 ou Yyn0 pode ser adequada em uma determinada instalação, mas deve resultar do estudo do sistema, e não servir como seleção padrão.

A capacidade de suportar curto-circuito é um requisito de confiabilidade

A corrente de falta cria forças eletromagnéticas severas nos enrolamentos do transformador. O esforço mecânico pode deformar condutores, afrouxar estruturas de fixação e comprometer o isolamento, mesmo que a falta seja eliminada dentro do tempo normal de proteção. A IEC 60076-5 trata da capacidade dos transformadores de potência de suportar curtos-circuitos, mas a avaliação do projeto também deve considerar o nível real de curto-circuito da rede, o tempo de eliminação pela proteção, a prática de religamento e a possível frequência de faltas passantes.

Grandes instalações industriais frequentemente subestimam a exposição a faltas passantes porque sua atenção está direcionada à proteção interna do transformador. Muitos eventos danosos têm origem a jusante, como faltas em cabos, faltas em barramentos ou falhas em alimentadores de motores. A proteção diferencial pode não atuar para essas faltas externas, deixando o transformador conduzir alta corrente até que a proteção a jusante elimine a falta. Portanto, os estudos de coordenação devem confirmar que o desempenho declarado de suportabilidade a curto-circuito é adequado ao esforço previsível.

Transformando classificações em uma especificação tecnicamente defensável

Uma avaliação técnica robusta começa traduzindo os estudos da rede em requisitos para o transformador. A análise de fluxo de carga define o carregamento normal e de contingência, a faixa de tensão, as condições de potência reativa e os requisitos de taps. Os estudos de curto-circuito estabelecem metas de impedância e esforço dos equipamentos. A análise harmônica identifica se as premissas padrão de perdas permanecem válidas. A coordenação de isolamento define os níveis de suportabilidade e as necessidades de proteção contra surtos. A avaliação térmica converte as restrições locais de temperatura ambiente e resfriamento em uma classificação contínua realista.

A especificação resultante deve identificar claramente a potência nominal por estágio de resfriamento, as tensões dos enrolamentos e as tensões máximas do equipamento, a faixa de taps e o serviço do comutador de taps, o grupo vetorial, a impedância e a tolerância, as perdas garantidas em vazio e em carga, os limites de elevação de temperatura, os níveis de isolamento, os requisitos de suportabilidade a curto-circuito, os terminais, os dispositivos de monitoramento, as normas aplicáveis, os ensaios de rotina, as evidências de ensaios de tipo quando relevantes e as expectativas de aceitação no local.

A documentação dos ensaios de fábrica merece a mesma atenção que a especificação de projeto. Os ensaios de rotina geralmente verificam relação de transformação, resistência dos enrolamentos, impedância, perdas, desempenho do isolamento e operação funcional, conforme aplicável. Para instalações críticas, o avaliador deve analisar não apenas os resultados de aprovação/reprovação, mas também se os valores medidos estão alinhados aos valores garantidos e se qualquer desvio tem implicações para operação em paralelo, ajustes de proteção, custo de energia ou expansão futura.

As classificações de transformadores de potência tornam-se significativas somente quando vistas como um sistema integrado de limites elétricos, térmicos, mecânicos e operacionais. Selecionar somente com base em MVA e tensão pode fornecer equipamentos que são energizados com sucesso, mas apresentam desempenho insatisfatório sob condições reais de carga, falta ou ambiente. Um conjunto de classificações coordenado com estudos, normas, proteção e ciclo de vida operacional oferece algo mais valioso do que capacidade nominal: serviço previsível ao longo da vida operacional da rede.
