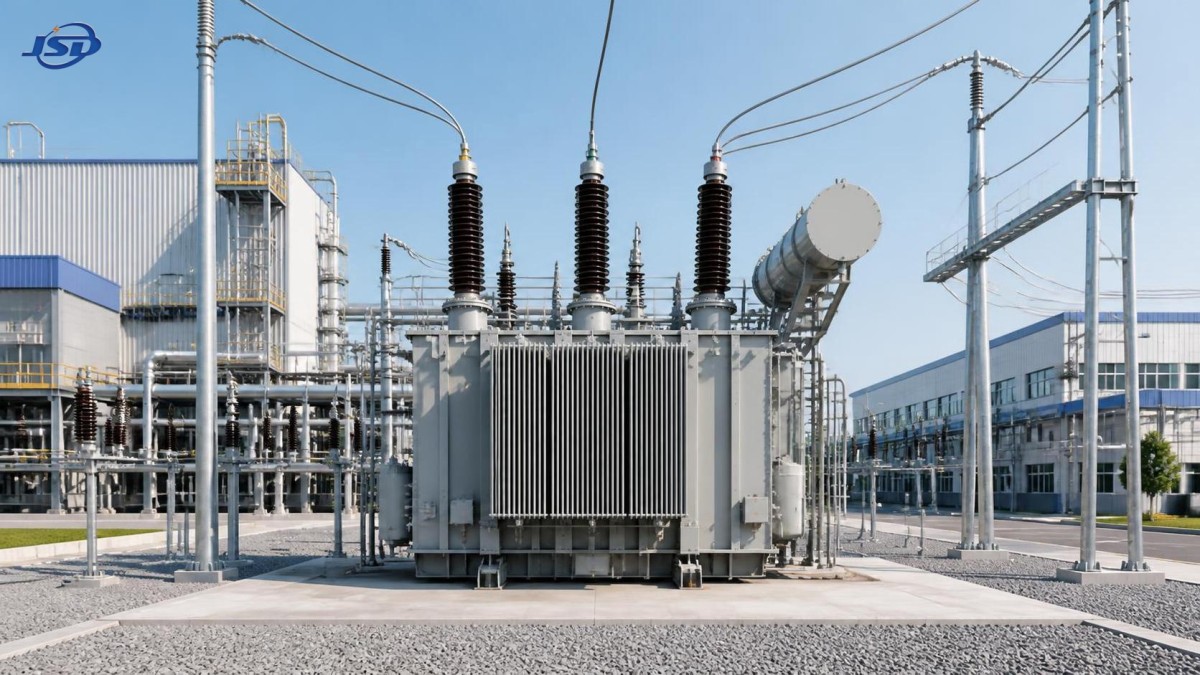

Что такое силовой трансформатор? Основные области применения в промышленных и коммунальных электросетевых системах

Команда технического обслуживания может сначала заметить проблему как регулярно возникающую неприятность, а не как крупное электрическое событие: двигатели с трудом запускаются, чувствительные системы управления перезагружаются, освещение тускнеет при подключении большой нагрузки или производственную линию приходится останавливать после неисправности фидера. В энергосистеме симптомом может быть жалоба на напряжение на границе зоны обслуживания или трудность подключения новой нагрузки. Источником проблемы не всегда является трансформатор, однако он часто занимает центральное место в расследовании, поскольку находится между уровнями напряжения и определяет, какой объем мощности может безопасно передаваться через эту часть сети.

Именно здесь базовый вопрос приобретает практическое значение: что такое силовой трансформатор и что он фактически делает в промышленной или коммунальной электросетевой системе? Понимание его роли помогает избежать распространенной ошибки — рассматривать каждую проблему с напряжением как проблему кабеля, распределительного устройства или нагрузки, не проверяя, правильно ли выбрано номинальное значение, настроено, охлаждается и защищено оборудование преобразования напряжения.

Оборудование, соединяющее разные уровни напряжения

Силовой трансформатор — это статическое электрическое устройство, передающее энергию переменного тока из одной цепи в другую посредством электромагнитной индукции. Его основная задача — изменять напряжение при сохранении неизменной частоты электрического тока. Он может повышать напряжение для эффективной передачи на расстояние, понижать его для использования оборудованием или обеспечивать электрическую изоляцию между участками системы.

Базовая конструкция включает магнитопровод из электротехнической стали и две или более обмотки. Когда переменный ток протекает через первичную обмотку, он создает в магнитопроводе изменяющийся магнитный поток. Этот поток индуцирует напряжение во вторичной обмотке. Соотношение напряжений в основном зависит от коэффициента трансформации между обмотками. Большее число витков на вторичной стороне создает более высокое напряжение; меньшее число витков — более низкое.

Процесс звучит просто, но важен контекст эксплуатации. Трансформатор должен выдерживать ожидаемую нагрузку, переносить коммутационные и, где применимо, грозовые воздействия, отводить тепло и поддерживать подходящее напряжение на приемной стороне. Если хотя бы одно из этих условий упущено, даже технически правильное соотношение напряжений может привести к ненадежной работе.

В повседневных обсуждениях термин «силовой трансформатор» иногда широко используется почти для любого трансформатора в электрической сети. В более строгом контексте энергосистем он часто относится к более крупным агрегатам, используемым на электростанциях, в сетях передачи и на подстанциях. Распределительные трансформаторы обычно являются последней ступенью понижения напряжения перед поступлением электроэнергии на объекты или к местным потребителям. Оба типа основаны на одном и том же электромагнитном принципе, но условия их установки, мощности, классы напряжения и эксплуатационные приоритеты могут существенно различаться.

Почему напряжение необходимо изменять до передачи электроэнергии или ее подачи на оборудование

Передача электроэнергии на большие расстояния при низком напряжении требует более высокого тока для той же мощности. Более высокий ток увеличивает потери в проводниках и может потребовать более крупных кабелей или воздушных проводников. Поэтому энергокомпании используют ступени повышающих трансформаторов рядом с источниками генерации для повышения напряжения перед передачей. На подстанциях другие трансформаторы постепенно понижают это напряжение для региональных распределительных сетей.

К моменту поступления электроэнергии на промышленное предприятие, в коммерческое здание, больницу или инфраструктурный проект входное питание все еще может быть значительно выше напряжения, необходимого для двигателей, освещения, панелей управления и распределительных щитов низкого напряжения. Понижающий трансформатор устраняет этот разрыв.

Например, объект, питаемый средним напряжением, может нуждаться в трансформаторе, преобразующем входной уровень в 0.4 kV для нагрузок низкого напряжения. Такая схема позволяет объекту получать электроэнергию при практичном распределительном напряжении, одновременно эксплуатируя оборудование, рассчитанное на его местную низковольтную систему. Она также предоставляет проектировщикам контролируемую точку для координации защит, учета, решений по заземлению и планирования будущих нагрузок.

Когда выбор трансформатора становится реальной эксплуатационной задачей

На промышленном объекте решения по трансформаторам обычно возникают при расширении предприятия, замене устаревшего электрооборудования, добавлении частотно-регулируемых приводов или установке технологической линии с высоким потреблением. Первым соблазном является выбор агрегата только на основе текущей подключенной нагрузки. Такой подход может быть рискованным, поскольку подключенная нагрузка не равна одновременному спросу, а спрос не равен тепловой нагрузке трансформатора в фактических условиях окружающей среды.

Рассмотрим предприятие с крупными двигателями. Во время запуска некоторые схемы двигателей могут создавать значительный временный спрос на ток. Если трансформатор, вышестоящий фидер и настройки защиты не были оценены совместно, просадка напряжения может нарушить работу систем управления или другого оборудования. И наоборот, выбор чрезмерно крупного агрегата без учета рабочей нагрузки может повысить ненужные потери холостого хода и стоимость оборудования. Подходящий выбор зависит от профиля нагрузки объекта, способа запуска, коэффициента мощности, содержания гармоник, запланированного роста и условий вентиляции, а не только от значения на паспортной табличке.

Энергосистемы сталкиваются со связанной, но более широкой задачей. Трансформатору может потребоваться обслуживать сезонные изменения спроса, распределенную генерацию из возобновляемых источников, реконфигурацию фидеров или растущую клиентскую базу. Регулирование напряжения и настройки ответвлений становятся важными, поскольку удовлетворительное напряжение при одном уровне нагрузки может перестать быть удовлетворительным при изменении состояния сети. Поэтому силовой трансформатор является частью более крупной системы, а не отдельной закупкой.

Распространенные заблуждения, ведущие к неверным решениям

«Трансформатор создает энергию».

Это не так. Трансформатор передает электрическую энергию между цепями и изменяет напряжение и ток пропорционально коэффициенту трансформации обмоток. В магнитопроводе и обмотках возникают потери, поэтому выходная мощность немного ниже входной. Его назначение — эффективная и пригодная для использования передача, а не генерация энергии.

«Номинал kVA говорит мне все».

Мощность имеет существенное значение, но это лишь одна часть решения. Подходящий агрегат также должен соответствовать первичному и вторичному напряжению, частоте, схеме соединения или векторной группе, где это применимо, сопротивлению короткого замыкания, классу изоляции, способу охлаждения, условиям установки и применимым требованиям проекта. Два трансформатора с одинаковым номиналом kVA могут по-разному работать в одной сети, поскольку их сопротивление и конфигурация влияют на ток короткого замыкания и параллельную работу.

«Сухие и жидкостные трансформаторы взаимозаменяемы».

Они выполняют одну и ту же основную электрическую функцию, но различаются охлаждающей средой, требованиями к установке, соображениями пожарной безопасности, практиками обслуживания и экологическими ограничениями. Жидкостные агрегаты широко используются во многих наружных применениях и установках большой мощности. Сухие трансформаторы часто рассматриваются там, где на проект влияют внутренняя установка, пожарные характеристики, снижение проблем, связанных с жидкостью, или условия пространства. Окончательный выбор должен основываться на электрическом проекте и местных требованиях, а не на общем предпочтении.

«Если напряжение неправильное, значит трансформатор неисправен».

Проблемы с напряжением могут возникать из-за длины фидера, сечения проводников, плохих соединений, чрезмерной нагрузки, неправильного положения ответвления, колебаний вышестоящего питания, гармонических искажений либо проблем с защитой и управлением. Трансформатор следует проверить, но его замена до выявления причины может привести к потере времени и оставить фактическую неисправность без устранения.

Практический способ оценки применения

Начните со стороны источника и стороны нагрузки. Зафиксируйте фактическое или заданное входное напряжение, требуемое выходное напряжение, частоту системы, схему заземления и ожидаемый тип нагрузки. Эти сведения определяют, подходит ли базовая электрическая конфигурация трансформатора.

Затем изучите характер нагрузки. Работает ли объект с достаточно стабильной нагрузкой или циклически переходит от легкого режима к резким пикам? Имеются ли крупные двигатели, сварочное оборудование, выпрямители, системы UPS, приводы или зарядное оборудование? Нелинейные нагрузки могут создавать гармоники, повышающие нагрев обмоток и связанных проводников. Трансформатор, выбранный для обычных линейных нагрузок, может потребовать дополнительной оценки, если нагрузка включает значительную долю силового электронного оборудования.

Затем оцените физическое место установки. Внутренние трансформаторные помещения, подвалы, крыши, запыленные цеха, горнодобывающие среды и подстанции возобновляемой энергетики предъявляют разные требования. Вентиляцию, температуру окружающей среды, зазоры, влажность, доступ для осмотра, ограничения по шуму и меры пожарной безопасности следует учитывать до прибытия оборудования на объект. Эти детали часто обнаруживаются слишком поздно, когда агрегат уже задан в спецификации, но трассировка кабелей, воздушный поток в помещении или доступ для перемещения остаются неразрешенными.

Координация защиты — еще один важный этап. Предохранители, автоматические выключатели, реле, защита от перенапряжений и нижестоящие защитные устройства должны работать совместно. Сопротивление трансформатора влияет на доступный ток короткого замыкания, тогда как пусковой ток может влиять на поведение при включении. Настройки должны разрабатываться квалифицированными инженерами-электриками с использованием фактических данных системы. Недостаточно копировать настройки с другого объекта с аналогичным номиналом трансформатора.

Один вариант распределительного уровня для объектов среднего напряжения

Если проекту требуется понизить питание 10 kV до 0.4 kV, может рассматриваться распределительная конструкция сухого типа с литой изоляцией, если ее монтажные характеристики соответствуют проекту. Распределительный трансформатор сухого типа с литой изоляцией 10 kV предназначен для понижающей трансформации с 10 kV до 0.4 kV и доступен в диапазоне мощностей 30–2500 kVA. Такой диапазон может быть актуален для объектов с различными распределительными потребностями — от инженерных систем небольших зданий до более крупных участков предприятия.

Его заявленная конструкция включает сердечник из холоднокатаной текстурированной кремнистой электротехнической стали, обмотку высокого напряжения из медной ленты, обмотку низкого напряжения из медной фольги и изоляционные материалы на основе смолы. На практике эти конструктивные особенности связаны с электрическими характеристиками, механической прочностью, целостностью изоляции и теплоотводом, однако они не отменяют необходимости проверки всей проектной схемы установки.

Для проектов, где важно планирование непрерывности работы, указанную систему температурной защиты и управления, а также возможность эксплуатации с принудительным воздушным охлаждением следует рассматривать вместе с проектом вентиляции объекта и правилами эксплуатации. В информации о продукте также указаны варианты ответвлений высокого напряжения, при этом напряжение, мощность, частота, векторная группа и потери могут быть настроены индивидуально. Эти параметры следует подтверждать на раннем этапе, особенно если входное напряжение энергоснабжающей организации не полностью совпадает с номинальным предположением проекта.

Признаки, требующие профессионального обследования

Некоторые состояния трансформатора не следует устранять обычными эксплуатационными регулировками. Повторные срабатывания защиты, необъяснимый перегрев, необычный гул, резко меняющийся по характеру, видимые повреждения изоляции, стойкий запах, ослабленные или обесцвеченные клеммы либо признаки влаги требуют своевременной оценки квалифицированным персоналом. Для агрегата сухого типа заблокированные пути вентиляции и накопившаяся пыль также могут способствовать повышению температуры, особенно в промышленной среде.

Дисбаланс напряжения на нижестоящей стороне может указывать на неравномерную нагрузку, плохие соединения, проблемы на стороне питания или неисправность трансформатора либо подключенных проводников. Прежде чем делать выводы, необходимо провести измерения подходящими приборами и с соблюдением безопасных процедур. Сравнение фазных напряжений, тока нагрузки, показаний температуры и состояния соединений может сузить область поиска. Электрическое отключение, испытания, ремонт и изменение настроек защиты должны выполняться в соответствии с утвержденными рабочими процедурами.

Как не допустить, чтобы трансформатор стал забытой частью системы

Силовой трансформатор часто тихо работает длительное время, поэтому им могут пренебрегать, пока проблема не станет критичной. Лучший подход — включить его в обычное планирование технического обслуживания электрооборудования. Поддерживайте зоны вентиляции свободными, проверяйте доступные соединения во время плановых остановок, пересматривайте нагрузку при добавлении нового оборудования и расследуйте повторяющиеся сигналы тревоги, а не просто сбрасывайте их. При изменении нагрузок объекта пересматривайте рабочий режим трансформатора, вместо того чтобы предполагать, что первоначальный выбор по-прежнему подходит.

Основная идея проста: трансформатор — это не просто устройство для изменения напряжения. Это спроектированное звено между условиями питания и реальными рабочими нагрузками. Когда соотношение напряжений, мощность, охлаждение, защита, среда установки и будущий спрос рассматриваются в совокупности, он может поддерживать стабильное распределение в коммунальных сетях, промышленных объектах, системах возобновляемой энергетики и критически важных зданиях. Когда эти факторы рассматриваются раздельно, даже трансформатор с правильно выбранным номиналом может стать слабым звеном в остальной работоспособной электрической системе.
