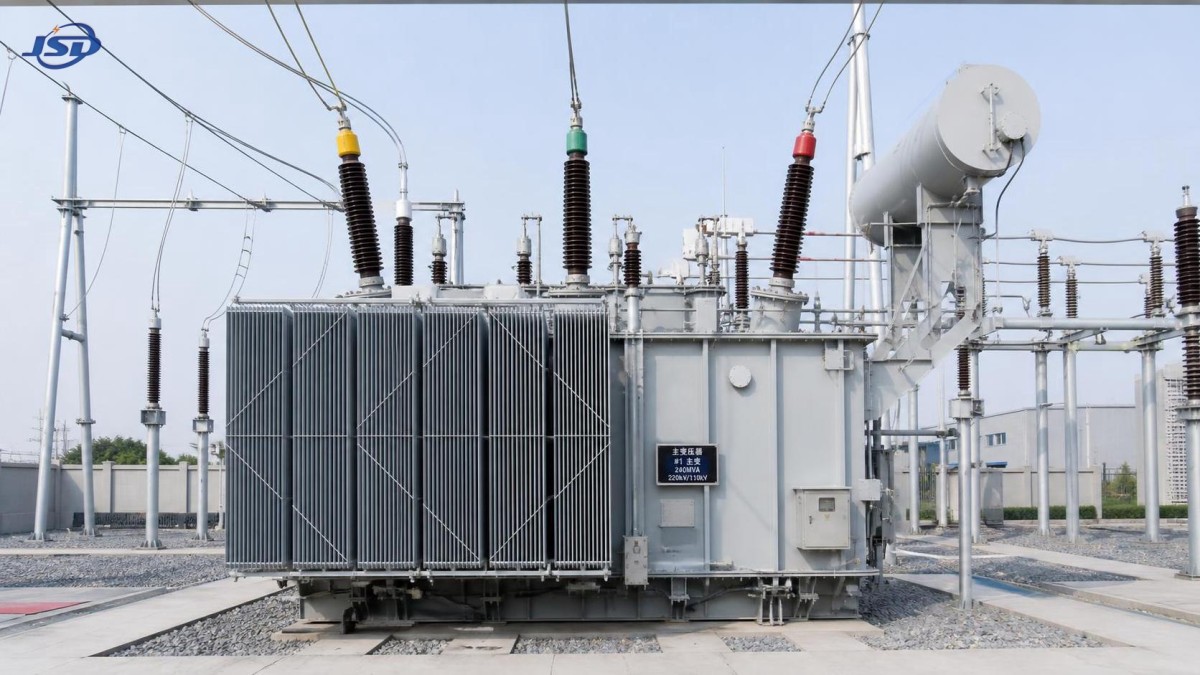

Comment les caractéristiques nominales des transformateurs de puissance influencent la capacité, les pertes d’énergie et la fiabilité du réseau

Les caractéristiques nominales des transformateurs de puissance déterminent directement la capacité du système, l’efficacité d’exploitation et la fiabilité à long terme du réseau. Il est essentiel de comprendre l’interaction entre la puissance en MVA, la classe de tension, l’impédance, le niveau d’isolement et les performances de pertes lors de l’évaluation d’équipements destinés aux applications des services publics, industrielles, d’énergies renouvelables et d’infrastructures. Une plaque signalétique n’est pas simplement une liste de spécifications d’approvisionnement : elle définit le domaine de fonctionnement dans lequel un transformateur peut assurer un service fiable sans pertes excessives, surchauffe, instabilité de tension ou conséquences inacceptables liées aux défauts.

La difficulté réside dans le fait que les caractéristiques ne peuvent pas être évaluées indépendamment. Un transformateur ayant une puissance nominale suffisante peut néanmoins être inadapté si son impédance est incompatible avec le niveau de court-circuit du réseau, si sa capacité de refroidissement ne correspond pas aux conditions ambiantes ou si sa coordination d’isolement est insuffisante face aux surtensions réelles de manœuvre et de foudre. Une évaluation rigoureuse commence donc par le système, et non par le transformateur seul.

La puissance nominale est une limite thermique, non une prévision de la demande

La puissance nominale d’un transformateur de puissance, normalement exprimée en kVA ou en MVA, est la puissance apparente qu’il peut transférer en continu dans des conditions spécifiées. Cette puissance est principalement déterminée par l’élévation de température admissible des enroulements et de l’huile, la capacité thermique de l’isolement, le dispositif de refroidissement, les hypothèses de température ambiante et les conditions de charge déclarées par le fabricant.

Pour un transformateur triphasé, le courant nominal découle directement de la puissance apparente nominale :

I = S / (√3 × V)

où S est la puissance triphasée en VA et V la tension entre phases en V. Cette relation est élémentaire, mais elle est souvent négligée lorsque la puissance nominale en MVA est utilisée comme raccourci pour la capacité de charge réelle. Un enroulement de tension plus élevée transporte moins de courant pour une même puissance en MVA, tandis que le côté basse tension peut nécessiter des conducteurs, traversées, raccordements et appareillages de commutation de très forte capacité. Les choix de puissance doivent donc être vérifiés des deux côtés du transformateur.

La charge continue ne doit pas être confondue avec la capacité de surcharge de courte durée. Certaines conceptions peuvent supporter des charges supérieures à la valeur de la plaque signalétique pendant des périodes définies, notamment lorsque la charge antérieure a été faible et qu’une marge de refroidissement est disponible. Toutefois, l’évaluation des surcharges exige une modélisation thermique, et non l’hypothèse générale selon laquelle « plus grand est plus sûr ». Un fonctionnement répété à haute température accélère le vieillissement de l’isolement. Comme l’état de l’isolement papier est essentiel à la durée de vie du transformateur, une marge de puissance apparente peut être rapidement consommée si la température du point chaud est régulièrement excessive.

Le surdimensionnement a également des conséquences. Une unité faiblement chargée peut présenter des pertes en charge plus faibles, mais ses pertes à vide restent alimentées en permanence. La meilleure puissance n’est pas nécessairement la puissance maximale pouvant être installée ; c’est celle qui répond à la demande prévue, aux exigences de continuité de service, aux conditions saisonnières, à l’incertitude de croissance de la charge et à l’économie énergétique sur le cycle de vie.

Les tensions nominales établissent l’interface électrique

Les tensions nominales haute et basse tension définissent davantage que le rapport de transformation. Elles déterminent les distances d’isolement, le choix des traversées, la conception de l’isolement des enroulements, la plage de prises, les exigences d’interface des câbles et la compatibilité avec le réseau étendu. Un transformateur spécifié pour 110/33 kV, par exemple, doit être évalué par rapport à la tension maximale réelle du réseau et non uniquement à la tension nominale de fonctionnement.

La pratique IEC distingue la tension nominale de la tension maximale pour l’équipement. Cette distinction est importante, car les exigences de tenue diélectrique, les distances d’isolement des équipements et les niveaux d’essai sont liés à la tension maximale du réseau. Un réseau appelé « 33 kV » peut nécessiter un équipement conçu pour une classe de tension maximale plus élevée, selon la norme du système et les pratiques d’exploitation.

La régulation de tension constitue une autre préoccupation pratique. La tension de sortie d’un transformateur varie avec la charge en raison de la résistance et de la réactance des enroulements. Le sens et l’ampleur de cette variation dépendent du courant de charge et du facteur de puissance. Une unité qui semble adaptée à la tension nominale peut créer des conditions de jeu de barres basse tension inacceptables sous forte charge inductive si la plage de prises, l’impédance ou le profil de tension amont n’ont pas été correctement modélisés.

Les changeurs de prises en charge sont généralement utilisés lorsque la tension doit être régulée sous tension, comme pour les transformateurs d’alimentation du réseau soumis à des variations importantes de charge. Les prises hors tension sont plus simples et souvent suffisantes pour les installations où le rapport n’est ajusté que lors d’arrêts planifiés. La question d’évaluation n’est pas de savoir si un OLTC est techniquement supérieur ; elle est de déterminer si les variations attendues de la tension source et de la tension de charge exigent une régulation active, et si le régime de maintenance peut la prendre en charge.

L’impédance relie les performances de tension aux performances en cas de défaut

L’impédance en pourcentage, couramment exprimée en %Z, est l’une des caractéristiques nominales les plus déterminantes et les plus mal comprises des transformateurs de puissance. Elle représente la tension nécessaire pour faire circuler le courant nominal dans un enroulement de transformateur court-circuité dans des conditions d’essai définies. En fonctionnement, elle influence à la fois la chute de tension et le courant disponible lors d’un défaut en aval.

Un transformateur à faible impédance produit généralement une chute de tension plus faible en charge, ce qui peut sembler intéressant pour les procédés industriels sensibles à la tension. Toutefois, une impédance plus faible permet également un courant de court-circuit plus élevé. Cela peut augmenter le pouvoir de coupure et la tenue exigés des disjoncteurs, jeux de barres, câbles, transformateurs de courant et dispositifs de protection. L’appareillage de commutation existant peut devenir insuffisant après le remplacement d’un transformateur, même si les tensions et puissances en MVA du transformateur restent inchangées.

Une impédance plus élevée réduit le courant de défaut présumé et peut aider à maintenir les contraintes de l’appareillage de commutation dans les limites admissibles. Le compromis est une chute de tension plus importante et des performances de démarrage des moteurs potentiellement réduites. Dans les réseaux comportant de gros moteurs, des fours à arc, des variateurs de vitesse ou des charges redresseuses fluctuantes, l’impédance correcte est généralement déterminée par des études coordonnées de flux de puissance, de court-circuit, de démarrage moteur et d’harmoniques, plutôt que par une valeur générique de service public.

Le fonctionnement en parallèle rend la maîtrise de l’impédance encore plus importante. Les transformateurs fonctionnant en parallèle doivent présenter des rapports de tension, groupes vectoriels, positions de prises, déphasages et caractéristiques d’impédance compatibles. Un écart significatif d’impédance en unités relatives provoque un partage inégal de la charge. Un transformateur peut être surchargé alors que le banc combiné semble disposer d’une capacité inutilisée. L’harmonisation des seules puissances en MVA ne résout pas le problème.

Les caractéristiques de pertes déterminent le coût d’exploitation et la marge thermique

Les pertes d’un transformateur sont généralement divisées entre pertes à vide et pertes en charge. Les pertes à vide, souvent appelées pertes dans le noyau, sont présentes dès que le transformateur est sous tension. Elles sont dues au flux magnétique dans le noyau et varient principalement avec la tension et la fréquence. Les pertes en charge sont principalement produites par le courant circulant dans les enroulements et par les pertes supplémentaires associées dans les composants structurels ; elles augmentent approximativement avec le carré du courant de charge.

Cette distinction doit orienter la méthode d’évaluation. Une unité alimentée en continu mais fonctionnant avec un facteur de charge moyen modéré peut accumuler une consommation d’énergie à vide importante pendant sa durée de service. À l’inverse, un transformateur fortement chargé peut justifier une conception à pertes en charge plus faibles, même si ses pertes dans le noyau sont légèrement plus élevées. La comparaison des coûts annuels doit utiliser le profil de charge attendu, le prix de l’énergie, l’approche de capitalisation des pertes et les heures probables de fonctionnement, et non une simple comparaison du rendement à un point de charge arbitraire.

Le rendement est souvent exprimé en pourcentage, mais il varie avec la charge. Le point de rendement maximal se produit lorsque les pertes en charge égalent les pertes à vide, ce qui peut ne pas correspondre au point de fonctionnement normal du projet. Les questions plus utiles sont les suivantes : quelles sont les pertes garanties à la température de référence spécifiée ? Les pertes auxiliaires de refroidissement sont-elles incluses séparément ? Quelle méthode d’essai s’applique ? Quelle tolérance est admise par la norme et le contrat applicables ?

IEC 60076 fournit le cadre international central pour les exigences et essais des transformateurs de puissance, avec des parties pertinentes couvrant les exigences générales, l’élévation de température, les niveaux d’isolement, la capacité de tenue aux courts-circuits et d’autres aspects de conception. Il est important de spécifier l’édition applicable, les dérogations du projet et les obligations d’essai dans le programme technique. La seule mention « conforme à IEC 60076 » ne définit pas une exigence complète en matière de pertes, d’isolement ou d’essais.

La classe de refroidissement et l’élévation de température régissent la capacité utilisable sur site

La désignation du refroidissement indique à l’évaluateur comment la chaleur est évacuée. Pour les transformateurs immergés dans l’huile, ONAN désigne un refroidissement à circulation naturelle d’huile et d’air. Les étages de refroidissement forcé tels que ONAF utilisent des ventilateurs pour augmenter l’évacuation de chaleur et peuvent permettre une puissance nominale plus élevée. Les conceptions de type sec utilisent des dispositifs de refroidissement par air tels que AN ou AF, selon une circulation d’air naturelle ou forcée.

Le choix du refroidissement doit être adapté aux conditions du site. Une température ambiante élevée, l’exposition solaire, l’altitude, une ventilation restreinte, l’accumulation de poussière, la contamination saline et la conception de l’enceinte peuvent tous réduire les performances thermiques pratiques. Un transformateur extérieur installé dans une enceinte chaude et mal ventilée peut ne pas atteindre la même marge thermique qu’une unité testée dans des conditions ambiantes normalisées. De même, le recours aux ventilateurs pour le fonctionnement continu normal entraîne une demande d’énergie auxiliaire et une dépendance à la maintenance. Les alarmes de défaillance des ventilateurs, les groupes redondants, la logique de commande et les hypothèses de charge d’urgence doivent être examinés dans le cadre de la philosophie de protection.

Les garanties d’élévation de température doivent être lues attentivement. Un transformateur peut avoir une puissance nominale déclarée tout en nécessitant un déclassement à une température ambiante ou une altitude non standard. La spécification doit indiquer les conditions de référence du site et exiger du fournisseur la déclaration de tout facteur de correction. Cela est particulièrement pertinent dans les mines, les installations de traitement côtières, les infrastructures ferroviaires et les postes fermés, où les conditions environnementales diffèrent sensiblement des hypothèses standard.

Le niveau d’isolement concerne les surtensions du système, et pas seulement la tension en régime permanent

La coordination d’isolement est fréquemment réduite à un exercice de sélection de classe de tension, mais l’isolement du transformateur doit résister aux événements transitoires ainsi qu’à la tension normale de fonctionnement. Les impulsions de foudre, les surtensions de manœuvre, les transitoires de rétablissement après défaut et les conditions de résonance peuvent solliciter les enroulements et les bornes bien au-delà des valeurs en régime permanent.

Les exigences de niveau d’isolement de base et de tenue aux impulsions de manœuvre doivent être coordonnées avec les parafoudres, la configuration des lignes, les raccordements de câbles, les caractéristiques de manœuvre des disjoncteurs et l’implantation du poste. Un transformateur peut satisfaire au niveau d’isolement spécifié tout en présentant un risque accru si les parafoudres sont mal positionnés, de capacité insuffisante ou raccordés par de longs conducteurs qui ajoutent une tension inductive lors de transitoires rapides.

La géométrie interne des enroulements est également importante. Les surtensions à front raide peuvent produire une répartition non uniforme de la tension entre les spires proches des bornes de ligne. C’est l’une des raisons pour lesquelles l’examen de la conception du transformateur doit prendre en compte l’application : un poste industriel alimenté par câble, une extrémité de ligne aérienne et une installation raccordée à un convertisseur peuvent imposer des conditions transitoires différentes, même à la même tension nominale.

Le groupe vectoriel et le schéma de mise à la terre influencent la protection et les harmoniques

Le choix du groupe vectoriel définit le couplage des enroulements et le déphasage. Il influence la compatibilité en parallèle, les chemins de courant homopolaire, la stratégie de mise à la terre, le confinement des harmoniques et le fonctionnement des relais de protection. Un enroulement en triangle peut fournir un chemin pour certains courants harmoniques triples et aider à isoler les composantes homopolaires entre systèmes. Un enroulement en étoile mis à la terre peut établir un point neutre pour la protection contre les défauts à la terre et les charges de distribution.

Ces caractéristiques doivent être choisies dans le cadre de l’étude de mise à la terre du réseau, et non copiées d’un projet précédent. Par exemple, une configuration Dyn11 est courante dans de nombreuses applications de distribution et industrielles car elle fournit un neutre côté basse tension et un déphasage de 30 degrés. Toutefois, elle peut ne pas convenir lorsqu’un banc parallèle existant utilise un déphasage différent ou lorsque des configurations de convertisseurs exigent une relation de phase particulière.

Les charges de redresseurs et de convertisseurs ajoutent un niveau d’évaluation supplémentaire. Le courant harmonique augmente les pertes par courants de Foucault et les pertes supplémentaires, pouvant créer un échauffement localisé qui n’est pas représenté par le seul courant de charge à fréquence fondamentale. Dans ce cas, le transformateur peut nécessiter une puissance déclassée, une conception d’enroulement améliorée, un blindage électrostatique, des connexions à déphasage ou une spécification dédiée au service harmonique.

Pour les systèmes d’alimentation industrielle en courant continu, unTransformateur spécial d’isolement et de redressement illustre pourquoi une comparaison conventionnelle des plaques signalétiques est insuffisante. Disponible dans des configurations de 50 kVA à 5000 kVA avec des options haute tension de 6 kV, 10 kV, 20 kV ou 35 kV, cet équipement doit être évalué selon la topologie du redresseur, la tolérance de tension secondaire, la configuration d’impulsions, le spectre harmonique, le cycle de surcharge attendu et l’exigence d’isolement. Un raccordement triphasé Dyn11 ou Yyn0 peut être approprié dans une installation donnée, mais il doit résulter de l’étude du système plutôt que servir de choix par défaut.

La capacité de tenue aux courts-circuits est une exigence de fiabilité

Le courant de défaut crée de fortes forces électromagnétiques dans les enroulements du transformateur. La contrainte mécanique peut déformer les conducteurs, desserrer les structures de serrage et compromettre l’isolement, même si le défaut est éliminé dans le délai normal de protection. IEC 60076-5 traite de la capacité des transformateurs de puissance à résister aux courts-circuits, mais l’évaluation du projet doit également prendre en compte le niveau réel de défaut du réseau, le temps d’élimination par la protection, les pratiques de réenclenchement et la fréquence possible des défauts traversants.

Les grands sites industriels sous-estiment souvent l’exposition aux défauts traversants parce que leur attention se concentre sur la protection interne du transformateur. De nombreux événements dommageables prennent naissance en aval, tels que les défauts de câbles, les défauts de jeux de barres ou les défaillances de départs moteurs. La protection différentielle peut ne pas fonctionner pour ces défauts externes, laissant le transformateur supporter un courant élevé jusqu’à ce que la protection en aval élimine le défaut. Les études de coordination doivent donc confirmer que la performance déclarée de tenue aux courts-circuits est adaptée aux sollicitations crédibles.

Transformer les caractéristiques nominales en une spécification défendable

Une évaluation technique robuste commence par la traduction des études de réseau en exigences pour le transformateur. L’analyse de flux de puissance définit la charge normale et de secours, la plage de tension, les conditions de puissance réactive et les exigences de prises. Les études de court-circuit établissent les objectifs d’impédance et les sollicitations des équipements. L’analyse harmonique détermine si les hypothèses standard de pertes restent valables. La coordination d’isolement définit les niveaux de tenue et les besoins de protection contre les surtensions. L’évaluation thermique convertit les contraintes locales d’ambiance et de refroidissement en une puissance continue réaliste.

La spécification résultante doit clairement identifier la puissance nominale par étage de refroidissement, les tensions des enroulements et les tensions maximales des équipements, la plage de prises et le service du changeur de prises, le groupe vectoriel, l’impédance et sa tolérance, les pertes garanties à vide et en charge, les limites d’élévation de température, les niveaux d’isolement, les exigences de tenue aux courts-circuits, les bornes, les dispositifs de surveillance, les normes applicables, les essais de routine, les preuves d’essais de type lorsque pertinent, ainsi que les attentes en matière de réception sur site.

La documentation des essais en usine mérite la même attention que le programme de conception. Les essais de routine vérifient généralement le rapport de transformation, la résistance des enroulements, l’impédance, les pertes, les performances d’isolement et le fonctionnement opérationnel, selon le cas. Pour les installations critiques, l’évaluateur doit examiner non seulement les résultats de réussite ou d’échec, mais aussi si les valeurs mesurées correspondent aux valeurs garanties et si tout écart a des incidences sur le fonctionnement en parallèle, les réglages de protection, le coût de l’énergie ou l’extension future.

Les caractéristiques nominales d’un transformateur de puissance ne prennent leur sens que lorsqu’elles sont considérées comme un système intégré de limites électriques, thermiques, mécaniques et opérationnelles. Une sélection fondée uniquement sur les MVA et la tension peut fournir un équipement qui se met sous tension avec succès, mais fonctionne mal dans des conditions réelles de charge, de défaut ou d’environnement. Un ensemble de caractéristiques coordonné avec les études, les normes, la protection et le cycle de service fournit quelque chose de plus précieux qu’une puissance nominale : un service prévisible pendant toute la durée de fonctionnement du réseau.
