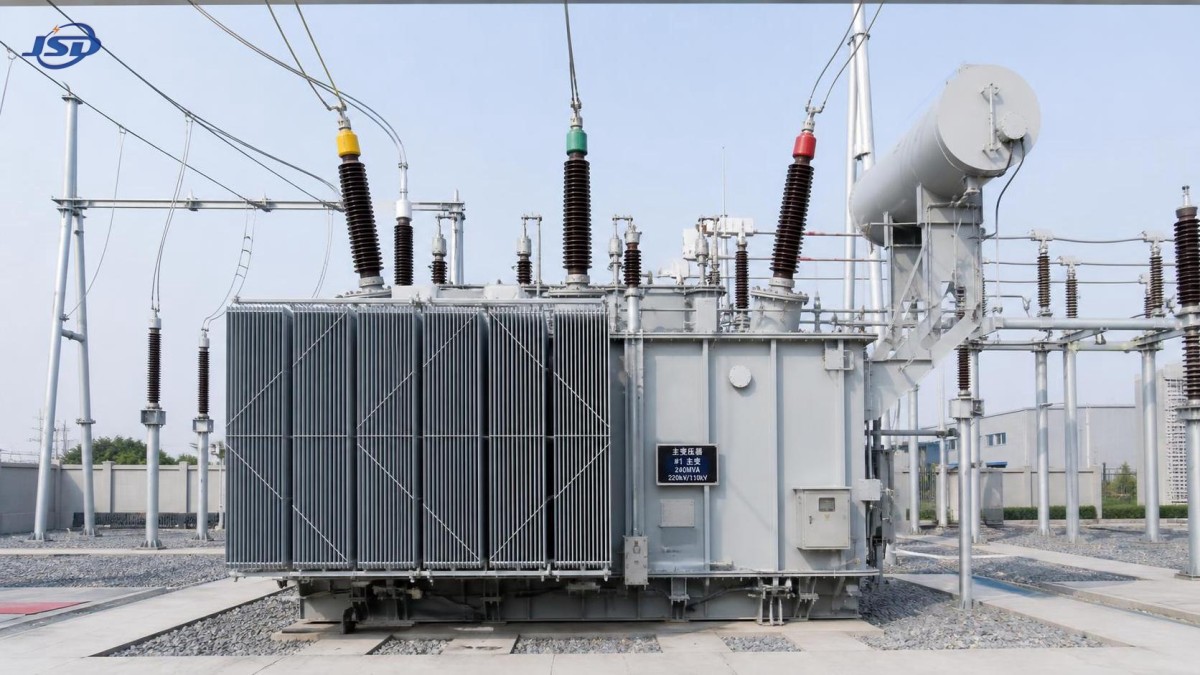

Cómo influyen las especificaciones de los transformadores de potencia en la capacidad, las pérdidas de energía y la fiabilidad de la red

Las especificaciones nominales de los transformadores de potencia determinan directamente la capacidad del sistema, la eficiencia operativa y la fiabilidad de la red a largo plazo. Comprender cómo interactúan la capacidad en MVA, la clase de tensión, la impedancia, el nivel de aislamiento y el rendimiento de pérdidas es esencial al evaluar equipos para aplicaciones de servicios públicos, industriales, de energías renovables e infraestructuras. Una placa de características no es simplemente una lista de especificaciones de compra: define el rango operativo dentro del cual un transformador puede prestar un servicio fiable sin pérdidas excesivas, sobrecalentamiento, inestabilidad de tensión o consecuencias inaceptables en caso de falla.

La dificultad es que las especificaciones no pueden evaluarse de forma independiente. Un transformador con capacidad nominal suficiente puede seguir siendo inadecuado si su impedancia no es compatible con el nivel de falla de la red, si su capacidad de refrigeración no se ajusta a las condiciones ambientales o si su coordinación de aislamiento es insuficiente para la exposición real a maniobras y rayos. Por lo tanto, una evaluación sólida comienza por el sistema y no únicamente por el transformador.

La capacidad nominal es un límite térmico, no una previsión de la demanda

La potencia nominal de un transformador de potencia, normalmente expresada en kVA o MVA, es la potencia aparente que puede transferir continuamente en condiciones especificadas. Esta clasificación se determina principalmente por el aumento de temperatura admisible de los devanados y del aceite, la capacidad térmica del aislamiento, el sistema de refrigeración, las hipótesis de temperatura ambiente y las condiciones de carga declaradas por el fabricante.

Para un transformador trifásico, la corriente nominal se obtiene directamente de la potencia aparente nominal:

I = S / (√3 × V)

donde S es la capacidad trifásica en VA y V es la tensión entre líneas en V. Esta relación es básica, pero con frecuencia se pasa por alto cuando los MVA nominales se utilizan como un atajo para determinar la capacidad de carga real. Un devanado de mayor tensión conduce menos corriente para los mismos MVA, mientras que el lado de baja tensión puede requerir conductores, pasatapas, conexiones y especificaciones de aparamenta muy grandes. Por ello, las decisiones de capacidad deben verificarse en ambos lados del transformador.

La carga continua no debe confundirse con la capacidad de sobrecarga de corta duración. Algunos diseños pueden soportar cargas superiores a la potencia de placa durante períodos definidos, especialmente cuando la carga previa ha sido baja y existe margen de refrigeración. Sin embargo, la evaluación de sobrecarga requiere modelado térmico, no la suposición general de que “más grande es más seguro”. La operación repetida a alta temperatura acelera el envejecimiento del aislamiento. Dado que el estado del aislamiento de papel es fundamental para la vida útil del transformador, un aparente margen de capacidad puede agotarse rápidamente si la temperatura de punto caliente es habitualmente excesiva.

El sobredimensionamiento también tiene consecuencias. Una unidad con baja carga puede presentar menores pérdidas en carga, pero sus pérdidas en vacío permanecen energizadas las 24 horas del día. La mejor capacidad no es necesariamente la máxima que puede instalarse; es la que satisface la demanda prevista, los requisitos de contingencia, las condiciones estacionales, la incertidumbre del crecimiento de carga y la economía energética del ciclo de vida.

Las tensiones nominales establecen la interfaz eléctrica

Las tensiones nominales de alta y baja tensión definen más que la relación de transformación. Determinan las distancias de aislamiento, la selección de pasatapas, el diseño del aislamiento de los devanados, el rango de tomas, los requisitos de interfaz de cables y la compatibilidad con la red en general. Por ejemplo, un transformador especificado para 110/33 kV debe evaluarse frente a la tensión máxima real del sistema y no solo frente a la tensión nominal de operación.

La práctica IEC distingue entre tensión nominal y tensión máxima para equipos. Esta distinción es importante porque los requisitos de soportabilidad del aislamiento, las distancias de los equipos y los niveles de ensayo están relacionados con la tensión máxima del sistema. Una red denominada “33 kV” puede requerir equipos diseñados para una clase de tensión máxima superior, según la norma del sistema y la práctica operativa.

La regulación de tensión es otra consideración práctica. La tensión de salida del transformador cambia con la carga debido a la resistencia y la reactancia de los devanados. La dirección y la magnitud de este cambio dependen de la corriente de carga y del factor de potencia. Una unidad que parece adecuada a tensión nominal puede generar condiciones inaceptables en la barra de baja tensión con una carga inductiva elevada si el rango de tomas, la impedancia o el perfil de tensión aguas arriba no se han modelado correctamente.

Los cambiadores de tomas bajo carga se utilizan normalmente cuando la tensión debe regularse mientras el equipo está energizado, como en transformadores de alimentación de red con variaciones significativas de carga. Los enlaces de tomas sin carga son más simples y suelen ser adecuados para instalaciones en las que la relación se ajusta únicamente durante paradas programadas. La cuestión de evaluación no es si un OLTC es técnicamente superior; es si la variación prevista de la tensión de fuente y de la tensión de carga requiere regulación activa y si el régimen de mantenimiento puede respaldarla.

La impedancia vincula el comportamiento de tensión con el comportamiento ante fallas

La impedancia porcentual, comúnmente expresada como %Z, es una de las especificaciones más importantes y menos comprendidas de los transformadores de potencia. Representa la tensión necesaria para hacer circular la corriente nominal a través de un devanado de transformador cortocircuitado bajo condiciones de ensayo definidas. En funcionamiento, influye tanto en la caída de tensión como en la corriente disponible durante una falla aguas abajo.

Un transformador de menor impedancia generalmente produce una menor caída de tensión con carga, lo que puede parecer atractivo para procesos industriales sensibles a la tensión. Sin embargo, una menor impedancia también permite una mayor corriente de cortocircuito. Esto puede incrementar la capacidad de interrupción y soportabilidad exigida a interruptores automáticos, barras colectoras, cables, transformadores de corriente y dispositivos de protección. La aparamenta existente puede resultar inadecuada después de sustituir un transformador, incluso cuando las tensiones y los MVA del transformador no han cambiado.

Una impedancia mayor reduce la corriente de falla prevista y puede ayudar a mantener el esfuerzo de la aparamenta dentro de los límites. La contrapartida es una mayor caída de tensión y un posible menor rendimiento en el arranque de motores. En redes con motores grandes, hornos de arco, variadores de velocidad o cargas de rectificadores fluctuantes, la impedancia correcta suele determinarse mediante estudios coordinados de flujo de carga, cortocircuito, arranque de motores y armónicos, en lugar de utilizar un valor genérico de empresa eléctrica.

La operación en paralelo hace que la disciplina de impedancia sea aún más importante. Los transformadores que operan en paralelo deben tener relaciones de tensión, grupos vectoriales, posiciones de toma, desplazamiento de fase y características de impedancia compatibles. Una diferencia significativa en la impedancia por unidad provoca un reparto desigual de carga. Un transformador puede sobrecargarse mientras el banco combinado parece tener capacidad sin utilizar. Igualar únicamente las potencias nominales en MVA no resuelve el problema.

Las especificaciones de pérdidas determinan el coste operativo y el margen térmico

Las pérdidas del transformador se separan habitualmente en pérdidas en vacío y pérdidas en carga. Las pérdidas en vacío, a menudo denominadas pérdidas en el núcleo, están presentes siempre que el transformador está energizado. Son provocadas por el flujo magnético en el núcleo y varían principalmente con la tensión y la frecuencia. Las pérdidas en carga se producen en gran medida por la corriente que circula por los devanados y por las pérdidas parásitas asociadas en componentes estructurales; aumentan aproximadamente con el cuadrado de la corriente de carga.

Esta distinción debe orientar el método de evaluación. Una unidad energizada continuamente pero que funciona con un factor de carga medio moderado puede acumular un consumo de energía en vacío considerable durante su vida útil. En cambio, un transformador con alta carga puede justificar un diseño con menores pérdidas en carga, aunque sus pérdidas en el núcleo sean algo mayores. La comparación de costes anuales debe utilizar el perfil de carga previsto, el precio de la energía, el enfoque de capitalización de pérdidas y las horas probables de operación, y no una simple comparación de eficiencia en un punto de carga arbitrario.

La eficiencia se cita a menudo como porcentaje, pero el resultado varía con la carga. El punto de máxima eficiencia ocurre cuando las pérdidas en carga son iguales a las pérdidas en vacío, lo cual puede no coincidir con el punto operativo normal del proyecto. Preguntas más útiles son: ¿Cuáles son las pérdidas garantizadas a la temperatura de referencia especificada? ¿Las pérdidas auxiliares de refrigeración se incluyen por separado? ¿Qué método de ensayo se aplica? ¿Qué tolerancia se permite conforme a la norma y el contrato aplicables?

IEC 60076 proporciona el marco internacional central para los requisitos y ensayos de transformadores de potencia, con partes relevantes que cubren requisitos generales, aumento de temperatura, niveles de aislamiento, capacidad de soportar cortocircuitos y otros aspectos de diseño. Es importante especificar la edición aplicable, las desviaciones del proyecto y las obligaciones de ensayo en el programa técnico. La mera indicación de “conforme con IEC 60076” no define un requisito completo de pérdidas, aislamiento o ensayo.

La clase de refrigeración y el aumento de temperatura determinan la capacidad utilizable en campo

La designación de refrigeración indica al evaluador cómo se elimina el calor. En los transformadores inmersos en aceite, ONAN designa refrigeración natural de aceite y aire natural. Las etapas de refrigeración forzada, como ONAF, utilizan ventiladores para aumentar la disipación térmica y pueden permitir una capacidad nominal más alta. Los diseños de tipo seco utilizan sistemas de refrigeración por aire como AN o AF, según exista flujo de aire natural o forzado.

La selección de refrigeración debe estar alineada con las condiciones del emplazamiento. Una temperatura ambiente elevada, la exposición solar, la altitud, la ventilación restringida, la acumulación de polvo, la contaminación salina y el diseño del recinto pueden reducir el rendimiento térmico práctico. Un transformador exterior instalado en un recinto caluroso y mal ventilado puede no alcanzar el mismo margen térmico que una unidad ensayada en condiciones ambientales estándar. Asimismo, depender de ventiladores para la operación continua normal introduce demanda de energía auxiliar y dependencia de mantenimiento. Las alarmas de fallo de ventiladores, los grupos redundantes, la lógica de control y las hipótesis de carga de emergencia deben revisarse como parte de la filosofía de protección.

Las garantías de aumento de temperatura requieren una lectura cuidadosa. Un transformador puede tener una capacidad nominal declarada y aun así requerir reducción de potencia con temperatura ambiente o altitud no estándar. La especificación debe indicar las condiciones de referencia del emplazamiento y exigir al proveedor que declare cualquier factor de corrección. Esto es particularmente relevante en minería, instalaciones de procesamiento costeras, infraestructura ferroviaria y subestaciones cerradas, donde las condiciones ambientales difieren sustancialmente de las hipótesis estándar.

El nivel de aislamiento se refiere a las sobretensiones del sistema, no solo a la tensión en régimen permanente

La coordinación de aislamiento se reduce con frecuencia a un ejercicio de selección de clase de tensión, pero el aislamiento del transformador debe soportar eventos transitorios además de la tensión normal de operación. Los impulsos de rayo, las sobretensiones de maniobra, los transitorios de recuperación de falla y las condiciones de resonancia pueden someter los devanados y terminales a esfuerzos muy superiores a los valores de régimen permanente.

Los requisitos de nivel básico de aislamiento y de soportabilidad a impulso de maniobra deben coordinarse con los descargadores de sobretensión, la configuración de líneas, las conexiones de cables, las características de maniobra de interruptores y la disposición de la subestación. Un transformador puede cumplir su nivel de aislamiento especificado y, aun así, afrontar un riesgo elevado si los descargadores de sobretensión están mal ubicados, tienen una especificación inadecuada o están conectados mediante conductores largos que añaden tensión inductiva durante transitorios rápidos.

La geometría interna de los devanados también es importante. Las sobretensiones de frente rápido pueden producir una distribución no uniforme de tensión entre espiras cercanas a los terminales de línea. Esta es una razón por la que la revisión del diseño del transformador debe considerar la aplicación: una subestación industrial alimentada por cable, un terminal de línea aérea y una instalación conectada a convertidores pueden imponer condiciones transitorias diferentes incluso con la misma tensión nominal.

El grupo vectorial y la disposición de puesta a tierra afectan la protección y los armónicos

La selección del grupo vectorial define la conexión de los devanados y el desplazamiento de fase. Afecta la compatibilidad en paralelo, las trayectorias de corriente de secuencia cero, la estrategia de puesta a tierra, la contención de armónicos y el funcionamiento de los relés de protección. Un devanado en delta puede proporcionar una trayectoria para determinadas corrientes armónicas triplén y ayudar a aislar componentes de secuencia cero entre sistemas. Un devanado en estrella con neutro puesto a tierra puede establecer un punto neutro para la protección contra fallas a tierra y para cargas de distribución.

Estas características deben seleccionarse como parte del estudio de puesta a tierra de la red, no copiarse de un proyecto anterior. Por ejemplo, una disposición Dyn11 es común en muchas aplicaciones de distribución e industriales porque proporciona un neutro en el lado de baja tensión y un desfase de 30 grados. Sin embargo, puede no ser adecuada cuando un banco paralelo existente utiliza un desplazamiento diferente o cuando las configuraciones de convertidores requieren una relación de fase específica.

Las cargas de rectificadores y convertidores añaden otro nivel de evaluación. La corriente armónica incrementa las pérdidas por corrientes parásitas y las pérdidas dispersas, lo que puede crear calentamiento localizado que no se representa únicamente mediante la corriente de carga de frecuencia fundamental. En estos casos, el transformador puede requerir una capacidad reducida, diseño mejorado de devanados, blindaje electrostático, conexiones con desplazamiento de fase o una especificación dedicada para servicio con armónicos.

Para sistemas industriales de alimentación de CC, unTransformador especial de aislamiento y rectificador ilustra por qué la comparación convencional de placas de características es insuficiente. Disponible en configuraciones de 50 kVA a 5000 kVA con opciones de alta tensión de 6 kV, 10 kV, 20 kV o 35 kV, dicho equipo debe evaluarse según la topología del rectificador, la tolerancia de tensión secundaria, la disposición de pulsos, el espectro armónico, el ciclo de sobrecarga previsto y el requisito de aislamiento. Una conexión trifásica Dyn11 o Yyn0 puede ser apropiada en una instalación determinada, pero debe derivarse del estudio del sistema en lugar de servir como selección predeterminada.

La capacidad de soportar cortocircuitos es un requisito de fiabilidad

La corriente de falla crea fuerzas electromagnéticas severas en los devanados del transformador. El esfuerzo mecánico puede deformar conductores, aflojar estructuras de sujeción y comprometer el aislamiento, incluso si la falla se despeja dentro del tiempo normal de protección. IEC 60076-5 aborda la capacidad de los transformadores de potencia para soportar cortocircuitos, pero la evaluación del proyecto también debe considerar el nivel real de falla de la red, el tiempo de despeje de protección, la práctica de recierre y la posible frecuencia de fallas pasantes.

Los grandes emplazamientos industriales suelen subestimar la exposición a fallas pasantes porque su atención se dirige a la protección interna del transformador. Muchos eventos dañinos se originan aguas abajo, como fallas de cables, fallas de barras colectoras o averías en alimentadores de motores. La protección diferencial puede no actuar ante estas fallas externas, dejando al transformador soportando alta corriente hasta que la protección aguas abajo despeje la falla. Por tanto, los estudios de coordinación deben confirmar que el rendimiento declarado de soportabilidad ante cortocircuito es adecuado para el esfuerzo previsible.

Convertir las especificaciones en una especificación defendible

Una evaluación técnica robusta comienza traduciendo los estudios de red en requisitos para el transformador. El análisis de flujo de carga define la carga normal y de contingencia, el rango de tensión, las condiciones de potencia reactiva y los requisitos de tomas. Los estudios de cortocircuito establecen los objetivos de impedancia y el esfuerzo de los equipos. El análisis de armónicos identifica si siguen siendo válidas las hipótesis estándar de pérdidas. La coordinación de aislamiento define los niveles de soportabilidad y las necesidades de protección contra sobretensiones. La evaluación térmica convierte las condiciones ambientales locales y las restricciones de refrigeración en una capacidad continua realista.

La especificación resultante debe identificar claramente la potencia nominal por etapa de refrigeración, las tensiones de los devanados y las tensiones máximas de los equipos, el rango de tomas y el servicio del cambiador de tomas, el grupo vectorial, la impedancia y la tolerancia, las pérdidas garantizadas en vacío y en carga, los límites de aumento de temperatura, los niveles de aislamiento, los requisitos de soportabilidad ante cortocircuitos, los terminales, los dispositivos de monitorización, las normas aplicables, los ensayos de rutina, la evidencia de ensayos de tipo cuando corresponda y las expectativas de aceptación en sitio.

La documentación de ensayos de fábrica merece la misma atención que el programa de diseño. Los ensayos de rutina suelen verificar la relación de transformación, la resistencia de los devanados, la impedancia, las pérdidas, el rendimiento del aislamiento y la operación funcional según corresponda. Para instalaciones críticas, el evaluador debe revisar no solo los resultados de aprobación/rechazo, sino también si los valores medidos se ajustan a las cifras garantizadas y si cualquier desviación tiene implicaciones para la operación en paralelo, los ajustes de protección, el coste energético o futuras ampliaciones.

Las especificaciones de los transformadores de potencia solo adquieren significado cuando se consideran como un sistema integrado de límites eléctricos, térmicos, mecánicos y operativos. Seleccionar únicamente según MVA y tensión puede proporcionar equipos que se energicen con éxito pero tengan un rendimiento deficiente bajo condiciones reales de carga, falla o ambientales. Un conjunto de especificaciones coordinado con estudios, normas, protección y exigencias del ciclo de vida proporciona algo más valioso que la capacidad nominal: un servicio predecible durante la vida operativa de la red.
