كيف تؤثر أنظمة التبريد في عمر وكفاءة محولات القدرة الكهربائية

كيف تؤثر أنظمة التبريد في عمر وكفاءة محولات الطاقة الكهربائية

تحدد أنظمة التبريد بشكل مباشر ما إذا كان محول الطاقة الكهربائية يحقق كفاءته المتوقعة وقدرته على التحميل الزائد وعمر العزل وموثوقية التشغيل.

بالنسبة للمقيّمين الفنيين، ينبغي تقييم تصميم التبريد باعتباره عامل أداء أساسيًا، وليس ملحقًا ثانويًا يُضاف بعد اختيار التصنيفات الكهربائية.

قد يفي المحول بمواصفات الجهد والسعة والفواقد نظريًا، لكنه قد يواجه تقادمًا متسارعًا إذا كانت قدرته على إزالة الحرارة غير كافية.

تؤدي أنظمة التبريد دورًا حاسمًا في عمر الخدمة والكفاءة والموثوقية التشغيلية لمحول الطاقة الكهربائية. وبالنسبة للمقيّمين الفنيين، فإن فهم كيفية تحكم الزيت والهواء وتكوينات التبريد المتقدمة في درجة حرارة الملفات أمر أساسي عند تقييم الأداء الحراري وتقادم العزل وقدرة التحميل وتكلفة دورة الحياة. تستعرض هذه المقالة التأثير العملي لتصميم تبريد المحولات في القيمة طويلة الأجل لنظام الطاقة.

لماذا تُعد درجة الحرارة العامل الحاسم في عمر المحول

يُنتج كل محول طاقة كهربائية حرارة أثناء التشغيل العادي. وتولد فواقد القلب حرارة ثابتة نسبيًا، بينما ترتفع فواقد الملفات بشكل ملحوظ مع زيادة تيار الحمل.

ويجب أن تنتقل هذه الحرارة من الموصلات والفولاذ المغناطيسي عبر العزل والزيت وأسطح الخزان والمشعات، ثم إلى الهواء المحيط.

إذا كان هذا المسار الحراري مقيّدًا، ترتفع درجة حرارة أكثر النقاط سخونة داخل الملف بوتيرة أسرع مما تشير إليه درجة حرارة الزيت المقاسة خارجيًا.

تُعد درجة حرارة النقطة الساخنة مهمة لأن عزل السليلوز يتقادم كيميائيًا. ومع فقدان العزل لقوته الميكانيكية، يصبح أقل قدرة على تحمل دوائر القصر والاهتزاز والإجهاد الحراري.

تقر الممارسة الصناعية عمومًا بأن تقادم العزل يتسارع بشدة عند ارتفاع درجة الحرارة. وحتى ارتفاع الحرارة المستمر بدرجة متواضعة يمكن أن يقلل بصورة ملموسة العمر المتوقع للمحول.

لذلك، لا يقتصر الغرض من نظام التبريد على منع العطل الفوري. فقيمته الأساسية تكمن في الحفاظ على حالة العزل طوال عقود من التشغيل.

ينبغي للمقيّمين الفنيين التمييز بين درجة حرارة الزيت العلوية ودرجة حرارة النقطة الساخنة للملف. والأخيرة تكون عمومًا أكثر صلة عند تقييم مخاطر تقادم العزل.

قد تستمر وحدة تعمل ضمن حد مقبول لدرجة حرارة الزيت العلوية في التعرض لنقاط ساخنة مفرطة إذا كان دوران الزيت أو تصميم قنوات الملفات أو أداء المشعات ضعيفًا.

تؤثر الحرارة أيضًا في جودة الزيت. فتؤدي درجات حرارة الزيت الأعلى إلى تسريع الأكسدة وزيادة الحموضة وتعزيز تكوّن الرواسب الطينية وتدهور أداء نقل الحرارة بمرور الوقت.

وينشئ ذلك دورة ضارة: فالزيت المتدهور ينقل الحرارة بكفاءة أقل، مما يرفع درجة حرارة التشغيل ويسرّع مزيدًا من تدهور الزيت والعزل.

لذلك، في تطبيقات التوزيع والطاقة طويلة العمر، يجب تقييم الأداء الحراري بوصفه قضية مشتركة تشمل العزل والزيت والجوانب الميكانيكية والتحميل.

كيف تغيّر طرق التبريد القدرة التشغيلية

تحدد تصنيفات تبريد المحولات وسط العزل والطريقة المستخدمة لتدوير ذلك الوسط وطرد الحرارة إلى البيئة المحيطة.

بالنسبة للمعدات المغمورة بالزيت، تشمل التكوينات الشائعة ONAN وONAF وOFAF وOFWF. ويمثل كل منها توازنًا مختلفًا بين البساطة والتكلفة والسعة وقابلية التحكم.

يعني ONAN زيتًا طبيعي الدوران وهواءً طبيعيًا. تتسبب الحرارة في دوران الزيت طبيعيًا، بينما تطلق المشعات الحرارة بالحمل الحراري الطبيعي والإشعاع.

ونظرًا لعدم احتوائه على مراوح تبريد أو مضخات زيت، فإن تصميم ONAN بسيط ميكانيكيًا ويوفر عادة موثوقية عالية مع متطلبات صيانة محدودة.

ومع ذلك، فإن للتبريد الطبيعي قدرة حرارية محدودة. فعندما يرتفع الحمل أو تزداد درجة الحرارة المحيطة، يمكن أن ترتفع درجات حرارة الزيت والملفات بسرعة.

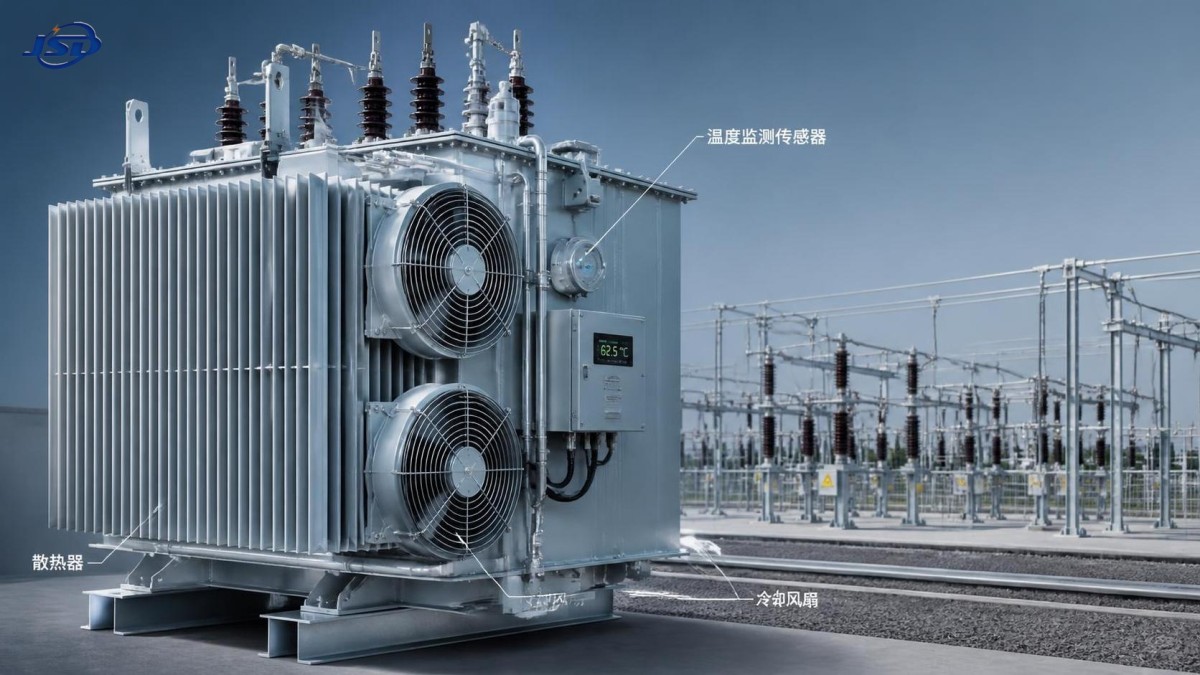

يضيف ONAF تبريدًا بالهواء القسري عبر مراوح المشعات. يظل الزيت يدور طبيعيًا، لكن الهواء المدفوع بالمراوح يحسن بصورة كبيرة طرح الحرارة من المشعات.

يُستخدم هذا الترتيب على نطاق واسع عندما يحتاج محول الطاقة الكهربائية إلى قدرة متقطعة أعلى دون تعقيد معدات تبريد الزيت بالمضخات.

يمكن تشغيل المراوح على مراحل وفقًا لدرجة حرارة الزيت أو مستوى الحمل. وهذا يقلل استهلاك الطاقة المساعدة خلال فترات الحمل الخفيف مع دعم ذروات الطلب.

يستخدم OFAF دوران الزيت القسري والتبريد بالهواء القسري. تحرك المضخات الزيت عبر دائرة التبريد، مما يقلل المقاومة الحرارية حول مناطق الملفات ذات الفواقد العالية.

تدعم هذه الأنظمة تصنيفات أكبر ودورات تشغيل أكثر تطلبًا، لكنها تضيف مكونات تتطلب المراقبة والصيانة والتخطيط للطوارئ عند الأعطال.

تستخدم أنظمة OFWF التبريد القسري بالزيت والماء. وتوفر قدرة عالية على نقل الحرارة حيث تتوافر البنية التحتية للمياه وتبرر ظروف التركيب مزيدًا من التعقيد.

تتبع المحولات الجافة مبادئ تبريد مختلفة، وتستخدم عادة الهواء الطبيعي أو الهواء القسري. وتتطلب هوامشها الحرارية وتصميم غلافها والظروف المحيطة بها تقييمًا منفصلًا.

تعتمد الكفاءة على التبريد، ولكن ليس بطريقة بسيطة

لا يمكن للتبريد إزالة فواقد المحول. إذ تظل فواقد القلب وفواقد النحاس محكومة أساسًا بالتصميم المغناطيسي وحجم الموصل وجودة المواد ومستوى الحمل.

ومع ذلك، يؤثر التبريد بدرجة كبيرة في درجة الحرارة التي تحدث عندها تلك الفواقد، مما يؤثر في المقاومة والاستهلاك المساعد وقدرة التشغيل القابلة للاستخدام.

تزداد مقاومة الملفات مع ارتفاع درجة حرارة النحاس. وتنتج المقاومة الأعلى فواقد حمل أعلى، لذا يمكن أن يؤدي التبريد غير الكافي إلى تدهور طفيف في الكفاءة تحت الأحمال الثقيلة.

قد يبدو الفرق متواضعًا خلال ساعة تشغيل واحدة، لكن الأحمال الصناعية والمتجددة وأحمال البنية التحتية المستمرة يمكن أن تجعل تكاليف الطاقة طوال العمر ذات أهمية كبيرة.

يستهلك التبريد القسري الطاقة أيضًا. إذ تولد المراوح والمضخات وأنظمة التحكم والمراقبة فواقد مساعدة يجب تضمينها في تقييم واقعي للكفاءة.

وعليه، فإن الحل الأفضل ليس بالضرورة نظام التبريد الأقوى. بل هو التكوين المتوافق مع نمط الحمل والظروف المحيطة وأولويات الموثوقية.

قد تزيد حزمة التبريد القسري كبيرة الحجم من النفقات الرأسمالية والاستهلاك الطفيلي دون أن تحقق قيمة اقتصادية متناسبة لمحول ذي حمل خفيف.

وعلى العكس، فإن اختيار التبريد الطبيعي فقط لمحول يواجه ذروة طلب متكررة قد يحد من السعة المتاحة ويزيد تكاليف التقادم الحراري.

ينبغي أن تقارن التقييمات الفنية أداء إجمالي تكلفة الملكية، بما في ذلك فواقد اللاحمل وفواقد الحمل والطاقة المساعدة للتبريد ومتطلبات الصيانة والعمر المتوقع للعزل.

بالنسبة للمحولات التي تخدم توليد الطاقة المتجددة المتغير، ينبغي أن يعكس التحكم في التبريد أيضًا التغيرات السريعة في التحميل بدلًا من الاعتماد فقط على افتراض ثابت لمتوسط الحمل.

ما الذي يجب التحقق منه عند تقييم التصميم الحراري

ابدأ بنمط الحمل الفعلي. فمتوسط الحمل السنوي وحده غير كافٍ لأن الذروات القصيرة أو المتكررة أو الموسمية قد تحدد مدى تعرض نقطة سخونة الملف.

اطلب بيانات الحمل المتوقعة بالساعة أو على فترات زمنية حيثما أمكن. فهذا يوضح ما إذا كان المحول يحتاج إلى سعة مستمرة أو سعة دورية أو قدرة تحميل زائد طارئة أحيانًا.

تُعد درجة الحرارة المحيطة مهمة بالقدر نفسه. فقد يوفر نظام تبريد ثبتت فعاليته في مناخ معتدل هامشًا حراريًا غير كافٍ في التركيبات الخارجية ذات درجات الحرارة المرتفعة.

قيّم أقصى درجة حرارة محيطة والتعرض لأشعة الشمس وارتفاع الموقع وقيود التهوية وتركيز الغبار والقرب من الجدران أو مصادر الحرارة المجاورة.

يؤثر موضع المحول في أداء المشعات. إذ يمكن لمسارات الهواء المقيّدة أن تعيد تدوير الهواء الساخن، مما يقلل فرق درجة الحرارة اللازم للتبديد الحراري الفعال.

بالنسبة للوحدات الخارجية المملوءة بالزيت، ينبغي أن تدعم خلوصات التركيب تدفق الهواء دون عوائق. وغالبًا ما تكون مسافة دنيا محددة تبلغ 1.5 متر من الجدران ذات صلة تشغيلية.

راجع بيانات الاختبارات الحرارية بدلًا من الاعتماد فقط على تصنيف التبريد. إذ تقدم نتائج ارتفاع درجة الحرارة دليلًا أقوى على سلوك التصميم المكتمل في الظروف المقننة.

تحقق أيضًا من فئة العزل الحرارية المطبقة، وارتفاع درجة حرارة الزيت العلوي المضمون، ومتوسط ارتفاع درجة حرارة الملفات، وبدل النقطة الساخنة المحسوب، ونطاق درجة الحرارة المحيطة المسموح به.

تستحق وفرة التبريد اهتمامًا خاصًا للأحمال الحرجة. فلا ينبغي أن يؤدي تعطل مروحة أو مضخة إلى فرض توقف غير مخطط له فورًا قبل أن يتمكن المشغلون من الاستجابة.

اسأل عما إذا كان المحول يمكنه مواصلة العمل بتصنيف مخفض بعد فقدان مجموعة مراوح واحدة أو مضخة زيت أو دائرة تحكم.

تمثل ترتيبات المراقبة نقطة قرار أخرى. إذ تحسن مؤشرات درجة حرارة الزيت ومؤشرات درجة حرارة الملفات وأدوات التحكم بالمراوح والإنذارات والاتصال عن بُعد من الرؤية التشغيلية.

بالنسبة لمراكز البيانات والمستشفيات ومصانع البتروكيماويات والمرافق العامة، قد تكون إنذارات الحرارة عن بُعد مهمة بقدر أهمية سعة التبريد الاسمية نفسها.

يؤثر اختيار الزيت في قرارات التبريد ومخاطر الحريق

يغير اختيار سائل العزل الأداء الحراري والاعتبارات البيئية والسلامة من الحرائق واستراتيجية الصيانة. ولا يزال الزيت المعدني مستخدمًا على نطاق واسع بسبب توفره الراسخ والخبرة التشغيلية به.

توفر سوائل الإسترات الطبيعية، بما فيها زيت FR3 النباتي، خصائص أداء مختلفة. ويمكنها توفير نقاط اشتعال أعلى وقدرة جيدة على تحمل الرطوبة لعزل السليلوز.

يتميز سائل الإستر الطبيعي بلزوجة أعلى من الزيت المعدني التقليدي، ولا سيما عند درجات الحرارة المنخفضة. ويجب على المصممين مراعاة ذلك عند تحديد حجم المشعات ومسارات دوران الزيت.

في محول مصمم هندسيًا بصورة مناسبة، يمكن لسائل الإستر أن يدعم عمر عزل طويلًا مع تحسين متطلبات السلامة من الحرائق للتركيبات القريبة من المنشآت الحساسة أو المناطق الحضرية الكثيفة.

ينبغي للمقيّمين تجنب التعامل مع اختيار السائل باعتباره تفضيلًا بيئيًا منفصلًا. إذ يجب أن يعمل السائل والتصميم الحراري ونظام العزل وترتيب التبريد معًا.

وعليهم أيضًا التأكد من توافق حساسات الحرارة والحشيات وأنظمة الطلاء وإجراءات معالجة الزيت وإرشادات الصيانة مع سائل العزل المختار.

تصميم التبريد وقدرة التحميل الزائد

غالبًا ما يُساء فهم قدرة التحميل الزائد باعتبارها زيادة دائمة في السعة. لكنها في الواقع سماح حراري محدود زمنيًا يستهلك جزءًا من هامش تقادم المحول.

يمكن لنظام تبريد مصمم جيدًا أن يساعد في إدارة الأحمال الزائدة قصيرة الأجل عبر الحد من ارتفاع درجة حرارة الزيت والملفات أثناء ذروات الطلب أو ظروف التشغيل الطارئة.

لكن التحميل الزائد المقبول يعتمد على درجة حرارة الزيت الابتدائية ودرجة الحرارة المحيطة ومدة الحمل وحالة العزل والسجل الحراري السابق للمحول.

على سبيل المثال، قد تسمح المعدات ذات الملفات النحاسية بجهد 33 kV بالتحميل قصير الأجل حتى 150% من السعة المقننة لمدة لا تزيد على ساعتين.

تتطلب هذه القدرة مراقبة نشطة لدرجة الحرارة، بما في ذلك التأكد من بقاء درجة حرارة الزيت عند 95 درجة مئوية أو أقل في ظل ظروف التشغيل المطبقة.

ينبغي للمقيّمين الفنيين طلب دليل تحميل موثق أو حساب حراري. فبيان عام عن التحميل الزائد دون افتراضات تتعلق بالحرارة المحيطة ودرجة الحرارة لا يكفي.

وينبغي لهم أيضًا تحديد ما إذا كانت المراوح تبدأ تلقائيًا قبل الوصول إلى العتبة الحرجة. فقد يقلل التشغيل المتأخر للمراوح من القيمة العملية لسماح التحميل الزائد.

عندما تكون ذروات التحميل متوقعة، قد يوفر التبريد بالهواء القسري على مراحل نهجًا اقتصاديًا يحافظ على كفاءة التشغيل العادية مع توفير سعة حرارية احتياطية.

تطبيق هذه المبادئ على مشاريع التوزيع بجهد 33 kV

في شبكات التوزيع بجهد 33 kV، تؤثر قرارات التبريد في أكثر من المحول نفسه. فهي تؤثر في استمرارية الخدمة ومساحة المعدات والحماية من الحرائق والتخطيط للتوسعة.

قد يواجه محول من 33 kV إلى 400 V يخدم عمليات صناعية واجبًا حراريًا مختلفًا بدرجة كبيرة عن محول يغذي خط توزيع ريفيًا أو منشأة تجارية.

تحتاج مشاريع التعدين والبتروكيماويات والطاقة المتجددة والبنية التحتية الحضرية عادة إلى تقييم مفصل للتحميل الدوري والتعرض لدرجات الحرارة المحيطة المرتفعة وتبعات الموثوقية.

تتطلب المستشفيات ومراكز البيانات مستوى آخر من التدقيق لأن استمرارية الطاقة لها آثار مباشرة على السلامة أو الأعمال الحرجة أثناء أعطال المراوح وذروة الطلب.

يغطي نطاق Jinshida منمحولات توزيع الطاقة المغمورة بالزيت 33kV سعات من 30 kVA إلى 25,000 kVA لتطبيقات التوزيع من 33 kV إلى 0.4 kV.

يمكن أن يستخدم تكوينه زيت FR3 النباتي، وهو مصمم لتطبيقات تشمل المنشآت الصناعية وربط شبكات الطاقة المتجددة والمرافق العامة وتحويل التوزيع الحضري.

عند مراجعة هذه المعدات، ينبغي للمقيّمين مقارنة الفواقد المضمونة وتكوين التبريد ومتطلبات الحماية وظروف الموقع ودورة التشغيل المتوقعة كحزمة واحدة.

قد تكون قيمة الكفاءة التي تتجاوز 99% جذابة، ولكن ينبغي تفسيرها إلى جانب أداء ارتفاع درجة الحرارة والطاقة المساعدة التي يتطلبها ترتيب التبريد المحدد.

بالنسبة للمشاريع التي تتطلب حماية عالية للغلاف، ينبغي النظر بعناية إلى متطلب IP65 لأن تصميم الغلاف يمكن أن يؤثر في التهوية وطرح الحرارة الخارجية.

إشارات الصيانة التي تحمي الأداء الحراري

يمكن أن يتراجع أداء التبريد تدريجيًا، وغالبًا قبل أن يلاحظ المشغلون إنذارًا خطيرًا لدرجة الحرارة. لذلك، يعد الفحص الوقائي ضروريًا للحفاظ على القدرة الحرارية التصميمية.

ينبغي أن تظل أسطح المشعات نظيفة وخالية من العوائق. فالغبار والنباتات والتآكل وتدفق الهواء المحجوب والزعانف التالفة تقلل المساحة الفعالة المتاحة لنقل الحرارة.

ينبغي التحقق من تشغيل المراوح عبر اختبارات وظيفية، وليس فقط بفحص تفعيل أدوات التحكم التلقائي. إذ إن الاتجاه والاهتزاز والضوضاء وسحب التيار أمور مهمة.

بالنسبة للأنظمة المزودة بمضخات، ينبغي للمشغلين مراقبة أداء المضخة ومؤشرات تدفق الزيت وحالة المرشحات ونقاط التسرب وترتيبات الإمداد الاحتياطي لمساعدات التبريد.

يمكن لاختبار الزيت تحديد الرطوبة والحموضة والغازات المذابة ومنتجات التدهور التي قد تشير إلى ارتفاع الحرارة أو تقلل فعالية الزيت طويلة الأجل في نقل الحرارة.

تكون بيانات الاتجاهات أكثر قيمة من القراءات المنفردة. إذ قد يكشف ارتفاع درجة الحرارة المتزايد ببطء في ظل ظروف حمل وحرارة محيطة متشابهة عن تراجع أداء التبريد مبكرًا.

يمكن أن يساعد التصوير الحراري أيضًا في تحديد درجات حرارة غير طبيعية للمشعات أو وصلات كهربائية ضعيفة أو مشكلات في المراوح أو نقاط ساخنة موضعية في الخزان أثناء عمليات الفحص.

الخلاصة: اختر التبريد وفقًا لواجب التشغيل الفعلي، وليس لوحة البيانات فقط

يُعد نظام تبريد محول الطاقة الكهربائية عنصرًا أساسيًا في الكفاءة والحفاظ على العزل ومرونة التحميل والتكلفة الإجمالية لدورة الحياة.

يمكن أن يوفر التبريد الطبيعي خدمة موثوقة ومنخفضة الصيانة حيث تكون الأحمال والظروف المحيطة معتدلة. ويضيف التبريد القسري سعة، لكنه يضيف أيضًا طاقة مساعدة والتزامات صيانة.

يجمع القرار الفني الأقوى بين أدلة الاختبارات الحرارية وتحليل الحمل الواقعي وتقييم الظروف المحيطة واختيار العزل والزيت ووفرة التبريد وقدرة المراقبة.

بالنسبة لمشاريع 33 kV الحرجة، ينبغي للمقيّمين التأكد من أن المحول يستطيع التحكم في درجة حرارة النقطة الساخنة للملف خلال ظروف التشغيل العادية والذروة والطوارئ.

يحول هذا النهج التبريد من مواصفة في كتالوج إلى أصل قابل للقياس يدعم عمرًا أطول للمحول وكفاءة مستقرة وإمدادًا موثوقًا للطاقة.
