Comment les systèmes de refroidissement influencent la durée de vie et l’efficacité des transformateurs électriques de puissance

Les systèmes de refroidissement déterminent directement si un transformateur électrique de puissance atteint le niveau d’efficacité, la capacité de surcharge, la durée de vie de l’isolation et la fiabilité de fonctionnement attendus.

Pour les évaluateurs techniques, la conception du refroidissement doit être considérée comme un facteur de performance essentiel, et non comme un accessoire secondaire ajouté après la sélection des caractéristiques électriques nominales.

Un transformateur peut satisfaire sur le papier aux spécifications de tension, de puissance et de pertes, tout en subissant un vieillissement accéléré si sa capacité d’évacuation de la chaleur est insuffisante.

Les systèmes de refroidissement jouent un rôle déterminant dans la durée de vie, l’efficacité et la fiabilité opérationnelle d’un transformateur électrique de puissance. Pour les évaluateurs techniques, il est essentiel de comprendre comment l’huile, l’air et les configurations de refroidissement avancées contrôlent la température des enroulements lors de l’évaluation des performances thermiques, du vieillissement de l’isolation, de la capacité de charge et du coût sur le cycle de vie. Cet article examine l’impact pratique de la conception du refroidissement des transformateurs sur la valeur à long terme des réseaux électriques.

Pourquoi la température est la variable critique pour la durée de vie d’un transformateur

Chaque transformateur électrique de puissance produit de la chaleur en fonctionnement normal. Les pertes dans le noyau génèrent une chaleur relativement constante, tandis que les pertes dans les enroulements augmentent considérablement à mesure que le courant de charge augmente.

Cette chaleur doit passer des conducteurs et de l’acier magnétique à travers l’isolation, l’huile, les surfaces de la cuve, les radiateurs, puis finalement vers l’air ambiant environnant.

Si ce chemin thermique est limité, le point le plus chaud à l’intérieur de l’enroulement augmente plus rapidement que ne le laisse supposer la température d’huile mesurée extérieurement.

La température du point chaud est importante, car l’isolation cellulosique vieillit chimiquement. À mesure que l’isolation perd sa résistance mécanique, elle devient moins capable de résister aux courts-circuits, aux vibrations et aux contraintes thermiques.

Les pratiques de l’industrie reconnaissent couramment que le vieillissement de l’isolation s’accélère fortement lorsque la température s’élève. Même une surchauffe modérée et prolongée peut réduire sensiblement la durée de vie prévue du transformateur.

Par conséquent, un système de refroidissement n’a pas seulement pour objectif de prévenir une défaillance immédiate. Sa valeur principale est de préserver l’état de l’isolation pendant des décennies de fonctionnement.

Les évaluateurs techniques doivent distinguer la température de l’huile en partie supérieure de la température du point chaud de l’enroulement. Cette dernière est généralement plus pertinente pour évaluer le risque de vieillissement de l’isolation.

Une unité fonctionnant dans une limite acceptable de température d’huile en partie supérieure peut néanmoins subir des points chauds excessifs si la circulation d’huile, la conception des canaux d’enroulement ou les performances des radiateurs sont insuffisantes.

La chaleur affecte également la qualité de l’huile. Des températures d’huile plus élevées accélèrent l’oxydation, augmentent l’acidité, favorisent la formation de boues et dégradent au fil du temps les performances de transfert thermique.

Cela crée un cycle dommageable : une huile dégradée transfère moins efficacement la chaleur, ce qui élève la température de fonctionnement et accélère la détérioration supplémentaire de l’huile et de l’isolation.

Pour les applications de distribution et de puissance à longue durée de vie, les performances thermiques doivent donc être évaluées comme une problématique combinant isolation, huile, aspects mécaniques et charge.

Comment les méthodes de refroidissement modifient les capacités de fonctionnement

Les classifications de refroidissement des transformateurs identifient le milieu isolant ainsi que la méthode utilisée pour faire circuler ce milieu et évacuer la chaleur vers l’environnement.

Pour les équipements immergés dans l’huile, les configurations courantes incluent ONAN, ONAF, OFAF et OFWF. Chacune représente un équilibre différent entre simplicité, coût, capacité et contrôlabilité.

ONAN signifie huile naturelle, air naturel. La chaleur entraîne une circulation naturelle de l’huile, tandis que les radiateurs évacuent la chaleur par convection naturelle et rayonnement.

Comme elle ne comporte ni ventilateurs de refroidissement ni pompes à huile, la construction ONAN est mécaniquement simple et offre généralement une grande fiabilité avec des besoins de maintenance limités.

Toutefois, le refroidissement naturel possède une capacité thermique limitée. Lorsque la charge augmente ou que la température ambiante s’élève, les températures de l’huile et des enroulements peuvent monter rapidement.

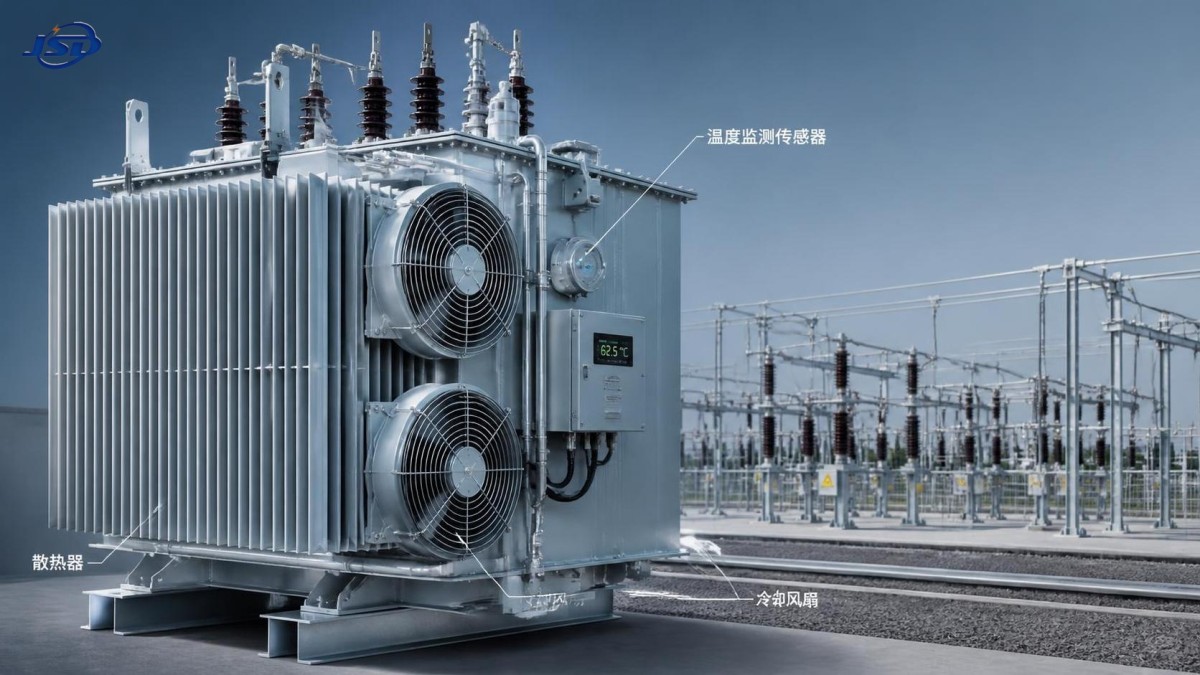

ONAF ajoute un refroidissement par air forcé au moyen de ventilateurs de radiateur. L’huile continue de circuler naturellement, mais l’air entraîné par les ventilateurs améliore considérablement l’évacuation de chaleur des radiateurs.

Cette configuration est largement utilisée lorsqu’un transformateur électrique de puissance nécessite une capacité intermittente plus élevée sans la complexité d’un équipement de refroidissement à huile pompée.

Les ventilateurs peuvent être activés par paliers selon la température de l’huile ou le niveau de charge. Cela réduit la consommation d’énergie auxiliaire pendant les périodes de faible charge tout en répondant aux pics de demande.

OFAF utilise une circulation forcée d’huile et un refroidissement par air forcé. Des pompes font circuler l’huile dans le circuit de refroidissement, réduisant la résistance thermique autour des zones d’enroulement à fortes pertes.

Ces systèmes prennent en charge des puissances nominales plus élevées et des cycles de service plus exigeants, mais ils ajoutent des composants nécessitant une surveillance, une maintenance et une planification des mesures d’urgence en cas de défaillance.

Les systèmes OFWF utilisent un refroidissement forcé par huile et eau. Ils offrent une capacité de transfert thermique élevée là où une infrastructure d’eau est disponible et où les conditions d’installation justifient une complexité accrue.

Les transformateurs secs suivent des principes de refroidissement différents, utilisant couramment l’air naturel ou l’air forcé. Leurs marges thermiques, la conception de leur enveloppe et les conditions ambiantes nécessitent une évaluation distincte.

L’efficacité dépend du refroidissement, mais pas de manière simple

Le refroidissement ne peut pas éliminer les pertes du transformateur. Les pertes dans le noyau et les pertes cuivre restent principalement déterminées par la conception magnétique, la section des conducteurs, la qualité des matériaux et le niveau de charge.

Cependant, le refroidissement influence fortement la température à laquelle ces pertes se produisent, ce qui affecte la résistance, la consommation auxiliaire et la capacité de fonctionnement utilisable.

La résistance des enroulements augmente lorsque la température du cuivre s’élève. Une résistance plus élevée produit davantage de pertes en charge ; un refroidissement insuffisant peut donc légèrement dégrader l’efficacité sous forte charge.

La différence peut sembler modeste sur une heure de fonctionnement, mais les charges continues dans l’industrie, les énergies renouvelables et les infrastructures peuvent rendre les coûts énergétiques sur la durée de vie significatifs.

Le refroidissement forcé consomme également de l’énergie. Les ventilateurs, pompes, commandes et systèmes de surveillance créent des pertes auxiliaires qui doivent être incluses dans une évaluation réaliste de l’efficacité.

Par conséquent, la meilleure solution n’est pas automatiquement le système de refroidissement le plus puissant. C’est la configuration adaptée au profil de charge, aux conditions ambiantes et aux priorités de fiabilité.

Un ensemble de refroidissement forcé surdimensionné peut augmenter les dépenses d’investissement et la consommation parasite sans créer une valeur économique proportionnelle pour un transformateur faiblement chargé.

À l’inverse, choisir uniquement le refroidissement naturel pour un transformateur soumis à des pointes de demande récurrentes peut limiter la capacité disponible et accroître les coûts liés au vieillissement thermique.

Les évaluations techniques doivent comparer les performances sur l’ensemble du coût de possession, y compris les pertes à vide, les pertes en charge, l’énergie auxiliaire de refroidissement, les besoins de maintenance et la durée de vie prévue de l’isolation.

Pour les transformateurs desservant une production renouvelable variable, la commande du refroidissement doit également tenir compte des variations rapides de charge plutôt que de s’appuyer uniquement sur une hypothèse fixe de charge moyenne.

Points à vérifier lors de l’évaluation de la conception thermique

Commencez par le profil de charge réel. La charge moyenne annuelle à elle seule est insuffisante, car des pointes courtes, fréquentes ou saisonnières peuvent déterminer l’exposition des enroulements aux points chauds.

Demandez des données prévisionnelles de charge horaires ou par intervalles lorsque cela est possible. Elles permettent de déterminer si le transformateur nécessite une capacité continue, cyclique ou une capacité de surcharge d’urgence occasionnelle.

La température ambiante est tout aussi importante. Un système de refroidissement éprouvé dans un climat doux peut offrir une marge de température insuffisante dans des installations extérieures à haute température.

Évaluez la température ambiante maximale, l’exposition solaire, l’altitude du site, les restrictions de ventilation, la concentration de poussière et la proximité de murs ou de sources de chaleur voisines.

L’emplacement du transformateur affecte les performances des radiateurs. Des passages d’air restreints peuvent faire recirculer l’air chaud, réduisant l’écart de température nécessaire à une dissipation thermique efficace.

Pour les unités extérieures remplies d’huile, les distances d’installation doivent permettre une circulation d’air non obstruée. Une distance minimale spécifiée de 1,5 mètres par rapport aux murs est souvent pertinente sur le plan opérationnel.

Examinez les données d’essais thermiques plutôt que de vous fier uniquement à une désignation de refroidissement. Les résultats d’élévation de température fournissent des preuves plus solides du comportement de la conception achevée dans les conditions nominales.

Vérifiez également la classe thermique d’isolation applicable, l’élévation garantie de l’huile en partie supérieure, l’élévation moyenne des enroulements, la marge calculée pour le point chaud et la plage de température ambiante admissible.

La redondance du refroidissement mérite une attention particulière pour les charges critiques. La défaillance d’un ventilateur ou d’une pompe ne doit pas imposer immédiatement une interruption non planifiée avant que les opérateurs puissent intervenir.

Demandez si le transformateur peut continuer à fonctionner à une puissance réduite après la perte d’un groupe de ventilateurs, d’une pompe à huile ou d’un circuit de commande.

Les dispositifs de surveillance constituent un autre point de décision. Les indicateurs de température d’huile, les indicateurs de température des enroulements, les commandes de ventilateurs, les alarmes et la communication à distance améliorent la visibilité opérationnelle.

Pour les centres de données, les hôpitaux, les usines pétrochimiques et les installations publiques, les alarmes thermiques à distance peuvent être aussi importantes que la capacité nominale de refroidissement elle-même.

Le choix de l’huile influence les décisions de refroidissement et de risque d’incendie

Le choix du liquide isolant modifie les performances thermiques, les considérations environnementales, la sécurité incendie et la stratégie de maintenance. L’huile minérale reste largement utilisée en raison de sa disponibilité établie et de l’expérience acquise en exploitation.

Les liquides à base d’esters naturels, y compris l’huile végétale FR3, présentent un profil de performance différent. Ils peuvent offrir des points de feu plus élevés et une bonne tolérance à l’humidité pour l’isolation cellulosique.

Le fluide ester naturel a une viscosité plus élevée que l’huile minérale conventionnelle, particulièrement à basse température. Les concepteurs doivent en tenir compte lors du dimensionnement des radiateurs et des circuits de circulation d’huile.

Dans un transformateur correctement conçu, le fluide ester peut favoriser une longue durée de vie de l’isolation tout en améliorant le positionnement en matière de sécurité incendie pour les installations à proximité d’infrastructures sensibles ou de zones urbaines denses.

Les évaluateurs doivent éviter de traiter le choix du liquide comme une préférence environnementale isolée. Le fluide, la conception thermique, le système d’isolation et l’agencement de refroidissement doivent fonctionner ensemble.

Ils doivent également confirmer que les capteurs de température, les joints, les systèmes de peinture, les procédures de traitement de l’huile et les recommandations de maintenance sont compatibles avec le liquide isolant sélectionné.

Conception du refroidissement et capacité de surcharge

La capacité de surcharge est souvent mal comprise comme une augmentation permanente de capacité. En réalité, il s’agit d’une marge thermique limitée dans le temps qui consomme une partie de la marge de vieillissement du transformateur.

Un système de refroidissement bien conçu peut aider à gérer les surcharges de courte durée en limitant l’élévation de température de l’huile et des enroulements pendant les pointes de demande ou les conditions de fonctionnement d’urgence.

Toutefois, la surcharge acceptable dépend de la température initiale de l’huile, de la température ambiante, de la durée de charge, de l’état de l’isolation et de l’historique thermique antérieur du transformateur.

Par exemple, un équipement de 33 kV à enroulements en cuivre peut autoriser une charge de courte durée allant jusqu’à 150 % de la puissance nominale pendant deux heures au maximum.

Cette capacité exige une surveillance active de la température, incluant la confirmation que la température de l’huile reste égale ou inférieure à 95 degrés Celsius dans les conditions de fonctionnement applicables.

Les évaluateurs techniques doivent exiger un guide de charge documenté ou un calcul thermique. Une déclaration générique de surcharge sans hypothèses relatives à l’ambiante et à la température n’est pas suffisante.

Ils doivent également déterminer si les ventilateurs démarrent automatiquement avant que le seuil critique ne soit atteint. Un fonctionnement tardif des ventilateurs peut réduire la valeur pratique de la marge de surcharge.

Lorsque les pics de charge sont prévisibles, le refroidissement par air forcé à activation par paliers peut offrir une approche rentable qui préserve l’efficacité de fonctionnement normale tout en fournissant une capacité thermique de réserve.

Application de ces principes aux projets de distribution 33 kV

Dans les réseaux de distribution 33 kV, les décisions de refroidissement affectent plus que le transformateur lui-même. Elles influencent la continuité de service, l’encombrement de l’équipement, la protection incendie et la planification des extensions.

Un transformateur 33 kV vers 400 V alimentant des processus industriels peut être soumis à une sollicitation thermique sensiblement différente de celle d’un transformateur alimentant un départ rural ou une installation commerciale.

Les projets miniers, pétrochimiques, d’énergies renouvelables et d’infrastructures urbaines nécessitent couramment une évaluation détaillée des charges cycliques, de l’exposition à des températures ambiantes élevées et des conséquences en matière de fiabilité.

Les hôpitaux et les centres de données requièrent un niveau d’examen supplémentaire, car la continuité de l’alimentation a des implications directes en matière de sécurité ou est critique pour l’activité lors de défaillances de ventilateurs et de pics de demande.

La gamme de transformateurs de distribution de puissance 33 kV immergés dans l’huile de Jinshida couvre des capacités de 30 kVA à 25 000 kVA pour les applications de distribution de 33 kV à 0,4 kV.

Sa configuration peut utiliser de l’huile végétale FR3 et est conçue pour des applications incluant les installations industrielles, les raccordements au réseau d’énergies renouvelables, les installations publiques et la transformation pour la distribution urbaine.

Lors de l’examen de tels équipements, les évaluateurs doivent comparer les pertes garanties, la configuration de refroidissement, les exigences de protection, les conditions du site et le cycle de service prévu comme un ensemble unique.

Une valeur d’efficacité supérieure à 99 % peut être attrayante, mais elle doit être interprétée en parallèle des performances d’élévation de température et de l’énergie auxiliaire requise par le système de refroidissement spécifié.

Pour les projets exigeant un niveau élevé de protection de l’enveloppe, une exigence IP65 doit être examinée attentivement, car la conception de l’enveloppe peut affecter la ventilation et l’évacuation externe de la chaleur.

Signaux de maintenance qui préservent les performances thermiques

Les performances de refroidissement peuvent diminuer progressivement, souvent avant que les opérateurs n’observent une alarme de température grave. L’inspection préventive est donc essentielle au maintien de la capacité thermique de conception.

Les surfaces des radiateurs doivent rester propres et dégagées. La poussière, la végétation, la corrosion, les obstructions de la circulation d’air et les ailettes endommagées réduisent la surface effective disponible pour le transfert thermique.

Le fonctionnement des ventilateurs doit être vérifié par des essais fonctionnels, et pas seulement en contrôlant que les commandes automatiques sont activées. Le sens de rotation, les vibrations, le bruit et l’intensité absorbée sont importants.

Pour les systèmes à pompage, les opérateurs doivent surveiller les performances des pompes, les indications de débit d’huile, l’état des filtres, les points de fuite et les dispositions d’alimentation de secours des auxiliaires de refroidissement.

Les analyses d’huile peuvent identifier l’humidité, l’acidité, les gaz dissous et les produits de dégradation susceptibles d’indiquer une surchauffe ou de réduire l’efficacité de transfert thermique à long terme de l’huile.

Les données de tendance sont plus précieuses que les relevés isolés. Une élévation de température qui augmente lentement dans des conditions de charge et d’ambiance similaires peut révéler précocement une dégradation des performances de refroidissement.

L’imagerie thermique peut également aider à identifier lors des inspections des températures anormales des radiateurs, de mauvaises connexions électriques, des problèmes de ventilateurs ou des points chauds localisés sur la cuve.

Conclusion : sélectionnez le refroidissement pour le service réel, pas uniquement pour la plaque signalétique

Le système de refroidissement d’un transformateur électrique de puissance est essentiel à l’efficacité, à la préservation de l’isolation, à la flexibilité de charge et au coût global sur le cycle de vie.

Le refroidissement naturel peut offrir un service fiable et nécessitant peu de maintenance lorsque les charges et les conditions ambiantes sont modérées. Le refroidissement forcé ajoute de la capacité, mais également de la consommation d’énergie auxiliaire et des obligations de maintenance.

La décision technique la plus solide combine des preuves issues d’essais thermiques, une analyse réaliste de la charge, une évaluation de l’ambiance, le choix de l’isolation et de l’huile, la redondance du refroidissement et la capacité de surveillance.

Pour les projets critiques de 33 kV, les évaluateurs doivent confirmer que le transformateur peut contrôler la température du point chaud des enroulements dans les conditions de fonctionnement normales, de pointe et d’urgence.

Cette approche transforme le refroidissement d’une spécification de catalogue en un actif mesurable pour une durée de vie plus longue du transformateur, une efficacité stable et une fourniture d’énergie fiable.
