Como os Sistemas de Resfriamento Afetam a Vida Útil e a Eficiência dos Transformadores de Potência Elétrica

Como os Sistemas de Refrigeração Afetam a Vida Útil e a Eficiência dos Transformadores Elétricos de Potência

Os sistemas de refrigeração determinam diretamente se um transformador elétrico de potência oferece a eficiência esperada, capacidade de sobrecarga, vida útil do isolamento e confiabilidade operacional.

Para os avaliadores técnicos, o projeto de refrigeração deve ser avaliado como um fator central de desempenho, e não como um acessório secundário adicionado após a seleção das especificações elétricas.

Um transformador pode atender, no papel, às especificações de tensão, capacidade e perdas, mas ainda assim apresentar envelhecimento acelerado se sua capacidade de remoção de calor for inadequada.

Os sistemas de refrigeração desempenham um papel decisivo na vida útil, eficiência e confiabilidade operacional de um transformador elétrico de potência. Para os avaliadores técnicos, compreender como as configurações de refrigeração a óleo, ar e avançadas controlam a temperatura dos enrolamentos é essencial ao avaliar o desempenho térmico, o envelhecimento do isolamento, a capacidade de carga e o custo do ciclo de vida. Este artigo analisa o impacto prático do projeto de refrigeração de transformadores no valor de longo prazo dos sistemas elétricos.

Por Que a Temperatura É a Variável Crítica da Vida Útil do Transformador

Todo transformador elétrico de potência gera calor durante a operação normal. As perdas no núcleo geram calor relativamente constante, enquanto as perdas nos enrolamentos aumentam significativamente à medida que a corrente de carga aumenta.

Esse calor deve percorrer o caminho dos condutores e do aço magnético através do isolamento, óleo, superfícies do tanque, radiadores e, por fim, chegar ao ar ambiente ao redor.

Se esse caminho térmico for restringido, o ponto mais quente dentro do enrolamento aumenta mais rapidamente do que sugere a temperatura do óleo medida externamente.

A temperatura do ponto quente é importante porque o isolamento de celulose envelhece quimicamente. À medida que o isolamento perde resistência mecânica, torna-se menos capaz de suportar curtos-circuitos, vibrações e estresse térmico.

A prática do setor reconhece amplamente que o envelhecimento do isolamento acelera acentuadamente com temperaturas elevadas. Mesmo um sobreaquecimento moderado e sustentado pode reduzir materialmente a vida útil esperada do transformador.

Portanto, um sistema de refrigeração não se destina apenas a evitar falhas imediatas. Seu principal valor é preservar a condição do isolamento ao longo de décadas de operação.

Os avaliadores técnicos devem distinguir entre a temperatura do óleo superior e a temperatura do ponto quente do enrolamento. Esta última geralmente é mais relevante para avaliar o risco de envelhecimento do isolamento.

Uma unidade que opera dentro de um limite aceitável de temperatura do óleo superior ainda pode apresentar pontos quentes excessivos se a circulação de óleo, o projeto dos dutos dos enrolamentos ou o desempenho dos radiadores forem deficientes.

O calor também afeta a qualidade do óleo. Temperaturas mais elevadas do óleo aceleram a oxidação, aumentam a acidez, promovem a formação de borra e degradam o desempenho de transferência de calor ao longo do tempo.

Isso cria um ciclo prejudicial: o óleo degradado transfere calor com menor eficácia, elevando a temperatura de operação e acelerando a deterioração adicional do óleo e do isolamento.

Para aplicações de distribuição e potência de longa vida útil, o desempenho térmico deve, portanto, ser avaliado como uma questão combinada de isolamento, óleo, mecânica e carregamento.

Como os Métodos de Refrigeração Alteram a Capacidade Operacional

As classificações de refrigeração de transformadores identificam o meio isolante e o método utilizado para fazer esse meio circular e rejeitar calor ao ambiente.

Para equipamentos imersos em óleo, as configurações comuns incluem ONAN, ONAF, OFAF e OFWF. Cada uma representa um equilíbrio diferente entre simplicidade, custo, capacidade e controlabilidade.

ONAN significa óleo natural, ar natural. O calor faz o óleo circular naturalmente, enquanto os radiadores liberam calor por convecção natural e radiação.

Por não possuir ventiladores de refrigeração nem bombas de óleo, a construção ONAN é mecanicamente simples e geralmente oferece alta confiabilidade com necessidades limitadas de manutenção.

No entanto, a refrigeração natural possui capacidade térmica finita. Quando a carga aumenta ou a temperatura ambiente se eleva, as temperaturas do óleo e dos enrolamentos podem subir rapidamente.

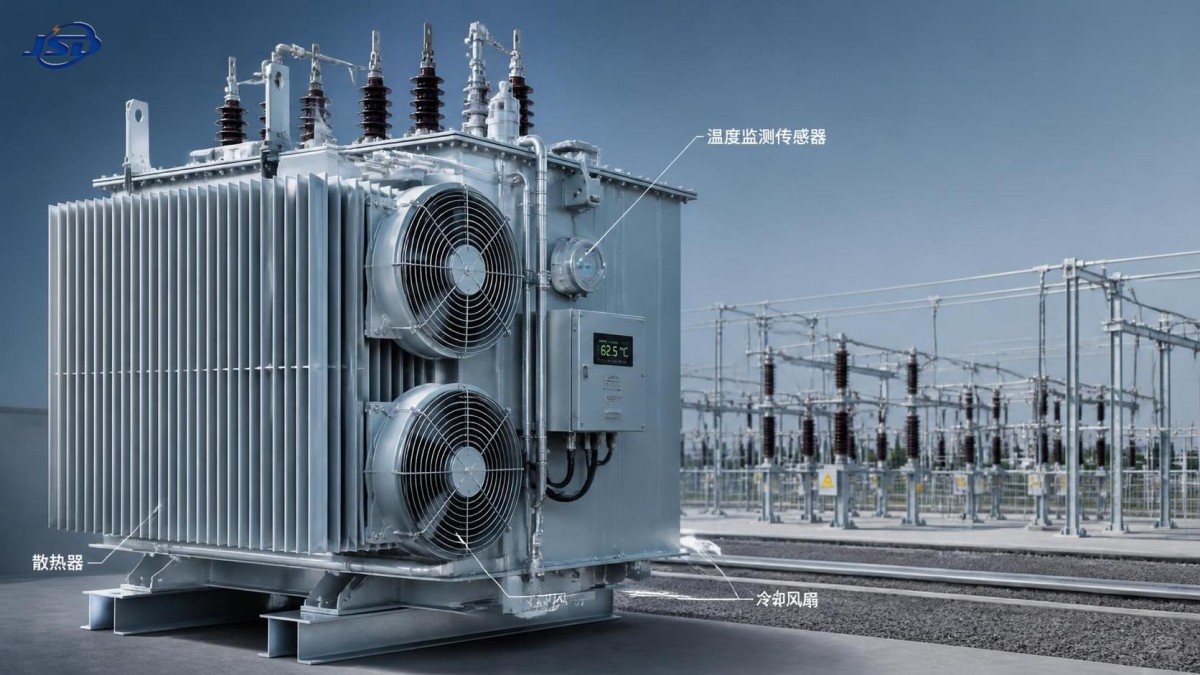

ONAF adiciona refrigeração por ar forçado por meio de ventiladores nos radiadores. O óleo continua circulando naturalmente, mas o ar impulsionado por ventiladores melhora significativamente a dissipação de calor dos radiadores.

Essa configuração é amplamente utilizada quando um transformador elétrico de potência necessita de maior capacidade intermitente sem a complexidade de equipamentos de refrigeração com óleo bombeado.

Os ventiladores podem ser acionados em estágios de acordo com a temperatura do óleo ou o nível de carga. Isso reduz o consumo de energia auxiliar durante períodos de baixa carga, ao mesmo tempo que atende aos picos de demanda.

OFAF utiliza circulação forçada de óleo e refrigeração por ar forçado. As bombas movimentam o óleo pelo circuito de refrigeração, reduzindo a resistência térmica ao redor das regiões dos enrolamentos com maiores perdas.

Esses sistemas suportam potências maiores e ciclos de serviço mais exigentes, mas introduzem componentes adicionais que requerem monitoramento, manutenção e planejamento de contingência em caso de falha.

Os sistemas OFWF utilizam refrigeração forçada por óleo e água. Eles oferecem elevada capacidade de transferência de calor onde houver infraestrutura de água disponível e as condições de instalação justificarem maior complexidade.

Transformadores a seco seguem princípios de refrigeração diferentes, normalmente utilizando ar natural ou ar forçado. Suas margens térmicas, o projeto do invólucro e as condições ambientais exigem avaliação separada.

A Eficiência Depende da Refrigeração, Mas Não de Forma Simples

A refrigeração não pode eliminar as perdas do transformador. As perdas no núcleo e as perdas no cobre continuam sendo determinadas principalmente pelo projeto magnético, tamanho dos condutores, qualidade dos materiais e nível de carga.

No entanto, a refrigeração influencia substancialmente a temperatura em que essas perdas ocorrem, o que afeta a resistência, o consumo auxiliar e a capacidade operacional utilizável.

A resistência dos enrolamentos aumenta à medida que a temperatura do cobre sobe. Uma resistência maior produz perdas de carga mais elevadas; portanto, a refrigeração inadequada pode piorar ligeiramente a eficiência sob cargas pesadas.

A diferença pode parecer modesta durante uma hora de operação, mas cargas contínuas industriais, de energias renováveis e de infraestrutura podem tornar os custos de energia ao longo da vida útil significativos.

A refrigeração forçada também consome energia. Ventiladores, bombas, controles e sistemas de monitoramento geram perdas auxiliares que devem ser incluídas em uma avaliação realista de eficiência.

Assim, a melhor solução não é automaticamente o sistema de refrigeração mais potente. É a configuração compatível com o perfil de carga, as condições ambientais e as prioridades de confiabilidade.

Um conjunto de refrigeração forçada superdimensionado pode aumentar o investimento de capital e o consumo parasita sem gerar valor econômico proporcional para um transformador levemente carregado.

Por outro lado, selecionar apenas refrigeração natural para um transformador com picos de demanda recorrentes pode limitar a capacidade disponível e aumentar os custos de envelhecimento térmico.

As avaliações técnicas devem comparar o desempenho total de propriedade, incluindo perdas em vazio, perdas em carga, energia auxiliar de refrigeração, necessidade de manutenção e vida útil esperada do isolamento.

Para transformadores que atendem à geração variável de energia renovável, o controle de refrigeração também deve considerar mudanças rápidas de carga, em vez de se basear apenas em uma premissa fixa de carga média.

O Que Verificar ao Avaliar o Projeto Térmico

Comece pelo perfil de carga real. A carga média anual por si só é insuficiente, pois picos curtos, frequentes ou sazonais podem determinar a exposição do enrolamento ao ponto quente.

Solicite dados projetados de carga horária ou por intervalos, quando possível. Isso revela se o transformador necessita de capacidade contínua, capacidade cíclica ou capacidade ocasional de sobrecarga de emergência.

A temperatura ambiente é igualmente importante. Um sistema de refrigeração comprovado em clima ameno pode fornecer margem de temperatura inadequada em instalações externas de alta temperatura.

Avalie a temperatura ambiente máxima, exposição solar, altitude do local, restrições de ventilação, concentração de poeira e proximidade de paredes ou fontes de calor vizinhas.

A localização do transformador afeta o desempenho dos radiadores. Caminhos de ar restritos podem recircular ar quente, reduzindo a diferença de temperatura necessária para uma dissipação de calor eficaz.

Para unidades externas preenchidas com óleo, as folgas de instalação devem permitir fluxo de ar desobstruído. Uma distância mínima especificada de 1,5 metros das paredes costuma ser operacionalmente relevante.

Analise os dados de ensaios térmicos em vez de depender apenas de uma designação de refrigeração. Os resultados de elevação de temperatura fornecem evidências mais sólidas de como o projeto concluído se comporta em condições nominais.

Verifique também a classe térmica de isolamento aplicável, a elevação garantida do óleo superior, a elevação média dos enrolamentos, a margem calculada de ponto quente e a faixa de temperatura ambiente permitida.

A redundância de refrigeração merece atenção específica para cargas críticas. A falha de um ventilador ou bomba não deve forçar imediatamente uma interrupção não planejada antes que os operadores possam reagir.

Pergunte se o transformador pode continuar operando com potência reduzida após a perda de um banco de ventiladores, uma bomba de óleo ou um circuito de controle.

Os recursos de monitoramento são outro ponto de decisão. Indicadores de temperatura do óleo, indicadores de temperatura dos enrolamentos, controles de ventiladores, alarmes e comunicação remota melhoram a visibilidade operacional.

Para centros de dados, hospitais, plantas petroquímicas e instalações públicas, os alarmes térmicos remotos podem ser tão importantes quanto a própria capacidade nominal de refrigeração.

A Escolha do Óleo Influencia as Decisões de Refrigeração e Risco de Incêndio

A seleção do líquido isolante altera o desempenho térmico, as considerações ambientais, a segurança contra incêndios e a estratégia de manutenção. O óleo mineral continua amplamente utilizado devido ao fornecimento consolidado e à experiência operacional estabelecida.

Os líquidos de éster natural, incluindo o óleo vegetal FR3, oferecem um perfil de desempenho diferente. Eles podem proporcionar pontos de combustão mais altos e forte tolerância à umidade para o isolamento de celulose.

O fluido de éster natural possui viscosidade maior do que o óleo mineral convencional, especialmente em temperaturas mais baixas. Os projetistas devem considerar isso ao dimensionar radiadores e trajetos de circulação de óleo.

Em um transformador adequadamente projetado, o fluido de éster pode proporcionar longa vida útil ao isolamento, ao mesmo tempo que melhora o posicionamento de segurança contra incêndios para instalações próximas a instalações sensíveis ou áreas urbanas densas.

Os avaliadores devem evitar tratar a seleção do líquido como uma preferência ambiental isolada. O fluido, o projeto térmico, o sistema de isolamento e a configuração de refrigeração devem funcionar em conjunto.

Também devem confirmar que sensores de temperatura, juntas, sistemas de pintura, procedimentos de processamento do óleo e orientações de manutenção são compatíveis com o líquido isolante selecionado.

Projeto de Refrigeração e Capacidade de Sobrecarga

A capacidade de sobrecarga é frequentemente interpretada de forma equivocada como um aumento permanente de capacidade. Na realidade, trata-se de uma margem térmica limitada no tempo que consome parte da margem de envelhecimento do transformador.

Um sistema de refrigeração bem projetado pode ajudar a gerenciar sobrecargas de curto prazo, limitando a elevação da temperatura do óleo e dos enrolamentos durante picos de demanda ou condições de operação em contingência.

No entanto, a sobrecarga aceitável depende da temperatura inicial do óleo, da temperatura ambiente, da duração da carga, da condição do isolamento e do histórico térmico anterior do transformador.

Por exemplo, equipamentos com enrolamentos de cobre de 33 kV podem permitir carga de curto prazo de até 150% da capacidade nominal por no máximo duas horas.

Essa capacidade requer monitoramento ativo de temperatura, incluindo a confirmação de que a temperatura do óleo permanece em ou abaixo de 95 graus Celsius nas condições operacionais aplicáveis.

Os avaliadores técnicos devem exigir um guia de carregamento documentado ou um cálculo térmico. Uma declaração genérica de sobrecarga sem premissas de temperatura ambiente e temperatura não é suficiente.

Também devem determinar se os ventiladores iniciam automaticamente antes que o limite crítico seja atingido. A operação tardia dos ventiladores pode reduzir o valor prático da margem de sobrecarga.

Onde os picos de carga são previsíveis, a refrigeração por ar forçado em estágios pode oferecer uma abordagem econômica que preserva a eficiência operacional normal e fornece capacidade térmica de reserva.

Aplicação Desses Princípios a Projetos de Distribuição de 33 kV

Em redes de distribuição de 33 kV, as decisões de refrigeração afetam mais do que o próprio transformador. Elas influenciam a continuidade do serviço, a área ocupada pelo equipamento, a proteção contra incêndios e o planejamento de expansão.

Um transformador de 33 kV para 400 V que atende a processos industriais pode enfrentar uma carga térmica substancialmente diferente daquela de um transformador que alimenta um alimentador rural ou uma instalação comercial.

Projetos de mineração, petroquímica, energia renovável e infraestrutura urbana normalmente requerem avaliação detalhada de carregamento cíclico, exposição a altas temperaturas ambiente e consequências para a confiabilidade.

Hospitais e centros de dados exigem outro nível de análise, pois a continuidade do fornecimento de energia tem implicações diretas para a segurança ou para operações críticas de negócios durante falhas de ventiladores e picos de demanda.

A linha deTransformadores de Distribuição de Potência Imersos em Óleo de 33 kV da Jinshida abrange capacidades de 30 kVA a 25.000 kVA para aplicações de distribuição de 33 kV a 0,4 kV.

Sua configuração pode utilizar óleo vegetal FR3 e é projetada para aplicações que incluem plantas industriais, conexões de rede de energia renovável, instalações públicas e conversão de distribuição urbana.

Ao analisar esses equipamentos, os avaliadores devem comparar as perdas garantidas, a configuração de refrigeração, os requisitos de proteção, as condições do local e o ciclo de serviço esperado como um único conjunto.

Um valor de eficiência superior a 99% pode ser atrativo, mas deve ser interpretado juntamente com o desempenho de elevação de temperatura e a energia auxiliar exigida pela configuração de refrigeração especificada.

Para projetos que exigem alta proteção do invólucro, um requisito IP65 deve ser considerado cuidadosamente, pois o projeto do invólucro pode afetar a ventilação e a rejeição externa de calor.

Sinais de Manutenção que Protegem o Desempenho Térmico

O desempenho da refrigeração pode diminuir gradualmente, muitas vezes antes que os operadores observem um alarme grave de temperatura. Portanto, a inspeção preventiva é essencial para manter a capacidade térmica de projeto.

As superfícies dos radiadores devem permanecer limpas e desobstruídas. Poeira, vegetação, corrosão, fluxo de ar bloqueado e aletas danificadas reduzem a área efetiva disponível para transferência de calor.

A operação dos ventiladores deve ser verificada por meio de testes funcionais, e não apenas confirmando que os controles automáticos estão habilitados. Direção, vibração, ruído e consumo de corrente são importantes.

Para sistemas bombeados, os operadores devem monitorar o desempenho das bombas, indicações de fluxo de óleo, condição dos filtros, pontos de vazamento e disposições de alimentação de reserva para os auxiliares de refrigeração.

A análise do óleo pode identificar umidade, acidez, gases dissolvidos e produtos de degradação que podem indicar sobreaquecimento ou reduzir a eficácia de transferência de calor do óleo a longo prazo.

Dados de tendência são mais valiosos do que leituras isoladas. Uma elevação de temperatura que aumenta lentamente sob condições semelhantes de carga e ambiente pode revelar precocemente a redução do desempenho de refrigeração.

A termografia também pode ajudar a identificar temperaturas anormais nos radiadores, conexões elétricas deficientes, problemas nos ventiladores ou pontos quentes localizados no tanque durante as inspeções.

Conclusão: Selecione a Refrigeração para o Serviço Real, Não Apenas para a Placa de Identificação

O sistema de refrigeração de um transformador elétrico de potência é fundamental para a eficiência, a preservação do isolamento, a flexibilidade de carregamento e o custo total do ciclo de vida.

A refrigeração natural pode proporcionar serviço confiável e de baixa manutenção onde as cargas e as condições ambientais são moderadas. A refrigeração forçada acrescenta capacidade, mas também aumenta o consumo de energia auxiliar e as obrigações de manutenção.

A decisão técnica mais sólida combina evidências de ensaios térmicos, análise realista de carga, avaliação ambiental, seleção de isolamento e óleo, redundância de refrigeração e capacidade de monitoramento.

Para projetos críticos de 33 kV, os avaliadores devem confirmar que o transformador consegue controlar a temperatura do ponto quente dos enrolamentos em condições normais, de pico e de contingência.

Essa abordagem transforma a refrigeração de uma especificação de catálogo em um ativo mensurável para maior vida útil do transformador, eficiência estável e fornecimento de energia confiável.
