Cómo afectan los sistemas de refrigeración a la vida útil y la eficiencia de los transformadores eléctricos de potencia

Cómo afectan los sistemas de refrigeración a la vida útil y la eficiencia de los transformadores eléctricos de potencia

Los sistemas de refrigeración determinan directamente si un transformador eléctrico de potencia ofrece la eficiencia prevista, capacidad de sobrecarga, vida útil del aislamiento y fiabilidad operativa.

Para los evaluadores técnicos, el diseño de refrigeración debe evaluarse como un factor de rendimiento esencial, no como un accesorio secundario añadido después de seleccionar las especificaciones eléctricas.

Un transformador puede cumplir sobre el papel las especificaciones de tensión, capacidad y pérdidas, y aun así sufrir un envejecimiento acelerado si su capacidad de disipación de calor es inadecuada.

Los sistemas de refrigeración desempeñan un papel decisivo en la vida útil, la eficiencia y la fiabilidad operativa de un transformador eléctrico de potencia. Para los evaluadores técnicos, comprender cómo las configuraciones de aceite, aire y refrigeración avanzada controlan la temperatura de los devanados es esencial al evaluar el rendimiento térmico, el envejecimiento del aislamiento, la capacidad de carga y el coste del ciclo de vida. Este artículo examina el impacto práctico del diseño de refrigeración de transformadores en el valor a largo plazo de los sistemas eléctricos.

Por qué la temperatura es la variable crítica para la vida útil del transformador

Todo transformador eléctrico de potencia genera calor durante el funcionamiento normal. Las pérdidas en el núcleo generan un calor relativamente constante, mientras que las pérdidas en los devanados aumentan considerablemente a medida que se incrementa la corriente de carga.

Ese calor debe desplazarse desde los conductores y el acero magnético a través del aislamiento, el aceite, las superficies del tanque y los radiadores, hasta llegar finalmente al aire ambiente circundante.

Si esta trayectoria térmica está restringida, el punto más caliente dentro del devanado aumenta más rápido de lo que indica la temperatura del aceite medida externamente.

La temperatura del punto caliente es importante porque el aislamiento de celulosa envejece químicamente. A medida que el aislamiento pierde resistencia mecánica, disminuye su capacidad para soportar cortocircuitos, vibración y estrés térmico.

La práctica industrial reconoce comúnmente que el envejecimiento del aislamiento se acelera notablemente con temperaturas elevadas. Incluso un sobrecalentamiento moderado y sostenido puede reducir significativamente la vida útil prevista del transformador.

Por tanto, un sistema de refrigeración no está destinado únicamente a prevenir fallos inmediatos. Su valor principal consiste en preservar el estado del aislamiento durante décadas de funcionamiento.

Los evaluadores técnicos deben distinguir entre la temperatura superior del aceite y la temperatura del punto caliente del devanado. Esta última suele ser más relevante para juzgar el riesgo de envejecimiento del aislamiento.

Una unidad que funciona dentro de un límite aceptable de temperatura superior del aceite aún puede experimentar puntos calientes excesivos si la circulación del aceite, el diseño de los conductos de los devanados o el rendimiento de los radiadores son deficientes.

El calor también afecta a la calidad del aceite. Las temperaturas más elevadas del aceite aceleran la oxidación, aumentan la acidez, favorecen la formación de lodos y degradan el rendimiento de transferencia de calor con el tiempo.

Esto crea un ciclo perjudicial: el aceite degradado transfiere el calor con menor eficacia, lo que eleva la temperatura de funcionamiento y acelera el deterioro adicional del aceite y del aislamiento.

Por ello, en aplicaciones de distribución y potencia de larga vida útil, el rendimiento térmico debe evaluarse como una cuestión combinada de aislamiento, aceite, aspectos mecánicos y carga.

Cómo los métodos de refrigeración modifican la capacidad operativa

Las clasificaciones de refrigeración de transformadores identifican el medio aislante y el método utilizado para hacer circular dicho medio y disipar el calor al entorno.

Para equipos sumergidos en aceite, las configuraciones comunes incluyen ONAN, ONAF, OFAF y OFWF. Cada una representa un equilibrio diferente entre simplicidad, coste, capacidad y controlabilidad.

ONAN significa aceite natural, aire natural. El calor hace que el aceite circule de forma natural, mientras que los radiadores liberan calor mediante convección natural y radiación.

Como no cuenta con ventiladores de refrigeración ni bombas de aceite, la construcción ONAN es mecánicamente simple y suele ofrecer una alta fiabilidad con requisitos de mantenimiento limitados.

Sin embargo, la refrigeración natural tiene una capacidad térmica finita. Cuando aumenta la carga o se eleva la temperatura ambiente, las temperaturas del aceite y de los devanados pueden subir rápidamente.

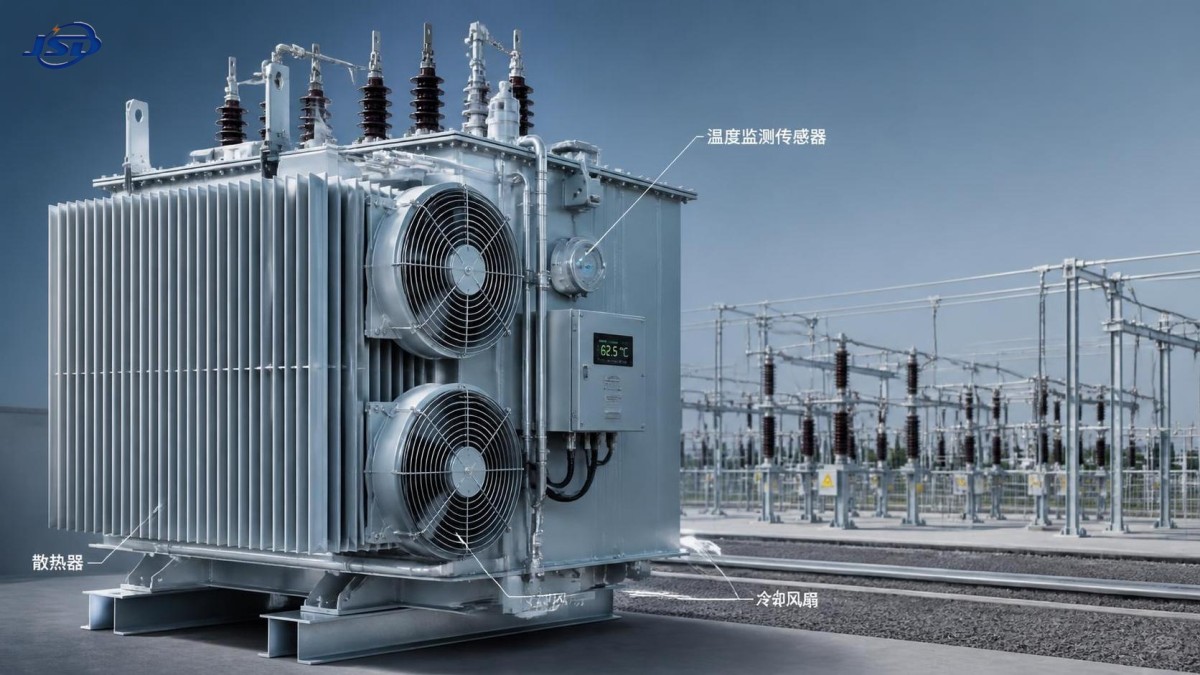

ONAF añade refrigeración por aire forzado mediante ventiladores de radiador. El aceite sigue circulando de forma natural, pero el aire impulsado por ventiladores mejora considerablemente la disipación de calor del radiador.

Esta disposición se utiliza ampliamente cuando un transformador eléctrico de potencia necesita mayor capacidad intermitente sin la complejidad de los equipos de refrigeración con aceite bombeado.

Los ventiladores pueden activarse por etapas según la temperatura del aceite o el nivel de carga. Esto reduce el consumo de energía auxiliar durante periodos de carga ligera, al tiempo que responde a los picos de demanda.

OFAF utiliza circulación forzada de aceite y refrigeración por aire forzado. Las bombas desplazan el aceite a través del circuito de refrigeración, reduciendo la resistencia térmica alrededor de las zonas de devanados con altas pérdidas.

Estos sistemas admiten potencias nominales mayores y ciclos de trabajo más exigentes, pero incorporan componentes adicionales que requieren supervisión, mantenimiento y planificación de contingencias ante fallos.

Los sistemas OFWF utilizan refrigeración forzada por aceite y agua. Proporcionan una alta capacidad de transferencia de calor donde existe infraestructura de agua y las condiciones de instalación justifican una mayor complejidad.

Los transformadores secos siguen principios de refrigeración distintos, utilizando comúnmente aire natural o aire forzado. Sus márgenes térmicos, diseño de envolvente y condiciones ambientales requieren una evaluación independiente.

La eficiencia depende de la refrigeración, pero no de forma sencilla

La refrigeración no puede eliminar las pérdidas del transformador. Las pérdidas en el núcleo y las pérdidas en cobre siguen estando determinadas principalmente por el diseño magnético, el tamaño de los conductores, la calidad de los materiales y el nivel de carga.

No obstante, la refrigeración influye considerablemente en la temperatura a la que se producen esas pérdidas, lo que afecta a la resistencia, al consumo auxiliar y a la capacidad operativa utilizable.

La resistencia de los devanados aumenta a medida que se eleva la temperatura del cobre. Una resistencia mayor produce mayores pérdidas por carga, por lo que una refrigeración inadecuada puede empeorar ligeramente la eficiencia bajo cargas elevadas.

La diferencia puede parecer modesta durante una hora de funcionamiento, pero las cargas continuas industriales, renovables y de infraestructura pueden hacer significativos los costes energéticos durante la vida útil.

La refrigeración forzada también consume energía. Los ventiladores, bombas, controles y sistemas de supervisión generan pérdidas auxiliares que deben incluirse en una evaluación realista de la eficiencia.

Por consiguiente, la mejor solución no es automáticamente el sistema de refrigeración más potente. Es la configuración adaptada al perfil de carga, las condiciones ambientales y las prioridades de fiabilidad.

Un paquete de refrigeración forzada sobredimensionado puede añadir gasto de capital y consumo parasitario sin generar un valor económico proporcional para un transformador con carga ligera.

Por el contrario, seleccionar únicamente refrigeración natural para un transformador con picos de demanda recurrentes puede limitar la capacidad disponible e incrementar los costes de envejecimiento térmico.

Las evaluaciones técnicas deben comparar el rendimiento total de propiedad, incluidas las pérdidas en vacío, las pérdidas por carga, la energía auxiliar de refrigeración, las necesidades de mantenimiento y la vida útil prevista del aislamiento.

Para transformadores que alimentan generación renovable variable, el control de refrigeración también debe reflejar cambios rápidos de carga, en lugar de basarse únicamente en una hipótesis fija de carga media.

Qué comprobar al evaluar el diseño térmico

Comience con el perfil de carga real. La carga media anual por sí sola es insuficiente, ya que los picos breves, frecuentes o estacionales pueden determinar la exposición del devanado al punto caliente.

Solicite datos de carga proyectados por hora o por intervalos cuando sea posible. Esto revela si el transformador necesita capacidad continua, capacidad cíclica o capacidad ocasional de sobrecarga de emergencia.

La temperatura ambiente es igualmente importante. Un sistema de refrigeración probado en un clima templado puede proporcionar un margen de temperatura inadecuado en instalaciones exteriores de alta temperatura.

Evalúe la temperatura ambiente máxima, la exposición solar, la altitud del emplazamiento, las restricciones de ventilación, la concentración de polvo y la proximidad a paredes o fuentes de calor vecinas.

La ubicación del transformador afecta al rendimiento de los radiadores. Las vías de aire restringidas pueden recircular aire caliente, reduciendo la diferencia de temperatura necesaria para una disipación eficaz del calor.

Para unidades exteriores llenas de aceite, las distancias de instalación deben permitir un flujo de aire sin obstáculos. Una distancia mínima indicada de 1.5 metros respecto a las paredes suele ser operativamente relevante.

Revise los datos de ensayo térmico en lugar de basarse solo en una designación de refrigeración. Los resultados de elevación de temperatura proporcionan pruebas más sólidas de cómo se comporta el diseño terminado en condiciones nominales.

Verifique asimismo la clase térmica de aislamiento aplicable, la elevación garantizada de la temperatura superior del aceite, la elevación media de los devanados, el margen calculado del punto caliente y el rango de temperatura ambiente permitido.

La redundancia de refrigeración merece atención específica para cargas críticas. El fallo de un ventilador o una bomba no debe obligar inmediatamente a una interrupción no planificada antes de que los operadores puedan responder.

Pregunte si el transformador puede seguir funcionando a una potencia reducida después de perder un banco de ventiladores, una bomba de aceite o un circuito de control.

Las disposiciones de supervisión constituyen otro punto de decisión. Los indicadores de temperatura del aceite, los indicadores de temperatura de los devanados, los controles de ventiladores, las alarmas y la comunicación remota mejoran la visibilidad operativa.

Para centros de datos, hospitales, plantas petroquímicas e instalaciones públicas, las alarmas térmicas remotas pueden ser tan importantes como la propia capacidad nominal de refrigeración.

La elección del aceite influye en las decisiones de refrigeración y riesgo de incendio

La selección del líquido aislante modifica el rendimiento térmico, las consideraciones medioambientales, la seguridad contra incendios y la estrategia de mantenimiento. El aceite mineral sigue utilizándose ampliamente debido a la experiencia consolidada en suministro y funcionamiento.

Los líquidos de éster natural, incluido el aceite vegetal FR3, ofrecen un perfil de rendimiento diferente. Pueden proporcionar puntos de inflamación más altos y una alta tolerancia a la humedad para el aislamiento de celulosa.

El fluido de éster natural tiene una viscosidad superior a la del aceite mineral convencional, especialmente a temperaturas más bajas. Los diseñadores deben tenerlo en cuenta al dimensionar los radiadores y las vías de circulación de aceite.

En un transformador correctamente diseñado, el fluido de éster puede favorecer una larga vida útil del aislamiento al tiempo que mejora el posicionamiento de seguridad contra incendios para instalaciones cercanas a centros sensibles o zonas urbanas densas.

Los evaluadores deben evitar tratar la selección del líquido como una preferencia medioambiental aislada. El fluido, el diseño térmico, el sistema de aislamiento y la disposición de refrigeración deben funcionar conjuntamente.

También deben confirmar que los sensores de temperatura, las juntas, los sistemas de pintura, los procedimientos de procesamiento de aceite y las instrucciones de mantenimiento sean compatibles con el líquido aislante seleccionado.

Diseño de refrigeración y capacidad de sobrecarga

La capacidad de sobrecarga suele malinterpretarse como un incremento permanente de capacidad. En realidad, es un margen térmico limitado en el tiempo que consume parte del margen de envejecimiento del transformador.

Un sistema de refrigeración bien diseñado puede ayudar a gestionar sobrecargas de corta duración limitando el aumento de temperatura del aceite y de los devanados durante los picos de demanda o condiciones de funcionamiento de contingencia.

Sin embargo, la sobrecarga admisible depende de la temperatura inicial del aceite, la temperatura ambiente, la duración de la carga, el estado del aislamiento y el historial térmico previo del transformador.

Por ejemplo, los equipos de 33 kV con devanados de cobre pueden permitir una carga de corta duración de hasta el 150% de la capacidad nominal durante un máximo de dos horas.

Esta capacidad requiere una supervisión activa de la temperatura, incluida la confirmación de que la temperatura del aceite se mantiene en 95 grados Celsius o por debajo de este valor en las condiciones de funcionamiento aplicables.

Los evaluadores técnicos deben exigir una guía de carga documentada o un cálculo térmico. Una declaración genérica de sobrecarga sin supuestos de temperatura ambiente y temperatura no es suficiente.

También deben determinar si los ventiladores se ponen en marcha automáticamente antes de alcanzar el umbral crítico. El funcionamiento tardío de los ventiladores puede reducir el valor práctico del margen de sobrecarga.

Cuando los picos de carga son previsibles, la refrigeración por aire forzado escalonada puede ofrecer un enfoque rentable que preserve la eficiencia operativa normal y proporcione capacidad térmica de reserva.

Aplicación de estos principios a proyectos de distribución de 33 kV

En las redes de distribución de 33 kV, las decisiones de refrigeración afectan a más aspectos que al propio transformador. Influyen en la continuidad del servicio, la huella del equipo, la protección contra incendios y la planificación de expansión.

Un transformador de 33 kV a 400 V que alimenta procesos industriales puede experimentar una carga térmica sustancialmente diferente de la de uno que suministra un alimentador rural o una instalación comercial.

Los proyectos de minería, petroquímica, energías renovables e infraestructura urbana suelen requerir una evaluación detallada de la carga cíclica, la exposición a altas temperaturas ambiente y las consecuencias para la fiabilidad.

Los hospitales y centros de datos requieren otro nivel de análisis, ya que la continuidad eléctrica tiene implicaciones directas para la seguridad o es crítica para la actividad durante fallos de ventiladores y picos de demanda.

La gama de transformadores de distribución de potencia sumergidos en aceite de 33 kV de Jinshida cubre capacidades de 30 kVA a 25,000 kVA para aplicaciones de distribución de 33 kV a 0.4 kV.

Su configuración puede utilizar aceite vegetal FR3 y está diseñada para aplicaciones que incluyen plantas industriales, conexiones a red de energías renovables, instalaciones públicas y conversión de distribución urbana.

Al revisar estos equipos, los evaluadores deben comparar como un conjunto las pérdidas garantizadas, la configuración de refrigeración, los requisitos de protección, las condiciones del emplazamiento y el ciclo de trabajo previsto.

Un valor de eficiencia superior al 99% puede resultar atractivo, pero debe interpretarse junto con el rendimiento de elevación de temperatura y la energía auxiliar requerida por la disposición de refrigeración especificada.

Para proyectos que requieren una alta protección de envolvente, debe considerarse cuidadosamente un requisito IP65, ya que el diseño de la envolvente puede afectar a la ventilación y a la disipación externa de calor.

Señales de mantenimiento que protegen el rendimiento térmico

El rendimiento de refrigeración puede disminuir gradualmente, a menudo antes de que los operadores observen una alarma de temperatura grave. Por ello, la inspección preventiva es esencial para mantener la capacidad térmica de diseño.

Las superficies de los radiadores deben mantenerse limpias y sin obstrucciones. El polvo, la vegetación, la corrosión, el flujo de aire bloqueado y las aletas dañadas reducen el área efectiva disponible para la transferencia de calor.

El funcionamiento de los ventiladores debe verificarse mediante pruebas funcionales, no solo comprobando que los controles automáticos estén activados. La dirección, la vibración, el ruido y el consumo de corriente son importantes.

En sistemas con bombeo, los operadores deben supervisar el rendimiento de la bomba, las indicaciones de flujo de aceite, el estado de los filtros, los puntos de fuga y las disposiciones de suministro de respaldo para los auxiliares de refrigeración.

Los ensayos de aceite pueden identificar humedad, acidez, gases disueltos y productos de degradación que pueden indicar sobrecalentamiento o reducir la eficacia de transferencia de calor del aceite a largo plazo.

Los datos de tendencia son más valiosos que las lecturas aisladas. Un aumento de temperatura que se incrementa lentamente con condiciones similares de carga y ambiente puede revelar tempranamente un deterioro del rendimiento de refrigeración.

Las imágenes térmicas también pueden ayudar a identificar temperaturas anómalas en radiadores, conexiones eléctricas deficientes, problemas de ventiladores o puntos calientes localizados en el tanque durante las inspecciones.

Conclusión: seleccione la refrigeración para el servicio real, no solo para la placa de características

El sistema de refrigeración de un transformador eléctrico de potencia es fundamental para la eficiencia, la preservación del aislamiento, la flexibilidad de carga y el coste total del ciclo de vida.

La refrigeración natural puede proporcionar un servicio fiable y de bajo mantenimiento cuando las cargas y las condiciones ambientales son moderadas. La refrigeración forzada añade capacidad, pero también añade energía auxiliar y obligaciones de mantenimiento.

La decisión técnica más sólida combina pruebas de ensayo térmico, análisis realista de carga, evaluación ambiental, selección de aislamiento y aceite, redundancia de refrigeración y capacidad de supervisión.

Para proyectos críticos de 33 kV, los evaluadores deben confirmar que el transformador puede controlar la temperatura del punto caliente del devanado en condiciones de funcionamiento normales, de pico y de contingencia.

Este enfoque convierte la refrigeración de una especificación de catálogo en un activo medible para una mayor vida útil del transformador, una eficiencia estable y un suministro eléctrico fiable.
