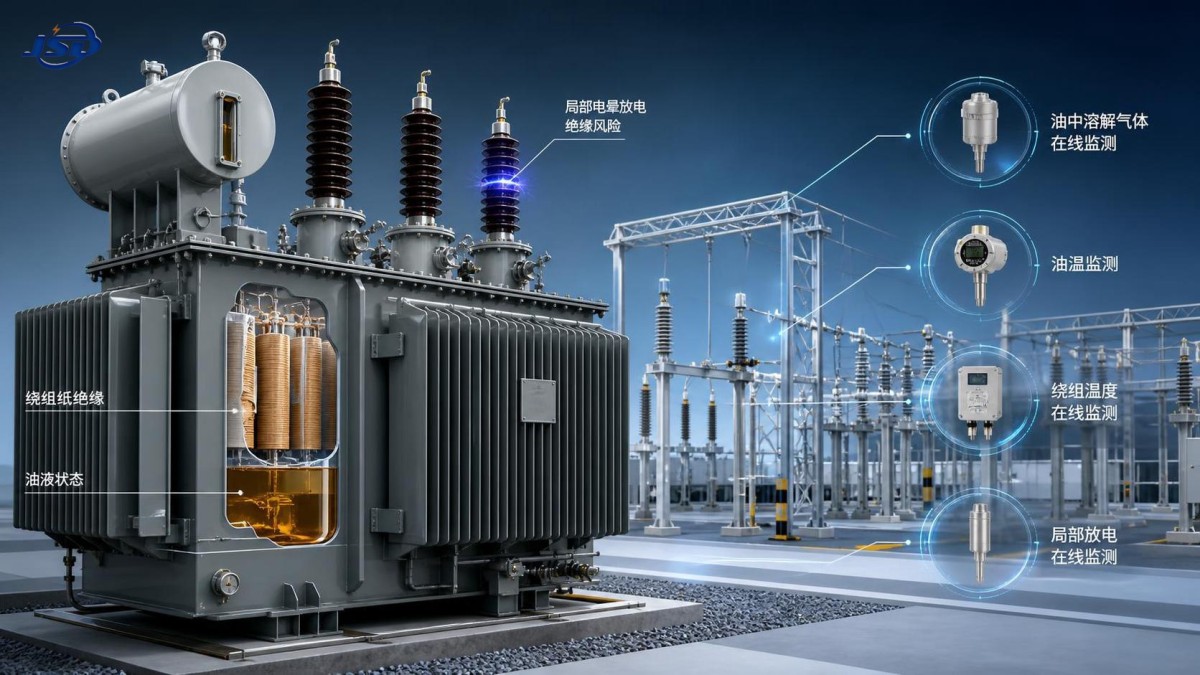

Изоляция высоковольтных трансформаторов: как оценить риски старения и пробоя

Состояние изоляции — это решение о надежности, а не плановое испытание

Для технического специалиста оценка изоляции редко сводится к подтверждению того, что трансформатор является «исправным» или «неисправным». Более полезный вопрос заключается в том, имеет ли изоляционная система достаточный остаточный запас для фактического рабочего цикла, воздействия аварийных режимов и ожидаемого срока эксплуатации. Высоковольтный трансформатор может оставаться в работе, в то время как несколько механизмов деградации уже развиваются. К моменту появления обычного сигнала тревоги решение может уже касаться не только планирования технического обслуживания, но и риска отключения, сроков поставки замены, воздействия на окружающую среду и резервирования системы.

Изоляционная система включает не только трансформаторное масло. В маслонаполненных установках минеральное масло или эфирная жидкость работают совместно с целлюлозной бумагой, прессшпановыми барьерами, прокладками обмоток, изоляцией переключателя ответвлений, вводами, изоляцией выводов и границами между этими материалами. Старение одной части может ускорять ухудшение состояния другой. Влага в бумаге влияет на электрическую прочность масла; повышенная температура ускоряет деполимеризацию целлюлозы; частичные разряды могут повреждать локальные границы материалов задолго до того, как объемный анализ масла станет неприемлемым.

Именно поэтому единичный лабораторный результат не должен определять важное решение. Эффективная оценка объединяет данные испытаний, историю нагрузок, проектную информацию, условия эксплуатации, записи о техническом обслуживании и анализ тенденций. Цель состоит в понимании как текущего состояния, так и вероятности пробоя при прогнозируемых электрических и тепловых воздействиях.

Что именно стареет внутри трансформатора

Целлюлозная изоляция обычно является материалом, ограничивающим срок службы маслонаполненного силового трансформатора. Масло часто можно обработать, осушить, регенерировать или заменить. Бумажную изоляцию внутри обмоток невозможно практически восстановить без значительных внутренних работ. По мере старения целлюлозы ее полимерные цепи укорачиваются, механическая прочность снижается, а изоляция становится менее способной выдерживать вибрацию, усилия при сквозных коротких замыканиях, перемещение обмоток или тепловые циклы.

Тепло, влага и кислород являются основными факторами старения бумаги. Их взаимодействие имеет значение. Трансформатор, работающий при температурном режиме, умеренно превышающем расчетный, может стареть значительно быстрее ожидаемого, особенно если в бумаге уже присутствует влага. Попадание кислорода через дыхание расширителя, неисправные мембранные системы, плохую герметизацию или ненадлежащее обращение с маслом может дополнительно ускорить окисление и образование шлама.

Ухудшение масла происходит по сходному, но отдельному пути. Окисленное масло может содержать кислоты, характеризоваться снижением межфазного натяжения, появлением предшественников шлама и повышенными диэлектрическими потерями. Эти условия могут ухудшать охлаждение и создавать отложения на обмотках и в каналах, вызывая локальные перегревы. Результат может стать самоподдерживающимся: ухудшение теплоотдачи повышает температуру, а более высокая температура ускоряет старение изоляции.

Электрические нагрузки также имеют собственные пути отказа. Частичные разряды, коммутационные перенапряжения, грозовые импульсы, гармонические искажения, переходные перенапряжения и неравномерное распределение напряжения могут перегружать ослабленные участки. Вводы, переключатели ответвлений, выводы обмоток, острые кромки проводников и загрязненные границы материалов часто требуют особого внимания, поскольку локальные дефекты могут не проявляться в общих показателях состояния до тех пор, пока дефект не разовьется.

Начинайте с условий эксплуатации

Перед выбором испытаний специалисты должны установить, каким фактическим воздействиям подвергался трансформатор. Одних паспортных данных недостаточно. Установка возрастом 15 лет, работавшая при умеренной стабильной нагрузке в чистой внутренней подстанции, может иметь совершенно иное состояние изоляции, чем идентичная установка, обслуживающая переменный промышленный процесс, объект возобновляемой энергетики, дуговую печь, тяговую нагрузку или сеть с ограниченным присоединением.

• Проверьте профили нагрузки, включая сезонные пики, случаи перегрузки и периоды аварийной нагрузки.
• Определите значительные сквозные короткие замыкания, внешние КЗ, срабатывания защит, отказы выключателей, а также транспортные или сейсмические события.
• Проверьте температуру окружающей среды, уровень загрязнения, влажность, воздействие морского климата, состояние вентиляции и целостность корпуса.
• Подтвердите, что оборудование охлаждения работало надлежащим образом, включая записи по вентиляторам, насосам, радиаторам, системам управления и сигнализации.
• Проанализируйте изменения конфигурации сети, способа заземления, гармоник, частоты коммутаций и уровня токов короткого замыкания.
• Сравнивайте последние результаты анализа газов, масла, влаги и электрических испытаний с историческими тенденциями, а не с отдельными предельными значениями.

Распространенная ошибка — интерпретировать результат испытания без учета недавних эксплуатационных событий. Например, повышенное содержание растворенных газов после известной перегрузки может требовать тщательного последующего контроля, но не обязательно указывать на тот же режим отказа, что и быстро растущая газовая картина в установке с небольшой нагрузкой. И наоборот, результат, остающийся в пределах общего рекомендуемого диапазона, может вызывать беспокойство при аномальной скорости его изменения.

Анализ масла: ценный, но не полный диагноз

Анализ растворенных газов остается одним из наиболее полезных инструментов для выявления активных тепловых или электрических дефектов в маслонаполненном оборудовании. Водород, метан, этан, этилен, ацетилен, оксид углерода, диоксид углерода и другие газы могут свидетельствовать о перегреве, дуговом разряде, частичном разряде или вовлечении целлюлозы. Ценность заключается в газовой картине, концентрации, скорости образования и условиях эксплуатации.

Техническим группам не следует воспринимать методы газовых соотношений как автоматические заключения о дефекте. Схемы соотношений могут помогать интерпретации, но поведение газов зависит от конструкции трансформатора, объема масла, схемы консервации масла, качества отбора проб, изменения нагрузки и стадии дефекта. Небольшая, но быстро растущая тенденция по ацетилену может быть более значимой, чем более высокое стабильное фоновое значение. Аналогично, газы оксидов углерода следует оценивать тщательно: они могут указывать на перегрев целлюлозы, однако их интерпретация требует учета возраста масла, истории обработки масла и предыдущих мероприятий по техническому обслуживанию.

Испытания качества масла добавляют еще один уровень доказательств. Обычные оценки могут включать пробивное напряжение, содержание влаги, кислотность, межфазное натяжение, коэффициент диэлектрических потерь, удельное сопротивление, загрязнение частицами, состояние ингибитора и фурановые соединения. Не каждое испытание необходимо выполнять с одинаковой периодичностью, однако набор должен соответствовать критичности актива и предполагаемым механизмам отказа.

Фурановый анализ особенно важен, когда старение бумаги является основной проблемой. Растворенные в масле фураны могут предоставлять косвенную информацию о деградации целлюлозы, хотя на взаимосвязь влияют замена масла, регенерация масла, температурная история, конструкция, тип бумаги и распределение старения внутри обмотки. Низкий результат по фуранам после значительной обработки масла не означает автоматически, что состояние бумаги является хорошим. Его следует рассматривать вместе с содержанием влаги, оксидами углерода, историей нагрузок и, при наличии обоснования, прямым отбором пробы бумаги при внутреннем осмотре.

Отраслевая практика обычно ссылается на руководства IEC и IEEE по испытаниям масла и интерпретации газов, однако для проекта следует подтвердить применимые редакции, контрактные требования и местные стандарты электросетей. Пороговые значения и интервалы отбора проб следует рассматривать как средства поддержки решений, а не как замену инженерному суждению.

Оценка влажности требует большего, чем проба масла

Влага — один из наиболее неправильно понимаемых рисков для изоляции. Концентрация воды в масле изменяется с температурой, тогда как большая часть влаги в состарившемся трансформаторе может находиться в целлюлозе, а не в масле. Поэтому проба масла, взятая при одной температуре, может создать неверное представление, если ее напрямую преобразовать в содержание влаги в бумаге без достаточных эксплуатационных данных и модельных допущений.

Высокая влажность уменьшает диэлектрический запас, ускоряет старение целлюлозы, повышает риск образования пузырьков при повышенной температуре и делает кратковременную перегрузочную способность менее обоснованной. Риск становится особенно важным в установках с высокой температурой горячих точек, значительными циклическими нагрузками или ограниченным запасом по охлаждению.

Более надежная оценка объединяет лабораторное измерение влажности с температурой масла при отборе пробы, расчетами насыщения, историческими тенденциями, данными онлайн-датчиков влажности при их наличии и информацией о тепловой нагрузке. Если результаты указывают на повышенную влажность бумаги, следующий вопрос заключается не только в возможности осушения масла. Группа должна определить источник влаги: проникновение из атмосферы, отказ защиты расширителя, обращение с влажным маслом, старение изоляции, недостаточная сушка после заводского ремонта или условия, связанные с низкотемпературной эксплуатацией и плохой циркуляцией.

Осушение только масла может дать лишь временное улучшение, если бумага остается влажной и источник проникновения не устранен. Для критически важных трансформаторов может быть оправдан план осушки с выводом из эксплуатации, однако его осуществимость зависит от конструкции трансформатора, состояния, ограничений площадки и приемлемого риска тепловой или вакуумной обработки. Это решение должно подтверждаться производителем или квалифицированным поставщиком услуг, а не основываться на одном результате измерения влажности.

Электрические испытания следует выбирать по предполагаемому риску

Автономные электрические испытания могут выявить слабости, которые анализ масла не всегда показывает напрямую. Подходящий пакет испытаний зависит от класса напряжения, возраста, конструкции, доступности, предыдущих результатов и возможности вывода из эксплуатации. Применение всех доступных испытаний без разбора может увеличить затраты и не улучшить решение. Цель — получение целенаправленных доказательств.

Анализ частотной характеристики заслуживает особого внимания после значительного сквозного короткого замыкания, транспортного события или при подозрении на смещение обмоток. Обмотки трансформатора могут подвергаться механическому перемещению, оставаясь электрически непрерывными. Установка может успешно пройти базовые испытания коэффициента трансформации и сопротивления изоляции, но при этом сохранить сниженную механическую стойкость к следующему аварийному событию. Эталонные кривые заводских приемочных испытаний или более ранних полевых испытаний дают наиболее надежную основу для сравнения.

Оценку вводов не следует считать второстепенной. Значительная доля серьезных отказов трансформаторов связана с вводами или их соединениями. Тенденции емкости и коэффициента диэлектрических потерь, состояние масла в маслонаполненных вводах, инфракрасный контроль, признаки утечек, состояние фарфорового или композитного корпуса и признаки локального нагрева — все это должно входить в проверку. Хороший результат анализа масла главного бака не исключает риск, связанный с вводами.

Частичные разряды: не ждите катастрофического сигнала

Частичный разряд — это локализованная электрическая активность, которая не полностью перекрывает изоляционный промежуток. Он может возникать в пустотах, расслоенной бумаге, на загрязненных поверхностях, при ослабленном экранировании, острых точках электродов, плохих соединениях или дефектных границах материалов. Его значимость зависит от величины, повторяемости, местоположения, фазовой зависимости и тенденции. Обнаруженный сигнал не является автоматически условием немедленного отказа, но необъяснимый или возрастающий разряд в активе с высокими последствиями отказа должен оперативно получить инженерное внимание.

Онлайн-мониторинг может быть ценным для трансформаторов, работающих с высокой нагрузкой, выполняющих критическую функцию или эксплуатируемых удаленно. Акустические, электрические, сверхвысокочастотные методы и методы на основе растворенных газов имеют разные преимущества. Наиболее достоверный диагноз часто получается при сопоставлении более чем одного источника. Признак частичного разряда, совпадающий с образованием газов, поведением, связанным с нагрузкой, и последовательной оценкой места расположения, имеет большую ценность для принятия решения, чем изолированный сигнал на шумной подстанции.

Практический вопрос не в том, заменяет ли мониторинг периодические испытания. Не заменяет. Мониторинг улучшает наблюдаемость между выводами из эксплуатации, в то время как лабораторные испытания и автономные измерения предоставляют более глубокие диагностические доказательства в контролируемых условиях. Для критически важных активов эти два подхода должны дополнять друг друга.

Как накопление энергии и новые модели нагрузки меняют оценку

Модернизация сети изменяет рабочие циклы трансформаторов. Возобновляемая генерация, ресурсы на базе инверторов, быстро изменяющиеся промышленные нагрузки и аккумуляторные системы накопления энергии могут вызывать более частые переходы нагрузки и иные рабочие режимы, чем предполагалось при спецификации старых трансформаторов. Эти изменения не сокращают срок службы изоляции автоматически, но делают фактическое тепловое поведение более важным, чем среднегодовая нагрузка.

Например, коммерческий или промышленный объект, добавляющий сглаживание пиков или резервную мощность, может уменьшить длительную нагрузку трансформатора, одновременно увеличивая количество ежедневных переходов мощности. Исследования интеграции должны рассматривать нагрузку трансформатора, гармонические характеристики, регулирование напряжения, координацию защит, заземление и реакцию охлаждения в соответствии с графиками заряда и разряда. Такое оборудование, какКонтейнерная система накопления энергии с воздушным охлаждением 500kW/1MWh, может поддерживать управление нагрузкой в этих применениях, однако оценка питающего трансформатора должна учитывать возникающий профиль нагрузки, а не исходить из предположения, что накопление энергии всегда снижает нагрузку на актив.

Специалистам по оценке следует по возможности запрашивать данные временных рядов. Данные нагрузки с интервалом 15 минут или меньше, температура окружающей среды, работа ступеней охлаждения, профиль напряжения и измерения гармоник могут выявить нагрузки, которые скрывают показатели годового пикового спроса. Во многих случаях эти данные полезнее для планирования срока службы изоляции, чем общее утверждение, что трансформатор «слабо нагружен».

От результатов испытаний к обоснованному плану действий

Оценка состояния должна завершаться решениями, а не стопкой отчетов. Техническим группам обычно необходимо решить, продолжать ли нормальную эксплуатацию, усилить мониторинг, снизить нагрузку, запланировать техническое обслуживание, провести внутренний осмотр, установить онлайн-диагностику, подготовить стратегию резервирования или начать закупку замены. Выбор зависит от вероятности отказа, последствий отказа, доступного резервирования, сроков ремонта и уверенности в диагнозе.

Полезно разделять состояние и критичность. Трансформатор с умеренным старением, питающий некритичную нагрузку при наличии резерва, может оправдывать мониторинг тенденций и плановое вмешательство. То же состояние на подстанции с ограниченными возможностями, на технологическом предприятии, объекте с интенсивным использованием данных или в точке выдачи мощности возобновляемой генерации может требовать более ранних действий, поскольку стоимость незапланированного отключения значительно выше.

• Низкая непосредственная обеспокоенность: стабильные тенденции по маслу и электрическим параметрам, контролируемая влажность, отсутствие признаков активного дефекта и достаточный тепловой запас. Поддерживайте дисциплинированную базовую линию и периодичность проверки.
• Состояние под наблюдением: постепенная деградация, неопределенная тенденция, повышенная влажность, изменившаяся нагрузка или отдельные диагностические аномалии. Увеличьте частоту отбора проб и определите критерии эскалации.
• Высокая обеспокоенность: быстро растущее содержание горючих газов, признаки дугового разряда или активного частичного разряда, значительное ухудшение состояния вводов, подозрение на перемещение обмоток либо сильное воздействие влаги и температуры. Разработайте план вывода из эксплуатации и резервных мер с контролем рисков.

Не существует универсального возраста, при котором высоковольтный трансформатор становится неприемлемым. Хорошо управляемые установки могут оставаться надежными десятилетиями, тогда как более молодые установки могут быстро деградировать после проникновения влаги, ненадлежащего ввода в эксплуатацию, отказов охлаждения, производственных дефектов или повторяющихся аварийных воздействий. Возраст — полезный фактор первичного отбора, но не диагноз.

Наиболее обоснованные решения по изоляции принимаются на основе дисциплинированного сравнения: сравнения сегодняшних данных с собственной историей установки, фактического рабочего режима с первоначальными предположениями, наблюдаемых симптомов с вероятными механизмами отказа и стоимости вмешательства с последствиями ожидания. Такой подход дает техническим специалистам более ясную основу для решения, является ли проблема изоляции задачей технического обслуживания, приоритетом мониторинга или формирующимся риском пробоя, который нельзя откладывать.
