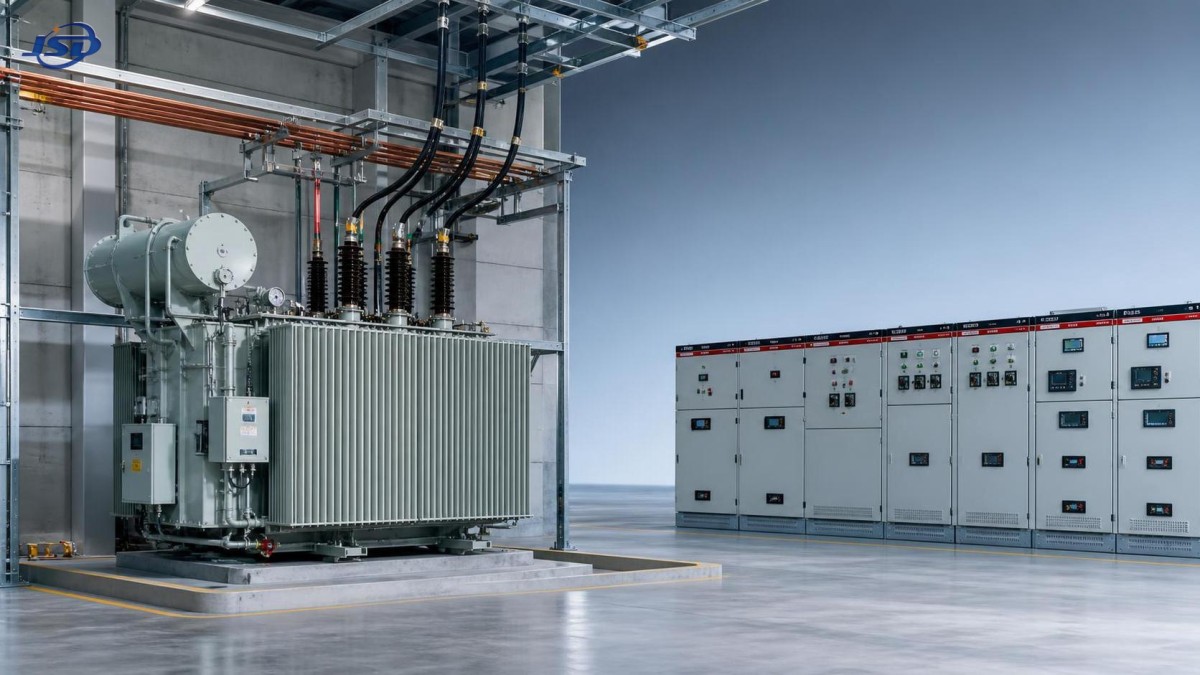

Выбор трансформатора среднего напряжения для коммерческих и производственных объектов

Трансформатор среднего напряжения — это не позиция, которую следует окончательно определить после оценки нагрузки здания. В коммерческом комплексе или производственном предприятии он на годы вперед задает пределы надежности, расширения, координации защит и потерь энергии. Правильный выбор начинается с фактических электрических характеристик объекта, а не только с его подключенной нагрузки или размера трансформатора, использованного в предыдущем проекте.

Практическая цель проста: выбрать агрегат, соответствующий электроснабжению от энергосети, способный работать в нормальных и аварийных условиях, подходящий для условий монтажа и предусматривающий обоснованный рост без оплаты ненужной мощности. Для этого необходимо принять несколько решений в правильной последовательности.

Начинайте с нагрузки, а не с паспортной таблички

Многие первоначальные спецификации начинаются с общей подключенной нагрузки. Это полезно, но это не номинальная мощность трансформатора. Двигатели, системы HVAC, сварочные аппараты, компрессоры, оборудование обработки данных, освещение и технологические линии не работают одновременно на полной мощности. Объект с большой подключенной нагрузкой может иметь значительно меньший измеренный максимум спроса, тогда как предприятие с умеренной подключенной нагрузкой может создавать серьезные кратковременные пики при запуске производства.

Обоснованное исследование нагрузки должно рассматривать как минимум четыре аспекта: текущий пиковый спрос, ожидаемый коэффициент нагрузки, коэффициент мощности и профиль нагрузки в течение обычного дня или производственного цикла. Для существующего объекта предпочтительны данные учета. Для нового объекта группа электротехнического проектирования должна составить график спроса на основе режима работы оборудования, коэффициента одновременности и характеристик запуска основных двигателей.

Объекты с большим количеством двигателей требуют особого внимания. Трансформатор может казаться достаточно мощным при установившемся режиме работы, но испытывать недопустимое падение напряжения при запуске нескольких крупных двигателей. Устройства плавного пуска, частотно-регулируемые приводы, средства последовательного управления или пересмотренное сопротивление трансформатора могут быть эффективнее, чем простой выбор значительно более крупного агрегата.

Полезное правило принятия решения следующее: выбирайте мощность по ожидаемому рабочему спросу и реалистичному сценарию роста, затем проверяйте тепловые характеристики и регулирование напряжения в наиболее тяжелом реалистичном рабочем цикле. Не определяйте мощность только по сумме паспортных табличек оборудования и не предполагайте, что большой запас автоматически решает проблемы качества электроэнергии.

Согласуйте трансформатор среднего напряжения с системой питания

Коэффициент трансформации является очевидной отправной точкой, но это лишь одна часть совместимости. Подтвердите номинальное напряжение энергосети, допустимые отклонения питающего напряжения, частоту системы, схему заземления и доступный уровень тока короткого замыкания в точке подключения. Номинальные параметры первичной обмотки трансформатора, диапазон ответвлений, векторная группа и уровень изоляции должны соответствовать данной сети.

Выбор ответвлений часто рассматривается как деталь закупки. Этого делать не следует. Если входное напряжение энергосети обычно повышено или понижено, может быть достаточно фиксированной установки ответвления без возбуждения. Если напряжение на стороне потребителя должно оставаться в более узком диапазоне при существенных изменениях питания или нагрузки, может быть оправдано устройство РПН. Правильный выбор зависит от исследования сети, принципов эксплуатации и возможностей технического обслуживания. Устройство РПН добавляет гибкость управления, но также вводит оборудование, которое необходимо надлежащим образом проверять и обслуживать.

Вторичное напряжение также должно соответствовать фактической архитектуре распределения. Трансформатор, питающий главный распределительный щит низкого напряжения, имеет иные требования, чем трансформатор для линейки двигателей среднего напряжения, выпрямительной системы или выделенной технологической подстанции. В системах с несколькими трансформаторами векторные группы и фазовое смещение должны быть согласованы до рассмотрения параллельной работы. Одних сходных номиналов кВА недостаточно, чтобы трансформаторы подходили для параллельной работы.

Сопротивление короткого замыкания — еще одна характеристика, которую следует рассматривать на раннем этапе. Меньшее сопротивление может улучшить регулирование напряжения, но способно увеличить доступный ток короткого замыкания на стороне потребителя. Большее сопротивление может помочь ограничить аварийный ток, но может вызвать большее падение напряжения при значительных изменениях нагрузки. Не существует универсально «лучшего» процентного сопротивления; оно должно соответствовать исследованию защиты, номиналам распределительного устройства, требованиям запуска двигателей и длинам кабелей.

Сухой или жидкостный: выбирайте с учетом условий объекта

Выбор между сухим и жидкостным трансформатором часто представляют как простое сравнение безопасности. На практике расположение и условия эксплуатации важнее общих предпочтений.

Сухие трансформаторы обычно выбирают для внутренних установок, где ключевое значение имеют пожарный риск, вентиляция, доступ и интеграция в здание. В них отсутствует изоляционная жидкость, однако им по-прежнему необходимы соответствующие расстояния, воздушный поток, контроль температуры и очистка. Накопление пыли, коррозионно-активные загрязнения и ограниченная вентиляция могут сократить срок службы или потребовать снижения номинальных параметров. В производственной зоне с волокнами, металлическими частицами, химическими веществами в воздухе или высокой температурой окружающей среды «внутреннее помещение» не означает автоматически «простую среду».

Жидкостные агрегаты часто предпочитают для наружных подстанций, более высоких мощностей или применений, где приоритетами являются компактная конструкция и тепловые характеристики. Их установка требует внимания к удержанию жидкости, противопожарной защите, экологическим требованиям и правилам местных органов власти. Тип жидкости также имеет значение. Минеральное масло, природные эфирные жидкости и другие изоляционные жидкости имеют различные характеристики пожарной безопасности, воздействия на окружающую среду и производительности. Окончательный выбор должен соответствовать требованиям объекта и применимым стандартам, а не основываться на общем предположении о превосходстве одной технологии.

Для любой конструкции запросите у производителя номинальные условия окружающей среды, допустимую высоту установки, допущения по превышению температуры, уровень защиты корпуса или бака, а также любое снижение номинальных параметров, необходимое для предлагаемого места установки. Эти сведения особенно важны в жарком климате, прибрежных установках, на высокогорных объектах и в закрытых электротехнических помещениях.

Надежность закладывается во всю схему распределения

Один более крупный трансформатор может быть дешевле в приобретении и установке, чем два меньших агрегата. Он также может стать единой точкой отказа. Этот компромисс должен быть очевиден до окончательного утверждения проекта.

Для склада с ограниченной критической нагрузкой и допустимым окном отключения схема с одним трансформатором может быть полностью обоснованной. Для непрерывного производственного процесса, коммерческого объекта, связанного с больницей, крупной установки охлажденной воды или объекта с дорогостоящими последствиями перезапуска резервирование может быть ценнее кажущейся экономии от более простой схемы.

Мощность N+1, разделенные шины, секционные выключатели, секционированные подстанции и резервная генерация могут повысить устойчивость, но решают разные задачи. Резервный генератор может поддерживать жизненно важные нагрузки, но не весь производственный процесс. Два трансформатора с шинной перемычкой могут обеспечить гибкость обслуживания, но только если схема защиты и доступный уровень аварийного тока рассчитаны для состояний с замкнутой и разомкнутой перемычкой.

Поэтому координация защит должна разрабатываться одновременно с выбором трансформатора. Уставки реле, номиналы предохранителей, ограничение пускового тока, дифференциальная защита, где применимо, защита от замыкания на землю и номиналы нижестоящих выключателей необходимо рассматривать как единую систему. Трансформатор, успешно прошедший базовую проверку технического паспорта, все же может вызвать эксплуатационные трудности, если его пусковые характеристики или сопротивление были проигнорированы при проектировании защиты.

Потери энергии требуют оценки жизненного цикла

Цена закупки видна в тендере. За потери платят постепенно в течение каждого часа работы. Потери в стали возникают всякий раз, когда трансформатор находится под напряжением, тогда как потери нагрузки растут с увеличением тока. Предприятие, работающее близко к полной нагрузке в течение длительных производственных смен, будет оценивать показатель потерь нагрузки иначе, чем слабо нагруженный коммерческий объект, находящийся под напряжением круглосуточно.

Сравнение КПД трансформаторов только в одной точке нагрузки может вводить в заблуждение. Запросите гарантированные потери холостого хода, потери нагрузки при указанной опорной температуре, сопротивление и ожидаемый КПД во всем предполагаемом рабочем диапазоне. Затем используйте ожидаемый годовой профиль нагрузки объекта и допущения о местной стоимости электроэнергии для сравнения стоимости жизненного цикла. Расчет должен быть достаточно прозрачным, чтобы проектная группа могла оспорить его допущения.

Завышение мощности — распространенная реакция на неопределенность будущего роста. Это может быть разумно при высокой вероятности расширения, однако значительно завышенный трансформатор может годами работать с малой нагрузкой, создавая избегаемые потери холостого хода. План модульной подстанции, место для будущего трансформатора или схема с двумя трансформаторами могут обеспечить лучший баланс в некоторых проектах.

Гармоники, качество электроэнергии и современные нагрузки

Сегодня объекты содержат больше нелинейных нагрузок, чем предполагалось во многих старых спецификациях трансформаторов: частотно-регулируемые приводы, системы UPS, оборудование для зарядки EV, драйверы LED, сварочное оборудование, выпрямители и системы преобразования энергии. Эти нагрузки могут создавать гармонические токи, увеличивающие нагрев обмоток, выводов и нейтральных проводников.

Правильный подход — не запрашивать «трансформатор для гармоник» без определения нагрузки. Получите ожидаемый спектр гармоник от поставщиков основного оборудования или проведите измерения на существующем объекте. После этого поставщик трансформатора сможет оценить тепловую способность и предложить подходящие конструктивные меры. В зависимости от применения решение может включать пониженный номинал, выделенный трансформатор, подходящую векторную группу, фильтры или изменения в схеме нагрузки.

Промышленные парки и микросети требуют дополнительной проверки при наличии аккумуляторного хранения энергии. Контейнерная система, такая какконтейнерная система накопления энергии с жидкостным охлаждением 1MW/2MWh, может изменить поток мощности в точке подключения. Ее режим работы PCS, вклад в аварийный ток, реакция управления и диапазон напряжения должны быть рассмотрены совместно с проектированием трансформатора, защиты и интерфейса с энергосетью. Накопитель может снижать пики или поддерживать интеграцию возобновляемых источников, но не отменяет необходимости проверки нагрузки трансформатора в режимах заряда, разряда и обхода.

Спецификации, предотвращающие проблемы на поздних этапах

Краткая, но полная техническая спецификация снижает неоднозначность между участниками тендера. В ней должны быть указаны требуемая мощность, коэффициент трансформации, частота, схема ответвлений, векторная группа, целевое или допустимое сопротивление, класс охлаждения, требования к изоляции, превышение температуры, место установки, условия окружающей среды, высота над уровнем моря, ограничения по шуму при необходимости и применимые стандарты.

Она также должна определять требования к испытаниям и документации. До отгрузки должны быть доступны отчеты о приемо-сдаточных испытаниях, сведения паспортной таблички, габаритные чертежи, схемы выводов, потери, сопротивление, перечень принадлежностей, электрические схемы и инструкции по монтажу. Для критически важных проектов могут быть уместны контрольные испытания в присутствии заказчика или дополнительные подтверждения типовых испытаний в соответствии со спецификацией проекта и местными требованиями.

Физические интерфейсы легко упустить из виду до поздней стадии строительства. Проверьте транспортный вес, точки подъема, маршрут доступа, нагрузку на фундамент, направление ввода кабелей, пространство для оконцевания, зазоры для дверей и радиаторов, путь вентиляции и доступ для обслуживания. Трансформатор, помещающийся на чертеже компоновки, все еще может быть трудно заменить или обслужить, если кабельные траншеи, стены или верхние конструкции ограничивают доступ.

Вопросы, которые следует решить до размещения заказа

До окончательного утверждения проектная группа должна быть способна четко ответить на следующие вопросы:

• Каков измеренный или расчетный максимальный спрос и какая будущая нагрузка действительно подтверждена?
• Может ли трансформатор выдерживать ожидаемые пуски двигателей, гармоническую нагрузку и условия окружающей среды без недопустимого нагрева или падения напряжения?
• Поддерживает ли его сопротивление ток короткого замыкания на стороне потребителя в пределах расчетных ограничений распределительного устройства и защиты?
• Какие последствия отключения допустимы и обеспечивает ли однолинейная схема необходимый уровень непрерывности?
• Документированы ли требования энергосети, местные нормы, противопожарные меры и экологические условия объекта?

Если эти ответы расплывчаты, спецификация не готова. Наиболее дорогостоящие ошибки при выборе трансформатора обычно начинаются с неразрешенных допущений между строительной, электротехнической, энергетической и эксплуатационной группами.

Работа с поставщиком за пределами технического паспорта

Надежный поставщик должен быть готов обсуждать рабочий режим, стоящий за номинальной мощностью, а не просто предлагать запрошенные кВА. Именно здесь инженерная поддержка имеет практическую ценность: проверка потерь по профилю нагрузки, анализ совместимости векторных групп, подтверждение потребности в принадлежностях и выявление ограничений монтажа до изготовления.

Jinshida Electric Power Technology Co., Ltd. поддерживает проекты передачи и распределения электроэнергии посредством разработки, производства и прикладной поддержки трансформаторов и энергетического оборудования. Для коммерческих, промышленных, возобновляемых и инфраструктурных проектов полезное обсуждение должно начинаться с однолинейной схемы, данных о нагрузке, условий объекта и требуемых стандартов. Строгий процесс контроля качества важен, но наиболее эффективен, когда конструкция оборудования основана на полной информации о проекте.

Окончательное решение по выборутрансформатора среднего напряжения должно учитывать электрические характеристики, удобство обслуживания, устойчивость и стоимость жизненного цикла. Выберите агрегат, соответствующий фактической системе и реалистичному будущему плану эксплуатации, затем задокументируйте допущения. Такой подход создает для объекта гораздо более прочную основу, чем выбор наибольшего номинала, доступного в пределах первоначального бюджета.

Часто задаваемые вопросы

Какой резерв мощности следует предусмотреть?

Не существует фиксированного процента, подходящего для каждого объекта. Используйте подтвержденные планы расширения, а не неопределенный оптимизм. Когда будущая нагрузка неясна, обеспечение физической и электрической возможности для второго трансформатора может быть эффективнее, чем значительное завышение мощности первого агрегата.

Могут ли два трансформатора работать параллельно?

Да, но только после проверки коэффициента трансформации, векторной группы, сопротивления, положения ответвлений, фазовых соотношений, баланса номиналов и координации защит. Параллельная работа должна быть спроектирована, а не предполагаться.

Всегда ли сухой трансформатор является более безопасным выбором для помещений?

Он часто подходит для внутренних помещений, однако вентиляция, пыль, коррозионная атмосфера, зазоры и местные требования пожарной безопасности по-прежнему определяют окончательную установку. Сухая конструкция не отменяет необходимости проверки с учетом конкретного объекта.

Когда следует исследовать гармоническую нагрузку?

Исследуйте ее всякий раз, когда основные приводы, выпрямители, системы UPS, зарядное оборудование или другие силовые электронные нагрузки составляют существенную часть нагрузки. Ждать появления перегрева или ложных срабатываний слишком поздно и дорого.
