Техническое обслуживание трансформаторов подстанций: практический график для менеджеров по управлению активами

Влажное утро понедельника, 7:20. Руководитель участка сообщает о резком запахе горелого масла возле трансформаторной ячейки. Нагрузка не отключилась, показания приборов издалека выглядят почти нормальными, а производство ожидает решения: продолжать работу агрегата, снизить нагрузку или остановить его для осмотра. Такие ситуации сложны, поскольку подстанционный трансформатор редко выходит из строя без предупреждения, однако при высокой занятости в ежедневной эксплуатации тревожные признаки легко недооценить.

Пропущенный осмотр может превратить небольшую утечку масла, засорённый радиатор, ослабленную клемму или неисправность вентилятора охлаждения в перегрев, повреждение изоляции, отказ оборудования и более длительный ремонт. Практическое решение заключается не просто в том, чтобы «проводить осмотры чаще». Эффективный график технического обслуживания определяет цель каждой проверки, устанавливает, какие выявленные признаки требуют немедленных действий, и формирует историю состояния, помогающую обслуживающему персоналу отличать нормальное старение от развивающегося дефекта.

Начинайте с условий эксплуатации, а не с типового календаря

План, основанный на календарном графике, необходим, но не должен быть единственной основой обслуживания. Два агрегата одинакового возраста могут требовать совершенно разного внимания. Один может работать в чистой закрытой подстанции со стабильной нагрузкой; другой может подвергаться воздействию пыли, высокой температуры окружающей среды, частых колебаний нагрузки, прибрежной влажности или периодических перегрузок. Их приоритеты обслуживания не должны быть одинаковыми.

Перед установлением интервалов соберите уже имеющуюся информацию: номинальные характеристики трансформатора, способ охлаждения, класс изоляции, историю анализа масла, профиль нагрузки, записи о неисправностях, срабатывания защит, условия окружающей среды и любые изменения подключённого оборудования. Особое внимание уделяйте недавним изменениям на объекте. Новые двигатели, нагрузки, создающие гармоники, оборудование для зарядки электромобилей, объекты возобновляемой генерации или аккумуляторные накопители могут изменить характер нагрузки и тепловые циклы, даже если среднее потребление остаётся без изменений.

Для подстанционного трансформатора наилучший график объединяет регулярные наблюдения с периодическими испытаниями и работами, инициируемыми состоянием оборудования. Регулярные задачи позволяют выявлять видимые или слышимые отклонения. Периодические испытания обнаруживают изменения внутри бака. Действия, обусловленные состоянием, позволяют реагировать на тенденции до того, как они приведут к отказам.

Каждая смена или еженедельный обход: выявляйте очевидные признаки на раннем этапе

Частые визуальные проверки не требуют отключения, но должны проводиться тщательно и последовательно фиксироваться. Краткий обход особенно полезен после штормов, периодов высокой нагрузки, коммутационных операций или работ рядом с ограждением трансформатора.

Во время обхода проверяйте не только наличие напряжения на трансформаторе. Осмотрите зоны вокруг клапанов, прокладок, радиаторов, вводов и основания бака на наличие масляных пятен. Свежая утечка может быть незначительной, но снижение уровня масла способно оголить изоляцию и ухудшить охлаждение. Отмечайте необычные звуки, включая усиленное гудение, дребезжание защитных решёток вентиляторов, шум насосов или прерывистые звуки дугового разряда возле клемм. Сравнивайте текущую температуру верхних слоёв масла и показания температуры обмоток с нормальным рабочим диапазоном при аналогичных условиях нагрузки и окружающей среды.

Также осматривайте систему охлаждения. Вентиляторы должны включаться и отключаться в соответствии со своими настройками управления, свободно вращаться и не иметь скоплений пыли. В системах с принудительной циркуляцией масла или принудительным воздушным охлаждением убедитесь, что насосы работают, а клапаны охладителей находятся в предусмотренном положении. Трансформатор может удовлетворительно нести нагрузку при неработающем одном компоненте охлаждения, но такое состояние не должно оставаться незамеченным лишь потому, что сигнализация не сработала.

Наружное оборудование требует проверки ограждения и дренажа. Скопившаяся вода, засорённые кабельные каналы, корродированные заземляющие соединения, повреждённые предупреждающие знаки и места проникновения животных создают условия, которые могут осложнить последующее обслуживание. Фиксируйте как дефекты, так и наблюдения «отклонений не обнаружено». Ценность заключается в сравнении записей с течением времени, а не в подготовке длинного отчёта после неисправности.

Ежемесячные проверки: контролируйте приборы и вспомогательное оборудование

Раз в месяц более тщательно проверяйте устройства, обеспечивающие защиту и контроль трансформатора. Убедитесь, что индикаторы температуры, указатели уровня масла, индикаторы устройств сброса давления, панели управления охлаждением и контакты сигнализации читаемы и не имеют механических повреждений. Если указатель в течение необычно долгого времени остаётся строго на одной отметке, не следует автоматически считать условия стабильными; убедитесь в исправности самого прибора.

Проверяйте журналы сигнализации и отключений, даже если отключения не произошло. Повторяющиеся сигналы отказа вентилятора, быстро исчезающие предупреждения о высокой температуре или необъяснимые срабатывания газового реле Бухгольца могут указывать на проблему с управлением, проводкой или механической частью, требующую дальнейшего рассмотрения. При наличии проверяйте состояние силикагелевого наполнителя воздухоосушителя. Насыщенный или изменивший цвет осушитель может пропускать влагу в систему расширителя, повышая риск увлажнения изоляционного масла.

Ежемесячные проверки также являются подходящим временем для сопоставления нагрузки, температуры и состояния охлаждения. Повышение рабочей температуры при аналогичной нагрузке может указывать на загрязнение радиаторов, снижение производительности вентиляторов, проблему с циркуляцией масла, высокую температуру окружающей среды или изменение внутренних потерь. Цель состоит не в определении причины по одному показанию, а в распознавании изменения взаимосвязи между показаниями.

Ежеквартальные или полугодовые работы: испытывайте то, что невозможно увидеть

Визуальные осмотры не могут полностью показать состояние изоляционного масла или внутренней бумажной изоляции. В зависимости от класса напряжения, критичности, нагрузки, рекомендаций производителя и истории объекта отбор проб масла может планироваться ежеквартально, раз в полгода или ежегодно. Используйте чистое оборудование для отбора проб и придерживайтесь единой методики. Некачественный отбор проб может внести влагу или частицы и сделать лабораторный результат менее полезным.

Типовые анализы масла могут включать электрическую прочность при пробое, влагосодержание, кислотность, межфазное натяжение, содержание частиц и анализ растворённых газов. Каждый результат имеет своё значение. Отдельное значение за пределами нормы следует рассматривать вместе с предыдущими пробами, эксплуатационными событиями и качеством отбора проб. Например, увеличение содержания влаги может быть связано с состоянием воздухоосушителя, герметичностью уплотнений, температурой нагрузки или обращением с пробой. Изменения в составе растворённых газов могут требовать более срочной оценки, если они происходят быстро или указывают на тепловую либо электрическую активность.

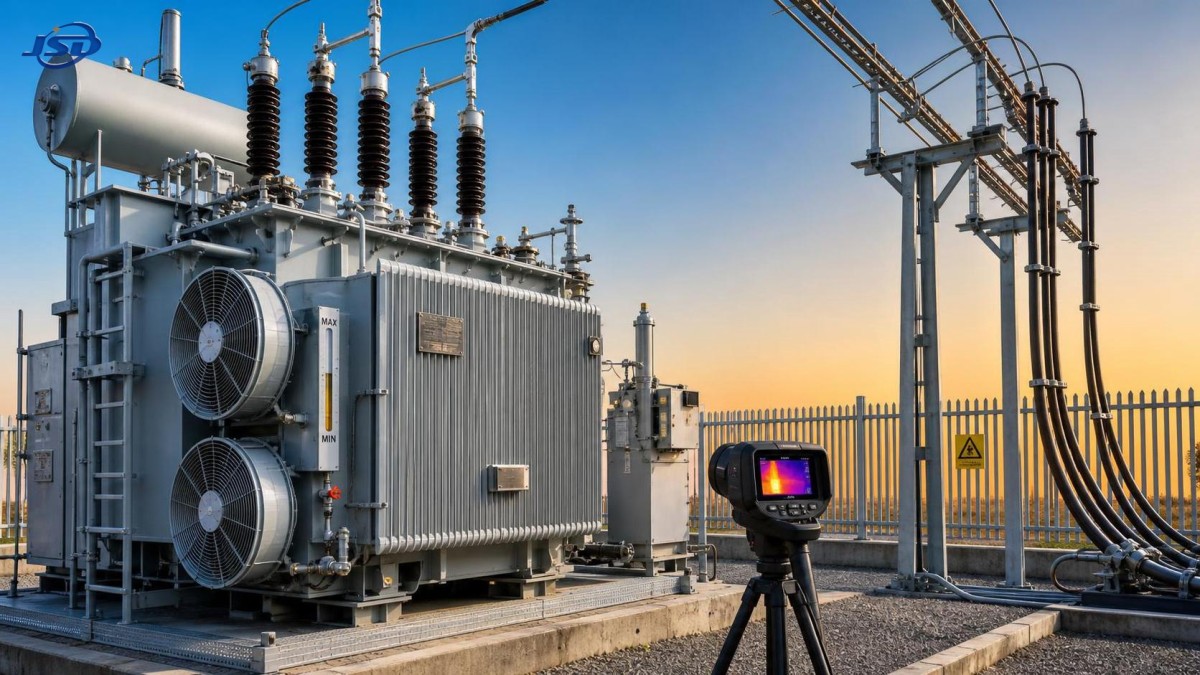

Тепловизионное обследование также следует планировать, когда трансформатор несёт значимую нагрузку. Сканируйте вводы, кабельные оконцевания, перемычки, соединения радиаторов, двигатели охлаждения, шкафы управления и расположенные поблизости разъединители. Нагрев соединения может быть вызван ослабленным крепежом, окислением, повреждением проводника, дисбалансом или недостаточной пропускной способностью соединительного интерфейса. Изображение наиболее ценно при сравнении с предыдущими сканированиями, выполненными при сопоставимых условиях нагрузки.

Не упускайте из виду заземление и защиту от перенапряжений. Осматривайте доступные заземляющие соединения на предмет коррозии, ослабления или механических повреждений. Проверяйте ограничители перенапряжений на наличие трещин в корпусах, загрязнений, признаков аномальной утечки, где это применимо, и повреждённых проводов. Эти компоненты могут не привлекать внимания при нормальной эксплуатации, однако их состояние влияет на реакцию трансформатора на внешние электрические воздействия.

Планируйте ежегодное отключение с учётом значимых задач

Ежегодное отключение для технического обслуживания часто является единственной практической возможностью выполнить осмотры без напряжения и корректирующие работы. Оно не должно превращаться в поспешный набор несвязанных задач. Формируйте объём работ на основе результатов предыдущего года, неустранённых дефектов, тенденций по маслу, записей о защите, тепловизионных обследований и изменений режима эксплуатации.

Перед изоляцией убедитесь в наличии утверждённой процедуры переключений, требований к блокировке и маркировке, метода проверки отсутствия напряжения, схемы заземления и распределения обязанностей по связи. Объём работ по обслуживанию должен чётко разделять визуальный осмотр, электрические испытания, очистку, механическую подтяжку, функциональные проверки и работы, требующие поддержки специалистов.

После безопасной изоляции трансформатора осмотрите вводы на наличие трещин, сколов, следов трекинга, просачивания масла и загрязнённых поверхностей. Выполняйте очистку только материалами и методами, подходящими для данного типа вводов. Осмотрите кабельные коробки, крышки с уплотнениями, отсеки переключателя ответвлений, клапаны радиаторов, шкафы вторичных цепей и управляющую проводку. Ищите хрупкую изоляцию, ослабленные кабельные вводы, конденсат, корродированные клеммы или признаки проникновения грызунов и насекомых в шкаф.

Электрические испытания могут включать измерение сопротивления изоляции, сопротивления обмоток, коэффициента трансформации, тока возбуждения, а также коэффициента мощности или коэффициента диэлектрических потерь в зависимости от оборудования и стратегии обслуживания. Выбор испытаний должен соответствовать процедурам объекта, состоянию оборудования и техническим рекомендациям. Измерения не имеют смысла изолированно; сравнивайте их с базовыми значениями, предыдущими записями, межфазными соотношениями и ожидаемыми значениями с температурной коррекцией, если применимо.

Переключатели ответвлений требуют особого внимания, поскольку являются механическими коммутационными устройствами, работающими в сложных условиях. Независимо от того, использует ли трансформатор переключатель ответвлений под нагрузкой или переключатель без возбуждения, проверяйте его индикацию положения, приводной механизм, блокировки, уплотнения, контакты и состояние масла в соответствии с соответствующими инструкциями по обслуживанию. Частая работа по регулированию напряжения может оправдывать более короткие интервалы осмотра, чем на объекте со стабильным режимом.

Когда выявленный признак требует изменить график

Наиболее эффективные программы обслуживания не ждут следующей запланированной даты, когда признаки указывают на ухудшение состояния. Некоторые наблюдения должны инициировать более раннее расследование: заметное повышение температуры масла при нормальной нагрузке, повторяющиеся сигналы охлаждения, новая утечка масла, увеличение газообразования, аномальная температура вводов, внезапное изменение шума, срабатывание устройства сброса давления, необъяснимая активность защиты или снижение значений испытаний изоляции.

Используйте простой порядок реагирования. Во-первых, подтвердите наблюдение и исключите ошибку прибора либо временные эксплуатационные причины. Во-вторых, сравните результат с историческими записями. В-третьих, оцените, влияет ли состояние на безопасность, диэлектрическую целостность, охлаждающую способность или возможность нести ожидаемую нагрузку. Наконец, определите, может ли агрегат оставаться в работе при усиленном контроле, требует снижения нагрузки или нуждается в контролируемом отключении.

Распространённая ошибка — считать каждое аномальное значение либо аварийной ситуацией, либо несущественным неудобством. Ни один из этих подходов не является надёжным. Медленно изменяющаяся тенденция может дать время для планирования ремонта и получения запасных частей. Быстрое изменение, даже в пределах номинального диапазона, может вызывать большее беспокойство, чем стабильное значение, немного выходящее за предпочтательную целевую величину. Важны направление тенденции, скорость изменения и эксплуатационный контекст.

Изменения нагрузки требуют повторной оценки обслуживания трансформатора

Электрические системы всё чаще должны управлять более переменным спросом. Когда объект добавляет возобновляемую генерацию, крупные зарядные нагрузки или накопители энергии, трансформатор может испытывать иные суточные пики и более частые изменения направления или величины тока. Это не создаёт проблему автоматически, но означает, что после ввода в эксплуатацию следует пересмотреть записи температуры и нагрузки.

Для объектов, использующих наружный блок накопления энергии, плановая проверка нагрузки трансформатора должна включать периоды зарядки, периоды разрядки, резервную работу и любые настройки ограничения пиковых нагрузок. Такая система, какКоммерческая и промышленная система накопления энергии 125kW/261kWh, может поддерживать сглаживание пиков, перенос нагрузки, резервное электроснабжение и интеграцию возобновляемой энергии. Её значение в данном контексте носит эксплуатационный характер: она может помочь объекту управлять спросом, однако уставки защиты трансформатора, пропускная способность кабелей, заземление и тепловые пределы всё равно должны проверяться в составе общего проекта электроустановки и плана обслуживания.

После любого значительного изменения управления нагрузкой сравните температуры трансформатора и профили нагрузки с предыдущей базовой линией. Следите за неожиданными пиками нагрузки, влиянием гармоник при наличии нелинейных нагрузок и работой системы охлаждения в наиболее тёплое время дня. Обновите записи обслуживания, чтобы будущие проверки отражали новый режим эксплуатации, а не условия, существовавшие много лет назад.

Сделайте записи полезными для следующего специалиста, который их откроет

Отчёт о техническом обслуживании должен позволять кому-либо понять состояние трансформатора за считанные минуты. Указывайте дату, идентификацию оборудования, условия нагрузки, условия окружающей среды при необходимости, снятые показания, обнаруженные дефекты, фотографии при необходимости, отчёты об испытаниях, корректирующие действия и нерешённые вопросы. Избегайте расплывчатых записей вроде «проверено, нормально», если можно зафиксировать измерение или конкретное наблюдение.

Ведите отдельный журнал действий по дефектам. Для каждого пункта должны быть указаны состояние, место, уровень риска, временная мера контроля при наличии, рекомендуемый ремонт, ответственное лицо и плановая дата завершения. После ремонта документируйте способ подтверждения его качества. Это предотвращает бесконечный перенос незначительных проблем, которые были упомянуты в старом отчёте об осмотре, но никогда не были официально назначены.

Надёжный график технического обслуживания подстанционного трансформатора — это не стопка бланков. Это рабочий порядок, объединяющий полевые наблюдения, данные испытаний, историю нагрузки и решения по ремонту. Когда график корректируется с учётом фактических условий эксплуатации, небольшие предупреждающие признаки легче исследовать, отключения легче планировать, а вероятность того, что трансформатор станет срочной проблемой в самый неподходящий момент, снижается.
