Isolation des transformateurs haute tension : comment évaluer les risques de vieillissement et de claquage

L’état de l’isolation est une décision de fiabilité, et non un essai de routine

Pour un évaluateur technique, l’évaluation de l’isolation consiste rarement à déterminer si un transformateur est « bon » ou « mauvais ». La question la plus utile est de savoir si le système d’isolation dispose d’une marge résiduelle suffisante pour son cycle de service réel, son exposition aux défauts et sa durée de service prévue. Un transformateur haute tension peut rester en fonctionnement alors que plusieurs mécanismes de dégradation progressent déjà. Lorsqu’une alarme conventionnelle apparaît, la décision peut ne plus se limiter à la planification de la maintenance ; elle peut impliquer le risque d’arrêt, le délai d’approvisionnement d’un remplacement, l’exposition environnementale et la contingence du système.

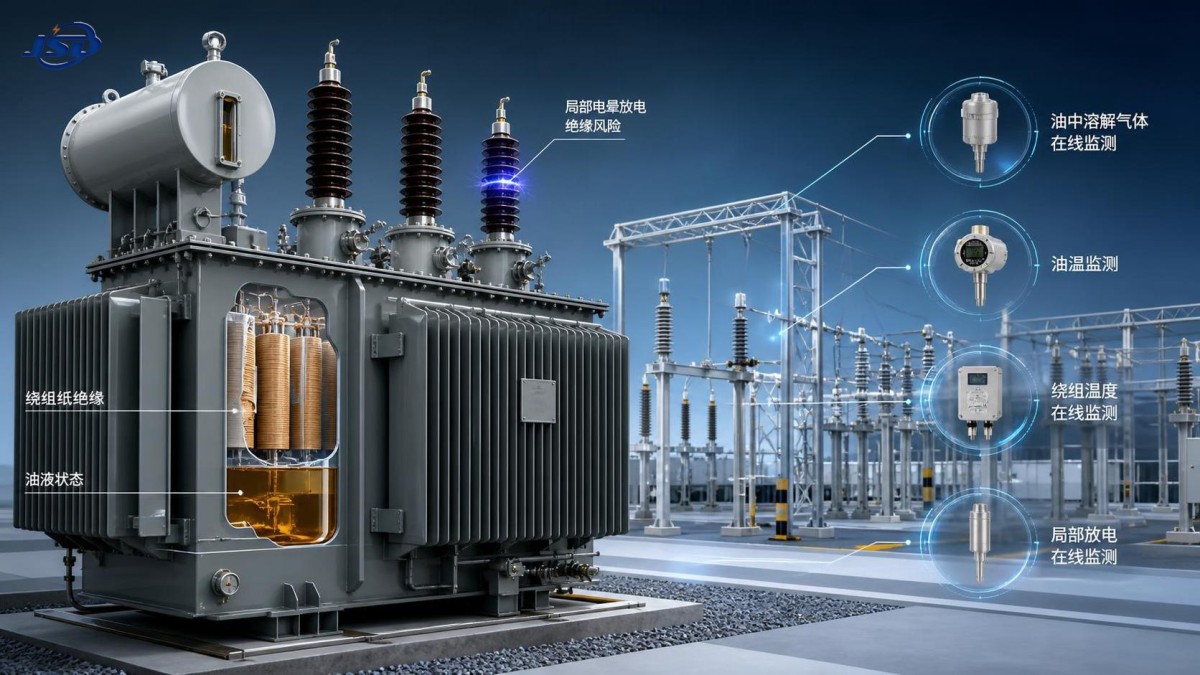

Le système d’isolation comprend davantage que l’huile de transformateur. Dans les unités remplies d’huile, l’huile minérale ou le fluide ester fonctionne avec le papier cellulosique, les barrières en carton pressé, les entretoises d’enroulement, l’isolation du changeur de prises, les traversées, l’isolation des conducteurs de liaison et les interfaces entre ces matériaux. Le vieillissement d’une partie peut accélérer la détérioration ailleurs. L’humidité dans le papier affecte la rigidité diélectrique de l’huile ; une température élevée accélère la dépolymérisation de la cellulose ; les décharges partielles peuvent endommager les interfaces locales bien avant qu’un essai global d’huile ne devienne inacceptable.

C’est pourquoi un seul résultat de laboratoire ne devrait pas orienter une décision majeure. Une évaluation efficace combine les données d’essai, l’historique de charge, les informations de conception, l’environnement d’exploitation, les registres de maintenance et l’analyse des tendances. L’objectif est de comprendre à la fois l’état actuel et la probabilité de défaillance sous des contraintes électriques et thermiques prévisibles.

Ce qui vieillit réellement à l’intérieur du transformateur

L’isolation cellulosique est généralement le matériau qui limite la durée de vie dans un transformateur de puissance rempli d’huile. L’huile peut souvent être traitée, séchée, régénérée ou remplacée. L’isolation en papier à l’intérieur des enroulements ne peut pas être renouvelée en pratique sans travaux internes importants. À mesure que la cellulose vieillit, ses chaînes polymères se raccourcissent, sa résistance mécanique diminue et l’isolation devient moins capable de résister aux vibrations, aux efforts dus aux courants de court-circuit traversants, aux mouvements des enroulements ou aux cycles thermiques.

La chaleur, l’humidité et l’oxygène sont les principaux facteurs du vieillissement du papier. Leur interaction est importante. Un transformateur fonctionnant légèrement au-dessus de sa condition thermique nominale peut vieillir bien plus vite que prévu, notamment lorsque de l’humidité est déjà présente dans le papier. L’entrée d’oxygène par la respiration du conservateur, des systèmes à vessie défectueux, une mauvaise étanchéité ou une manipulation inappropriée de l’huile peut encore accélérer l’oxydation et la formation de boues.

La détérioration de l’huile suit une voie associée mais distincte. Une huile oxydée peut développer des acides, une perte accrue de tension interfaciale, des précurseurs de boues et des pertes diélectriques plus élevées. Ces conditions peuvent nuire au refroidissement et créer des dépôts sur les enroulements et les conduits, entraînant des points chauds locaux. Le résultat peut devenir auto-entretenu : un transfert thermique dégradé augmente la température, et une température plus élevée accélère le vieillissement de l’isolation.

Les contraintes électriques ont également leurs propres voies de défaillance. Les décharges partielles, surtensions de manœuvre, impulsions de foudre, distorsion harmonique, surtensions transitoires et répartition inégale de la tension peuvent solliciter excessivement les zones faibles. Les traversées, changeurs de prises, conducteurs d’enroulement, arêtes vives des conducteurs et interfaces contaminées méritent souvent une attention particulière, car les défauts localisés peuvent ne pas être visibles dans les indicateurs généraux d’état avant d’avoir progressé.

Commencer par le contexte d’exploitation

Avant de sélectionner les essais, les évaluateurs doivent établir ce que le transformateur a réellement subi. La puissance nominale de la plaque signalétique ne suffit pas. Une unité de 15 ans ayant fonctionné sous une charge modérée et stable dans un poste intérieur propre peut présenter un état d’isolation très différent d’une unité identique alimentant un procédé industriel variable, une centrale d’énergie renouvelable, un four à arc, une charge de traction ou un raccordement réseau contraint.

• Examiner les profils de charge, y compris les pointes saisonnières, les événements de surcharge et les périodes de charge d’urgence.
• Identifier les principaux défauts traversants, courts-circuits externes, déclenchements de protection, défaillances de disjoncteurs ainsi que les événements de transport ou sismiques.
• Vérifier la température ambiante, le niveau de pollution, l’humidité, l’exposition côtière, l’état de la ventilation et l’intégrité de l’enveloppe.
• Confirmer que les équipements de refroidissement ont fonctionné comme prévu, y compris les enregistrements des ventilateurs, pompes, radiateurs, commandes et alarmes.
• Examiner les changements de configuration du réseau, de méthode de mise à la terre, d’harmoniques, de fréquence de manœuvre et de niveau de défaut.
• Comparer les résultats récents des essais de gaz, d’huile, d’humidité et électriques aux tendances historiques plutôt qu’à des limites isolées.

Une erreur récurrente consiste à interpréter un résultat d’essai sans tenir compte des événements d’exploitation récents. Par exemple, une élévation des gaz dissous après une surcharge connue peut nécessiter un suivi rapproché, sans nécessairement indiquer le même mode de défaillance qu’une augmentation rapide de la signature gazeuse dans une unité par ailleurs faiblement chargée. À l’inverse, un résultat restant dans une plage indicative générique peut tout de même être préoccupant si son taux d’évolution est anormal.

Analyse de l’huile : précieuse, mais pas un diagnostic complet

L’analyse des gaz dissous reste l’un des outils les plus utiles pour identifier les défauts thermiques ou électriques actifs dans les équipements remplis d’huile. L’hydrogène, le méthane, l’éthane, l’éthylène, l’acétylène, le monoxyde de carbone, le dioxyde de carbone et d’autres gaz peuvent fournir des indices de surchauffe, d’arc électrique, de décharge partielle ou d’implication de la cellulose. La valeur réside dans la signature gazeuse, la concentration, le taux de génération et le contexte d’exploitation.

Les équipes techniques doivent éviter de considérer les méthodes de rapport de gaz comme des verdicts automatiques sur les défauts. Les schémas de rapports peuvent faciliter l’interprétation, mais le comportement des gaz dépend de la conception du transformateur, du volume d’huile, du système de conservation de l’huile, de la qualité de l’échantillonnage, des variations de charge et du stade du défaut. Une faible tendance d’acétylène mais en augmentation rapide peut être plus significative qu’une valeur de fond stable plus élevée. De même, les gaz oxydes de carbone doivent être évalués avec soin : ils peuvent indiquer une surchauffe de la cellulose, mais leur interprétation exige de connaître l’âge de l’huile, son historique de traitement et les activités de maintenance antérieures.

Les essais de qualité de l’huile ajoutent un niveau supplémentaire de preuve. Les évaluations courantes peuvent comprendre la tension de claquage, la teneur en humidité, l’acidité, la tension interfaciale, le facteur de dissipation diélectrique, la résistivité, la contamination particulaire, l’état de l’inhibiteur et les composés furaniques. Tous les essais ne sont pas nécessaires à chaque intervalle, mais le panel doit correspondre à la criticité de l’actif et aux mécanismes de défaillance suspectés.

L’analyse des furannes est particulièrement importante lorsque le vieillissement du papier constitue une préoccupation centrale. Les furannes dissous dans l’huile peuvent fournir des informations indirectes sur la dégradation de la cellulose, bien que cette relation soit influencée par le remplacement de l’huile, la régénération de l’huile, l’historique de température, la conception, le type de papier et la répartition du vieillissement dans l’enroulement. Un faible résultat en furannes après un traitement important de l’huile ne signifie pas automatiquement que l’état du papier est satisfaisant. Il doit être considéré avec l’humidité, les oxydes de carbone, l’historique de charge et, lorsque cela est justifié, un échantillonnage direct du papier lors d’une inspection interne.

Les pratiques du secteur se réfèrent couramment aux recommandations IEC et IEEE pour les essais d’huile et l’interprétation des gaz, mais les éditions applicables, les exigences contractuelles et les normes locales du réseau doivent être confirmées pour le projet. Les seuils et intervalles d’échantillonnage doivent être considérés comme des aides à la décision, et non comme des substituts au jugement d’ingénierie.

L’évaluation de l’humidité exige davantage qu’un échantillon d’huile

L’humidité est l’un des risques d’isolation les plus mal compris. La concentration d’eau dans l’huile varie avec la température, tandis que la plus grande partie de la masse d’humidité dans un transformateur vieilli peut résider dans la cellulose plutôt que dans l’huile. Un échantillon d’huile prélevé à une certaine température peut donc donner une impression trompeuse s’il est converti directement en teneur en humidité du papier sans données d’exploitation adéquates ni hypothèses de modèle.

Une humidité élevée réduit la marge diélectrique, accélère le vieillissement de la cellulose, augmente le risque de formation de bulles à température élevée et peut rendre moins défendable la capacité de surcharge à court terme. Le risque devient particulièrement important dans les unités présentant des températures élevées de point chaud, des charges cycliques importantes ou une marge de refroidissement limitée.

Une évaluation plus solide combine la mesure en laboratoire de l’humidité avec la température de l’huile lors de l’échantillonnage, les calculs de saturation, les tendances historiques, les données de capteurs d’humidité en ligne lorsqu’elles sont disponibles et les informations de charge thermique. Si les résultats indiquent une humidité élevée du papier, la question suivante n’est pas seulement de savoir si la déshydratation de l’huile est possible. L’équipe doit déterminer la source de l’humidité : entrée atmosphérique, protection du conservateur défaillante, manipulation d’huile humide, vieillissement de l’isolation, séchage insuffisant après réparation en usine ou conditions associées à un fonctionnement à basse température et à une mauvaise circulation.

Le séchage de l’huile seule peut n’apporter qu’une amélioration temporaire si le papier reste humide et si la source d’entrée n’est pas corrigée. Pour les transformateurs critiques, un plan de séchage nécessitant un arrêt peut être justifié, mais sa faisabilité dépend de la conception du transformateur, de son état, des contraintes du site et du risque acceptable lié au traitement thermique ou sous vide. Cette décision doit être appuyée par le fabricant ou un prestataire qualifié, plutôt que déduite d’un seul résultat d’humidité.

Les essais électriques doivent être choisis selon le risque suspecté

Les essais électriques hors ligne peuvent identifier des faiblesses que l’analyse de l’huile ne révèle pas directement. Le programme d’essais approprié dépend de la classe de tension, de l’âge, de la conception, de l’accessibilité, des constatations antérieures et de l’opportunité d’arrêt. Appliquer largement tous les essais disponibles peut augmenter les coûts et ne pas améliorer la décision. L’objectif est d’obtenir des preuves ciblées.

L’analyse de réponse en fréquence mérite une attention particulière après un défaut traversant important, un événement de transport ou un déplacement suspecté de l’enroulement. Les enroulements de transformateur peuvent subir un mouvement mécanique tout en restant électriquement continus. Une unité peut réussir les essais de rapport de transformation et de résistance d’isolement de base tout en conservant une capacité réduite à supporter mécaniquement le prochain événement de défaut. Les courbes de référence issues des essais de réception en usine ou d’essais antérieurs sur site fournissent la base de comparaison la plus solide.

L’évaluation des traversées ne doit pas être considérée comme secondaire. Une proportion importante des défaillances graves de transformateurs implique des traversées ou leurs connexions associées. Les tendances de capacité et de facteur de dissipation, l’état de l’huile des traversées remplies d’huile, l’inspection infrarouge, les signes de fuite, l’état de l’enveloppe en porcelaine ou composite et les indices d’échauffement local font tous partie de l’examen. Un bon résultat d’huile de la cuve principale n’élimine pas le risque lié aux traversées.

Décharges partielles : ne pas attendre un signal catastrophique

La décharge partielle est une activité électrique localisée qui ne franchit pas complètement l’entrefer d’isolation. Elle peut se produire dans des cavités, du papier délaminé, des surfaces contaminées, des blindages desserrés, des pointes d’électrodes vives, des connexions défectueuses ou des interfaces défaillantes. Son importance dépend de son amplitude, de sa répétition, de son emplacement, de sa relation de phase et de son évolution. Un signal détecté ne constitue pas automatiquement une condition de défaillance immédiate, mais une décharge inexpliquée ou croissante dans un actif à conséquences élevées doit faire l’objet d’une attention technique rapide.

La surveillance en ligne peut être utile pour les transformateurs soumis à un service intensif, à une fonction critique ou à une exploitation à distance. Les approches acoustiques, électriques, à ultra-haute fréquence et fondées sur les gaz dissous ont chacune des atouts différents. Le diagnostic le plus crédible provient souvent de la corrélation de plusieurs sources. Une indication de décharge partielle qui coïncide avec la génération de gaz, un comportement lié à la charge et une estimation cohérente de l’emplacement a une plus grande valeur décisionnelle qu’un signal isolé dans un poste bruyant.

La question pratique n’est pas de savoir si la surveillance remplace les essais périodiques. Ce n’est pas le cas. La surveillance améliore la visibilité entre les arrêts, tandis que les essais de laboratoire et les mesures hors ligne fournissent des preuves diagnostiques plus approfondies dans des conditions contrôlées. Pour les actifs critiques, les deux approches doivent se renforcer mutuellement.

Comment le stockage d’énergie et les nouveaux profils de charge modifient l’évaluation

La modernisation des réseaux modifie les cycles de service des transformateurs. La production renouvelable, les ressources à onduleur, les charges industrielles à variation rapide et le stockage d’énergie par batterie peuvent entraîner des transitions de charge plus fréquentes et des modes d’exploitation différents de ceux envisagés lors de la spécification des transformateurs plus anciens. Ces changements ne réduisent pas automatiquement la durée de vie de l’isolation, mais ils rendent le comportement thermique réel plus important que la charge moyenne annuelle.

Par exemple, un site commercial ou industriel qui ajoute de l’écrêtement de pointe ou une capacité de secours peut réduire la charge soutenue du transformateur tout en augmentant le nombre de transitions de puissance quotidiennes. Les études d’intégration doivent examiner la charge du transformateur, les performances harmoniques, la régulation de tension, la coordination des protections, la mise à la terre et la réponse du refroidissement selon les programmes de charge et de décharge. Des équipements tels qu’unsystème de stockage d’énergie conteneurisé refroidi par air de 500kW/1MWh peuvent soutenir la gestion de charge dans ces applications, mais l’évaluation du transformateur en amont doit inclure le profil de service résultant plutôt que de supposer que le stockage réduit toujours les contraintes sur l’actif.

Les évaluateurs doivent demander des données de séries temporelles lorsque cela est possible. Des données de charge à intervalles de quinze minutes ou moins, la température ambiante, le fonctionnement des étages de refroidissement, le profil de tension et les mesures harmoniques peuvent révéler des contraintes que les chiffres annuels de demande de pointe masquent. Dans de nombreux cas, ces éléments sont plus utiles pour la planification de la durée de vie de l’isolation qu’une affirmation générique selon laquelle le transformateur est « faiblement chargé ».

Des résultats d’essai à un plan d’action défendable

Une évaluation d’état doit se conclure par des décisions, et non par une pile de rapports. Les équipes techniques doivent généralement décider de poursuivre l’exploitation normale, d’augmenter la surveillance, de réduire la charge, de planifier une maintenance, d’effectuer une inspection interne, d’installer des diagnostics en ligne, de préparer une stratégie de transformateur de secours ou de commencer l’approvisionnement pour un remplacement. Le choix dépend de la probabilité de défaillance, des conséquences de la défaillance, de la redondance disponible, du délai de réparation et de la confiance dans le diagnostic.

Il est utile de séparer l’état de la criticité. Un transformateur modérément vieilli alimentant une charge non critique avec une solution de secours disponible peut justifier une surveillance des tendances et une intervention planifiée. Le même état dans un poste contraint, une usine de production, une installation à forte intensité de données ou un raccordement d’exportation renouvelable peut exiger une action plus précoce, car le coût d’un arrêt imprévu est bien plus élevé.

• Préoccupation immédiate faible : tendances stables de l’huile et des paramètres électriques, humidité maîtrisée, absence d’indice de défaut actif et marge thermique adéquate. Maintenir une référence rigoureuse et un intervalle de révision.
• État à surveiller : dégradation progressive, tendance incertaine, humidité élevée, charge modifiée ou anomalies diagnostiques isolées. Augmenter la fréquence d’échantillonnage et définir les seuils de déclenchement d’escalade.
• Préoccupation élevée : augmentation rapide des gaz combustibles, indices d’arc ou de décharge partielle active, détérioration importante des traversées, mouvement d’enroulement suspecté ou forte exposition à l’humidité et à la chaleur. Élaborer un plan d’arrêt et de contingence avec maîtrise des risques.

Il n’existe pas d’âge universel auquel un transformateur haute tension devient inacceptable. Des unités bien gérées peuvent rester fiables pendant des décennies, tandis que des unités plus récentes peuvent se détériorer rapidement après une entrée d’humidité, une mise en service inadéquate, des défaillances de refroidissement, des défauts de fabrication ou des sollicitations répétées par défaut. L’âge est un facteur de présélection utile, mais ce n’est pas un diagnostic.

Les décisions les plus solides concernant l’isolation proviennent d’une comparaison rigoureuse : comparer les données actuelles avec l’historique propre à l’unité, comparer le service réel avec les hypothèses initiales, comparer les symptômes observés avec des mécanismes de défaillance plausibles et comparer le coût d’intervention avec les conséquences de l’attente. Cette approche fournit aux évaluateurs techniques une base plus claire pour déterminer si un problème d’isolation relève de la maintenance, constitue une priorité de surveillance ou représente un risque de défaillance émergent qui ne peut être différé.
