عزل محولات الجهد العالي: كيفية تقييم مخاطر التقادم والانهيار

حالة العزل قرار يتعلق بالموثوقية، وليست اختبارًا روتينيًا

بالنسبة للمقيّم الفني، نادرًا ما يتعلق تقييم العزل بإثبات أن المحول إما «جيد» أو «سيئ». والسؤال الأكثر فائدة هو ما إذا كان نظام العزل يحتفظ بهامش متبقٍ كافٍ لدورة التشغيل الفعلية، والتعرض للأعطال، وأفق الخدمة المتوقع. يمكن أن يظل محول الجهد العالي قيد التشغيل بينما تكون عدة آليات تدهور قد بدأت بالفعل في التقدم. وبحلول ظهور إنذار تقليدي، قد لا يقتصر القرار على تخطيط الصيانة؛ بل قد ينطوي على مخاطر الانقطاع، والمهلة اللازمة للاستبدال، والتعرض البيئي، واحتياطات النظام.

يشمل نظام العزل أكثر من زيت المحولات. ففي الوحدات المملوءة بالزيت، يعمل الزيت المعدني أو سائل الإستر مع ورق السليلوز، وحواجز الورق المقوى المضغوط، وفواصل اللفات، وعزل مغير النقرات، والعوازل الخارجية، وعزل الموصلات، والواجهات بين هذه المواد. ويمكن أن يؤدي التقادم في جزء واحد إلى تسريع التدهور في مواضع أخرى. تؤثر الرطوبة في الورق على القوة العازلة للزيت؛ كما تسرّع الحرارة المرتفعة إزالة البلمرة من السليلوز؛ ويمكن للتفريغ الجزئي أن يتلف الواجهات الموضعية قبل وقت طويل من أن يصبح اختبار الزيت الكلي غير مقبول.

ولهذا السبب، لا ينبغي لنتيجة مخبرية واحدة أن تقود قرارًا رئيسيًا. يجمع التقييم الفعال بين بيانات الاختبارات، وسجل التحميل، ومعلومات التصميم، وبيئة التشغيل، وسجلات الصيانة، وتحليل الاتجاهات. والهدف هو فهم الحالة الحالية واحتمال الانهيار تحت الإجهاد الكهربائي والحراري المتوقع.

ما الذي يتقادم فعليًا داخل المحول

عادةً ما يكون عزل السليلوز هو المادة المحددة للعمر في محول القدرة المملوء بالزيت. ويمكن غالبًا معالجة الزيت أو تجفيفه أو استصلاحه أو استبداله. أما عزل الورق داخل اللفات فلا يمكن تجديده عمليًا دون أعمال داخلية كبيرة. ومع تقادم السليلوز، تقصر سلاسله البوليمرية، وتنخفض قوته الميكانيكية، ويصبح العزل أقل قدرة على تحمل الاهتزازات، وقوى الأعطال العابرة، وحركة اللفات، أو الدورات الحرارية.

الحرارة والرطوبة والأكسجين هي المحركات الرئيسية لتقادم الورق. وتفاعلها مهم. فقد يتقادم المحول الذي يعمل بدرجة حرارة أعلى قليلًا من حالته الحرارية التصميمية بسرعة أكبر بكثير من المتوقع، لا سيما عند وجود رطوبة في الورق بالفعل. ويمكن لدخول الأكسجين عبر تنفس خزان التمدد، أو أنظمة الأكياس المعيبة، أو سوء الإحكام، أو مناولة الزيت غير المناسبة أن يسرّع الأكسدة وتكوّن الحمأة بدرجة أكبر.

يتبع تدهور الزيت مسارًا مرتبطًا لكنه متميز. يمكن أن يتكوّن في الزيت المؤكسد أحماض، وفقدان متزايد للتوتر البيني، ومقدمات للحمأة، وفواقد عازلة أعلى. وقد تضعف هذه الحالات التبريد وتُنشئ ترسبات على اللفات والقنوات، مما يسبب نقاطًا ساخنة موضعية. وقد تصبح النتيجة ذاتية التعزيز: فنقل الحرارة الأضعف يرفع درجة الحرارة، ودرجة الحرارة الأعلى تدفع إلى تقادم أسرع للعزل.

للإجهاد الكهربائي أيضًا مسارات فشل خاصة به. يمكن للتفريغ الجزئي، وزيادات الجهد الناتجة عن التبديل، ونبضات الصواعق، والتشوه التوافقي، وفرط الجهد العابر، والتوزيع غير المتساوي للجهد أن يجهد المناطق الضعيفة بشكل مفرط. وغالبًا ما تستحق العوازل الخارجية، ومغيرات النقرات، وموصلات اللفات، وحواف الموصلات الحادة، والواجهات الملوثة اهتمامًا مركزًا لأن العيوب الموضعية قد لا تظهر في مؤشرات الحالة العامة حتى يتقدم العيب.

ابدأ بسياق التشغيل

قبل اختيار الاختبارات، ينبغي للمقيّمين تحديد ما تعرض له المحول فعليًا. لا تكفي بيانات لوحة الاسم وحدها. فقد تكون حالة عزل وحدة عمرها 15 عامًا تعمل بحمل متوسط ومستقر في محطة فرعية داخلية نظيفة مختلفة جدًا عن وحدة مطابقة تخدم عملية صناعية متغيرة، أو محطة للطاقة المتجددة، أو فرن قوسي، أو حمل جر، أو ربطًا مقيدًا بالشبكة.

• راجع ملفات التحميل، بما في ذلك الذروات الموسمية، وأحداث التحميل الزائد، وفترات التحميل الطارئ.
• حدد الأعطال العابرة الرئيسية، والدوائر القصيرة الخارجية، وفصل الحماية، وأعطال القواطع، وأحداث النقل أو الزلازل.
• تحقق من درجة الحرارة المحيطة، ومستوى التلوث، والرطوبة، والتعرض الساحلي، وحالة التهوية، وسلامة الغلاف.
• تأكد مما إذا كانت معدات التبريد قد أدت وظيفتها كما هو مقصود، بما في ذلك سجلات المراوح والمضخات والمشعات وأنظمة التحكم والإنذارات.
• افحص التغييرات في تكوين الشبكة، وطريقة التأريض، والتوافقيات، وتكرار التبديل، ومستوى الأعطال.
• قارن نتائج اختبارات الغازات والزيت والرطوبة والاختبارات الكهربائية الحديثة بالاتجاهات التاريخية بدلًا من الحدود المنفردة.

من الأخطاء المتكررة تفسير نتيجة اختبار دون مراعاة الأحداث التشغيلية الأخيرة. فعلى سبيل المثال، قد تستدعي الغازات الذائبة المرتفعة بعد حمل زائد معروف متابعة دقيقة، لكنها لا تعني بالضرورة نمط الفشل نفسه الذي يشير إليه نمط غازات متزايد بسرعة في وحدة ذات حمل خفيف بخلاف ذلك. وعلى العكس، قد تظل النتيجة ضمن نطاق إرشادي عام ومع ذلك تكون مثيرة للقلق عندما يكون معدل تغيرها غير طبيعي.

تحليل الزيت: ذو قيمة، لكنه ليس تشخيصًا كاملًا

يبقى تحليل الغازات الذائبة أحد أكثر الأدوات فائدة لتحديد الأعطال الحرارية أو الكهربائية النشطة في المعدات المملوءة بالزيت. يمكن للهيدروجين والميثان والإيثان والإيثيلين والأسيتيلين وأول أكسيد الكربون وثاني أكسيد الكربون والغازات الأخرى أن تقدم أدلة على ارتفاع الحرارة أو القوس الكهربائي أو التفريغ الجزئي أو تأثر السليلوز. وتكمن القيمة في نمط الغاز وتركيزه ومعدل تولده وسياق التشغيل.

ينبغي للفرق الفنية تجنب التعامل مع طرق نسب الغازات بوصفها أحكامًا تلقائية على الأعطال. يمكن لمخططات النسب أن تدعم التفسير، لكن سلوك الغازات يعتمد على تصميم المحول، وحجم الزيت، وترتيب حفظ الزيت، وجودة أخذ العينات، وتغير الحمل، ومرحلة العطل. وقد يكون اتجاه صغير لكنه سريع الارتفاع للأسيتيلين أكثر أهمية من قيمة خلفية أعلى مستقرة. وبالمثل، ينبغي تقييم غازات أكاسيد الكربون بعناية: فقد تشير إلى ارتفاع حرارة السليلوز، لكن تفسيرها يتطلب معرفة عمر الزيت، وسجل معالجة الزيت، وأنشطة الصيانة السابقة.

تضيف اختبارات جودة الزيت طبقة أخرى من الأدلة. وقد تشمل التقييمات الشائعة جهد الانهيار، ومحتوى الرطوبة، والحموضة، والتوتر البيني، ومعامل فقد العزل، والمقاومية، وتلوث الجسيمات، وحالة المثبط، والمركبات الفورانية. لا يلزم إجراء كل اختبار في كل فترة، ولكن ينبغي أن تتوافق مجموعة الاختبارات مع أهمية الأصل وآليات الفشل المشتبه بها.

يكتسب تحليل الفوران أهمية خاصة عندما يكون تقادم الورق مصدر قلق رئيسيًا. يمكن للفورانات الذائبة في الزيت أن توفر معلومات غير مباشرة عن تدهور السليلوز، على الرغم من أن العلاقة تتأثر باستبدال الزيت واستصلاحه وسجل درجات الحرارة والتصميم ونوع الورق وتوزيع التقادم داخل اللفات. ولا تعني نتيجة الفوران المنخفضة بعد معالجة كبيرة للزيت تلقائيًا أن حالة الورق سليمة. وينبغي النظر إليها جنبًا إلى جنب مع الرطوبة وأكاسيد الكربون وسجل التحميل، وعند وجود مبرر، أخذ عينة مباشرة من الورق أثناء الفحص الداخلي.

تشير ممارسات الصناعة عادةً إلى إرشادات IEC وIEEE لاختبار الزيت وتفسير الغازات، ولكن ينبغي تأكيد الإصدارات المعمول بها والمتطلبات التعاقدية ومعايير الشبكة المحلية للمشروع. وينبغي التعامل مع الحدود وفترات أخذ العينات كوسائل مساعدة لاتخاذ القرار، لا كبدائل عن الحكم الهندسي.

يتطلب تقييم الرطوبة أكثر من عينة زيت

تعد الرطوبة من أكثر مخاطر العزل التي يُساء فهمها. يتغير تركيز الماء في الزيت مع درجة الحرارة، بينما قد توجد معظم كتلة الرطوبة في محول متقادم داخل السليلوز بدلًا من الزيت. ولذلك، قد تعطي عينة زيت مأخوذة عند درجة حرارة معينة انطباعًا مضللًا إذا حُولت مباشرة إلى محتوى رطوبة الورق دون بيانات تشغيل كافية وافتراضات نموذجية.

تقلل الرطوبة العالية هامش العزل الكهربائي، وتسرّع تقادم السليلوز، وتزيد خطر تكوّن الفقاعات عند درجات الحرارة المرتفعة، وقد تجعل قدرة التحميل الزائد قصيرة الأجل أقل قابلية للتبرير. ويصبح الخطر مهمًا بوجه خاص في الوحدات ذات درجات حرارة النقاط الساخنة المرتفعة، أو التحميل الدوري الشديد، أو هامش التبريد المحدود.

يجمع التقييم الأقوى بين قياس الرطوبة المخبري ودرجة حرارة الزيت عند أخذ العينة وحسابات التشبع والاتجاهات التاريخية وبيانات مستشعرات الرطوبة عبر الإنترنت عند توفرها ومعلومات التحميل الحراري. إذا أشارت النتائج إلى ارتفاع رطوبة الورق، فلا يقتصر السؤال التالي على إمكانية تجفيف الزيت. ينبغي للفريق تحديد مصدر الرطوبة: دخول جوي، أو فشل حماية خزان التمدد، أو مناولة زيت رطب، أو تقادم العزل، أو تجفيف غير كافٍ بعد إصلاح في المصنع، أو ظروف مرتبطة بالتشغيل في درجات حرارة منخفضة وضعف الدوران.

قد يوفر تجفيف الزيت وحده تحسنًا مؤقتًا فقط إذا ظل الورق رطبًا ولم يُصحح مصدر الدخول. وبالنسبة للمحولات الحرجة، قد تكون خطة تجفيف تعتمد على إيقاف التشغيل مبررة، لكن جدواها تعتمد على تصميم المحول وحالته وقيود الموقع والمخاطر المقبولة للمعالجة الحرارية أو الفراغية. وينبغي دعم هذا القرار من قبل الشركة المصنّعة أو مزود خدمة مؤهل بدلًا من افتراضه استنادًا إلى نتيجة رطوبة واحدة.

ينبغي اختيار الاختبارات الكهربائية وفقًا للخطر المشتبه به

يمكن للاختبارات الكهربائية خارج الخدمة تحديد نقاط الضعف التي قد لا يكشفها تحليل الزيت مباشرة. وتعتمد حزمة الاختبارات المناسبة على فئة الجهد والعمر والتصميم وإمكانية الوصول والنتائج السابقة وفرصة إيقاف التشغيل. إن تطبيق جميع الاختبارات المتاحة على نطاق واسع قد يزيد التكلفة وقد لا يحسن القرار. والهدف هو أدلة مستهدفة.

يستحق تحليل استجابة التردد اهتمامًا خاصًا بعد عطل عابر كبير أو حدث نقل أو اشتباه بإزاحة اللفات. يمكن أن تتعرض لفات المحول لحركة ميكانيكية مع بقائها متصلة كهربائيًا. وقد تجتاز الوحدة اختبارات النسبة الأساسية ومقاومة العزل، لكنها تحتفظ بقدرة ميكانيكية مخفضة على تحمل حدث العطل التالي. وتوفر مخططات المرجع من اختبار القبول في المصنع أو الاختبارات الميدانية السابقة أقوى أساس للمقارنة.

لا ينبغي التعامل مع تقييم العوازل الخارجية باعتباره أمرًا ثانويًا. فهناك نسبة كبيرة من أعطال المحولات الخطيرة تشمل العوازل الخارجية أو توصيلاتها المرتبطة. وتدخل اتجاهات السعة ومعامل الفقد، وحالة الزيت للعوازل المملوءة بالزيت، والفحص بالأشعة تحت الحمراء، وعلامات التسرب، وحالة الغلاف الخزفي أو المركب، وأدلة التسخين الموضعي جميعها ضمن المراجعة. ولا تلغي النتيجة الجيدة لزيت الخزان الرئيسي مخاطر العوازل الخارجية.

التفريغ الجزئي: لا تنتظر إشارة كارثية

التفريغ الجزئي نشاط كهربائي موضعي لا يجسر فجوة العزل بالكامل. ويمكن أن يحدث في الفراغات، أو الورق المتفكك الطبقات، أو الأسطح الملوثة، أو التدريع المفكك، أو نقاط الأقطاب الحادة، أو التوصيلات الرديئة، أو الواجهات المعيبة. وتعتمد أهميته على المقدار والتكرار والموقع والعلاقة بالطور والاتجاه. لا تمثل الإشارة المكتشفة تلقائيًا حالة فشل فوري، لكن التفريغ غير المفسر أو المتزايد في أصل ذي عواقب عالية ينبغي أن يحظى باهتمام هندسي سريع.

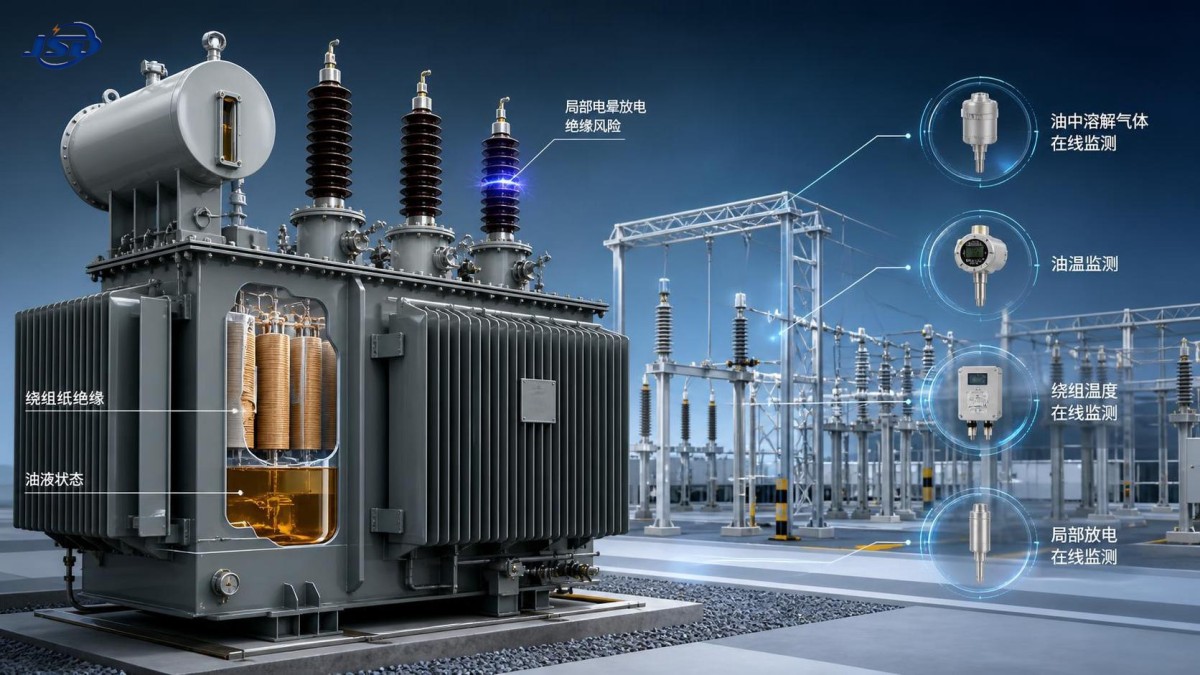

قد تكون المراقبة عبر الإنترنت ذات قيمة للمحولات المعرضة لواجب تشغيل عالٍ أو خدمة حرجة أو تشغيل عن بُعد. ولكل من الأساليب الصوتية والكهربائية وفائقة التردد والمرتكزة على الغازات الذائبة نقاط قوة مختلفة. وغالبًا ما يأتي التشخيص الأكثر موثوقية من ربط أكثر من مصدر واحد. إن مؤشر تفريغ جزئي يتزامن مع تولد الغازات وسلوك مرتبط بالحمل وتقدير موقع متسق يتمتع بقيمة أكبر لاتخاذ القرار من إشارة معزولة في محطة فرعية مليئة بالضوضاء.

المسألة العملية ليست ما إذا كانت المراقبة تحل محل الاختبارات الدورية. فهي لا تحل محلها. تحسن المراقبة الرؤية بين فترات التوقف، بينما توفر الاختبارات المخبرية والقياسات خارج الخدمة أدلة تشخيصية أعمق في ظروف مضبوطة. وبالنسبة للأصول الحرجة، ينبغي أن يعزز النهجان أحدهما الآخر.

كيف يغير تخزين الطاقة وأنماط الأحمال الجديدة التقييم

يغير تحديث الشبكة دورات تشغيل المحولات. فقد يؤدي التوليد المتجدد والموارد القائمة على العاكسات والأحمال الصناعية سريعة التغير وتخزين طاقة البطاريات إلى انتقالات حمل أكثر تكرارًا وأنماط تشغيل مختلفة عن تلك المفترضة عند تحديد مواصفات المحولات الأقدم. لا تقصر هذه التغييرات عمر العزل تلقائيًا، لكنها تجعل السلوك الحراري الفعلي أكثر أهمية من متوسط الحمل السنوي.

على سبيل المثال، قد يقلل موقع تجاري أو صناعي يضيف خفض الذروة أو قدرة احتياطية من التحميل المستمر للمحول مع زيادة عدد انتقالات الطاقة اليومية. ينبغي أن تدرس دراسات التكامل تحميل المحول وأداء التوافقيات وتنظيم الجهد وتنسيق الحماية والتأريض واستجابة التبريد وفقًا لجداول الشحن والتفريغ. وقد تدعم معدات مثل نظام تخزين طاقة بحاوية تبريد هوائي بقدرة 500kW/1MWh إدارة الأحمال في هذه التطبيقات، ولكن ينبغي أن يتضمن تقييم المحول في المنبع ملف التشغيل الناتج بدلًا من افتراض أن التخزين يقلل دائمًا من إجهاد الأصل.

ينبغي للمقيّمين طلب بيانات السلاسل الزمنية حيثما أمكن. يمكن لبيانات الحمل بفواصل 15 دقيقة أو أقصر، ودرجة الحرارة المحيطة، وتشغيل مراحل التبريد، وملف الجهد، وقياسات التوافقيات أن تكشف الإجهادات التي تخفيها أرقام ذروة الطلب السنوية. وفي كثير من الحالات، تكون هذه الأدلة أكثر فائدة لتخطيط عمر العزل من بيان عام بأن المحول «محمل تحميلًا خفيفًا».

من نتائج الاختبارات إلى خطة عمل قابلة للدفاع عنها

ينبغي أن ينتهي تقييم الحالة بقرارات، لا بكومة من التقارير. تحتاج الفرق الفنية عادةً إلى تقرير ما إذا كانت ستواصل الخدمة العادية، أو تزيد المراقبة، أو تخفض التحميل، أو تجدول الصيانة، أو تجري فحصًا داخليًا، أو تركب تشخيصات عبر الإنترنت، أو تعد استراتيجية احتياطية، أو تبدأ توريد بديل. ويعتمد الاختيار على احتمال الفشل وعواقبه والبدائل المتاحة والمهلة اللازمة للإصلاح والثقة في التشخيص.

من المفيد الفصل بين الحالة والأهمية. فقد يبرر المحول المتقادم بدرجة متوسطة الذي يغذي حملًا غير حرج مع توفر احتياطية مراقبة الاتجاهات والتدخل المخطط. أما الحالة نفسها في محطة فرعية مقيدة أو مصنع عمليات أو منشأة كثيفة البيانات أو وصلة تصدير للطاقة المتجددة فقد تتطلب إجراءً مبكرًا لأن تكلفة الانقطاع غير المخطط له أعلى بكثير.

• قلق فوري منخفض: اتجاهات زيت وكهرباء مستقرة، ورطوبة مضبوطة، ولا دليل على عطل نشط، وهامش حراري كافٍ. حافظ على خط أساس منضبط وفترة مراجعة منتظمة.
• حالة مراقبة: تدهور تدريجي، أو اتجاه غير مؤكد، أو رطوبة مرتفعة، أو تحميل متغير، أو شذوذات تشخيصية معزولة. زد تكرار أخذ العينات وحدد محفزات التصعيد.
• قلق مرتفع: غازات قابلة للاشتعال تتزايد بسرعة، أو دليل على قوس كهربائي أو تفريغ جزئي نشط، أو تدهور كبير في العوازل الخارجية، أو اشتباه بحركة اللفات، أو تعرض شديد للرطوبة والحرارة. ضع خطة لإيقاف تشغيل مضبوط المخاطر وخطة طوارئ.

لا يوجد عمر عالمي تصبح عنده محولات الجهد العالي غير مقبولة. يمكن للوحدات المدارة جيدًا أن تظل موثوقة لعقود، في حين قد تتدهور الوحدات الأحدث بسرعة بعد دخول الرطوبة أو التشغيل الأولي غير الكافي أو أعطال التبريد أو عيوب التصنيع أو واجب الأعطال المتكرر. العمر عامل فحص مفيد، لكنه ليس تشخيصًا.

تأتي أقوى قرارات العزل من المقارنة المنضبطة: قارن بيانات اليوم بسجل الوحدة نفسها، وقارن واجب التشغيل الفعلي بالافتراضات الأصلية، وقارن الأعراض المرصودة بآليات الفشل المعقولة، وقارن تكلفة التدخل بعواقب الانتظار. يمنح هذا النهج المقيّمين الفنيين أساسًا أوضح لتقرير ما إذا كانت مشكلة العزل بند صيانة أو أولوية مراقبة أو خطر انهيار ناشئًا لا يمكن تأجيله.
