Aislamiento de transformadores de alta tensión: cómo evaluar el envejecimiento y el riesgo de avería

La condición del aislamiento es una decisión de fiabilidad, no una prueba rutinaria

Para un evaluador técnico, la evaluación del aislamiento rara vez consiste en demostrar que un transformador es «bueno» o «malo». La pregunta más útil es si el sistema de aislamiento conserva suficiente margen para su ciclo de trabajo real, su exposición a fallos y su horizonte de servicio previsto. Un transformador de alta tensión puede seguir funcionando mientras varios mecanismos de degradación ya están avanzando. Cuando aparece una alarma convencional, la decisión puede dejar de limitarse a la planificación del mantenimiento; puede involucrar el riesgo de interrupción, el plazo de sustitución, la exposición ambiental y la contingencia del sistema.

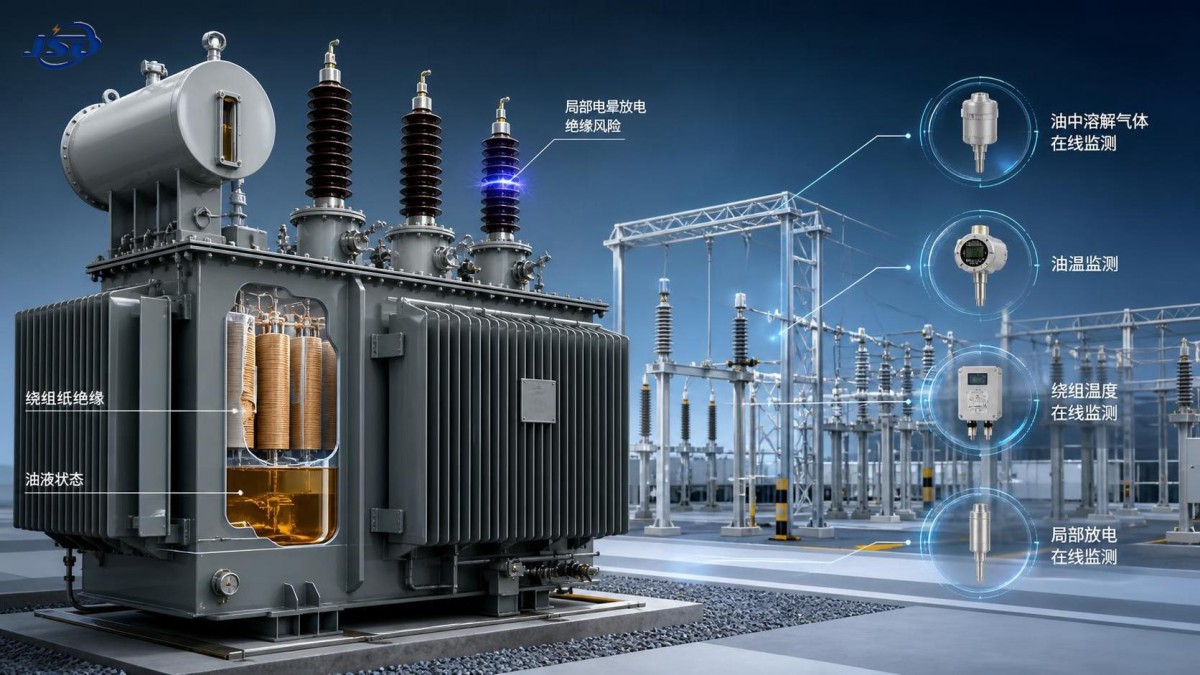

El sistema de aislamiento incluye más que el aceite de transformador. En las unidades llenas de aceite, el aceite mineral o el fluido de éster trabaja junto con el papel de celulosa, las barreras de cartón prensado, los separadores de devanados, el aislamiento del cambiador de tomas, las boquillas, el aislamiento de los conductores y las interfaces entre estos materiales. El envejecimiento en una parte puede acelerar el deterioro en otras. La humedad en el papel afecta la rigidez dieléctrica del aceite; la temperatura elevada acelera la despolimerización de la celulosa; las descargas parciales pueden dañar las interfaces locales mucho antes de que una prueba general de aceite resulte inaceptable.

Por ello, un único resultado de laboratorio no debería determinar una decisión importante. Una evaluación eficaz combina datos de ensayo, historial de carga, información de diseño, entorno operativo, registros de mantenimiento y análisis de tendencias. El objetivo es comprender tanto la condición actual como la probabilidad de avería bajo esfuerzos eléctricos y térmicos previsibles.

Qué envejece realmente dentro del transformador

El aislamiento de celulosa suele ser el material que limita la vida útil de un transformador de potencia lleno de aceite. El aceite a menudo puede procesarse, secarse, regenerarse o sustituirse. El aislamiento de papel dentro de los devanados no puede renovarse de forma práctica sin realizar trabajos internos importantes. A medida que la celulosa envejece, sus cadenas poliméricas se acortan, la resistencia mecánica disminuye y el aislamiento se vuelve menos capaz de soportar vibraciones, fuerzas de cortocircuito pasante, movimiento de devanados o ciclos térmicos.

El calor, la humedad y el oxígeno son los principales factores del envejecimiento del papel. Su interacción es importante. Un transformador que opera moderadamente por encima de su condición térmica de diseño puede envejecer mucho más rápido de lo previsto, especialmente cuando ya hay humedad presente en el papel. La entrada de oxígeno a través de la respiración del conservador, sistemas de vejiga defectuosos, sellado deficiente o manipulación inadecuada del aceite puede acelerar aún más la oxidación y la formación de lodos.

El deterioro del aceite sigue una trayectoria relacionada, pero distinta. El aceite oxidado puede desarrollar ácidos, mayor pérdida de tensión interfacial, precursores de lodos y mayores pérdidas dieléctricas. Estas condiciones pueden perjudicar la refrigeración y crear depósitos en los devanados y conductos, provocando puntos calientes locales. El resultado puede reforzarse por sí mismo: una peor transferencia de calor eleva la temperatura, y una temperatura más alta acelera el envejecimiento del aislamiento.

El esfuerzo eléctrico también tiene sus propias vías de fallo. Las descargas parciales, las sobretensiones de maniobra, los impulsos de rayo, la distorsión armónica, las sobretensiones transitorias y la distribución desigual de tensión pueden sobrecargar las zonas débiles. Las boquillas, los cambiadores de tomas, los conductores de los devanados, los bordes afilados de los conductores y las interfaces contaminadas suelen merecer atención específica porque los defectos localizados pueden no ser visibles en los indicadores generales de condición hasta que el defecto haya avanzado.

Comience por el contexto operativo

Antes de seleccionar las pruebas, los evaluadores deben establecer qué ha experimentado realmente el transformador. La potencia nominal de la placa de características por sí sola no es suficiente. Una unidad de 15 años que ha operado con una carga moderada y estable en una subestación interior limpia puede tener una condición de aislamiento muy diferente de la de una unidad idéntica que sirve a un proceso industrial variable, una planta renovable, un horno de arco, una carga de tracción o una conexión de red restringida.

• Revise los perfiles de carga, incluidos los picos estacionales, los eventos de sobrecarga y los períodos de carga de emergencia.
• Identifique cortocircuitos pasantes importantes, cortocircuitos externos, disparos de protección, fallos de interruptores y eventos de transporte o sísmicos.
• Verifique la temperatura ambiente, el nivel de contaminación, la humedad, la exposición costera, el estado de ventilación y la integridad de la envolvente.
• Confirme si los equipos de refrigeración han funcionado según lo previsto, incluidos los registros de ventiladores, bombas, radiadores, controles y alarmas.
• Examine los cambios en la configuración de la red, el método de puesta a tierra, los armónicos, la frecuencia de maniobra y el nivel de cortocircuito.
• Compare los resultados recientes de pruebas de gases, aceite, humedad y eléctricas con las tendencias históricas, en lugar de con límites aislados.

Un error recurrente es interpretar un resultado de prueba sin considerar los eventos operativos recientes. Por ejemplo, los gases disueltos elevados después de una sobrecarga conocida pueden requerir un seguimiento estrecho, pero no implican necesariamente el mismo modo de fallo que un patrón de gases que aumenta rápidamente en una unidad con carga ligera. Por el contrario, un resultado que permanece dentro de un rango orientativo genérico puede seguir siendo preocupante cuando su tasa de cambio es anormal.

Análisis de aceite: valioso, pero no un diagnóstico completo

El análisis de gases disueltos sigue siendo una de las herramientas más útiles para identificar fallos térmicos o eléctricos activos en equipos llenos de aceite. El hidrógeno, metano, etano, etileno, acetileno, monóxido de carbono, dióxido de carbono y otros gases pueden aportar evidencia de sobrecalentamiento, arco eléctrico, descarga parcial o afectación de la celulosa. El valor reside en el patrón de gases, la concentración, la tasa de generación y el contexto operativo.

Los equipos técnicos deben evitar tratar los métodos de relación de gases como veredictos automáticos de fallos. Los esquemas de relaciones pueden respaldar la interpretación, pero el comportamiento de los gases depende del diseño del transformador, el volumen de aceite, la disposición de conservación del aceite, la calidad del muestreo, la variación de carga y la etapa del fallo. Una tendencia de acetileno pequeña pero que aumenta rápidamente puede ser más significativa que un valor de fondo estable más alto. De forma similar, los gases de óxidos de carbono deben evaluarse cuidadosamente: pueden indicar sobrecalentamiento de la celulosa, pero su interpretación requiere conocer la antigüedad del aceite, el historial de procesamiento del aceite y las actividades de mantenimiento previas.

Las pruebas de calidad del aceite añaden otra capa de evidencia. Las evaluaciones comunes pueden incluir tensión de ruptura, contenido de humedad, acidez, tensión interfacial, factor de disipación dieléctrica, resistividad, contaminación por partículas, condición del inhibidor y compuestos furánicos. No todas las pruebas son necesarias en cada intervalo, pero el conjunto debe ajustarse a la criticidad del activo y a los mecanismos de fallo sospechados.

El análisis de furanos es especialmente importante cuando el envejecimiento del papel es una preocupación central. Los furanos disueltos en el aceite pueden proporcionar información indirecta sobre la degradación de la celulosa, aunque la relación está influida por la sustitución del aceite, la regeneración del aceite, el historial de temperatura, el diseño, el tipo de papel y la distribución del envejecimiento dentro del devanado. Un resultado bajo de furanos después de un procesamiento importante del aceite no significa automáticamente que la condición del papel sea buena. Debe considerarse junto con la humedad, los óxidos de carbono, el historial de carga y, cuando esté justificado, el muestreo directo de papel durante una inspección interna.

La práctica industrial suele hacer referencia a las directrices IEC e IEEE para las pruebas de aceite y la interpretación de gases, pero deben confirmarse para el proyecto las ediciones aplicables, los requisitos contractuales y las normas locales de red. Los umbrales y los intervalos de muestreo deben tratarse como ayudas para la toma de decisiones, no como sustitutos del criterio de ingeniería.

La evaluación de la humedad requiere más que una muestra de aceite

La humedad es uno de los riesgos de aislamiento más malinterpretados. La concentración de agua en el aceite cambia con la temperatura, mientras que la mayor parte de la masa de humedad en un transformador envejecido puede residir en la celulosa y no en el aceite. Por lo tanto, una muestra de aceite tomada a una temperatura puede dar una impresión engañosa si se convierte directamente en contenido de humedad del papel sin datos operativos adecuados y supuestos de modelo.

La humedad elevada reduce el margen dieléctrico, acelera el envejecimiento de la celulosa, aumenta el riesgo de formación de burbujas a temperatura elevada y puede hacer menos justificable la capacidad de sobrecarga a corto plazo. El riesgo se vuelve especialmente importante en unidades con altas temperaturas de punto caliente, carga cíclica intensa o margen de refrigeración limitado.

Una evaluación más sólida combina la medición de humedad de laboratorio con la temperatura del aceite durante el muestreo, cálculos de saturación, tendencias históricas, datos de sensores de humedad en línea cuando estén disponibles e información de carga térmica. Si los resultados indican humedad elevada en el papel, la siguiente pregunta no es simplemente si es posible deshidratar el aceite. El equipo debe determinar la fuente de humedad: entrada atmosférica, protección fallida del conservador, manipulación de aceite húmedo, envejecimiento del aislamiento, secado inadecuado después de una reparación de fábrica o condiciones asociadas con operación a baja temperatura y mala circulación.

Secar únicamente el aceite puede proporcionar una mejora temporal si el papel permanece húmedo y no se corrige la fuente de entrada. Para transformadores críticos, puede justificarse un plan de secado con parada, pero su viabilidad depende del diseño del transformador, su condición, las restricciones del sitio y el riesgo aceptable del tratamiento térmico o de vacío. Esta decisión debe contar con el respaldo del fabricante o de un proveedor de servicios cualificado, en lugar de suponerse a partir de un único resultado de humedad.

Las pruebas eléctricas deben elegirse según el riesgo sospechado

Las pruebas eléctricas fuera de línea pueden identificar debilidades que el análisis de aceite no revela directamente. El paquete de pruebas adecuado depende de la clase de tensión, la antigüedad, el diseño, la accesibilidad, los hallazgos previos y la oportunidad de parada. Aplicar ampliamente todas las pruebas disponibles puede aumentar el coste y no mejorar la decisión. El objetivo es obtener evidencia específica.

El análisis de respuesta en frecuencia merece especial atención después de un cortocircuito pasante significativo, un evento de transporte o un desplazamiento sospechado del devanado. Los devanados de transformadores pueden sufrir movimiento mecánico y permanecer eléctricamente continuos. Una unidad puede superar las pruebas básicas de relación y resistencia de aislamiento, pero conservar una capacidad reducida de soportar esfuerzos mecánicos ante el siguiente evento de fallo. Las trazas de referencia de las pruebas de aceptación en fábrica o de ensayos de campo anteriores proporcionan la base de comparación más sólida.

La evaluación de las boquillas no debe tratarse como secundaria. Una proporción considerable de fallos graves de transformadores involucra boquillas o sus conexiones asociadas. Las tendencias de capacitancia y factor de disipación, el estado del aceite en las boquillas llenas de aceite, la inspección infrarroja, los signos de fugas, el estado de la carcasa de porcelana o compuesta y la evidencia de calentamiento local deben incluirse en la revisión. Un buen resultado del aceite del tanque principal no elimina el riesgo de las boquillas.

Descarga parcial: no espere una señal catastrófica

La descarga parcial es una actividad eléctrica localizada que no puentea completamente el espacio de aislamiento. Puede producirse en huecos, papel deslaminado, superficies contaminadas, blindajes sueltos, puntos de electrodo afilados, conexiones deficientes o interfaces defectuosas. Su importancia depende de la magnitud, repetición, ubicación, relación de fase y tendencia. Una señal detectada no constituye automáticamente una condición de fallo inmediato, pero una descarga sin explicación o en aumento en un activo de alta consecuencia debe recibir atención de ingeniería inmediata.

La monitorización en línea puede ser valiosa para transformadores expuestos a servicio exigente, operación crítica o funcionamiento remoto. Los enfoques acústicos, eléctricos, de frecuencia ultraalta y basados en gases disueltos tienen cada uno diferentes fortalezas. El diagnóstico más fiable suele provenir de correlacionar más de una fuente. Una indicación de descarga parcial que coincide con generación de gases, comportamiento relacionado con la carga y una estimación de ubicación consistente tiene mayor valor para la toma de decisiones que una señal aislada en una subestación ruidosa.

La cuestión práctica no es si la monitorización sustituye las pruebas periódicas. No las sustituye. La monitorización mejora la visibilidad entre paradas, mientras que las pruebas de laboratorio y las mediciones fuera de línea proporcionan evidencia diagnóstica más profunda en condiciones controladas. Para activos críticos, ambos enfoques deben reforzarse mutuamente.

Cómo el almacenamiento de energía y los nuevos patrones de carga cambian la evaluación

La modernización de la red está cambiando los ciclos de trabajo de los transformadores. La generación renovable, los recursos basados en inversores, las cargas industriales de cambio rápido y el almacenamiento de energía en baterías pueden introducir transiciones de carga más frecuentes y patrones operativos diferentes de los asumidos cuando se especificaron los transformadores más antiguos. Estos cambios no reducen automáticamente la vida del aislamiento, pero hacen que el comportamiento térmico real sea más importante que la carga media anual.

Por ejemplo, un sitio comercial o industrial que añade reducción de picos o capacidad de respaldo puede reducir la carga sostenida del transformador y, al mismo tiempo, aumentar el número de transiciones de potencia diarias. Los estudios de integración deben examinar la carga del transformador, el comportamiento armónico, la regulación de tensión, la coordinación de protección, la puesta a tierra y la respuesta de refrigeración según los programas de carga y descarga. Equipos como unSistema de almacenamiento de energía en contenedor con refrigeración por aire de 500kW/1MWh pueden respaldar la gestión de carga en estas aplicaciones, pero la evaluación del transformador aguas arriba debe incluir el perfil de servicio resultante en lugar de asumir que el almacenamiento siempre reduce el esfuerzo del activo.

Los evaluadores deben solicitar datos de series temporales cuando sea posible. Los datos de carga en intervalos de quince minutos o menores, la temperatura ambiente, el funcionamiento de las etapas de refrigeración, el perfil de tensión y las mediciones armónicas pueden revelar esfuerzos que las cifras anuales de demanda máxima ocultan. En muchos casos, esta evidencia es más útil para la planificación de la vida útil del aislamiento que una afirmación genérica de que el transformador tiene «carga ligera».

De los resultados de prueba a un plan de acción justificable

Una evaluación de condición debe terminar con decisiones, no con una pila de informes. Los equipos técnicos normalmente deben decidir si continúan el servicio normal, aumentan la monitorización, reducen la carga, programan mantenimiento, realizan una inspección interna, instalan diagnósticos en línea, preparan una estrategia de reserva o inician la adquisición de un reemplazo. La elección depende de la probabilidad de fallo, la consecuencia del fallo, la redundancia disponible, el plazo de reparación y la confianza en el diagnóstico.

Es útil separar la condición de la criticidad. Un transformador moderadamente envejecido que suministra una carga no crítica con respaldo disponible puede justificar la monitorización de tendencias y una intervención planificada. La misma condición en una subestación restringida, una planta de proceso, una instalación con uso intensivo de datos o una conexión de exportación renovable puede requerir una acción más temprana porque el coste de una interrupción no planificada es mucho mayor.

• Baja preocupación inmediata: tendencias estables de aceite y eléctricas, humedad controlada, sin evidencia de fallo activo y margen térmico adecuado. Mantenga una línea de base disciplinada y un intervalo de revisión.
• Condición bajo vigilancia: degradación gradual, tendencia incierta, humedad elevada, carga modificada o anomalías diagnósticas aisladas. Aumente la frecuencia de muestreo y defina los factores de activación para la escalada.
• Alta preocupación: gases combustibles que aumentan rápidamente, evidencia de arco eléctrico o descarga parcial activa, deterioro significativo de boquillas, movimiento sospechado de devanados o exposición grave a humedad y temperatura. Desarrolle un plan de parada y contingencia con riesgo controlado.

No existe una edad universal a la que un transformador de alta tensión se vuelva inaceptable. Las unidades bien gestionadas pueden mantenerse fiables durante décadas, mientras que las unidades más jóvenes pueden deteriorarse rápidamente después de la entrada de humedad, una puesta en servicio inadecuada, fallos de refrigeración, defectos de fabricación o esfuerzos de fallo repetidos. La edad es un factor de selección útil, pero no es un diagnóstico.

Las decisiones de aislamiento más sólidas proceden de una comparación disciplinada: compare los datos actuales con el historial propio de la unidad, compare el servicio real con las hipótesis originales, compare los síntomas observados con mecanismos de fallo plausibles y compare el coste de la intervención con la consecuencia de esperar. Este enfoque proporciona a los evaluadores técnicos una base más clara para decidir si un problema de aislamiento es una tarea de mantenimiento, una prioridad de monitorización o un riesgo de avería emergente que no puede aplazarse.
