Isolamento de Transformadores de Alta Tensão: Como Avaliar os Riscos de Envelhecimento e Ruptura

A condição do isolamento é uma decisão de confiabilidade, não um teste de rotina

Para um avaliador técnico, a avaliação do isolamento raramente se trata de comprovar se um transformador é “bom” ou “ruim”. A questão mais útil é se o sistema de isolamento possui margem remanescente suficiente para seu ciclo de trabalho real, exposição a falhas e horizonte de serviço esperado. Um transformador de alta tensão pode permanecer operacional enquanto vários mecanismos de degradação já estão em progresso. Quando um alarme convencional aparece, a decisão pode não se limitar mais ao planejamento de manutenção; ela pode envolver risco de desligamento, prazo de fornecimento para substituição, exposição ambiental e contingência do sistema.

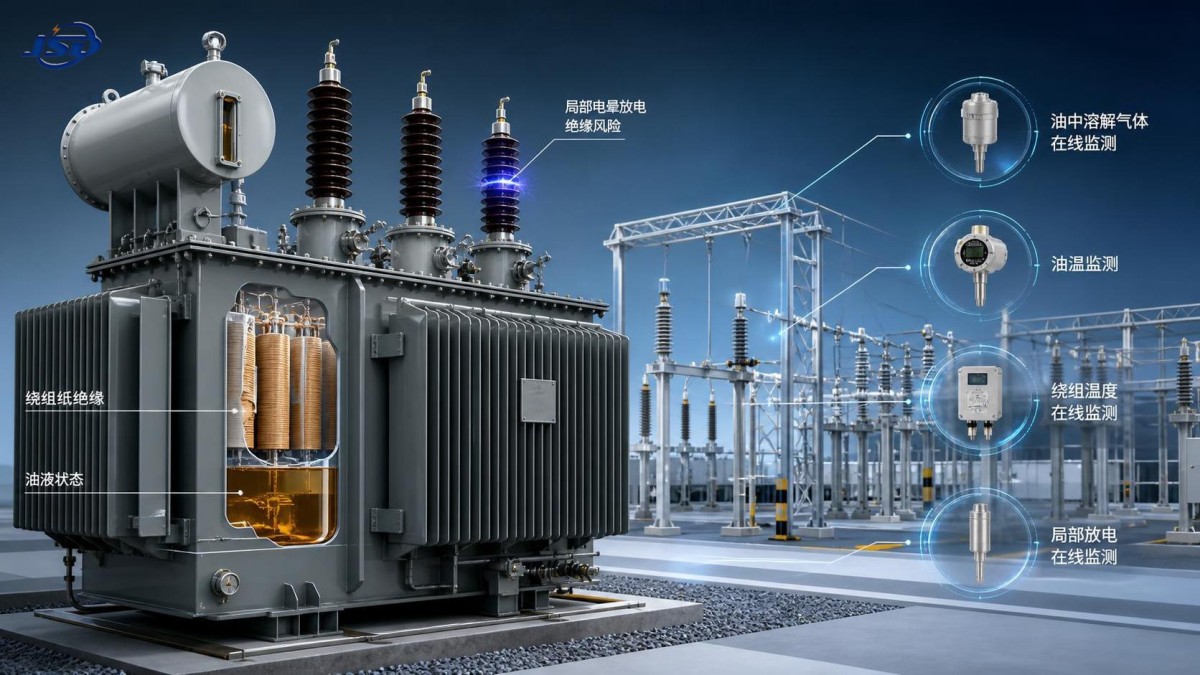

O sistema de isolamento inclui mais do que o óleo do transformador. Em unidades preenchidas com óleo, o óleo mineral ou fluido éster trabalha em conjunto com papel de celulose, barreiras de cartão prensado, espaçadores de enrolamento, isolamento do comutador de tap, buchas, isolamento dos condutores e as interfaces entre esses materiais. O envelhecimento em uma parte pode acelerar a deterioração em outras. A umidade no papel afeta a rigidez dielétrica do óleo; a temperatura elevada acelera a despolimerização da celulose; a descarga parcial pode danificar interfaces locais muito antes que um teste geral de óleo se torne inaceitável.

Por isso, um único resultado de laboratório não deve determinar uma decisão importante. Uma avaliação eficaz combina dados de testes, histórico de carga, informações de projeto, ambiente operacional, registros de manutenção e análise de tendências. O objetivo é compreender tanto a condição atual quanto a probabilidade de ruptura sob estresses elétricos e térmicos previsíveis.

O que realmente envelhece dentro do transformador

O isolamento de celulose é normalmente o material que limita a vida útil em um transformador de potência preenchido com óleo. O óleo pode frequentemente ser processado, seco, regenerado ou substituído. O isolamento de papel dentro dos enrolamentos não pode ser renovado de forma prática sem grandes intervenções internas. À medida que a celulose envelhece, suas cadeias poliméricas se encurtam, a resistência mecânica diminui e o isolamento torna-se menos capaz de suportar vibrações, forças de curto-circuito passante, movimento dos enrolamentos ou ciclos térmicos.

Calor, umidade e oxigênio são os principais fatores do envelhecimento do papel. Sua interação é importante. Um transformador que opera moderadamente acima de sua condição térmica de projeto pode envelhecer muito mais rápido do que o esperado, especialmente quando já há umidade no papel. A entrada de oxigênio pela respiração do conservador, por sistemas de bolsa defeituosos, vedação inadequada ou manuseio impróprio do óleo pode acelerar ainda mais a oxidação e a formação de borra.

A deterioração do óleo segue um caminho relacionado, porém distinto. O óleo oxidado pode desenvolver ácidos, aumento da perda de tensão interfacial, precursores de borra e maiores perdas dielétricas. Essas condições podem prejudicar o resfriamento e criar depósitos nos enrolamentos e dutos, causando pontos quentes locais. O resultado pode se tornar autorreforçado: uma transferência de calor pior eleva a temperatura, e uma temperatura mais alta acelera o envelhecimento do isolamento.

O estresse elétrico também possui seus próprios caminhos de falha. Descargas parciais, surtos de manobra, impulsos atmosféricos, distorção harmônica, sobretensão transitória e distribuição desigual de tensão podem sobrecarregar áreas frágeis. Buchas, comutadores de tap, condutores dos enrolamentos, bordas afiadas dos condutores e interfaces contaminadas frequentemente merecem atenção específica, pois defeitos localizados podem não ser visíveis em indicadores amplos de condição até que o defeito tenha avançado.

Comece pelo contexto operacional

Antes de selecionar os testes, os avaliadores devem estabelecer o que o transformador realmente vivenciou. A classificação da placa de identificação, por si só, não é suficiente. Uma unidade de 15 anos que operou com carga moderada e estável em uma subestação interna limpa pode ter uma condição de isolamento muito diferente de uma unidade idêntica que atende a um processo industrial variável, usina renovável, forno a arco, carga de tração ou conexão de rede restrita.

• Analise os perfis de carga, incluindo picos sazonais, eventos de sobrecarga e períodos de carregamento de emergência.
• Identifique grandes falhas passantes, curtos-circuitos externos, atuações de proteção, falhas de disjuntores e eventos de transporte ou sísmicos.
• Verifique a temperatura ambiente, o nível de poluição, a umidade, a exposição costeira, a condição de ventilação e a integridade do invólucro.
• Confirme se os equipamentos de resfriamento funcionaram conforme previsto, incluindo registros de ventiladores, bombas, radiadores, controles e alarmes.
• Examine alterações na configuração da rede, método de aterramento, harmônicos, frequência de manobra e nível de curto-circuito.
• Compare os resultados recentes de testes de gases, óleo, umidade e elétricos com tendências históricas, em vez de limites isolados.

Um erro recorrente é interpretar um resultado de teste sem considerar eventos operacionais recentes. Por exemplo, gases dissolvidos elevados após uma sobrecarga conhecida podem exigir acompanhamento atento, mas não necessariamente indicar o mesmo modo de falha que um padrão de gases em rápido crescimento em uma unidade com carga leve. Por outro lado, um resultado que permanece dentro de uma faixa de orientação genérica ainda pode ser preocupante quando sua taxa de variação é anormal.

Análise de óleo: valiosa, mas não um diagnóstico completo

A análise de gases dissolvidos continua sendo uma das ferramentas mais úteis para identificar falhas térmicas ou elétricas ativas em equipamentos preenchidos com óleo. Hidrogênio, metano, etano, etileno, acetileno, monóxido de carbono, dióxido de carbono e outros gases podem fornecer evidências de sobreaquecimento, arco elétrico, descarga parcial ou envolvimento da celulose. O valor está no padrão de gases, na concentração, na taxa de geração e no contexto operacional.

As equipes técnicas devem evitar tratar os métodos de relação de gases como vereditos automáticos de falha. Os esquemas de relação podem apoiar a interpretação, mas o comportamento dos gases depende do projeto do transformador, volume de óleo, arranjo de preservação do óleo, qualidade da amostragem, variação de carga e estágio da falha. Uma tendência pequena, mas em rápido aumento, de acetileno pode ser mais significativa do que um valor de fundo estável mais elevado. Da mesma forma, os gases de óxido de carbono devem ser avaliados cuidadosamente: eles podem indicar sobreaquecimento da celulose, mas sua interpretação requer conhecimento da idade do óleo, do histórico de processamento do óleo e das atividades de manutenção anteriores.

Os testes de qualidade do óleo acrescentam outra camada de evidência. As avaliações comuns podem incluir tensão de ruptura, teor de umidade, acidez, tensão interfacial, fator de dissipação dielétrica, resistividade, contaminação por partículas, condição do inibidor e compostos furânicos. Nem todo teste é necessário em todos os intervalos, mas o conjunto deve corresponder à criticidade do ativo e aos mecanismos de falha suspeitos.

A análise de furanos é particularmente importante quando o envelhecimento do papel é uma preocupação central. Os furanos dissolvidos no óleo podem fornecer informações indiretas sobre a degradação da celulose, embora a relação seja influenciada pela substituição do óleo, regeneração do óleo, histórico de temperatura, projeto, tipo de papel e distribuição do envelhecimento dentro do enrolamento. Um baixo resultado de furanos após processamento significativo do óleo não significa automaticamente que a condição do papel é saudável. Ele deve ser considerado juntamente com umidade, óxidos de carbono, histórico de carga e, quando justificado, amostragem direta de papel durante inspeção interna.

A prática da indústria geralmente faz referência às orientações IEC e IEEE para testes de óleo e interpretação de gases, mas as edições aplicáveis, requisitos contratuais e normas locais da rede devem ser confirmados para o projeto. Os limites e intervalos de amostragem devem ser tratados como ferramentas de apoio à decisão, não como substitutos do julgamento de engenharia.

A avaliação de umidade exige mais do que uma amostra de óleo

A umidade é um dos riscos de isolamento mais mal compreendidos. A concentração de água no óleo varia com a temperatura, enquanto a maior parte da massa de umidade em um transformador envelhecido pode estar na celulose, e não no óleo. Portanto, uma amostra de óleo coletada a uma determinada temperatura pode dar uma impressão enganosa se for convertida diretamente em teor de umidade no papel sem dados operacionais adequados e hipóteses de modelo.

A alta umidade reduz a margem dielétrica, acelera o envelhecimento da celulose, aumenta o risco de formação de bolhas em temperaturas elevadas e pode tornar a capacidade de sobrecarga de curto prazo menos defensável. O risco torna-se especialmente importante em unidades com altas temperaturas de ponto quente, carregamento cíclico intenso ou margem de resfriamento limitada.

Uma avaliação mais robusta combina a medição laboratorial de umidade com a temperatura do óleo na amostragem, cálculos de saturação, tendências históricas, dados de sensores de umidade online quando disponíveis e informações de carregamento térmico. Se os resultados indicarem umidade elevada no papel, a próxima questão não é apenas se a desidratação do óleo é possível. A equipe deve determinar a fonte da umidade: entrada atmosférica, falha na proteção do conservador, manuseio de óleo úmido, envelhecimento do isolamento, secagem inadequada após reparo em fábrica ou condições associadas à operação em baixa temperatura e má circulação.

A secagem apenas do óleo pode proporcionar somente uma melhoria temporária se o papel permanecer úmido e a fonte de entrada não for corrigida. Para transformadores críticos, um plano de secagem com desligamento pode ser justificado, mas sua viabilidade depende do projeto do transformador, condição, restrições do local e risco aceitável do tratamento térmico ou a vácuo. Essa decisão deve ser apoiada pelo fabricante ou por um prestador de serviços qualificado, em vez de ser presumida a partir de um único resultado de umidade.

Os testes elétricos devem ser escolhidos de acordo com o risco suspeito

Os testes elétricos offline podem identificar fragilidades que a análise de óleo talvez não revele diretamente. O pacote de testes adequado depende da classe de tensão, idade, projeto, acessibilidade, achados anteriores e oportunidade de desligamento. Aplicar amplamente todos os testes disponíveis pode aumentar o custo e não melhorar a decisão. O objetivo é obter evidências direcionadas.

A análise de resposta em frequência merece atenção especial após uma falha passante significativa, evento de transporte ou suspeita de deslocamento de enrolamentos. Os enrolamentos do transformador podem sofrer movimentação mecânica permanecendo eletricamente contínuos. Uma unidade pode passar nos testes básicos de relação de transformação e resistência de isolamento, mas ainda apresentar capacidade mecânica reduzida de suportar o próximo evento de falha. Traços de referência de testes de aceitação em fábrica ou de testes de campo anteriores fornecem a base de comparação mais sólida.

A avaliação de buchas não deve ser tratada como secundária. Uma proporção substancial de falhas graves de transformadores envolve buchas ou suas conexões associadas. Tendências de capacitância e fator de dissipação, condição do óleo para buchas preenchidas com óleo, inspeção infravermelha, sinais de vazamento, condição do invólucro de porcelana ou composto e evidências de aquecimento local fazem parte da análise. Um bom resultado do óleo do tanque principal não elimina o risco das buchas.

Descarga parcial: não espere por um sinal catastrófico

A descarga parcial é uma atividade elétrica localizada que não atravessa completamente a lacuna de isolamento. Ela pode ocorrer em vazios, papel delaminado, superfícies contaminadas, blindagem solta, pontos de eletrodo afiados, conexões inadequadas ou interfaces defeituosas. Sua importância depende da magnitude, repetição, localização, relação de fase e tendência. Um sinal detectado não representa automaticamente uma condição de falha imediata, mas uma descarga inexplicada ou crescente em um ativo de alta consequência deve receber atenção imediata de engenharia.

O monitoramento online pode ser valioso para transformadores expostos a serviço severo, operação crítica ou operação remota. As abordagens acústica, elétrica, de frequência ultra-alta e baseada em gases dissolvidos têm pontos fortes diferentes. O diagnóstico mais confiável geralmente resulta da correlação de mais de uma fonte. Uma indicação de descarga parcial que coincide com geração de gases, comportamento relacionado à carga e uma estimativa de localização consistente possui maior valor para a decisão do que um sinal isolado em uma subestação com muito ruído.

A questão prática não é se o monitoramento substitui os testes periódicos. Não substitui. O monitoramento melhora a visibilidade entre desligamentos, enquanto os testes laboratoriais e medições offline fornecem evidências diagnósticas mais profundas em condições controladas. Para ativos críticos, as duas abordagens devem reforçar uma à outra.

Como o armazenamento de energia e os novos padrões de carga alteram a avaliação

A modernização da rede está mudando os ciclos de trabalho dos transformadores. A geração renovável, os recursos baseados em inversores, as cargas industriais de rápida variação e o armazenamento de energia em baterias podem introduzir transições de carga mais frequentes e padrões operacionais diferentes daqueles considerados quando transformadores mais antigos foram especificados. Essas mudanças não reduzem automaticamente a vida útil do isolamento, mas tornam o comportamento térmico real mais importante do que a carga média anual.

Por exemplo, um local comercial ou industrial que adiciona redução de picos ou capacidade de reserva pode reduzir o carregamento sustentado do transformador, ao mesmo tempo que aumenta o número de transições diárias de energia. Os estudos de integração devem examinar o carregamento do transformador, desempenho harmônico, regulação de tensão, coordenação de proteção, aterramento e resposta de resfriamento nos cronogramas de carga e descarga. Equipamentos como umSistema de Armazenamento de Energia em Contêiner com Resfriamento a Ar de 500kW/1MWh podem apoiar o gerenciamento de carga nessas aplicações, mas a avaliação do transformador a montante deve incluir o perfil de serviço resultante, em vez de presumir que o armazenamento sempre reduz o estresse do ativo.

Os avaliadores devem solicitar dados de séries temporais sempre que possível. Dados de carga em intervalos de quinze minutos ou menores, temperatura ambiente, operação dos estágios de resfriamento, perfil de tensão e medições harmônicas podem revelar estresses ocultos pelos valores anuais de demanda de pico. Em muitos casos, essa evidência é mais útil para o planejamento da vida útil do isolamento do que uma afirmação genérica de que o transformador está “levemente carregado”.

Dos resultados dos testes a um plano de ação defensável

Uma avaliação de condição deve terminar em decisões, não em uma pilha de relatórios. As equipes técnicas normalmente precisam decidir se devem continuar a operação normal, aumentar o monitoramento, reduzir a carga, programar manutenção, realizar inspeção interna, instalar diagnósticos online, preparar uma estratégia de reserva ou iniciar a aquisição de substituição. A escolha depende da probabilidade de falha, consequência da falha, redundância disponível, prazo de reparo e confiança no diagnóstico.

É útil separar condição de criticidade. Um transformador moderadamente envelhecido que alimenta uma carga não crítica com reserva disponível pode justificar monitoramento de tendências e intervenção planejada. A mesma condição em uma subestação restrita, planta de processo, instalação com uso intensivo de dados ou conexão de exportação renovável pode exigir ação antecipada, pois o custo de um desligamento não planejado é muito maior.

• Baixa preocupação imediata: tendências estáveis de óleo e testes elétricos, umidade controlada, nenhuma evidência de falha ativa e margem térmica adequada. Mantenha uma linha de base disciplinada e o intervalo de revisão.
• Condição de observação: degradação gradual, tendência incerta, umidade elevada, carregamento alterado ou anomalias diagnósticas isoladas. Aumente a frequência de amostragem e defina gatilhos de escalonamento.
• Alta preocupação: gases combustíveis em rápido aumento, evidência de arco elétrico ou descarga parcial ativa, deterioração significativa de buchas, suspeita de movimento dos enrolamentos ou exposição severa à umidade e ao calor. Desenvolva um plano de desligamento e contingência com risco controlado.

Não existe uma idade universal em que um transformador de alta tensão se torna inaceitável. Unidades bem gerenciadas podem permanecer confiáveis por décadas, enquanto unidades mais novas podem deteriorar-se rapidamente após entrada de umidade, comissionamento inadequado, falhas de resfriamento, defeitos de fabricação ou repetido serviço sob falhas. A idade é um fator útil de triagem, mas não é um diagnóstico.

As decisões de isolamento mais sólidas resultam de uma comparação disciplinada: comparar os dados de hoje com o próprio histórico da unidade, comparar o serviço real com as premissas originais, comparar os sintomas observados com mecanismos de falha plausíveis e comparar o custo da intervenção com a consequência de esperar. Essa abordagem oferece aos avaliadores técnicos uma base mais clara para decidir se um problema de isolamento é um item de manutenção, uma prioridade de monitoramento ou um risco emergente de ruptura que não pode ser adiado.
