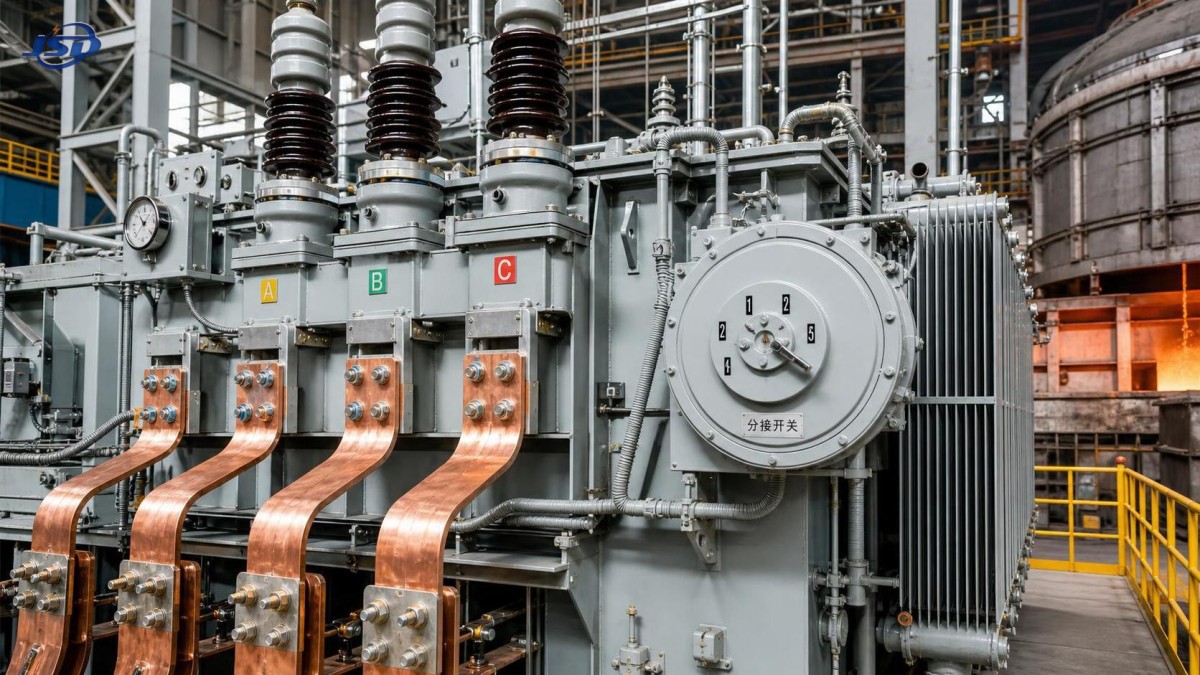

Selección de transformadores para hornos: clasificaciones clave para cargas de hornos de acero, fundición y arco eléctrico

La selección de un transformador para hornos comienza con la curva de carga, no solo con la capacidad indicada en la placa de características. Los procesos de fusión de acero, ferroaleaciones y metales no ferrosos generan variaciones de corriente severas, frecuentes sobrecargas de corta duración y ciclos térmicos repetidos. Una unidad que parece adecuada en términos de kVA en régimen estacionario puede funcionar a temperaturas excesivas, perder estabilidad de tensión en los electrodos o envejecer prematuramente si el perfil de servicio no coincide con el diseño del transformador. La cuestión práctica es si el transformador puede soportar todo el rango operativo del horno, incluidos el encendido, el refinado, las interrupciones durante la colada y las transiciones irregulares entre estas etapas.

Para el servicio en hornos de arco, el primer valor que debe examinarse es la relación entre la potencia nominal, el ciclo de operación y la sobrecarga admisible. Normalmente, el transformador de horno debe alimentar cargas de baja tensión y muy alta corriente, con fluctuaciones abruptas. Durante la selección, es útil separar la capacidad térmica continua de la demanda del proceso de corta duración. Un transformador puede tolerar temporalmente una carga superior a sus valores nominales, pero únicamente dentro de unas condiciones de refrigeración definidas y teniendo en cuenta los límites de temperatura del punto caliente de los devanados. Si el programa de producción incluye largas etapas de fusión con picos de corriente repetidos, la reserva térmica debe evaluarse frente al ciclo térmico real y no frente a picos aislados.

La capacidad debe analizarse junto con el régimen de servicio del horno

A menudo, la capacidad nominal se considera el valor principal; sin embargo, en las aplicaciones para hornos solo resulta significativa cuando se combina con el método de servicio. Los hornos de resistencia, los hornos de arco sumergido, los hornos de cuchara y los hornos de arco eléctrico someten al transformador a esfuerzos diferentes. Un horno de arco sumergido puede presentar una demanda de corriente relativamente estable, pero extremadamente elevada, mientras que un horno de arco puede generar fluctuaciones rápidas, armónicos y condiciones similares a un cortocircuito durante el hundimiento de la chatarra o los periodos de arco inestable. Si el proceso incluye arranques y paradas frecuentes, el transformador puede enfriarse de manera desigual, lo que modifica el nivel de conservadurismo necesario en el diseño térmico.

También debe prestarse atención a si la capacidad indicada se basa en refrigeración natural, circulación forzada de aceite, asistencia de aire forzado o un sistema de refrigeración escalonado. Un diseño que solo alcanza su potencia total especificada después de activar completamente la refrigeración auxiliar debe revisarse cuidadosamente cuando exista incertidumbre sobre el polvo ambiental, la calidad del agua de refrigeración o el mantenimiento de los ventiladores. En entornos metalúrgicos con mucha suciedad, las superficies de refrigeración pueden obstruirse, los filtros pueden saturarse y la disipación efectiva del calor puede quedar por debajo de las condiciones de diseño previstas.

La impedancia es una variable del proceso, no solo un valor de protección

La impedancia de cortocircuito influye directamente en el comportamiento del horno. Una impedancia mayor puede limitar la corriente de fallo y reducir los esfuerzos mecánicos durante las perturbaciones, pero también aumenta la caída de tensión bajo carga. Una impedancia menor mejora la rigidez de tensión en los terminales del horno, aunque puede exponer el sistema a picos de corriente más intensos y a fuerzas electrodinámicas más exigentes en los devanados. No existe un valor universalmente óptimo; el rango adecuado depende del tipo de horno, la potencia de cortocircuito de la red aguas arriba, la estrategia de regulación de los electrodos y la sensibilidad del proceso de fusión a la estabilidad del arco.

En los hornos de arco eléctrico, la impedancia debe revisarse junto con el movimiento previsto de los electrodos y la configuración del circuito secundario. Aunque el transformador esté correctamente especificado, los conductores secundarios largos, la incorporación de reactores o la geometría de las barras colectoras pueden modificar suficientemente el comportamiento efectivo del circuito como para alterar el rendimiento del arco. Los errores de selección suelen producirse cuando se comparan las impedancias de distintos proveedores sin confirmar si se han utilizado las mismas condiciones de referencia, incluida la posición de toma, la base de temperatura y si la reactancia auxiliar está dentro o fuera del alcance del transformador.

La resistencia mecánica se deriva de este análisis. Los transformadores para hornos están expuestos a esfuerzos repetidos por fallos pasantes, especialmente durante condiciones inestables de fusión. La estructura de sujeción de los devanados, el soporte de los conductores y los separadores aislantes deben considerarse puntos reales de selección, y no detalles ocultos de fabricación, porque la fatiga electrodinámica puede acumularse mucho antes de que aparezca una falla eléctrica evidente.

El rango de tensión y la disposición de las tomas determinan la flexibilidad del proceso

A menudo se necesita un amplio rango de regulación en el lado de alta tensión o una salida secundaria de varios pasos, ya que las condiciones del horno no permanecen constantes durante toda la colada. La composición de la chatarra, la densidad de la carga, el estado del baño y la longitud del arco modifican el punto de operación preferente. Por ello, la disposición del cambiador de tomas merece un análisis detallado. El número de tomas es importante, pero el tamaño de los pasos es aún más importante de lo que sugieren muchas especificaciones. Si los pasos de tensión son demasiado grandes, el control se vuelve brusco y el horno puede pasar demasiado tiempo alejado de los puntos de operación ideales.

El uso de un cambiador de tomas sin carga o de un cambiador de tomas bajo carga debe ajustarse a la continuidad requerida por el proceso. En aplicaciones que exigen ajustes frecuentes de potencia, puede estar justificado utilizar un cambiador de tomas bajo carga, pero su régimen de mantenimiento debe ser realista para el emplazamiento. Deben tenerse en cuenta el desgaste de los contactos, la limpieza del aceite, el régimen de conmutación y el acceso para las inspecciones. En algunas instalaciones, una configuración más sencilla de tomas sin carga, combinada con medidas de control externas, puede ser más fácil de mantener a largo plazo, siempre que las interrupciones operativas sean aceptables.

La evaluación de la regulación de tensión debe incluir el recorrido completo desde la fuente hasta el horno. La relación de transformación por sí sola no define la tensión real en los electrodos una vez consideradas las pérdidas en los conductos de barras, la resistencia de contacto, la caída en el reactor y el calentamiento de los cables. Una selección técnicamente correcta suele depender de solicitar la tensión secundaria calculada en los terminales del horno con una corriente representativa, y no simplemente los valores en vacío en el pasatapas del transformador.

El diseño de refrigeración debe corresponderse con el entorno real

La refrigeración de un transformador para horno no puede evaluarse desde una perspectiva de sala limpia. Las plantas siderúrgicas y de fundición pueden presentar polvo metálico, calor radiante, vibraciones y circulación de aire restringida alrededor del área de los equipos. Un diseño que funciona bien en condiciones de ensayo estándar puede comportarse de otra manera cuando los radiadores están expuestos a polvo de cascarilla o cuando el aire de refrigeración recircula en una sala de transformadores cerrada. Por lo tanto, el recorrido del aceite, la disposición de los radiadores, la redundancia de los ventiladores y los puntos de monitorización de temperatura deben revisarse junto con la disposición de la instalación y no de forma aislada.

Los componentes refrigerados por agua, si se incluyen en el circuito general del horno, añaden otro nivel de riesgo de selección. La calidad del agua, la detección de fugas, la estrategia de aislamiento y la protección contra la congelación pueden influir en la disponibilidad del transformador, aunque el conjunto de núcleo y bobinas sea robusto. Cuando la fiabilidad de la alimentación auxiliar durante las perturbaciones de la planta sea incierta, puede ser razonable considerar cómo un Silent Canopy Diesel Generator Set se integra en el plan general de continuidad para los sistemas auxiliares de refrigeración y control, ya que puede desarrollarse rápidamente un evento térmico tras la pérdida de la refrigeración forzada.

El circuito secundario merece la misma atención que el núcleo del transformador

Muchos problemas de los transformadores para hornos que se atribuyen al transformador son en realidad problemas del circuito secundario. El recorrido de corriente desde los pasatapas de baja tensión hasta el horno puede generar un calentamiento local intenso si las uniones no están correctamente preparadas, si los conectores flexibles están subdimensionados o si se han pasado por alto los efectos de los bucles magnéticos en el tendido de las barras. Durante la selección, la capacidad de corriente de los pasatapas, la disposición de los terminales, las distancias y la accesibilidad mecánica deben comprobarse en función del diseño real del conducto de barras. Incluso un transformador con una capacidad adecuada puede resultar difícil de instalar o mantener si la geometría de los terminales obliga a realizar curvas pronunciadas, provoca un reparto desigual de la corriente o exige un número excesivo de uniones.

Los pasatapas de baja tensión también requieren una revisión mecánica y térmica. El servicio del horno puede producir vibraciones, movimiento de los conductores y calentamiento radiante procedente de los equipos cercanos. El tipo de pasatapas seleccionado debe ser adecuado para el nivel de contaminación y el acceso de mantenimiento. En algunas disposiciones de servicio pesado, conviene estudiar si se necesita separación de fases, apantallamiento o una modificación del diseño de la envolvente para controlar los puntos calientes y las pérdidas parásitas alrededor de los terminales.

Pérdidas, armónicos y calentamiento parásito

Las comparaciones de eficiencia no deben limitarse a los valores de pérdidas en vacío y pérdidas en carga. El funcionamiento del horno suele introducir armónicos, asimetría y formas de onda de corriente irregulares que aumentan las pérdidas parásitas en las piezas de acero estructural, las paredes del tanque y las salidas de los conductores. Estas pérdidas pueden no ser predominantes en una aplicación convencional de transformadores, pero en un transformador para horno pueden convertirse en parte del cuello de botella térmico. Por ello, las cuestiones relativas al apantallamiento, al control del flujo magnético cerca del tanque y a la transposición de los conductores forman parte de la evaluación técnica, especialmente cuando se prevén campañas prolongadas con corrientes elevadas.

Cuando las condiciones de la red aguas arriba son débiles o sensibles a los armónicos, el transformador debe revisarse conjuntamente con cualquier reactor, filtro o sistema de compensación. Un transformador para horno seleccionado únicamente según los datos de su placa de características puede seguir generando problemas operativos si se ignora la interacción con el sistema. El flicker de tensión, la demanda de potencia reactiva y la distorsión armónica son cuestiones que afectan a toda la planta, pero la especificación del transformador influye en las tres.

Sistema de aislamiento y márgenes dieléctricos

La resistencia dieléctrica en este servicio se ve sometida a esfuerzos que van más allá de la tensión nominal del sistema. Las sobretensiones de maniobra, las operaciones repetidas de las tomas y las perturbaciones del proceso pueden imponer esfuerzos complejos al aislamiento. La calidad del aislamiento de papel-aceite, el proceso de secado, el control de la humedad durante la fabricación y la manipulación durante el transporte influyen en la fiabilidad a largo plazo. Si el transformador debe transportarse por carreteras irregulares o almacenarse antes de su instalación, los refuerzos para transporte, la monitorización de impactos y el método de conservación del aceite pasan a ser elementos relevantes de selección, y no simples notas logísticas.

En el emplazamiento, el plan de puesta en servicio debe incluir comprobaciones del estado del aislamiento después del transporte, la verificación de los equipos auxiliares de refrigeración, los ensayos del aceite cuando sean aplicables y la confirmación de que los ajustes de protección reflejan el servicio del horno y no una plantilla genérica para transformadores de potencia. Un error de criterio frecuente consiste en suponer que los ajustes estándar de protección diferencial y de sobrecorriente pueden transferirse directamente; la corriente de magnetización del horno, las fluctuaciones operativas y los transitorios relacionados con el proceso suelen requerir una coordinación más cuidadosa.

Los documentos de adquisición necesitan detalles del proceso, no un lenguaje genérico sobre transformadores

Una especificación técnica deficiente suele provocar errores de comparación posteriormente. Si a los licitadores solo se les proporcionan la tensión primaria, la tensión secundaria y los kVA, las propuestas recibidas pueden diferir en la base de impedancia, las condiciones de refrigeración, la interpretación del rango de tomas y el criterio de sobrecarga. Un paquete de consulta útil debe describir el tipo de horno, el comportamiento previsto del factor de potencia cuando se conozca, las etapas de operación, las condiciones ambientales, la altitud si es relevante, el concepto de los conductores secundarios y cualquier limitación de espacio, ruido o acceso para mantenimiento. También debe indicar qué elementos deben incluirse en el alcance térmico y eléctrico, como los pasatapas, el régimen de servicio del OLTC, los dispositivos de monitorización y la lógica de alarma de temperatura.

Los puntos de inspección también son importantes. El grado del material del núcleo, el material de los conductores, la ejecución de las uniones soldadas o atornilladas, la estructura de sujeción y los detalles de contención del aceite pueden afectar a la vida útil, pero a menudo quedan ocultos en los planos del proveedor si no se especifican desde el principio. Para esta clase de transformador, la revisión de los ensayos de rutina debe complementarse con la atención a la tolerancia de impedancia, el método de medición del aumento de temperatura y cualquier ensayo especial que permita aclarar el comportamiento en condiciones similares a las de un horno.

Las limitaciones de instalación pueden modificar el diseño preferido

El espacio alrededor del transformador, la ruta de entrada al área del horno y las limitaciones de elevación pueden descartar algunos diseños que, por lo demás, serían aceptables. Antes de cerrar el pedido, deben comprobarse las secciones desmontables de los radiadores, la orientación del conservador, el acceso a la caja de cables y el espacio necesario para retirar los pasatapas. En los trabajos de modernización, las cimentaciones existentes y las elevaciones de las barras colectoras pueden obligar a realizar adaptaciones poco prácticas. Generalmente es preferible resolver estas interfaces mecánicas durante la selección, en lugar de compensarlas posteriormente mediante modificaciones en el emplazamiento que añadan pérdidas eléctricas o dificultades de mantenimiento.

Los detalles de puesta a tierra y apantallamiento también merecen atención desde las primeras etapas. Los campos magnéticos parásitos alrededor de los tendidos secundarios de alta corriente pueden inducir calentamiento en las estructuras de acero cercanas, las bandejas de cables o los bastidores de soporte. Este problema puede pasar inadvertido durante una revisión convencional de la especificación y convertirse después de la energización en un inconveniente persistente en la planta.

Las selecciones más sólidas de transformadores para hornos suelen ser aquellas que integran las capacidades eléctricas, los límites térmicos, el diseño mecánico y la realidad de la instalación en un único conjunto coherente. Cuando estos aspectos se revisan conjuntamente, la especificación resulta mucho más difícil de interpretar erróneamente y mucho más fácil de comparar de manera significativa.
